Makita AN942 Kurzanleitung

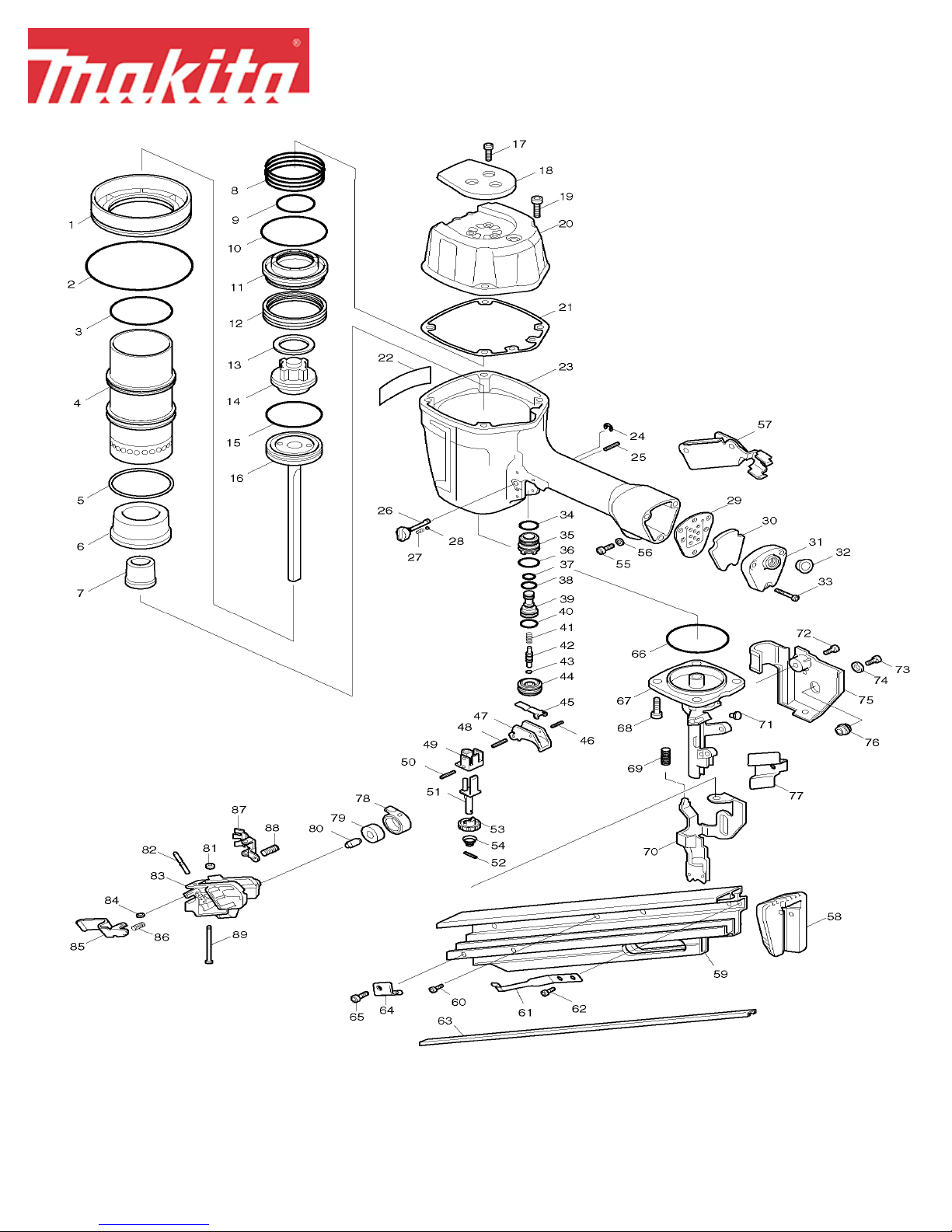

Parts Breakdown AN942

Page 1 of 3 2/8/2008

Parts Breakdown AN942

Fig # Part ID Part Name Quantity

1 416892-1 CYLINDER SEPARATOR, AN922 1

2 213809-3 O RING 87, AN8300 1

3 213668-5 O RING 60, AN922 1

4 331548-4 CYLINDER, AN922 1

5 213667-7 O RING 61, HM1800 1

6 421680-3 CUSHION F, AN922 1

7 421687-9 CUSHION GUIDE, AN922 1

8 233243-1 COMPRESSION SPRING 50, AN922 1

9 213504-5 O RING, 9820-2 1

10 213669-3 O RING 56, AN922 1

11 416891-3 HEAD VALVE, AN922 1

12 421679-8 VALVE SEAT, AN922 1

13 267742-1 WASHER 34, AN922 1

14 421678-0 CUSHION R, AN922 1

15 213619-8 O RING 49, AN922 1

16 151618-1 DRIVER CPL.,AN942 1

17 265976-0 H.S.H. BOLT M5X10,9040L 3

18 344764-9 EXHAUST COVER, AN922 1

19 922342-1 H.S.H. BOLT M6X25, HR2511 4

20 317168-8 TOP CAP, AN922 1

21 162209-3 TOP CAP GASKET, AN922 1

22 851639-0 NAME PLATE, AN942 1

23 151731-5 HOUSING COMPLETE, AN922 1

24 961011-9 STOP RING E-4, 4301BV 1

25 951075-1 SPRING PIN 3-28, UM401DW 2

26 162208-5 LOCK PIN 6, AN922 1

27 231236-2 COMP. SPRING 3, AN611 1

28 216008-6 STEEL BALL 4.0, 6820V 1

29 162210-8 INLET CAP GASKET, AN922 1

30 416890-5 INLET FILTER, AN922 1

31 317169-6 INLET CAP, AN922 1

32 286221-0 CAP 15, AN8300 1

33 922252-2 H.S.H. BOLT M5X30, AF501 3

34 213176-6 O RING 14, AN922 1

35 416806-0 TRIGGER VALVE GUIDE, AN922-T1 1

35 417695-6 TRIGGER VALVE GUIDE, AN922 1

36 213262-3 O RING 18, 5005BA 1

37 213039-6 O RING 6, AN922 1

38 213040-1 O RING 8, AN922 1

39 416804-4 PILOT VALVE, AN922-T1 1

39 317520-0 PILOT VALVE, AN922 1

39 417694-8 PILOT VALVE, AN922-T2 1

40 213122-9 O RING 12, AN922 1

41 233239-2 COMPRESSION SPRING 3, AN922 1

42 323852-5 TRIGGER VALVE STEM, AN922 1

43 213044-3 O RING 3, AN901 2

44 416805-2 TRIGGER VALVE CASE, AN922 1

44 317521-8 TRIGGER VALVE CASE, AN922 1

45 344265-7 IDLER, AN611 1

46 258004-8 SPRING PIN 2.5-16, 420S 1

47 415790-6 TRIGGER, AN611 1

48 951075-1 SPRING PIN 3-28, UM401DW 1

49 310084-3 HOLDER, AN922 1

50 951075-1 SPRING PIN 3-28, UM401DW 1

51 310085-1 STOPPER, AN922 1

52 951060-4 SPRING PIN 3-14, 4301BV 1

53 310056-8 ADJUSTER, AN611 1

54 231978-8 CONICAL COMP SPRING 9-16, AN611 1

55 265973-6 H.S.H.BOLT M5X20, AF631 2

56 941101-4 F. WASHER 5, JR3000V 2

Page 2 of 3 2/8/2008

Parts Breakdown AN942

57 165252-1 JOINT, AN942 1

58 416897-1 MAGAZINE CAP, AN942 1

59 153958-3 MAGAZINE CPL., AN942 1

59 151729-2 MAGAZINE CPL.,AN942 1

60 266218-5 H.S.H. BOLT M6X10, AN922 2

61 344767-3 NAIL STOPPER, AN922 1

62 922217-4 H.S.H. BOLT M5X14, JS3200,T1 2

63 344768-1 MAGAZINE RAIL, AN942 1

64 344765-7 HOLDER, AN922 1

65 266218-5 H.S.H. BOLT M6X10, AN922 1

66 213654-6 O RING 60, HR3851 1

67 310070-4 DRIVER GUIDE, AN942 1

68 265469-7 H.S.H. BOLT M8X25, AN922 4

69 233080-3 COMPRESSION SPRING 8, AN922 1

70 344773-8 CONTACT ARM, AN942 1

71 421418-6 RUBBER PIN 9.5, AN611 1

72 266218-5 H.S.H. BOLT M6X10, AN922 1

73 265962-1 H.S.H. BOLT M6X20, AN8300 1

74 253058-0 F. WASHER 7, 9030 1

75 417614-2 COVER, AN942 1

75 416893-9 COVER, AN922-T1 1

76 267743-9 SHOULDER WASHER 6, AN922 1

77 344766-5 HOLDER, AN922 1

78 163410-3 SPIRAL SPRING COMPLETE, AN922 1

79 414639-7 SPRING GUIDE, AN922 1

80 256428-2 PIN 5-8, AN8300 1

81 262054-7 URETHANE RING 3, AN451 1

82 256760-4 PIN 4, AN922 1

83 416895-5 PUSHER LEVER, AN942 1

84 262054-7 URETHANE RING 3, AN451 1

85 344770-4 LOCK PLATE, AN922 1

86 231309-1 COMP. SPRING 5, AF502 1

87 344771-2 PUSHER, AN942 1

88 233038-2 COMPRESSION SPRING 5, AN451 1

89 268027-8 PIN 4, AN611 1

1,001 192517-8 SAFETY GOGGLE, AN611 1

1,002 181434-7 OIL SUPPLY 30CC, AF502 1

1,003 421677-2 NOSE ADAPTER, AN922 1

2,001 193006-6 FIRST AID KIT, AN922 1

Page 3 of 3 2/8/2008
