Makita AN943 Kurzanleitung

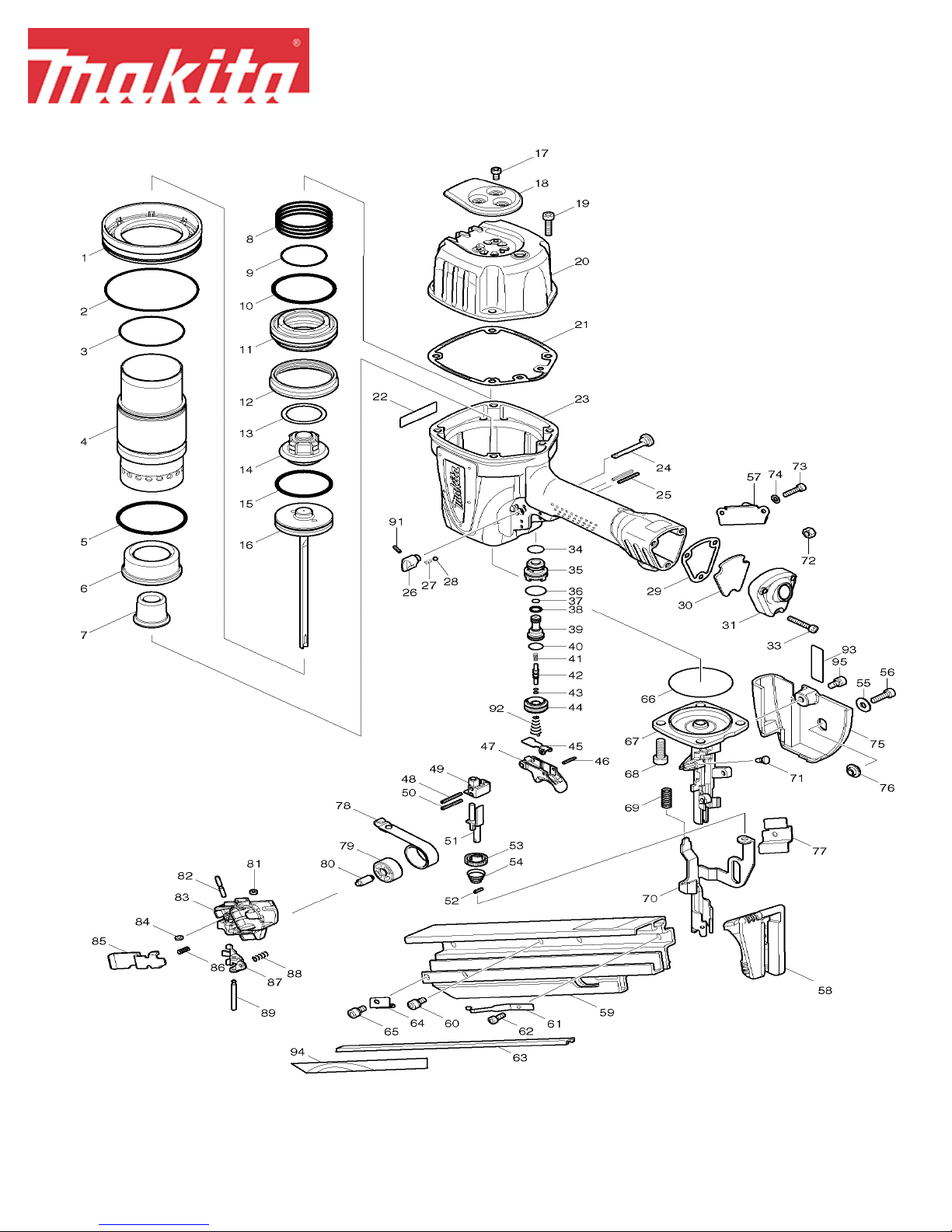

Parts Breakdown AN943

Page 1 of 3 2/8/2008

Parts Breakdown AN943

Fig # Part ID Part Name Quantity

1 419115-6 CYKINDER SEPARATOR, AN923 1

2 213809-3 O RING 87, AN8300 1

3 213668-5 O RING 60, AN922 1

4 331700-4 CYLINDER, AN923 1

5 213667-7 O RING 61, HM1800 1

6 421680-3 CUSHION F, AN922 1

7 421687-9 CUSHION GUIDE, AN922 1

8 233243-1 COMPRESSION SPRING 50, AN922 1

9 213504-5 O RING, 9820-2 1

10 213669-3 O RING 56, AN922 1

11 419114-8 HEAD VALVE, AN923 1

12 421925-9 VALVE SEAT, AN923 1

13 267742-1 WASHER 34, AN922 1

14 421924-1 CUSHION REAR, AN923 1

15 213619-8 O RING 49, AN922 1

16 154652-0 DRIVER CPL.,AN943 1

17 265499-8 H.S.H.BOLT M5X10, AN923 3

18 345618-3 EXHAUST COVER, AN923 1

19 922342-1 H.S.H. BOLT M6X25, HR2511 4

20 317950-5 TOP CAP, AN923 1

21 162238-6 TOP CAP GASKET, AN923 1

23 154653-8 N/A 1

23 158085-1 HOUSING CPL.,AN923 1

24 324117-8 LOCK PIN 8, AN923 1

25 951075-1 SPRING PIN 3-28, UM401DW 2

26 417824-1 LEVER 8, AN923 1

27 233368-1 COMP. SPRING 3, AN923 1

28 216008-6 STEEL BALL 4.0, 6820V 1

29 162239-4 INLET CAP GASKET, AN923 1

30 419356-4 INLET FILTER, AN923 1

31 317951-3 INLET CAP, AN923 1

33 922252-2 H.S.H. BOLT M5X30, AF501 3

34 213176-6 O RING 14, AN922 1

35 417695-6 TRIGGER VALVE GUIDE, AN922 1

36 213262-3 O RING 18, 5005BA 1

37 213039-6 O RING 6, AN922 1

38 213040-1 O RING 8, AN922 1

39 317959-7 PILOT VALVE, AN923 1

40 213122-9 O RING 12, AN922 1

41 233239-2 COMPRESSION SPRING 3, AN922 1

42 324591-0 TRIGGER VALVE STEM, AN923 1

43 213044-3 O RING 3, AN901 2

44 318010-6 TRIGGER VALVE CASE, AN923 1

45 345687-4 IDLER, AN923 1

46 258004-8 SPRING PIN 2.5-16, 420S 1

47 419418-8 TRIGGER, AN923 1

48 951075-1 SPRING PIN 3-28, UM401DW 1

49 310165-3 HOLDER, AN923 1

50 951075-1 SPRING PIN 3-28, UM401DW 1

51 310166-1 STOPPER, AN923 1

52 951054-9 SPRING PIN 3-10, AN451 1

53 310163-7 ADJUSTER, AN923 1

54 231978-8 CONICAL COMP SPRING 9-16, AN611 1

55 267300-3 FLAT WASHER 5, AN923 2

56 266369-4 H.S.H.BOLT M5X20, AN923 2

57 345626-4 JOINT, AN943 1

58 419117-2 MAGAZINE CAP, AN943 1

59 154654-6 MAGAZINE, AN943 1

60 266370-9 H.S.H.BOLT M6X12, AN923 2

61 345619-1 NAIL STOPPER, AN923 1

Page 2 of 3 2/8/2008

Parts Breakdown AN943

62 922217-4 H.S.H. BOLT M5X14, JS3200,T1 1

63 345620-6 MAGAZINE RAIL, AN943 1

64 344765-7 HOLDER, AN922 1

65 266370-9 H.S.H.BOLT M6X12, AN923 1

66 213654-6 O RING 60, HR3851 1

67 310164-5 DRIVER GUIDE, AN943 1

68 266368-6 H.S.H.BOLT M8X25, AN923 4

69 233463-7 COMP. SPRING 10, AN923 1

70 345622-2 CONTACT ARM, AN943 1

71 421418-6 RUBBER PIN 9.5, AN611 1

72 931302-2 HEX NUT M6, HR2400 2

73 265498-0 H.S.H.BOLT M6X20, AN923 1

74 267314-2 FLAT WASHER 7, AN923 1

75 419118-0 COVER, AN923 1

76 267743-9 SHOULDER WASHER 6, AN922 1

77 344766-5 HOLDER, AN922 1

78 163456-9 SPIRAL SPRING CPL.,AN923 1

79 419112-2 SPRING GUIDE, AN923 1

80 256428-2 PIN 5-8, AN8300 1

81 262054-7 URETHANE RING 3, AN451 1

82 256770-1 PIN 4, AN923 1

83 419116-4 PUSHER LEVER, AN943 1

84 262054-7 URETHANE RING 3, AN451 1

85 345673-5 LOCK PLATE, AN923 1

86 231309-1 COMP. SPRING 5, AF502 1

87 345621-4 PUSHER, AN943 1

88 233038-2 COMPRESSION SPRING 5, AN451 1

89 256490-7 PIN 4, AN943 1

91 951054-9 SPRING PIN 3-10, AN451 1

92 233908-5 C. COMP. SPRING 4-11, AN923 1

93 810097-9 INDICATION LABEL, AN923 1

94 819181-7 INDICATION LABEL, AN943 1

95 266370-9 H.S.H.BOLT M6X12, AN923 1

1,001 122742-7 HOOK ASS'Y, AN923 1

1,002 192517-8 SAFETY GOGGLE, AN611 1

1,003 181434-7 OIL SUPPLY 30CC, AF502 1

Page 3 of 3 2/8/2008
