Marklin 43855 Bedienungsanleitung

TEE-Schnellzugwagen der DB

43855

In diesen Wagen kann die Innenbeleuchtung

73400 - 2 Stück - eingebaut werden. Er ist bereits

für einen Einbau vorbereitet.

Für den Betrieb in einem festen Zugverband kön-

nen bei diesem Wagen auch stromleitende Spe-

zialkupplungen aus der Packung 7319 eingesetzt

werden. Ebenso ist die stromleitende Kupplung

aus 72021 einsetzbar.

Die Innenbeleuchtung aller mit einer dieser

beiden Kupplungen miteinander verbundenen

Wagen werden dann nur über den Schleifer die-

ses Wagens 43855 versorgt.

The 73400 lighting kit – 2 pieces - can be

installed in this car. The latter is ready for this

installation.

Current-conducting special couplings from the

7319 package can also be used for operation in a

ﬁxed train consist. The 72021 current-conducting

coupler can also be used.

The interior lighting for all of the cars connected

with one of these two types of couplers is then

powered from only the pickup shoe on the 43855

car.

Sur cette voiture peuvent être montés l’éclairage

intérieur réf. 73400 (2 unités). Ils est pré-équipées

pour le montage.

Dans le cas d’une exploitation en rame ﬁxe,

vous pouvez également utiliser pour ces voitures

les attelages spéciaux conducteurs de courant

réf. 7319. L’attelage conducteur de courant réf.

72021 convient également.

L’éclairage intérieur de toutes les voitures reliées

avec l’un de ces deux attelages est alimenté via

le frotteur de cette voiture réf. 43855.

In dit rijtuig kan de binnenverlichting 73400 - 2

stuks - ingebouwd worden. De inbouw is al

voorbereid.

Voor het bedrijf met een vaste treinsamenstelling

(stam) kunnen bij deze rijtuigen ook de speciale

stroomvoerende koppelingen uit de set 7319

gebruikt worden. Eveneens is de stroomvoerende

koppeling uit 72021 toepasbaar.

De binnenverlichting van alle rijtuigen die met

deze beide koppelingen verbonden zijn, wordt

dan van stroom voorzien via het sleepcontact van

dit rijtuig 43855.

En este coche puede montarse la iluminación

interior 73400 (2 unidades). Ya está preparado

para el montaje.

Para la utilización en un convoy ﬁjo, en este coche

pueden emplearse también enganches portacor-

riente especiales de la caja 7319. Puede utilizarse

también el enganche portacorriente del kit 72021.

En tal caso, la iluminación interior de todos los

coches acoplados entre sí con uno de estos dos

enganches recibe la alimentación únicamente del

patín de este coche 43855.

In questa carrozza può venire installata

l’illuminazione interna 73400 - 2 elementi . Essa è

già predisposta per una sua installazione.

Per il funzionamento in un treno di composizione

ﬁssata, nel caso di queste carrozze possono

venire impiegati anche gli speciali ganci condut-

tori di corrente provenienti dalla confezione 7319.

È ugualmente utilizzabile l’aggancio conduttore di

corrente proveniente dal 72021.

L’illuminazione interna di tutte le carrozze colle-

gate tra loro con uno di questi due ganci vengono

quindi alimentate soltanto tramite il pattino di

questa carrozza 43855.

För montage av vagnsbelysning och slutljuslykta i

denna vagn behövs följande: 2 st vagnsbelysnin-

gar 73400.

För fast uppkopplade tåg kan dessa vagnar även

förses med strömledande koppel ur sats 7319.

Till detta kan även de strömledande kopplen

72021 användas.

Belysningen i samtliga vagnar som kopplas

samman med ett av dessa koppel kommer att få

sin strömförsörjning via släpskon i denna vagn:

nr 43855.

I denne vogn kan der indbygges 2 stk. indvendig

belysning 73400. Den er allerede forberedt til

indbygningen.

Til drift med et fast sammenkoblet tog kan der til

denne vogn også anvendes de strømførende spe-

cialkoblinger, som ﬁndes i sæt 7319. Desuden kan

man anvende den strømførende kobling fra 72021.

Derved bliver den indvendige belysning på alle

vogne, der er forbundet med en af disse to kob-

linger, forsynet via sløjfen på vognen 43855.

Für den nachträglichen Einbau der Innenbeleuchtung 73400 lesen Sie die folgenden Hinweise.

Please read the following notes about installing the 73400 lighting kit.

Pour le montage ultérieur de l’éclairage intérieur réf. 73400, veuillez tenir compte des indications suivantes.

Lees voor het naderhand inbouwen van de binnenverlichting 73400 de volgende aanwijzingen.

Para el montaje posterior de la iluminación interior 73400, lea las siguientes indicaciones.

Per la successiva installazione dell’illuminazione interna 73400 vogliate leggere le seguenti avvertenze.

För montering i efterhand av vagnsbelysning 73400: Vg. se följande anvisningar.

Læs følgende henvisninger med hensyn til den efterfølgende montering af den indvendige belysning 73400.

Wagen gekuppelt mit 72021...

Cars Coupled with 72021...

Voitures attelées avec 72021...

Rijtuigen gekoppeld met 72021...

Vagón acoplado con 72021...

Carrozze accoppiate con 72021...

Vagnar kopplade med koppel 72021...

Vogn sammenkoblet med 72021...

... mit 7319

... with 7319

... avec 7319

... met 7319

...con 7319

... con 7319

... med koppel 7319

... med 7319

��

Buchse • Socket

Prise • Stekkerbus

Conector hembra • Presa

Honkontakten • Bøsningen

Stecker • Plug

Fiche • Stekker

Conector macho • Spina

Stickas • Stikket

3. Die 3 Steckverbindungen lösen

Loosen the 3 plug-in connections

Débranchez les 3 connecteurs à ﬁches

De 3 stekkerverbindingen losnemen

Aﬂojar los 3 conectores

Staccare i 3 collegamenti a innesto

Lossa de 3 stickkontakterna

Løsn de 3 stikforbindelser

1. - 2. Gehäuse abnehmen

Removing the body

Enlever le boîtier

Huis afnemen

Retirar la carsasa

Smontare il mantello

Kåpan tas av

Overdel tages af

4. Braunes Kabel aus den Halterungen lösen, umdrehen und wieder einsetzen.

Loose the brown wire from the holders, turn it around, and insert it again.

Sortez le câble brun des attaches, retournez-le et remettez-le en place.

Bruine draad uit de houders nemen, omdraaien en weer aanbrengen.

Soltar el cable marrón de los sujetadores, darle la vuelta y volver a introducirlo.

Liberare il cavetto marrone dai ﬁssaggi, invertirlo e inserirlo nuovamente.

Lossa den bruna kabeln ur hållaren, vänd den och koppla in den igen.

Løsn det brune kabel fra holderen, vend det om og sæt det ind igen.

�

Buchse • Socket

Prise • Stekkerbus

Conector hembra • Presa

Honkontakten • Bøsningen

Stecker • Plug

Fiche • Stekker

Conector macho • Spina

Stickas • Stikket

Leiterplatte einschieben in Haltebügel.

Push the circuit board into the holder.

Introduire la platine dans l’étrier de

retenue.

Printplaat in de houder schuiven.

Insertar la placa de circuito impreso en el

estribo de sujeción.

Spingere la piastrina del circuito nella

staffa di ﬁssaggio.

Skjut in ledarplattan i bygelhållaren.

Før printkortet ind i holdebøjlen.

Bruchkante

Line or edge for cutting into 2

pieces

Bord de coupe

Breekkant

Canto partido

Spigolo di rottura

Brytkant/brottanvisning

Knækkant

5. Braunes Kabel an Radkontakt anschließen

Connect the brown wire to a wheel contact

Reliez le câble brun au contact de la roue

De bruine draad op het wielcontact aansluiten

Conectar el cable marrón al contacto de la rueda

Collegare il cavetto marrone al contatto delle ruote

Anslut den bruna kabeln till hjulkontakten

Tilslut det brune kabel til hjulkontakten

6. Braunes Kabel und Schleifer an Innenbeleuchtung anschließen.

Connect the brown wire and the pickup shoe to the interior lighting.

Reliez le câble brun et le frotteur à l’éclairage intérieur.

Bruine draad en sleepcontact op de binnenverlichting aansluiten.

Conectar el cable marrón y el patín a la iluminación interior.

Collegare il cavetto marrone e il pattino all’illuminazione interna.

Anslut den bruna kabelsn och släpskon till vagnsbelysningen.

Tilslut det brune kabel og sløjfen til den indvendige belysning.

7. Innenbeleuchtung auf Inneneinrichtung setzen.

Set the interior lighting on the car interior details.

Placez l’éclairage intérieur sur l’aménagement intérieur.

Binnenverlichting op het interieur plaatsen.

Colocar la iluminación interior en el equipamiento interior.

Collocare l’illuminazione interna sopra l’arredamento interno.

Placera vagnsbelysningen på vagnsinredningen.

Sæt den indvendige belysning på indretningen.

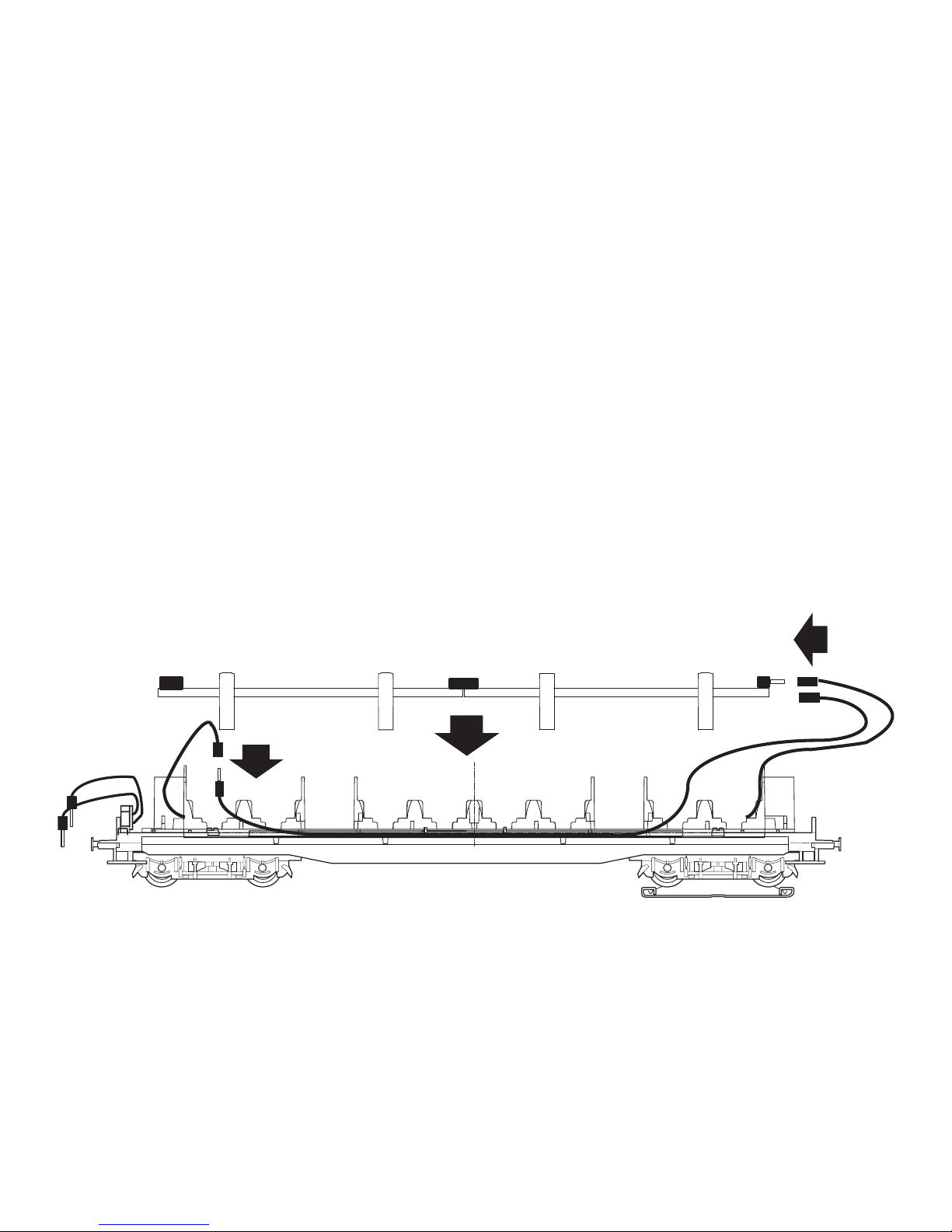

Anschlusskabel so stecken, daß ein Kontakt

dazwischen frei bleibt!

Plug the connecting wire so that a contact in

between remains free!

Brancher le câble de raccordement de telle sorte

qu’un contact reste libre entre les deux !

Aansluitdraden zodanig insteken, dat er één

contact tussenin vrij blijft.

¡Enchufar el cable de conexión de modo que

quede libre un contacto !

Innestare il cavetto in modo che un contatto

intermedio rimanga libero!

Anslutningskabel ska stickas in på så sätt att en

mellankontakt hålls fri!

Indsæt tilslutningskabel sådan, at der er en fri

kontakt imellem!
