Marklin 5613 Bedienungsanleitung

Signal

5613 5614

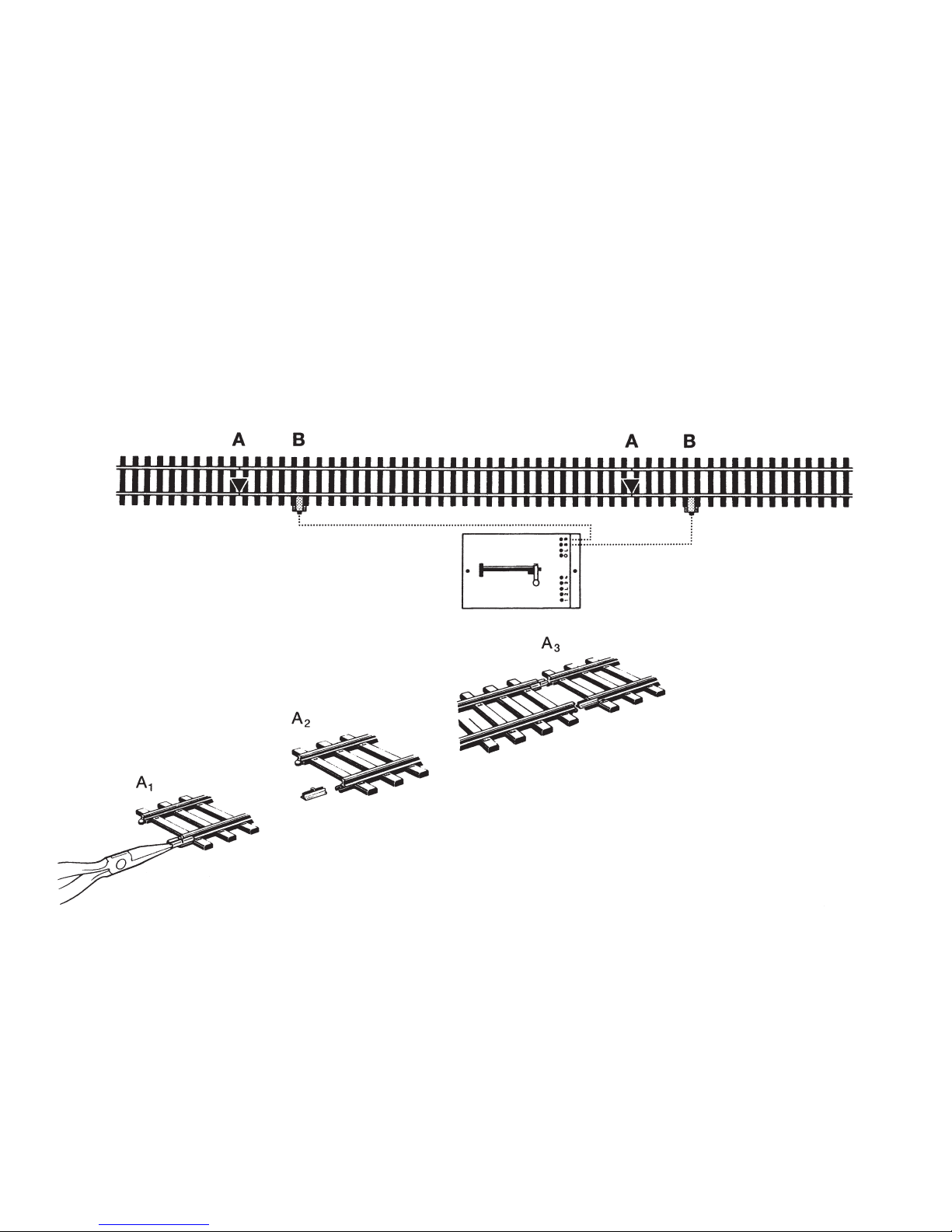

Einbau des Hauptsignals mit Zug-beeinﬂussung

Installation of the home signal with train control

Montage du sémaphore avecaction sur la marche du

train

Inbouw van het hoofdsein mettreinbeïnvloeding

Montaje de la señal principal con frenado automático

del tren

Installazione del segnale principale con inﬂusso sui

treni

Anschlussklemmen-Garnitur 5654

Terminal clip set 5654

Pinces de branchement 5654

Garnitur isolatieklemmen 5654

Set de pinzas de conexión

Corredo di morsetti di connessione 5654

Isolierlaschen 59090

Insulated rail joiners 59090

Eclissses isolantes 59090

Isolatielipjes 59090

Bridas de junta aislante

Giunzione isolante 59090

Schaltbild 5613

Wiring diagram 5613

Schéma électrique 5613

Schakeling 5613

Esquema eléctrico

Schema del circuito 5613

Schaltbild 5614

Wiring diagram 5614

Schéma électrique 5614

Schakeling 5614

Esquema eléctrico

Schema del circuito 5614

12L

12L 40

72720

AABB

5654 5654

AC/DC

max. 16 V

gelb, yellow, jaune, geel, gialloel, amarillo

braun, brown, brun, bruin, marrón, marrone

blau, blue, bleu, blauw, azul, blu

rot, red, rouge, rood, rojo, rosso

12L 40LBB3

72720

AABB

5654 5654

gelb, yellow, jaune, geel, gialloel, amarillo

braun, brown, brun, bruin, marrón, marrone

blau, blue, bleu, blauw, azul, blu

rot, red, rouge, rood, rojo, rosso

AC/DC

max. 16 V

Der Signalantrieb ist in den Endstellungen verrie-

gelt und kann nur durch Drehen des Stellknopfes

„A”verschoben werden.

The signal mechanism is locked intheendposition

and can bemovedonly by turning the knob “A”.

Le moteur du signal est verrouilléen ﬁn de course

et ne peut êtractionné qu’en tournant le boutonde

commande «A».

De aandrijving van het sein is in deeindstand

vergrendeld en kanalleen door draaien van knop

„A”verschoven worden.

El accionamiento de la señal está

enclavado en las posiciones de ﬁnal

de carrera y se puede deslizar solo

girando el botón de mando „A“.

Il dispositivo motore del segnale

è bloccato nelle posizioni

estreme e può venire spostato

solo mediante la rotazione della

manopola „A”.

Glühlampen austauschen

Changing light bulbs

Remplacement des ampoules

Nieuw lampje inzetten

Sustituir las bombillas de incandescencia

Sostituzione delle lampadine

E600000

E600000 E600000

184141/0717/Sm3Ef

Änderungen vorbehalten

Gebr. Märklin & Cie. GmbH

Stuttgarter Straße 55 - 57

73033 Göppingen

Germany

www.maerklin.com www.maerklin.com/en/imprint.html
