Marklin 60760 Bedienungsanleitung

60760

H0 Nachrüst-Decoder Set

für Märklin H0-Lokomotiven

mit Trommelkollektor-Motor

Hinweis: Der Umbau darf nur durch autorisiertes Fach-

personal durchgeführt werden (z.B. Märklin Digital-Fach-

händler). Anderenfalls entfallen die Garantieansprüche.

Vorbereitung

• Prüfen, ob die Lok mechanisch in Ordnung ist

• Prüfen, ob das Set zur Lok und zum Motor-Typ

passt

• Die elektrische Belastung des Decoders prüfen

Zuordnen der Zusatzfunktionen des Decoders

Max. Belastbarkeit am Motorausgang 800 mA

Max. Belastbarkeit am Funktionsausgang 150 mA

Max. Gesamt-Belastbarkeit 1100 mA

=> maximal 2 Glühlampen 610 080 oder

1 Glühlampe 610 040 pro Funktionsausgang

Motor einbauen

1. Schritt: Motorschild, Anker, Feldspule und

Elektronik oder Fahrtrichtungsumschalter

entfernen.

2. Schritt: Kondensatoren C2 und C3 ersatzlos vom

Motorschild entfernen

3. Schritt: Getriebe prüfen und gegebenenfalls aufbe-

reiten

4. Schritt: Neuen Feldmagnet, Anker und Motorschild

montieren

Verkabelung

Hinweis: Die

Kondensatoren C2

und C3 müssen

entfernt sein! Der

Motor darf auch über

Entstörelemente

keine Verbindung

zur Masse (Chassis) haben!

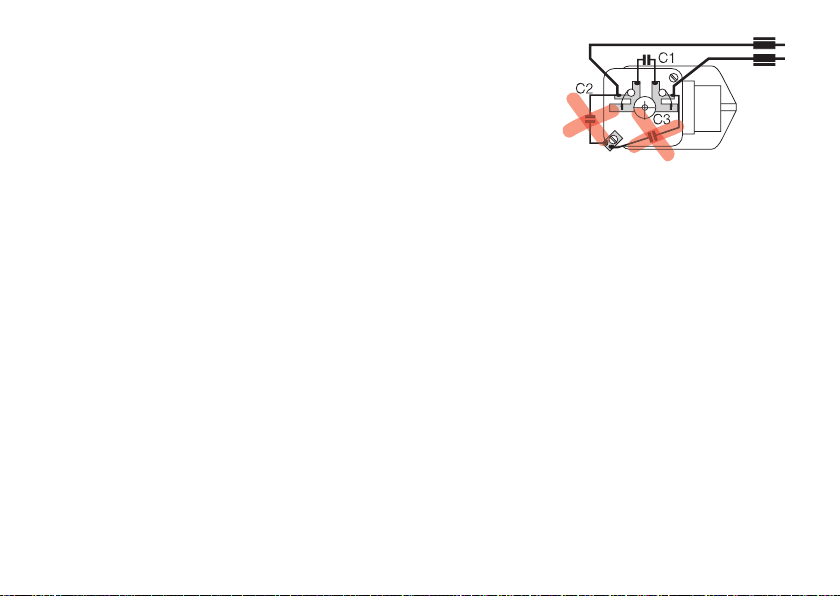

1. Rote und braune Versorgungsleitungen (Gleis)

anschließen.

2. Stirnbeleuchtung (grau vorne, gelb hinten) anschlie-

ßen. Den Rückleiter (orange) nur anschließen, wenn

die Beleuchtung nicht elektrisch mit den Chassis

verbunden ist.

3. Motorleitungen (grün und blau) anschließen. Dabei

die Drosseln an den Motoranschlüssen nicht ver-

gessen!

4. Gegebenenfalls Lok-Fahrtrichtung mit der Rich-

tung der Stirnbeleuchtung abstimmen (grünes und

blaues Kabel tauschen).

Das orange Kabel darf nie mit dem braunen Kabel

verbunden werden!

Beispiele für die Anschlüsse in Bild 1 und 2

Kabelfarben:

Gelb = Licht hinten Hinleiter

Grau = Licht vorne Hinleiter

Orange = Rückleiter Funktionen

Grün = Motoranschluss

Blau = Motoranschluss

Braun = Rückleiter

Rot = Fahrstrom Hinleiter

Betrieb mit Delta

Eingestellte Adresse ab Werk: Dampﬂok (78)

Die eingestellte Adresse kann nur mit der Control Unit,

der Mobile Station oder der Central Station verändert

werden.

Schaltbare Funktionen mit 66045: Verbraucher (z.B.

Licht) am gelben bzw. grauen Anschlusskabel.

Betrieb mit der Control Unit, Mobile Station oder

Central Station

Eingestellte Adresse ab Werk: 78

Schaltbare Funktionen:

function/off: Verbraucher (z.B. Licht) am gelben bzw.

grauen Anschlusskabel.

f4: Anfahr- und Bremsverzögerung

Einrichten der Lok bei der Mobile Station

1. Geeignete Lok aus der Datenbank wählen

( z.B. 36850)

2. Adresse anpassen

3. Bezeichnung auf dem Bildschirm anpassen.

WARNUNG! Dieses Produkt enthält Magnete. Das Verschlucken

von mehr als einem Magneten kann unter Umständen tödlich

wirken. Gegebenenfalls ist sofort ein Arzt aufzusuchen.

Note: The conversion must be done by an authorized

technician (example: Märklin digital dealer). Conversion

work done by anyone else will void the manufacturer‘s

warranty.

Preparation

• Check to make sure that the locomotive is in proper

mechanical condition.

• Check to make sure that this conversion set is the

right one for the locomotive and the type of motor.

• Check electrical load on the decoder.

Assigning Auxiliary Functions to the Decoder

Maximum load at the motor output 800 milliamps

Maximum load at the function output 150 milliamps

Maximum total load 1100 milliamps

A maximum of 2 no. 610 080 light bulbs or 1 no. 610 040

light bulb per function output

Installing the Motor

1. Step: Remove the brush plate, armature, ﬁeld,

and electronic circuit or reverse unit.

2. Step: Remove the condensers C2 and C3 from

the brush plate.

3. Step: Check the gear drive and renew if necessary.

4. Step:

Install the new ﬁeld, armature, and brush plate.

Wiring

Note: The conden-

sers C2 and C3

must be removed!

The motor must

not have any

ground connection

(to the locomoti-

ve frame) by means of radio / television interference

suppression components!

1. Connect the red and brown power wires (track).

2. Connect the headlights (gray wire at the front,

yellow wire at the rear). Connect the ground wire

(orange) only if the headlights are not grounded

through the locomotive frame.

3. Connect the motor wires (green and blue). Do not

forget the chokes at the motor connections!

4. Change the green and blue wire connections if ne-

cessary so that the locomotive‘s direction of travel

agrees with the headlights that are on for a given

setting.

The orange wire must never be connected to the brown

wire!

Examples of connections in Figures 1 and 2

Wire colors:

yellow = hot wire to the rear headlight

gray = hot wire to the front headlight

orange = ground return for functions

green = motor connection

blue = motor connection

brown = ground return

red = track power conductor

Operation with Delta

Address set at the factory: steam locomotive (78)

The address set can only be changed with the Control

Unit, the Mobile Station, or the Central Station.

Controllable functions with the 66045: users

(example: headlights) connected to the yellow and/or

gray wire.

Operation with the Control Unit, Mobile Station or

Central Station

Address set at the factory: 78

Controllable functions:

function/off: users (example: headlights) connected

to the yellow and/or gray wire.

f4: acceleration and braking delay

Setting up the locomotive on the Mobile Station

1. Select a suitable locomotive from the database.

(example: 36850)

2. Adjust the address.

3. Adjust the designation on the screen.

WARNING! This product contains magnets. Swallowing more

than one magnet may cause death in certain circumstances. If

necessary, see a doctor immediately.

Remarque : La transformation peut être exécutée uni-

quement par du personnel compétent autorisé (tels que

des détaillants spécialisés en Märklin-Digital). Toute

prétention à garantie est sinon exclue.

Préparation

• Vériﬁer si la locomotive est mécaniquement foncti-

onnelle

• Vériﬁer si le set convient pour cette locomotive et

pour le type de moteur

• Vériﬁer la charge électrique du décodeur

Affectation des fonctions supplémentaires du

décodeur

Capacité de charge maximale

à la sortie moteur 800 mA

Capacité de charge maximale

à la sortie fonction 150 mA

Capacité de charge maximale globale 1100 mA

Au maximum 2 lampes à incandescence réf. 610 080 ou

1 lampe à incandescence réf. 610 040 par sortie fonction

Monter le moteur

1re étape : Retirer la plaque du moteur, l’induit, la

bobine inductrice et le module électronique

ou l’inverseur du sens de marche.

2e étape : Retirer les condensateurs C2 et C3 de la

plaque du moteur sans les remplacer

3e étape : Vériﬁer la transmission et l’adapter le cas

échéant

4e étape : Monter les nouveaux électro-aimants

inducteurs, induit et plaque de moteur

Câblage

Remarque : Les

condensateurs

C2 et C3 doivent

être retirés ! Le

moteur ne doit pas

être relié à la terre

(châssis), même

via des éléments

d’antiparasitage !

1. Brancher les câbles d’alimentation rouge et brun

(voie).

2. Brancher l’éclairage frontal (gris devant, jaune à

l’arrière). Brancher le câble de retour (orange) uni-

quement si l’éclairage n’est pas électriquement relié

au châssis.

3. Brancher les câbles du moteur (vert et bleu). Ne pas

oublier le ballast inductif aux connexions du moteur !

4. Le cas échéant, faire concorder le sens de marche

de la loco avec l’éclairage frontal (permuter les

câbles vert et bleu).

Le câble orange ne doit en aucun cas être relié au

câble brun !

Exemples pour les connexions : voir illustrations 1 et 2.

Couleurs des câbles:

Jaune = amenée courant d’éclairage arrière

Gris = amenée courant d’éclairage avant

Orange = ﬁl de retour fonctions

Vert = connexion moteur

Bleu = connexion moteur

Brun = ﬁl de retour

Rouge = amenée courant traction

Exploitation avec Delta

Adresse programmée à l‘usine : Locomotive à vapeur (78)

L’adresse programmée peut être modiﬁée uniquement

avec Control Unit, Mobile Station ou Central Station.

Fonctions activables avec 66045 : Consommateurs

(tels que l’éclairage) reliés au câble de raccordement

jaune ou gris.

Exploitation avec Control Unit, Mobile Station ou

Central Station

Adresse programmée à l‘usine : 78

Fonctions activables :

function/off : Consommateurs (tels que l’éclairage)

reliés au câble de raccordement jaune

ou gris.

f4 : Temporisation d‘accélération et de

freinage

Conﬁguration de la loco sur la Mobile Station

1. Sélectionner locomotive appropriée à partir de la

base de données (par ex. 36850)

2. Adapter l’adresse

3. Adapter la désignation à l’écran.

ATTENTION ! Ce produit contient des aimants. L’ingestion de

plusieurs aimants peut être mortelle. Le cas échéant, consulter

immédiatement un médecin.

Opmerking: de ombouw mag alleen door de geauto-

riseerde vakmensen uitgevoerd worden (bijv. Märklin

digitaal-winkelier), anders vervalt de aanspraak op

garantie.

Voorbereiding

• controleer of de loc mechanisch in goede staat is

• controleer of de set bij de loc en het motortype past

• controleer de elektrische belasting van de decoder

Toewijzen van de functie-uitgangen van de decoder.

Max. belasting motoruitgang 800 mA

Max. belasting aan de functie-uitgang 150 mA

Max. totale decoder belasting 1100 mA

Maximaal twee gloeilampen 610 080 of één gloeilamp

610 040 per functie-uitgang

Motor inbouwen

Stap 1: motorschild, anker, veldspoel en elektronica

of rijrichtingrelais verwijderen.

Stap 2: condensatoren c2 en c3 zonder deze te

vervangen van het motorschild verwijderen.

Stap 3: aandrijving controleren en indien nodig

herstellen of onderhoud uitvoeren.

Stap 4: nieuwe veldmagneet, anker en motorschild

monteren.

Bedrading:

Opmerking: de

condensatoren

C2 en C3 moeten

verwijderd zijn! De

motor mag ook via

ontstoorelementen

geen verbinding

met de massa (chassis) hebben!

1. Rode en bruine draad (rails) aansluiten

2. Frontverlichting (grijs voor, geel achter) aansluiten. De

retourdraad (oranje) alleen aansluiten als de verlich-

ting niet rechtstreeks met het chassis verbonden is

3. Motordraden (groen en blauw) aansluiten. Hierbij de

smoorspoelen op de motoraansluiting niet vergeten!

4. Eventueel de rijrichting van de loc afstemmen met

de richting van de frontverlichting (de groene en de

blauwe draad verwisselen)

De oranje draad mag nooit met de bruine draad (chas-

sis) verbonden worden!

Voorbeelden voor het aansluiten in ﬁguur 1 en 2

Draadkleuren:

geel = licht achter

grijs = licht voor

oranje = retour van functies/licht

groen = motor aansluiting

blauw = motor aansluiting

bruin = rijstroom, retour/massa

rood = rijstroom

Bedrijf met Delta

Ingesteld adres vanaf de fabriek: 78 (stoomloc)

Het ingestelde adres kan alleen met de Control Unit,

het Mobile Station of het Central Station gewijzigd

worden.

Schakelbare functie met de 66045: de aan de gele en/

of grijze draad aangesloten verbruiker ( bijv. verlichting)

Bedrijf met de Control Unit, Mobile Station of Cen-

tral Station.

Ingesteld adres vanaf de fabriek: 78

Schakelbare functies:

function/off: verbruiker (bijv. licht) aangesloten aan

gele en/of grijze draad.

f4: optrek- en afremvertraging

Invoeren van de loc op het Mobile Station

1. Geschikte loc uit de databank kiezen (bijv. 36850)

2. Adres aanpassen

3. Omschrijving op het beeldscherm aanpassen.

LET OP! Dit product bevat magneten. Het inslikken van meer

dan één magneet kan onder bepaalde omstandigheden de dood

tot gevolg hebben. Waarschuw direct een arts.

Lokparameter einstellen mit der Control Unit

1. Voraussetzung: Aufbau wie Graﬁk S. 14.

Nur die zu verändernde Lok ist auf dem Gleis.

2. „Stop“- und „Go“-Taste gleichzeitig drücken, bis

„99“ in der Anzeige aufblinkt.

3. „Stop“-Taste drücken.

4. Lokadresse „80“ eingeben.

5. Umschaltbefehl am Fahrregler dauernd schalten.

Dabei die „Go“-Taste drücken.

6. Licht bei der Lok blinkt. Wenn nicht, ab Schritt 2

wiederholen.

7. Registernummer für den zu ändernden Parameter

eingeben (=> Liste auf Seite 16).

8. Fahrtrichtungswechsel betätigen.

9. Neuen Wert eingeben (=> Liste auf Seite 16).

10. Fahrtrichtungswechsel betätigen.

11. Vorgang beenden mit Drücken der „Stop“- Taste.

Anschließend Drücken der „Go“-Taste.

Lokparameter einstellen mit der Mobile Station

Zum Abändern der Lokparameter muss ein Eintrag aus

der Datenbank gewählt werden, der das Abändern der

Parameter zulässt (Beispiel: 55742, 36850). Unbedingt

beachten:

• Nur die zu ändernde Lok darf von der Mobile

Station versorgt werden.

• Einstellbare Parameter: Adresse, Anfahr- und

Bremsverzögerung, Höchstgeschwindigkeit, Lok-

Reset (Wiederherstellen der Serienwerte)

• Die Anfahr- und Bremsverzögerung werden zusam-

men im Untermenü „ACC“ verändert.

• Nach dem Verändern der Adresse muss auch in

dem Eintrag in der Lokliste die Adresse angepasst

werden, falls dieser Eintrag das externe Program-

mieren von Decodern nicht unterstützt.

Tipp: Die Datenbank in der Mobile Station kann

aktualisiert werden. Hierzu einfach die Mobile Station

mit einem Adapterkabel an eine aktuelle Central

Station anschließen und einige Minuten warten. Beim

Aktualisieren verliert die Mobile Station alle Einträge in

der Lokliste!

Lokparameter einstellen mit der Central Station

Beachten Sie die Hinweise in der Anleitung zur Central

Station.

Andere Handbücher für 60760

Inhaltsverzeichnis

Sprachen:

Andere marklin Spielzeug Handbücher

marklin

marklin 39421 Bedienungsanleitung

marklin

marklin 25701 Bedienungsanleitung

marklin

marklin BR 288 002 Bedienungsanleitung

marklin

marklin 29720 Bedienungsanleitung

marklin

marklin 37779 Bedienungsanleitung

marklin

marklin Ce 6/8 II Bedienungsanleitung

marklin

marklin 76371 Bedienungsanleitung

marklin

marklin class 4000 big boy Bedienungsanleitung

marklin

marklin 26567 Bedienungsanleitung

marklin

marklin 37994 Bedienungsanleitung

marklin

marklin 39185 Bedienungsanleitung

marklin

marklin 54325 Bedienungsanleitung

marklin

marklin Oberleitung Bedienungsanleitung

marklin

marklin Gattung ptl 2/2 Bedienungsanleitung

marklin

marklin 93612 Bedienungsanleitung

marklin

marklin E 44/144 Bedienungsanleitung

marklin

marklin 29540 Bedienungsanleitung

marklin

marklin T 18 KPEV 55071 Bedienungsanleitung

marklin

marklin 21670 Bedienungsanleitung

marklin

marklin E 424 series Bedienungsanleitung

marklin

marklin my world 72201 Bedienungsanleitung

marklin

marklin 26472 Bedienungsanleitung

marklin

marklin BR 44-OI Bedienungsanleitung

marklin

marklin 4257 Bedienungsanleitung

Beliebte Spielzeug Handbücher anderer Marken

Canon

Canon PAPER CRAFT Bedienungsanleitung

GREAT PLANES

GREAT PLANES Pitts M-12S Bedienungsanleitung

NOCH

NOCH 14261 Bedienungsanleitung

Hausler

Hausler 450 SE V2 Bedienungsanleitung

Dynaflite

Dynaflite Daydream Bedienungsanleitung

MiniacRC

MiniacRC MIGHTY MINI P40 WARHAWK Handbuch

Kenner

Kenner Batman 63651 Bedienungsanleitung

LEGO

LEGO 8527 Bedienungsanleitung

iKarus

iKarus ECO 8 Bedienungsanleitung

Multiplex

Multiplex EasyStar II Bedienungsanleitung

Walkera

Walkera 38 Bedienungsanleitung

Hasbro

Hasbro TRANSFORMERS BUMBLEBEE Bedienungsanleitung

MD MXION SWD Bedienungsanleitung

Mattel

Mattel Disney Pixar Cars Cozy Cone Spiral Rampway Bedienungsanleitung

Meccano

Meccano 15103 Bedienungsanleitung

LEGO

LEGO TECHNIC 8735 Bedienungsanleitung

Mattel

Mattel HOTWHEELS DWL04 Bedienungsanleitung

REVELL

REVELL Bristol Beaufighter TF.X Bedienungsanleitung

marklin 60760 Bedienungsanleitung

Beliebte Spielzeug Handbücher anderer Marken
