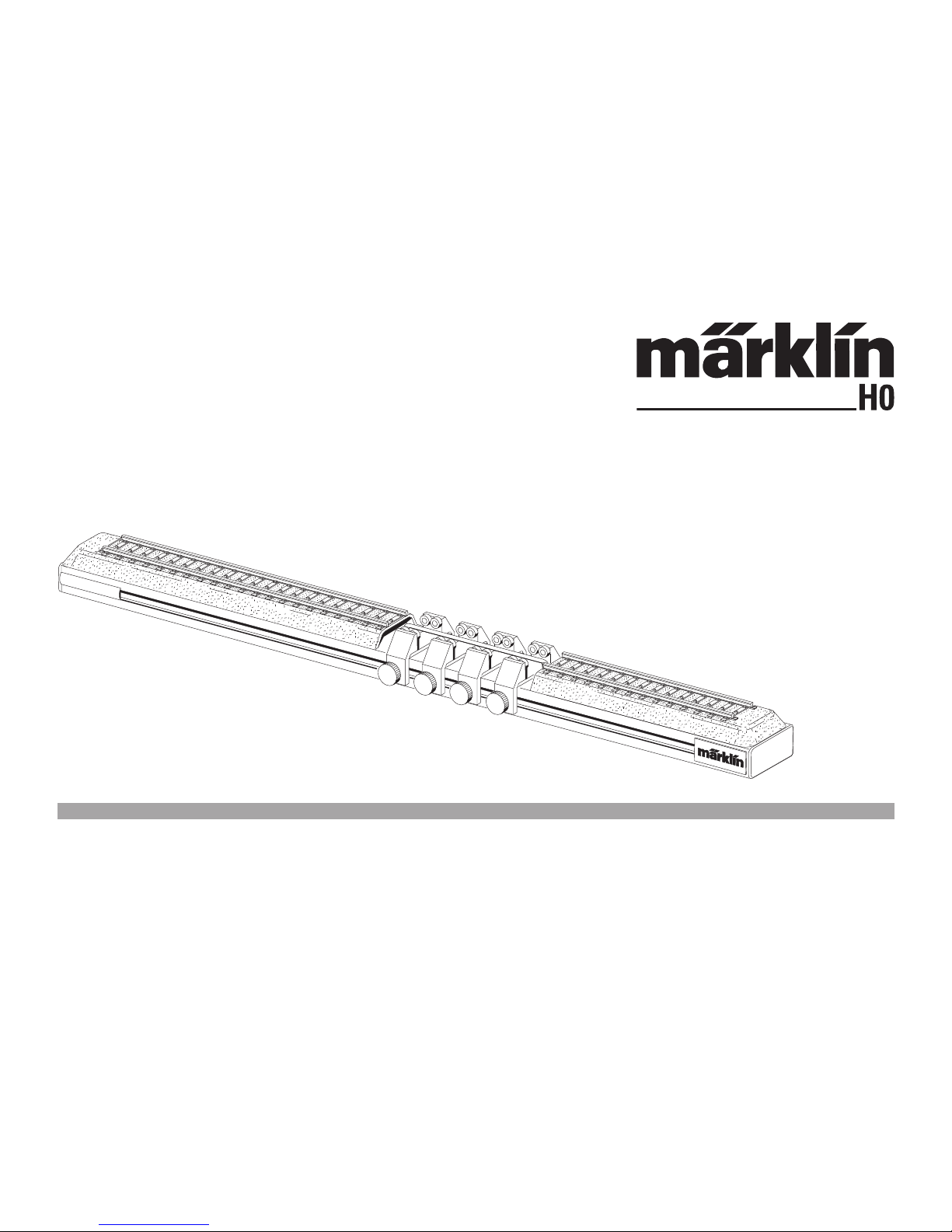

Marklin 78150 Bedienungsanleitung

Rollenprüfstand

78150

Funktion

Rollenprüfstand zum Austesten oder Präsentieren der

Fahrfunktionen von H0-Fahrzeugen.

• GeeignetfürLokomotivennachdemMittelleitersys-

tem(MärklinH0)undZweischienensystem(TrixH0).

• GeeignetfürdieVersorgungmitGleichstrom

(max.14V),Wechselstrom(max.16/24V)oder

einemMehrzugsystem(z.B.MärklinDigitaloder

Systems,TrixSelectrix).

• Serienmäßigmit4Rollenbockpaarenfürjeeine

angetriebeneAchse.DiePositiondieserBockpaare

istvariabel.DieAnzahldermontiertenRollenbock-

paarekannverändertwerden.

• Zusätzlich2GleisstückezurAufnahmevonnicht

angetriebenenAchsen(TendereinerDampok,Vor-

oderNachlaufgestelletc.).DaslängereGleisstück

(aufderSeitemitdenAnschlussbuchsen)istan

denFahrstromangeschlossenundmussdaher

angeschlossenbleiben.DaskürzereGleisstückam

anderenEndekannentferntwerdenundggf.mit

weiterenRollenbockpaarenersetztwerden.

• ErweiterbarmitdemRollenbockpaar78159für

Modellemitmehrals4angetriebenenAchsen.

• ErweiterbarmitdemAnzeigegerät78111zurErmitt-

lungdiverserGeschwindigkeits-undZeitgrößen.

EinweiteresRollenbockpaarmitSensorzurGe-

schwindigkeitsermittlunggehörtzumLieferumfang

von 78111.

• LängedesRollenprüfstands:400mm.

MaximaleNutzlänge:350mm.

Function

Staticrollerteststandtotestordemonstratethedrive

functionsofH0vehicles.

• Suitableforlocomotivesusingthecentralpowerrail

system(MärklinH0)andtwo-railsystem(TrixH0).

• SuitableforsupplywithDCcurrent(max.14V),AC

current(max.16/24V)orusewithamultipletrain

system(e.g.MärklinDigitalorSystems,

TrixSelectrix).

• Comesasstandardwith4pairsofrollersforeach

poweredaxle.Thepositioningofthesepairsof

rollerscanbevaried.Thenumberofinstalledpairs

ofrollerscanbechanged.

• Inaddition,thereare2tracksectionstoaccommo-

datenon-poweredaxles(thetenderonasteamlo-

comotive,frontorrearbogie,etc.)Thelongertrack

section(onthesidewiththeconnectorboxes)is

connectedtothedrivecurrentandmusttherefore

remainattached.Theshortertracksectiononthe

otherendcanberemovedand,ifnecessary,further

pairsofrollerscanbeadded.

• Canbeexpandedusingtheadditionalpairofrollers

78159formodelswithmorethan4poweredaxles.

• Canbeexpandedwiththedisplaydevice78111to

showvariousspeedsandtimes.Anadditionalpair

ofrollerswithasensortocalculatethespeedis

includedinwhatissuppliedwith78111.

• Lengthofthestaticrollerteststand:400mm.

Maximumusablelength:350mm.

Fonctionnement

Bancd’essaiàrouleauxpourtesterouprésenterles

fonctionsdemarchedesvéhiculesH0.

• Convientauxlocomotivesappartenantausystème

àlneutre(MärklinH0)etausystèmeàdeuxrails

(TrixH0).

• Convientàunealimentationencourantcontinu

(de14Vmaxi),encourantalternatif(16/24Vmaxi)

ouàunsystèmemultitrains(parex.MärklinDigital

ouSystems,TrixSelectrix).

• Ensérieavec4pairesdesupportsàrouleauxpour

chaqueessieuentraîné.Lapositiondecespaires

desupportsestvariable.Lenombredepairesde

supportsàrouleauxmontéspeutêtremodié.

• 2railssupplémentairespermettantlamiseenplace

d’essieuxnonentraînés(tenderd’unelocomotiveà

vapeur,châssisdirecteurouchâssistractéetc.)La

partiepluslonguedurail(ducôtéaveclesdouilles

deraccordement)étantraccordéeaucourantde

traction,elledoitdoncresterbranchée.Lapartie

pluscourte,surl’autreextrémité,peutêtreretirée

etcomplétée,lecaséchéant,pard’autrespaires

desupportsàrouleaux.

• Possibilitéd’extensionaveclapairedesupports

àrouleaux78159pourlesmodèlesavecplusde4

essieuxentraînés.

• Possibilitéd’extensionavecl’appareild’afchage

78111permettantdedéterminerplusieursfacteurs

devitesseetdetemps.Unepairedesupportsà

rouleauxaveccapteurpermettantdedénirla

vitesse fait partie de la fourniture de 78111.

• Longueurdubancd’essaiàrouleaux:400mm.

Longueurutilemaximum:350mm.

Functie

Testbankvoorhetuittestenofdemonstrerenvan

rijfunctiesvanH0-voertuigen.

• Geschiktvoorlocomotievenmetmiddenleidersys-

teem(MärklinH0)entweerail-systeem(TrixH0).

• Geschiktvoorgelijkstroomvoeding(max.14V),wis-

selstroom(max.16/24V)ofmeertreinen-systeem

(b.v.MärklinDigitalofSystems,TrixSelectrix).

• Standaardmet4rolbokparenvoortelkenséén

aangedrevenas.Depositievandezebokparenis

variabel.Hetaantalgemonteerderolbokparenkan

gewijzigdworden.

• Extratevens2railstukkenvooropnamevanniet

aangedrevenassen(tendervaneenstoomloc,

geleedrijdwerketc.).Hetlangererailstuk(aan

dezijdemetdeaansluitbussen)isopderijstroom

aangeslotenenmoetderhalveaangeslotenblijven.

Het kortere railstuk op het andere uiteinde kan

verwijderdwordenenevt.doorextrarolbokparen

vervangenworden.

• Uitbreidbaarmetrolbokpaar78159voormodellen

metmeerdan4aangedrevenassen.

• Uitbreidbaarmetindicator78111voorbepalingvan

diversesnelheids-entijdsvariabelen.Eenextra

rolbokpaarmetsensorvoordesnelheidsbepaling

maaktdeeluitvanhetleveringspakketbij78111.

• Lengtevandetestbank:400mm.

Maximalenuttigelengte:350mm.

Rollenprüfstand einstellen

DieeinzusetzendenTeile(AnzahlderRollenbock-

paare,EinsatzderGleisstücke)istsehrvondem

zutestendenLokmodellabhängig.Für4-achsige

Drehgestell-Lokomotivenmiteinemangetriebenen

DrehgestellistderEinsatzvondemlangenGleisstück

und2Rollenbockpaarenüblich.BeiLoksmitVor-oder

NachlaufgestellenodermitTenderistdieVerwendung

beiderGleisstückehäugvorteilhaft.

Adjusting the static roller test stand

Thenumberofpartstobeused(quantityofpairsof

rollers,tracksections)ishighlydependentonthe

locomotivemodeltobetested.For4-axlepivoted

bogielocomotiveswithapoweredbogie,itisusualto

usethelongtracksectionand2pairsofrollers.For

locomotiveswithfrontorrearbogiesorwithatender,

itisoftenadvantageoustousebothtracksections.

Réglage du banc d’essai à rouleaux

Lespiècesàutiliser(nombredepairesdesupports

àrouleaux,utilisationdesboutsderails)dépenddu

modèledelocomotiveàtester.Pourleslocomotives

àbogieà4essieuxavecunbogieentraîné,onutilise

normalementleboutderaillonget2pairesdesup-

portsàrouleaux.Pourleslocomotivesavecchâssis

directeuroutractéouavectender,l’utilisationdes

deuxboutsderailss’avèresouventavantageuse.

Testbank instellen

Detegebruikendelen(aantalrolbokparen,gebruikte

railstukken)isinhogemateafhankelijkvanhette

testenlocomotiefmodel.Voor4-assigedraaistel-loco-

motievenmetaangedrevendraaistelwordenmeestal

hetlangerailstuken2rolbokparengebruikt.Bijloco-

motievenmetgeleedrijwerkofmettenderisgebruik

vanbeiderailstukkendikwijlsvanvoordeel.

Rollenbockpaarentnehmenoderergänzen

Removing or adding a pair of rollers

Retirerouajouterunepairedesupportsàrouleaux

Rolbokpaarverwijderenofaanvullen

AnschlusseinesWechselstromtrafos,Mittelleiterbetrieb

ConnectinganACcurrenttransformer,withcentralpowerrailoperation

Branchementd’untransformateuràcourantalternatif,fonctionnementaveclneutre

Aansluitingvaneenwisselstroomtransformator,middenleider-bedrijf

AnschlussvonMärklinDigital,Mittelleiterbetrieb

ConnectingMärklinDigital,withcentralpowerrailoperation

BranchementdeMärklinDigital,fonctionnementaveclneutre

AansluitingvanMärklinDigital,middenleider-bedrijf
