marklin 81846 Installations- und Betriebshandbuch
Modell der Dampflokomotive 4-6-0
81846
2
0 - 10 V
max. ± 10 V = DC > 10 V = DC ~ AC
67011
67020 + 67030
67201
67271
3
Sicherheitshinweise
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
• Das verwendete Gleisanschlusskabel darf maximal
2 Meter lang sein.
Allgemeiner Hinweis zur Vermeidung elektromagnetischer
Störungen:
Um den bestimmungsgemäßen Betrieb zu gewährleisten, ist
ein permanenter, einwandfreier Rad-Schiene-Kontakt der
Fahrzeuge erforderlich. Führen Sie keine Veränderungen an
stromführenden Teilen durch.
Veiligheidsvoorschriften
• OPGEPAST! Functionele scherpe kanten en punten.
• De gebruikte aansluitkabel mag maximaal 2 meter lang
zijn.
Algemene aanwijzing voor het vermijden van elektroma-
gnetische storingen:
Om een betrouwbaar bedrijf te garanderen is een per-
manent, vlekkeloos wielas - rail contact van het voertuig
noodzakelijk. Voer geen wijzigingen uit aan de stroomvoe-
rende delen.
Safety Notes
• WARNING! Sharp edges and points required for operation.
• The wire used for feeder connections to the track may
only be a maximum of 2 meters / 78 inches long.
General Note to Avoid Electromagnetic Interference:
A permanent, awless wheel-rail contact is required in
order to guarantee operation for which a model is designed.
Do not make any changes to current-conducting parts.
Remarques importantes sur la sécurité
• ATTENTION ! Pointes et bords coupants lors du
fonctionnement du produit.
• Le câble de raccordement à la voie utilisé ne doit
en aucun cas dépasser deux mètres.
Indication d‘ordre général pour éviter les interférences
électromagnétiques:
La garantie de l‘exploitation normale nécessite un contact
roue-rail permanent et irréprochable. Ne procédez à aucune
modication sur des éléments conducteurs de courant.
4
5
O
I
L
20h
6
2
8
9
11
10
5
1
1
3
6
7
4
1
14
12
13
15
12

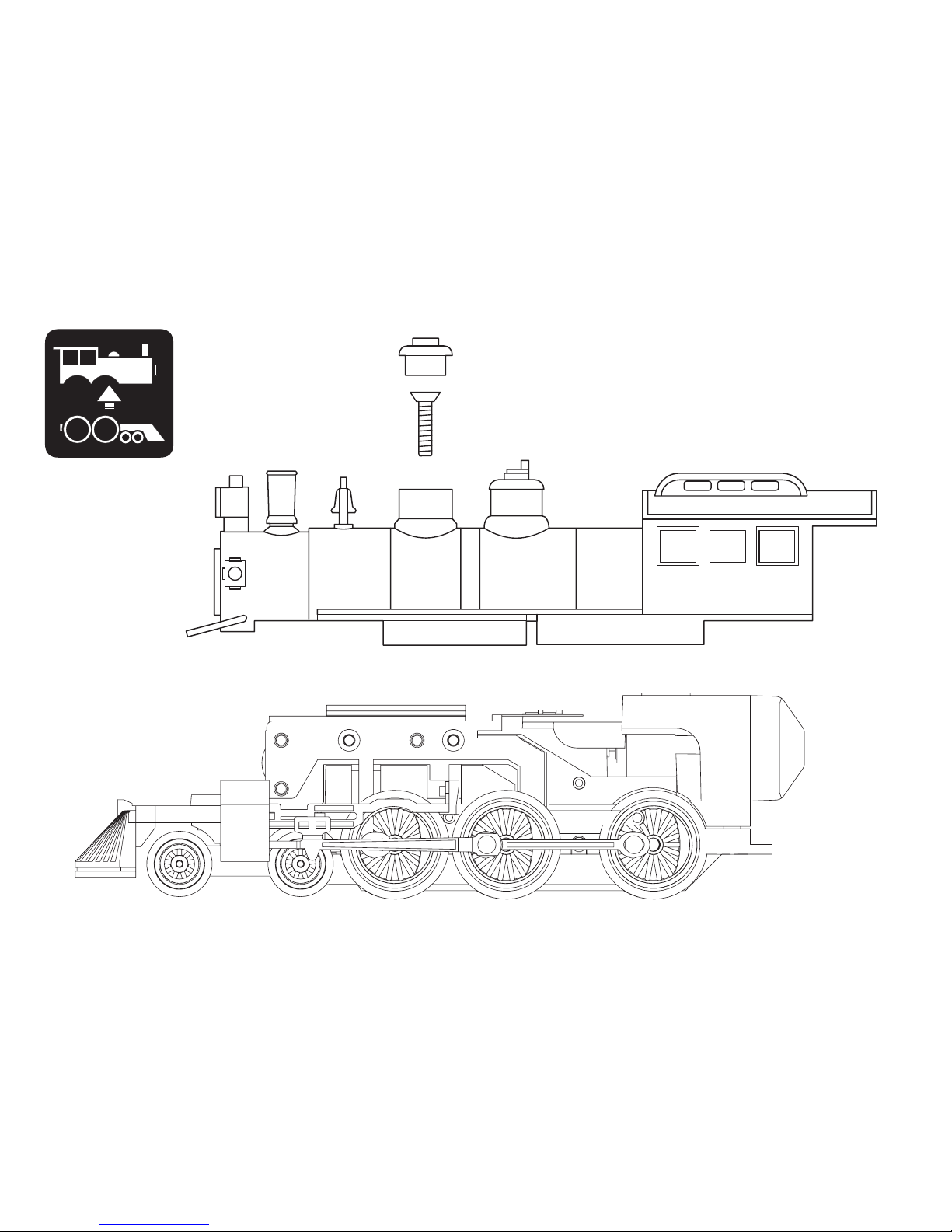

Details der Darstellung
können von dem Modell
abweichen.
7
1 Glocke, Deckel, Schienenräumer E257 568
2 Schraube E786 460
3 Motor E275 985
4 Schraube E785 550
5 Drehgestell E223 557
6 Schraube E785 150
7 Schraube E753 130
8 Zwischenradsatz E221 807
9 Abdeckung E266 010
10 Schraube E785 570
11 Schraube E785 580
12 Drehgestellrahmen E257 569
13 Radsatz E215 721
14 Isolierscheibe E721 100
15 Kupplung E166 264
Wagen
Drehgestell E224 696
Radstz E215 721
Abdeckblech Kupplung E348 370
Kupplung E166 264
Hinweis: Einige Teile werden nur ohne oder mit anderer
Farbgebung angeboten.
Teile, die hier nicht aufgeführt sind, können nur im
Rahmen einer Reparatur im Märklin-Reparatur-Service
repariert werden.
Note: Several parts are offered unpainted or in another
color. Parts that are not listed here can only be repaired
by the Märklin repair service department.
Remarque : Certains éléments sont proposés unique-
ment sans livrée ou dans une livrée différente. Les
pièces ne gurant pas dans cette liste peuvent être
réparées uniquement par le service de réparation
Märklin.
Opmerking: enkele delen worden alleen kleurloos of in
een andere kleur aangeboden. Delen die niet in de in de
lijst voorkomen, kunnen alleen via een reparatie in het
Märklin-service-centrum hersteld/vervangen worden.
Gebr. Märklin & Cie. GmbH
Stuttgarter Str. 55 - 57
73033 Göppingen
Germany
www.maerklin.com
257518/0617/Sm2Ef
Änderungen vorbehalten
© Gebr. Märklin & Cie. GmbH
www.maerklin.com/en/imprint.html
Due to different legal requirements regarding electro-magnetic compatibility,
this item may be used in the USA only after separate certication for FCC com-
pliance and an adjustment if necessary.
Use in the USA without this certication is not permitted and absolves us of any
liability. If you should want such certication to be done, please contact us –
also due to the additional costs incurred for this.
