Massoth EMOTION S PluG Bedienungsanleitung

eMOTION S PluG

Anschlussanleitung

Installation Manual

WICHTIG: Bitte lesen Sie diese

Bedienungsanleitung vor Inbetrieb-

nahme gründlich durch.

IMPORTANT: Please read this

manual thoroughly before installing

or using this product.

Inhaltsverzeichnis

Funktionsumfang ..............................

Lieferumfang.....................................

Inbetriebnahme.................................

Anschluss Analog oder Digital ..........

Konguration ....................................

Einstellung S PluG Modul .................

Update ..............................................

Technische Daten..............................

Garantie, Reparatur, Kundendienst ...

Hotline ..............................................

Table of Contents

Summary of Functions....................

Scope of Supply..............................

Hook-Up..........................................

Connection for Analog / Digital .......

Conguration ..................................

Setting S PluG module....................

Update ............................................

Technical Data.................................

Warranty, Service, Support.............

Hotline ............................................

3.1

4.1

4.2

1. Funktionsumfang

•Parallele Steuerung (keine serielle)

•Digital- und Analogbetrieb mit

automatischer Erkennung

•Resetfunktion für alle CV-Werte

•6-Kanal Soundwiedergabe

•3 Watt Verstärkerendstufe für

8 Ohm Lautsprecher

•Soundspeicher für über 2 Minuten

•4 Fahrgeräusche und 12 Nebenge-

räusche abrufbar

•16kHz Soundverarbeitung

•Taktgeber- und Reedschalteran-

schluss für Synchronisieren und

manuelle Auslösung

•Lautstärkeregelung per CV-

Programmierung (auch Sounds

einzeln)

•Sounds und Firmware änderbar

2. Lieferumfang

•eMOTION PluG S Decoder

•Anschluss- und

Kongurationsanleitung

3. Inbetriebnahme

Bauen Sie den Decoder sorgfältig

nach den Anschlussplänen in

dieser Bedienungsanleitung in die

Lok ein. Der Decoder ist generell

gegen Kurzschlüsse oder Über-

lastung gesichert. Werden jedoch

beim Einbau Kabel vertauscht oder

1. Summary of Functions

•Parallel operation (no serial)

•Digital and analog operation with

automatic recognition

•Reset function for all CV values

•6 channel play-back

•3Wattamplierfor8Ohms

loudspeaker

•Sound capacity for max. 2 mins

•4 driving sounds and 12 side

noises selectable

•16 kHz play-back frequency

•Pulse generator interface for

synchronization and reed switch

terminal for manual function

triggering

•Volume control by potentiometer

(accessory)or CV programming

(also individual Sounds)

•Sounds and software changeable

2. Scope of Supply

•eMOTION PluG S Decoder

•installation and

congurationmanual

3. Hook-Up

Install your decoder in compliance

with the connecting diagrams

in this manual. The decoder is

protected against shorts and

excessive loads.

However, in case of a connection

error e.g. a short between a light

Kabel verschiedener Funktionen

kurzgeschlossen, kann diese

Sicherung nicht wirken und der

Decoder wird zerstört.

3.1 Anschluss Analog oder Digital

Stecken Sie die das S PluG

Modul mit der 10 poligen Buchse

polungsrichtig auf die Basisplatine

der PluG-Schnittstelle. (Wenn der

PluG Decoder auf das Interface ge-

steckt ist, kann die S PluG-Modul

nicht falsch aufgesteckt werden).

Schließen Sie einen passenden

Lautsprecher und gegebenenfalls

weiteres Zubehör (Taktgeber,

Reedschalter) an der Basisplatine

an. Für Hinweise zum Anschluß

and the motor, this safety feature

cannot work and the decoder will

be destroyed subsequently.

3.1 Track Connection for Analog

and Digital Operation

Plug the S PluG module with

the 10-pin socket into the base

board of the PluG interface with

the correct polarity. (When the

Decoder is already plugged in,

the S Plug Soundmodule always

plugs in right). Connect a suitable

loudspeaker and, if necessary, ad-

ditional accessories (clock genera-

tor, reed switch) to the base board.

Please refer to the instructions of

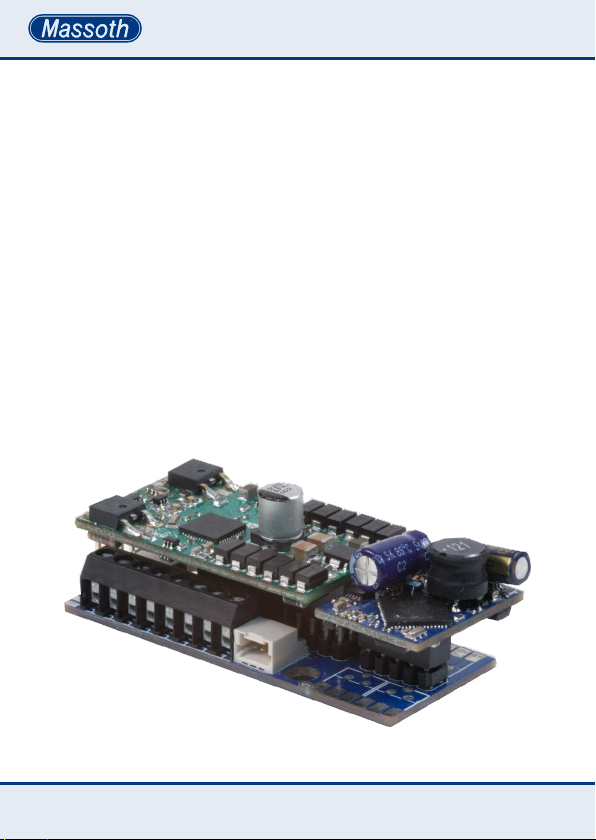

Abbildung 1: XL II PluG und S PluG auf Interface gesteckt

Illustration #1: XL II PluG and S PluG plugged on interface

schauen Sie bitte in die Anleitung

des PluG Interfaces.

4. Konguration

4.1 Einstellungen S PluG Modul

Das Soundmodul ist bereits

vorkonguriert.Esmusskeine

Lokadresse programmiert werden,

diese wird vom PluG Fahrdecoder

übernommen. Funktionsbeschrei-

bungenundCV-WertendenSie

inderKongurationsanleitung.

Nutzbar sind nur die SUSI-CV

Werte ab Seite 54.

4.2 Update

Das Soundmodul ist über den

SUSI-Bus mittels PC Modul

updatefähig.

Zum Update darf kein Fahrdeco-

der aufgesteckt sein!

Nutzen Sie hierfür unser Pro-

gramm Massoth Service Tool.

Wenn ein Update fehlgeschlagen

ist geht der Decoder automatisch

in das Notfall Updateprogramm.

Wiederholen Sie dann einfach

noch einmal das Update.

the PluG interface for connection

instructions.

4. Conguration

4.1 Settings of the S PluG module

Thesoundmoduleisprecong-

ured. There is no need to program

a locomotive address, this is taken

over by the PluG driving decoder.

Function descriptions and CV

values can be found in the con-

gurationinstructions.Onlythe

SUSI-CV values from page 54 can

be used.

4.2 Update

The sound module can be updated

via the SUSI bus using the PC

module.

No driving decoder must be

plugged on for the update!

Use our Massoth Service Tool

program for this purpose.

If an update fails, the decoder will

automatically go into the emer-

gency update program.

Then simply repeat the update

again.

5. Technische Daten

Betriebsspannung 6-24 V DC/DCC

(kurzzeitig max. 27 V)

Stromaufnahme 100-300 mA

(je nach Soundausgabe)

Lautsprecheranschluss

8 Ohm (mind. 3W)

Betriebstemperatur

-20 - 50°C

Abmessungen

18 x 25 x 18 mm (L x B x H)

Hinweis zur Temperatur: Um Kon-

denswasserbildung zu vermeiden

benutzen Sie die Elektronik bei

Temperaturen unter 0°C nur, wenn

diese vorher aus einem beheizten

Raum kommt. Die Eigenwärme

des Fahrbetriebs reicht aus

um Kondenswasserbildung zu

verhindern.

6. Gewährleistung & Kundendienst

MASSOTH gewährt die Fehlerfrei-

heit dieses Produkts im Rahmen

der gesetzlichen Vorgaben,

mindestens jedoch für 1 Jahr ab

Kaufdatum. Um Reparatur- oder

Serviceleistungen in Anspruch

zu nehmen, übergeben Sie das

Produkt bitte Ihrem Fachhändler

oder senden es direkt an den

Hersteller. Unfreie Sendungen

werden nicht angenommen. Eine

5. Technical Data

Power supply 6-24 Volts DC/DCC

(in peaks max. 27 Volts)

Current 100-300 mAmps

(depends on sound)

Loudspeaker

8 Ohm (at least 3W)

Temperature range

-20 - 50°C / -4°F to 122°F

Measurements

18 x 25 x 18 mm (L x W x H)

Note: In case you intend to utilize

this decoder below freezing tem-

peratures, make sure it was stored

in a heated environment before

operation to prevent the generation

of condensed water. The heat

generated during operation is suf-

cienttopreventcondensedwater.

6. Warranty, Service, Support

MASSOTH warrants this product

against defects in materials and

workmanship for one year from

the original date of purchase.

Other countries may have dif-

ferent legal warranty situations.

Normal wear and tear, consumer

modicationsaswellasimproper

use or installation are not covered.

Peripheral component damage is

not covered by this warranty. Valid

Kopie des Kaufbelegs sowie ein

einwandfreies Prüfetikett auf dem

Produkt werden vorausgesetzt.

Für Schäden durch unsachgemäße

Behandlung oder Fremdeingriff

oder Veränderung des Produkts

besteht kein Garantieanspruch. Der

Anspruch auf Serviceleistungen

erlischtunwiderruich.Verschleiß-

teile sind von der Garantieleistung

ausgeschlossen.

AufunsererInternetseitenden

Sie die jeweils aktuellen Broschü-

ren, Produktinformationen, Doku-

mentation und Softwareprodukte

rund um MASSOTH Produkte.

Irrtümer und Änderungen vorbe-

halten.

7. Hotline

Gerne stehen wir Ihnen für

Rückfragen zu diesem Produkt zur

Verfügung. Sie erreichen uns per

eMail unter: [email protected]

Die telefonische Hotline ist unter

+49 (0)6151-35077-38

zu bestimmten Zeiten geschaltet.

Die Telefonzeiten werden ange-

sagt.

warranty claims will be serviced

without charge within the warranty

period. For warranty service please

return the product to you dealer or

send it directly to the manufac-

turer. Return shipping charges are

not covered by

MASSOTH. Please include your

proof of purchase with the

returned goods.

Please check our web site for up to

date brochures, product informa-

tion, documentation and software

updates. Errors and changes

excepted.

7. Hotline

We will be happy to answer your

questions about this product.

You may reach us via eMail at:

[email protected]

The phone hotline is available at

+49 (0)6151-35077-38

atspecicoperationalhours.

Operational hours are announced.

QUALITY

MADE IN

GERMANY

Massoth Elektronik GmbH

Frankensteiner Str. 28 · D-64342 Seeheim · Germany

FON: +49 (0)6151-35077-0 · FAX: +49 (0)6151-35077-44

eMail: [email protected] · www.massoth.de

991091 BDA eMOTION S PluG 2018.02

032377o

RoHS

COMPLIANT

Inhaltsverzeichnis

Andere Massoth Medienkonverter Handbücher

Massoth

Massoth 8176001 Bedienungsanleitung

Massoth

Massoth eMOTION XL Bedienungsanleitung

Massoth

Massoth eMOTION XL II Merkblatt

Massoth

Massoth eMOTION XLS Bedienungsanleitung

Massoth

Massoth eMOTION XLS-M1 Handbuch

Massoth

Massoth eMOTION M Bedienungsanleitung

Massoth

Massoth eMOTION 8FL Bedienungsanleitung

Massoth

Massoth eMOTION XL II PluG Loco Bedienungsanleitung

Massoth

Massoth eMOTION XLS Bedienungsanleitung

Massoth

Massoth DiMAX 1-Channel Switch Decoder II Bedienungsanleitung

Massoth

Massoth eMOTION LS Bedienungsanleitung

Massoth

Massoth eMOTION S Bedienungsanleitung

Massoth

Massoth eMOTION LS Bedienungsanleitung

Massoth

Massoth eMOTION XLS Bedienungsanleitung

Massoth

Massoth eMOTION 10FX Bedienungsanleitung

Massoth

Massoth eMOTION XL Bedienungsanleitung

Massoth

Massoth eMOTION S Bedienungsanleitung

Massoth

Massoth DiMAX Bedienungsanleitung

Massoth

Massoth eMOTION 8FS Bedienungsanleitung

Massoth

Massoth eMOTION XXL Bedienungsanleitung

Massoth

Massoth eMOTION 8FL Bedienungsanleitung

Massoth

Massoth eMOTION XLS-Onboard Bedienungsanleitung

Massoth

Massoth DiMAX 8156001 Bedienungsanleitung

Massoth

Massoth eMOTION M Gebrauchsanweisung

Beliebte Medienkonverter Handbücher anderer Marken

SoundTraxx

SoundTraxx Blunami BLU-2200 Bedienungsanleitung

SPROLINK

SPROLINK VA1 Bedienungsanleitung

Acclaim Lighting

Acclaim Lighting DDC-1-AC Bedienungsanleitung

Nikon

Nikon AF-S TC-20E III Bedienungsanleitung

Axis

Axis AXIS Q7406 Bedienungsanleitung

Omega

Omega TAC80B-J Bedienungsanleitung

Zoom

Zoom Thunderbolt TAC-2R Bedienungsanleitung

OST

OST iConverter 10/100M Bedienungsanleitung

Vertiv

Vertiv Netsure Bedienungsanleitung

birddog

birddog MINI Bedienungsanleitung

Roland

Roland GI-10 Bedienungsanleitung

Wallenstein

Wallenstein WX310 Bedienungsanleitung

Pace

Pace MSS 200-1 Bedienungsanleitung

Solar Converters

Solar Converters EQ 12/24-50 Bedienungsanleitung

CYP

CYP EL-7400V Bedienungsanleitung

TIE

TIE MIDI 1i1o Bedienungsanleitung

DCS

DCS Vivaldi Upsampler Bedienungsanleitung

Westermo

Westermo MCW-211 SERIES Bedienungsanleitung

Massoth eMOTION S PluG Bedienungsanleitung

Beliebte Medienkonverter Handbücher anderer Marken
