Mediclinics M09A Bedienungsanleitung

www.mediclinics.com

SECADOR DE MANOS / HAND DRYERS / SÉCHE-MAINS /

HÄNDETROCKNER / SECADOR DE MÃOS / ASCIUGAMANI /

  

 

     

M09A / M09AC / M09ACS / M09AB

MANUAL DE INSTALACIÓN Y UTILIZACIÓN

INSTALLATION AND OPERATING MANUAL



MONTAGE-UND BENUTZERHANDBUCH

MANUAL DE INSTALAÇÃO E UTILIZAÇÃO



   

       

Antes de realizar cualquier operación, por favor, lea atentamente y tenga en cuenta todas

y cada una de las siguientes instrucciones de seguridad:

- Sólo un técnico cualificado puede instalar, ajustar y realizar el mantenimiento de este aparato.

Todas las operaciones que se realicen sobre él deben estar de acuerdo con la legislación y la

normativa de seguridad, tanto europea como local, que estén en vigor en ese momento.

- Tener mucho cuidado cuando se retire la carcasa ya que partes activas del aparato pueden

quedar al descubierto con el consecuente riesgo de electrocución.

- Antes de realizar cualquier manipulación eléctrica, se debe cortar la tensión eléctrica de

entrada con el objetivo de evitar el riesgo de electrocución.

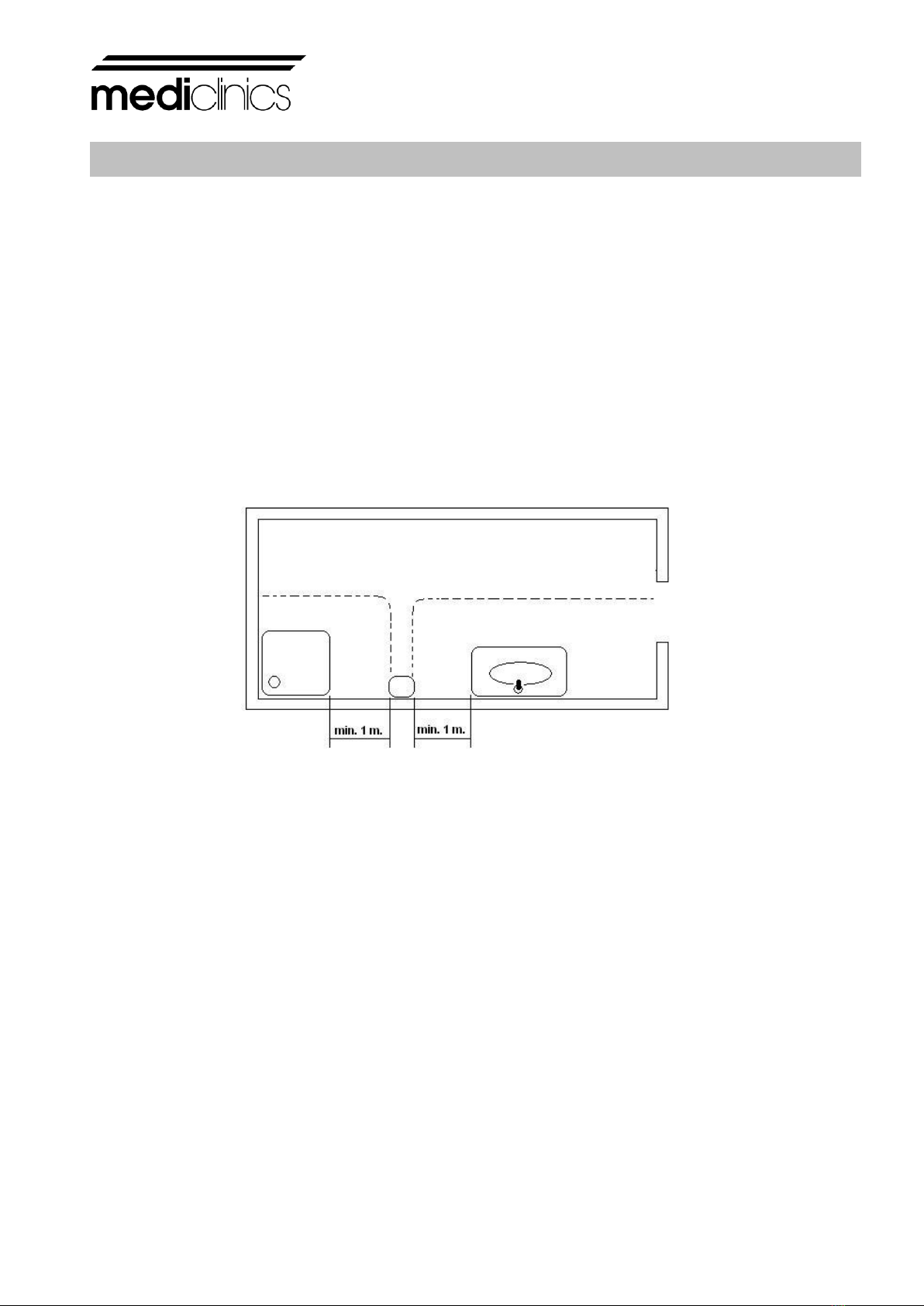

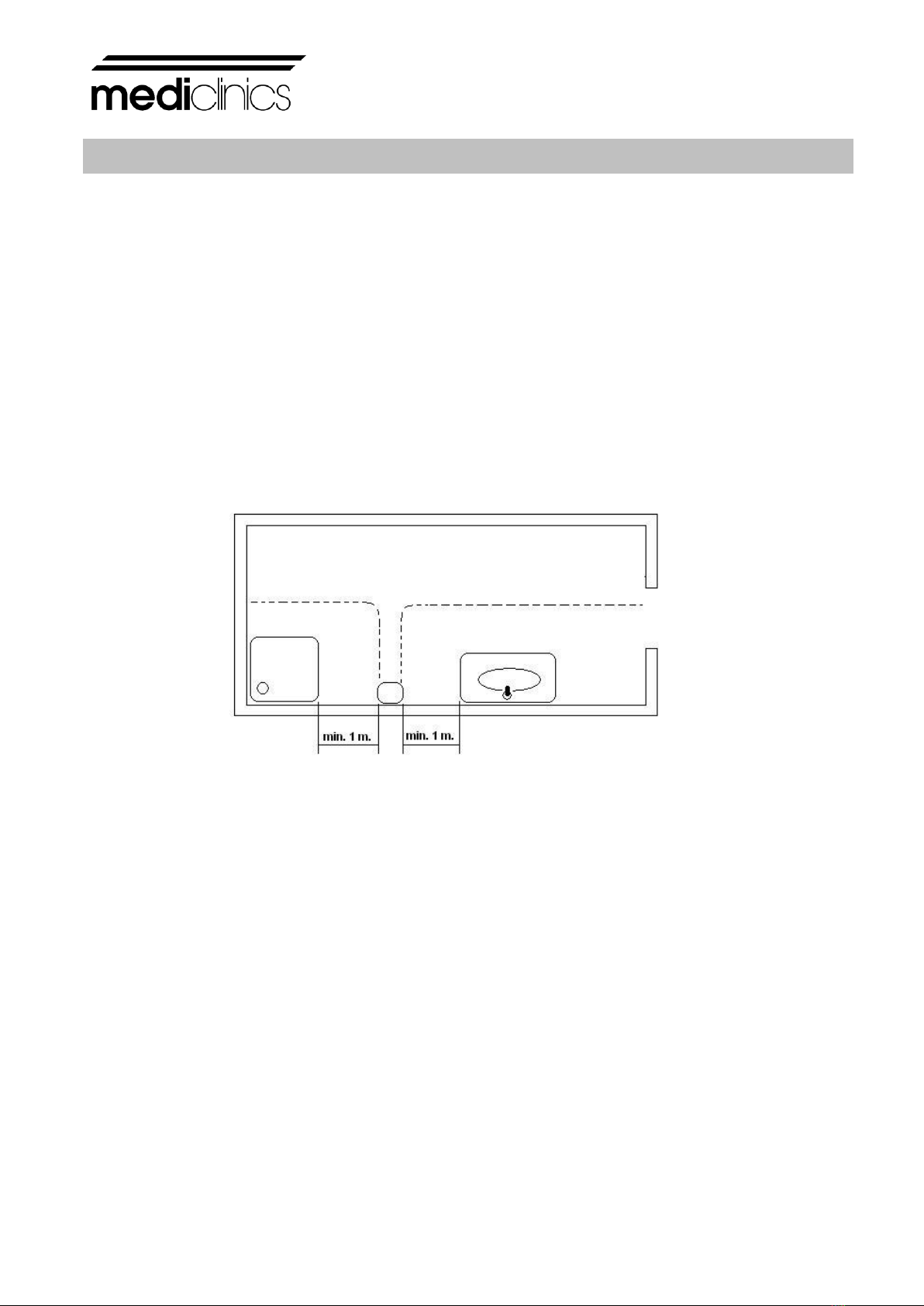

- El aparato debe ser fijado fuera del alcance de cualquier fuente de agua, cumpliendo en todo

momento las distancias de seguridad marcadas en la normativa IEC actual, tal y como se

muestra en la figura siguiente:

- Tener en cuenta también las normativas y especificaciones locales de instalación, ya que

puede darse el caso que requiera de una distancia de seguridad a una fuente de agua de más

de un metro de distancia.

- Se deben prever medios de desconexión de la red de alimentación, con una separación de

contacto de al menos 3 mm en todos los polos. Dichos medios de desconexión deben ser

incorporados a la red fija, de acuerdo con la normativa legal europea vigente.

- Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con

capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si

se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una

manera segura y comprenden los peligros que implica. Los niños no deben jugar con el

aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlo los niños

sin supervisión.

- El aparato no debe ser instalado en una superficie inflamable.

- Para fijar el secador a la pared deben seguirse las instrucciones de este manual y usar la

plantilla de montaje que también se suministra con el aparato. Fijar la máquina a la pared con

adhesivos o métodos similares está totalmente prohibido por las normas de seguridad

europeas.

INSTRUCCIONES DE SEGURIDAD

www.mediclinics.com

Los secadores de manos que integran la familia ‘Machflow’ ofrecen las siguientes

características técnicas:

Funcionamiento automático. La detección de las manos está basada en el uso de

sensores de movimiento del tipo IR.

Son aparatos del tipo clase I, con toma de tierra.

Proporcionan un haz de aire potente, concentrado y homogéneo.

La distancia de detección de las manos es ajustable.

La velocidad del aire generado por el secador de manos también se puede ajustar,

consiguiendo un equilibrio óptimo entre la potencia de secado y el nivel de ruido

acústico.

Incorporan un sistema inteligente de detección y discriminación de ‘blancos’ fijos

(mármoles, repisas o similares). Al detectar un ‘blanco’ fijo, el secador se desconecta a

los pocos segundos.

Incorpora un sistema antivandálico con parada automática. El tiempo máximo de

funcionamiento continuo es de 60 segundos.

Incorpora un motor universal de alta velocidad y el accionamiento del mismo se realiza

de forma progresiva para controlar la inercia de su par de arranque y así garantizar la

máxima vida útil del secador.

SÓLO UN TÉCNICO CUALIFICADO PUEDE REALIZAR LA INSTALACIÓN, LOS AJUSTES

NECESARIOS Y EL MANTENIMIENTO DE ESTE SECADOR DE MANOS.

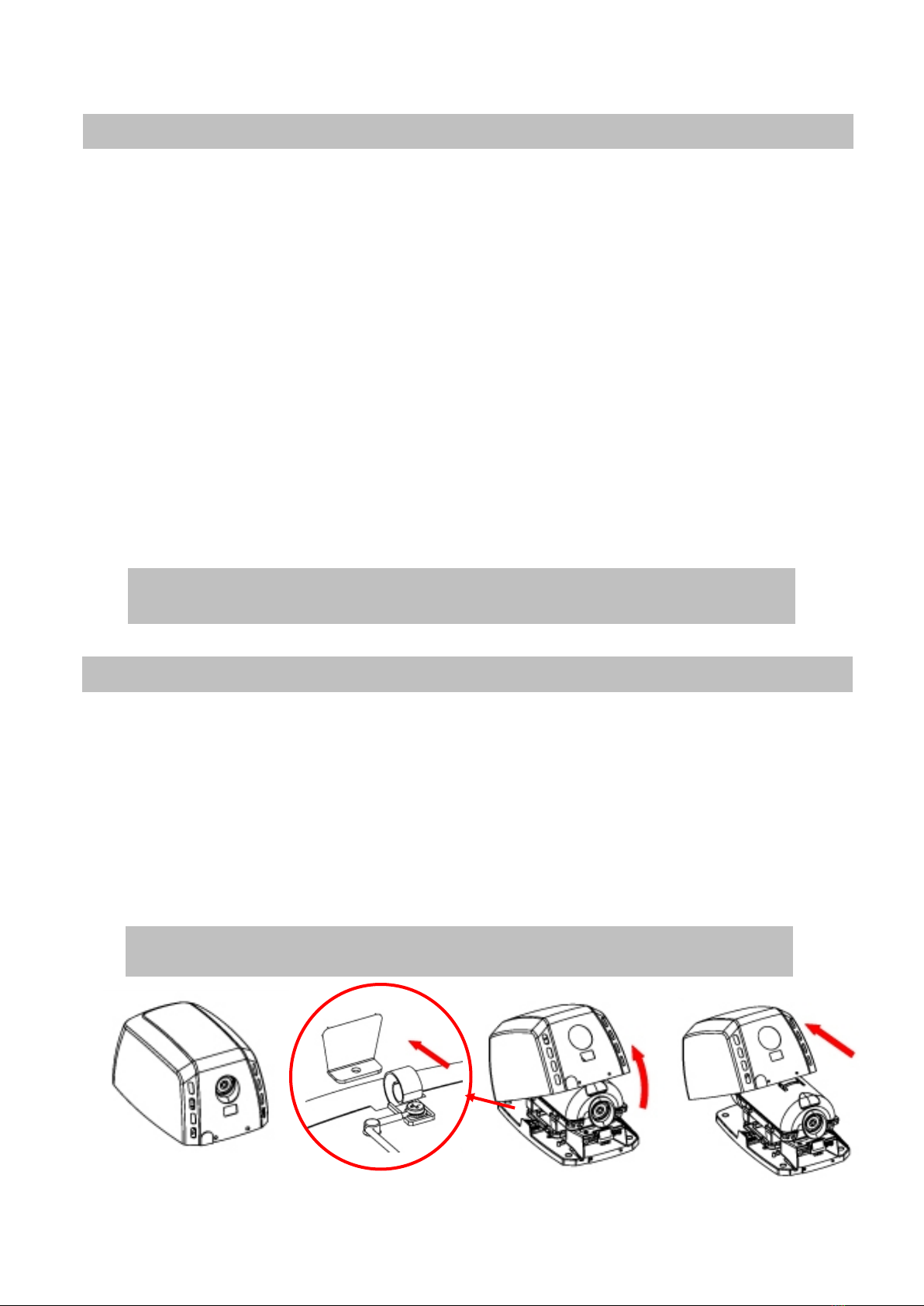

Extracción de la carcasa.

El secador de manos se suministra con la carcasa atornillada a la base. (Figura nº 1).

Extraer con cuidado la carcasa, ya que está unida a la base por una pestaña que

ensambla ambos elementos (carcasa y base) por su parte trasera (Figura nº 2).

Retirar la carcasa manteniéndola siempre inclinada (Figura nº 3) hasta extraer

completamente la pestaña superior, con precaución de:

no dañar los componentes internos, especialmente el circuito electrónico,

no rayar ni deteriorar el visor de los sensores LED,

no dañar la superficie de la carcasa.

ATENCIÓN: AL DESMONTAR LA CARCASA PARTES ACTIVAS DEL APARATO QUEDAN

ACCESIBLES.

INTRODUCCIÓN

INSTALACIÓN

Figura nº 1.

Figura nº 2.

Figura nº 3.

Montaje.

La conexión a la red eléctrica se realizará preferentemente a través de canalización posterior.

Para realizar el montaje del secador de manos seguir los siguientes pasos:

Realizar cuatro taladros de 8 mm. (0,31”) de diámetro en la pared, utilizando la plantilla

suministrada (Figura nº 4).

Limpiar todo el polvo de los agujeros realizados e insertar los tacos.

Pasar los cables de alimentación procedentes de la red eléctrica a través del agujero

de diámetro 22 mm. (0,87”) que está situado sobre la regleta de conexión del aparato

(Figura nº 5)

Atornillar con firmeza la base del aparato a la pared (Figura nº 6), asegurando que los 4

silent-blocks quedan correctamente colocados entre la base y la pared.

Realizar la conexión eléctrica de los cables de la alimentación a la regleta del secador

de manos. Conectar los cables correspondientes a las dos fases (N y L) y a la toma de

tierra en los alojamientos correspondientes de la regleta, tal y como indican sus letras

serigrafiadas (Figura nº 7).

Figura nº 4.

Figura nº 5.

Figura nº 6.

Figura nº 7.

Al llevar a cabo esta conexión se deben prever medios de

desconexión de la red de alimentación, con una separación

de contacto de al menos 3 mm. (0,12”) en todos los polos.

Dichos medios de desconexión deben ser incorporados a la

instalación fija.

El secador de manos debe ser instalado únicamente sobre

una superficie cerrada (pared, tabique o similar).

Colocar cuidadosamente la carcasa en la base del aparato.

Para ello posicionarla de arriba abajo, con una cierta

inclinación sobre la base, de manera que la pestaña de la

carcasa se inserte correctamente en su correspondiente

alojamiento de la base (Figuras nº 8 y nº 9).

Colocar los tornillos de fijación de la carcasa a la base,

apretándolos con la llave especial suministrada (Figura nº 10).

Figura nº 8.

Figura nº 9.

Figura nº 10.

www.mediclinics.com

En todo este proceso de acoplamiento de la carcasa a la base se debe tener mucho

cuidado de no dañar el circuito electrónico que se encuentra bajo la tobera del secador

de manos (Figura nº 11)

También es muy importante asegurarse que la carcasa una vez montada y atornillada

sobre la base tiene el protector de plástico correctamente alojado en la ventana inferior

que tiene forma de “U” invertida (Figura nº 12).



lavamanos (Figura nº 13). Evitar en lo posible la presencia de superficies reflectantes en

la zona de actuación del sensor IR del secador de manos.

Ajuste de la velocidad del motor y de la distancia de

detección.

El secador de manos incorpora medios de ajuste manual que permiten la regulación de la

distancia de detección de las manos y también de la velocidad del aire de secado.

Estos ajustes de la velocidad del motor y de la distancia de detección deben ser

realizados únicamente por un técnico cualificado.

Los ajustes se llevarán a cabo moviendo los respectivos cursores de los dos potenciómetros

lineales, tal y como se ilustra en la figura nº 14.

Figura nº 11.

Figura nº 12.

Figura nº 13.

Figura nº 14.

Resistencia calefactora.

Aquellos modelos que incorporan resistencia calefactora, disponen de un

interruptor ‘ON/OFF’ para encenderla o apagarla.

Figura nº 15.

La puesta en marcha del secador se realiza de forma automática, por aproximación de las

manos a la zona de detección de los LEDs, que se encuentra justo debajo de la salida de aire.

La detección de las manos y posterior encendido del aparato se basa en la emisión-reflexión-

recepción de un haz de luz IR procedente de los sensores. La distancia de detección está

aproximadamente entre 120 y 150 mm. (4,72 –5,9”).

Para conseguir un buen secado de las manos es aconsejable realizar

previamente un buen aclarado de las mismas, eliminando totalmente

los restos de jabón.

Para iniciar el proceso de secado de las manos éstas se deben

acercar a una distancia aproximada de 60 - 70 mm. (2,36 - 2,76")

de la salida de aire y frotarlas (ver figura nº 15). El secador se

detendrá a los 2 -3 segundos, una vez retiradas las manos.

El rango de detección puede ser ajustado haciendo girar el

potenciómetro tal y como se indica en la figura nº 14.

El tiempo máximo de funcionamiento continuo del secador de manos es de 60 segundos.

Superado este tiempo las manos deberán ser retiradas de la zona de detección y acercarlas de

nuevo a la misma zona si se quiere volver a arrancar de nuevo el secador de manos.

Este aparato no está preparado para que lo utilicen personas con alguna discapacidad

física, sensorial o mental o sin experiencia y/o conocimientos previos, ni niños, a no ser

que con antelación hayan recibido instrucciones sobre su uso o lo hagan bajo la

supervisión de un responsable de seguridad.

CUANDO UN NIÑO UTILICE ESTE SECADOR DE MANOS, UNA PERSONA

RESPONSABLE DEBE SUPERVISAR QUE REALIZA UN BUEN USO DEL MISMO Y

ASEGURARSE DE QUE NO ESTÁ JUGANDO CON EL.

MODO DE EMPLEO

Figura nº 15.

www.mediclinics.com

Una adecuada limpieza del secador de manos alargará su vida útil. Se recomienda extraer todo

el polvo que se haya acumulado en el interior del secador como mínimo una vez al año.

Para realizar una correcta limpieza del secador de manos se deben seguir los siguientes

pasos:

Desconectar el secador de manos de la red eléctrica.

Extraer los dos tornillos inferiores de fijación de la carcasa a la base con ayuda de la

llave especial suministrada.

Retirar la carcasa tal y como se indica en el apartado “Extracción de la carcasa” y

depositarla con cuidado sobre un paño, evitando en todo momento rozarla o rayarla.

Limpiar el polvo y extraer la suciedad que aparezca en el interior del secador de

manos, utilizando un paño seco o un cepillo de cerdas suaves.

Limpiar desde la entrada de aire al interior del motor (parte superior de la tobera)

evitando en lo posible la caída de polvo o de suciedad en el interior del conjunto

turbina-motor.

Limpiar cuidadosamente el polvo de la zona próxima al circuito electrónico de

accionamiento, ubicado en el interior de su alojamiento a modo de caja. Realizar dicha

operación con el máximo cuidado, evitando dañar en todo momento cualquier

componente de dicho circuito electrónico.

Con un paño suave limpiar la superficie de la pantalla protectora de los sensores IR.

Limpiar la carcasa utilizando una gamuza humedecida en un disolución de agua y

jabón neutro. Una vez limpiada toda la superficie se procederá a aclarar el jabón de la

carcasa con otra gamuza humedecida en agua y se secará totalmente con un paño

seco.

Cerrar el secador de manos montando nuevamente la carcasa, fijar los tornillos de

sujeción de la carcasa a la base y conectar a la red eléctrica.

Poner en marcha 2 ó 3 veces seguidas el secador de manos para asegurar la

expulsión de todo el polvo remanente.

LIMPIEZA CARCASAS CROMADAS Y DORADAS

Para la limpieza usar solo una gamuza humedecida con agua. No usar

detergentes de ningún tipo, ni ácidos, lejias, abrasivos, salfumanes, etc.

ATENCIÓN: en todo momento se debe poner mucha atención en no dañar ni

forzar ningún componente del secador de manos.

MANTENIMIENTO PREVENTIVO Y LIMPIEZA

DIAGRAMA DE CONEXIÓN

PELIGRO.

Riesgo de shock

eléctrico

- El instalador debe asegurarse que el aparato está

conectado a tierra de acuerdo con la normativa vigente.

- Debe asegurarse que la instalación eléctrica tiene un

interruptor de alta sensibilidad I n ≤ 0.03 A.

- Asegurarse que la máquina está desconectada de la

tensión principal de entrada, antes de realizar cualquier

operación de mantenimiento.

www.mediclinics.com

COMPONENTE

NÚMERO

CÓDIGO

Carcasa de acero pintada en blanco

RC9224008SMD

Carcasa de acero inoxidable acabado brillante

RC9213008SMD

Carcasa de acero inoxidable acabado satinado

RC9212008SMD

Conjunto motor

RC9111003SMD

Circuito electrónico

RC9121011SMD

Elemento calefactor

RC9141009SMD

DESPIECE BÁSICO

Before to carry on any operation, please read carefully and take into account the

following safety instructions:

-Only a qualified technician can install, adjust and maintain this device. All this operations must

be always done according to the current legal European Standards of installation and

according the local installation regulations as well.

-Be careful when the casing of the appliance is dismantled because active parts of the device

become accessible and then there is a potential risk of an electric shock.

-Before any electrical manipulation, the electrical current must be cut in order to avoid any

electric shock risk

-The device must be fixed out of reach of a water source in order to fulfil the security distances

marked into the current IEC standards and as the following figure shows:

-Be careful because local installation requirements can ask more than 1 m of safety distance.

Take into account these local requirements as well.

-Hairdryers must be fixed out of reach of a person taking a bath or a shower.

-Means for disconnection, with contact separations at least 3 mm (0.12"), must be incorporated

in the fixing wiring involving all poles, accordingly to the current legal European Standards.

-The installer must make sure that the electric system is grounded in accordance with the law

in force.

-This appliance can be used by children aged from 8 years and above and persons with

reduced physical, sensory or mental capabilities or lack of experience and knowledge if they

have been given supervision or instruction concerning use of the appliance in a safe way and

understand the hazards involved. Children shall not play with the appliance. Cleaning and user

maintenance shall not be made by children without supervision.

-The device could not be installed on a normally inflammable surface.

-To fix the hand dryer to the wall follow the instructions of this manual and use the template

provided with the device as well. To fix the machine with adhesives or similar methods is

forbidden by the European safety standards.

INTRODUCTION

ENGLISH

Andere Handbücher für M09A

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Mediclinics Trockner Handbücher

Mediclinics

Mediclinics M96A Bedienungsanleitung

Mediclinics

Mediclinics E05C Bedienungsanleitung

Mediclinics

Mediclinics E85 Bedienungsanleitung

Mediclinics

Mediclinics M12A Bedienungsanleitung

Mediclinics

Mediclinics M14ACS-UL Bedienungsanleitung

Mediclinics

Mediclinics M09A-UL Bedienungsanleitung

Mediclinics

Mediclinics Machflow Bedienungsanleitung

Mediclinics

Mediclinics E85 Bedienungsanleitung

Mediclinics

Mediclinics M99A Bedienungsanleitung

Mediclinics

Mediclinics M04A Bedienungsanleitung

Mediclinics

Mediclinics M99AB Bedienungsanleitung

Mediclinics

Mediclinics M06A Bedienungsanleitung

Mediclinics

Mediclinics M14A-UL Bedienungsanleitung

Mediclinics

Mediclinics Speedflow Plus Bedienungsanleitung

Mediclinics

Mediclinics E88 Bedienungsanleitung

Mediclinics

Mediclinics Dualflow Plus Series Bedienungsanleitung

Mediclinics

Mediclinics M02A Bedienungsanleitung

Mediclinics

Mediclinics M99A Bedienungsanleitung

Mediclinics

Mediclinics M99A-UL Bedienungsanleitung

Mediclinics

Mediclinics BabyMedi CTMEHZ-I Bedienungsanleitung

Mediclinics

Mediclinics E05 Bedienungsanleitung

Mediclinics

Mediclinics Saniflow E05A Bedienungsanleitung

Mediclinics

Mediclinics M88-UL Bedienungsanleitung

Mediclinics

Mediclinics M14ACS Bedienungsanleitung

Beliebte Trockner Handbücher anderer Marken

Bosch

Bosch WTA79200GB Bedienungsanleitung

Amana

Amana W10233410A Bedienungsanleitung

Miele

Miele TWH 780 WP Bedienungsanleitung

Asko

Asko T760 Bedienungsanleitung

Alliance Laundry Systems

Alliance Laundry Systems 25 Series Bedienungsanleitung

Bosch

Bosch Logixx 10 WTB76556GB Technisches Datenblatt

STIEBEL ELTRON

STIEBEL ELTRON Ultronic S Bedienungsanleitung

Electrolux

Electrolux EW2H328R2 Bedienungsanleitung

Beko

Beko DS8433RX1M Bedienungsanleitung

Dawlance

Dawlance Spinner DS 6000 C Bedienungsanleitung

Electrolux

Electrolux TP5080TW Bedienungsanleitung

AEG

AEG TR838P4OB Bedienungsanleitung

Indesit

Indesit IDV 75 Bedienungsanleitung

Infiniton

Infiniton SD-DG85C Bedienungsanleitung

BOMANN

BOMANN WT 5019 Bedienungsanleitung

Alliance Laundry Systems

Alliance Laundry Systems TMB795C Bedienungsanleitung

Asko

Asko T793C Bedienungsanleitung

Kenmore

Kenmore 8041 - 5.8 cu. Ft. Capacity Electric Dryer Bedienungsanleitung
