3 Hole Hob Set

Amio 01-4606

Rere 01-3609

Use of this product in non-domestic applications voids warranty.

All pipe work must be thoroughly ﬂushed prior to the installation of the mixer.

NEFA inline ﬁlters must be installed on both hot and cold supplies.

IMPORTANT

Please read all of the instructions before installation

Installation Guide

Illustration may not reﬂect actual product shape.

SPEC 001

The maximum working pressure of the ceramic cartridge is 1000kPa. Do not

hydrostatic test the installation with this mixer installed. Damage to the ceramic

cartridge may occur, voiding our warranty.

“In situ” testing

04-9905

Hot 04-9752

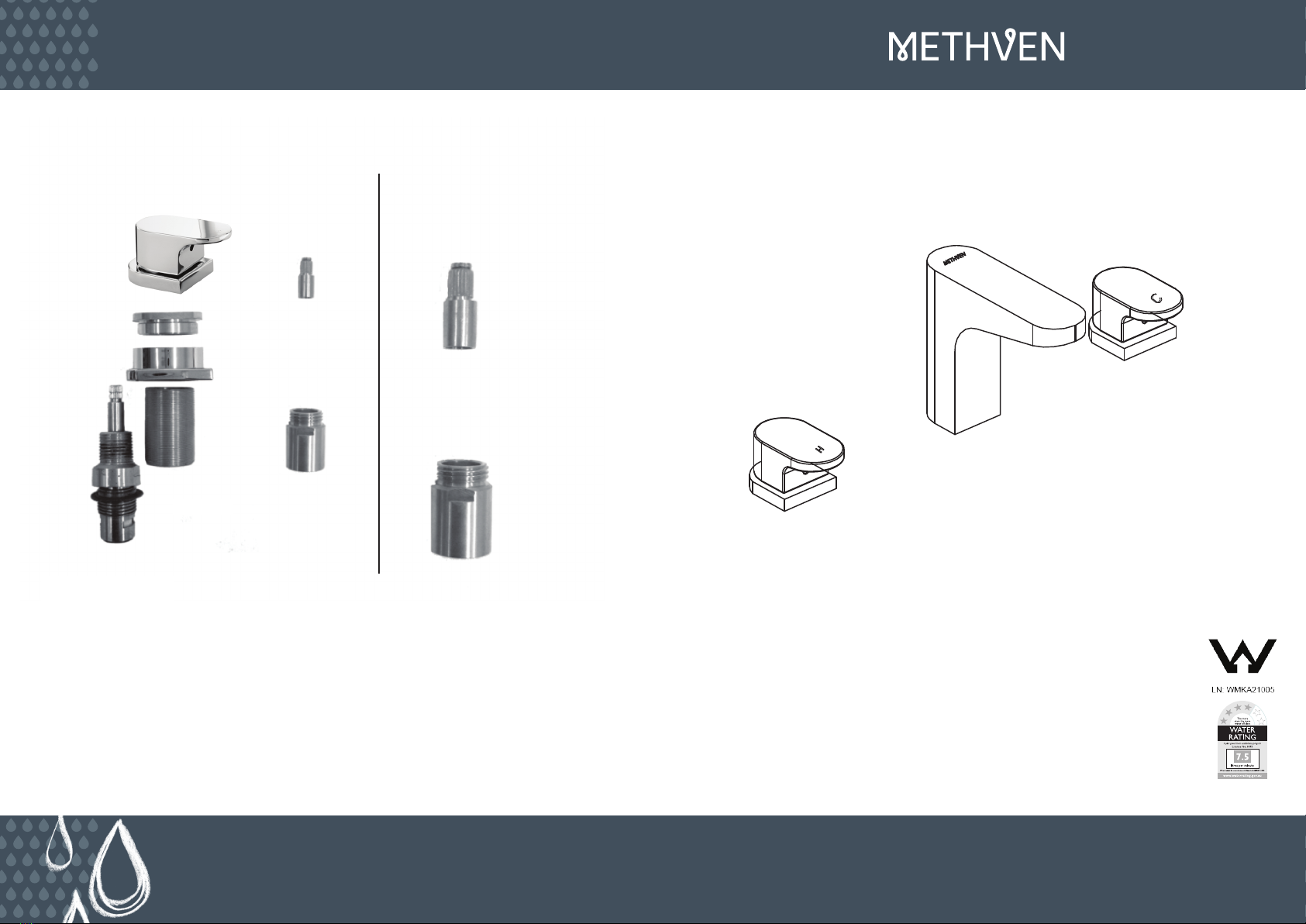

Standard Spindle &

Handle Assembly Set Up

Spindle Handle

Extension 04-9837

Spindle Flange M x F

Extension 04-9875

SPARE PARTS

(NOT INCLUDED)

Cold 04-9769

We recommend that this product is installed by a licensed plumber.

THE METHVEN GUARANTEE

The warranty statement shall apply to all tapware & showers supplied by Methven

For more information visit www.methven.com

THIS WARRANTY ISSUED BY: Methven Australia Pty Ltd, Melbourne Australia

Technical Speciﬁcations

Inlet Connections: All 1/2" BSP

Operating Pressure: 150kPa - 500kPa

Operating Temperatures: Recommended hot water supply 50°C,

maximum 70°C. AS 3500 requires all hot

water supplies to any sanitary ﬁtting to be

tempered to 50°C.

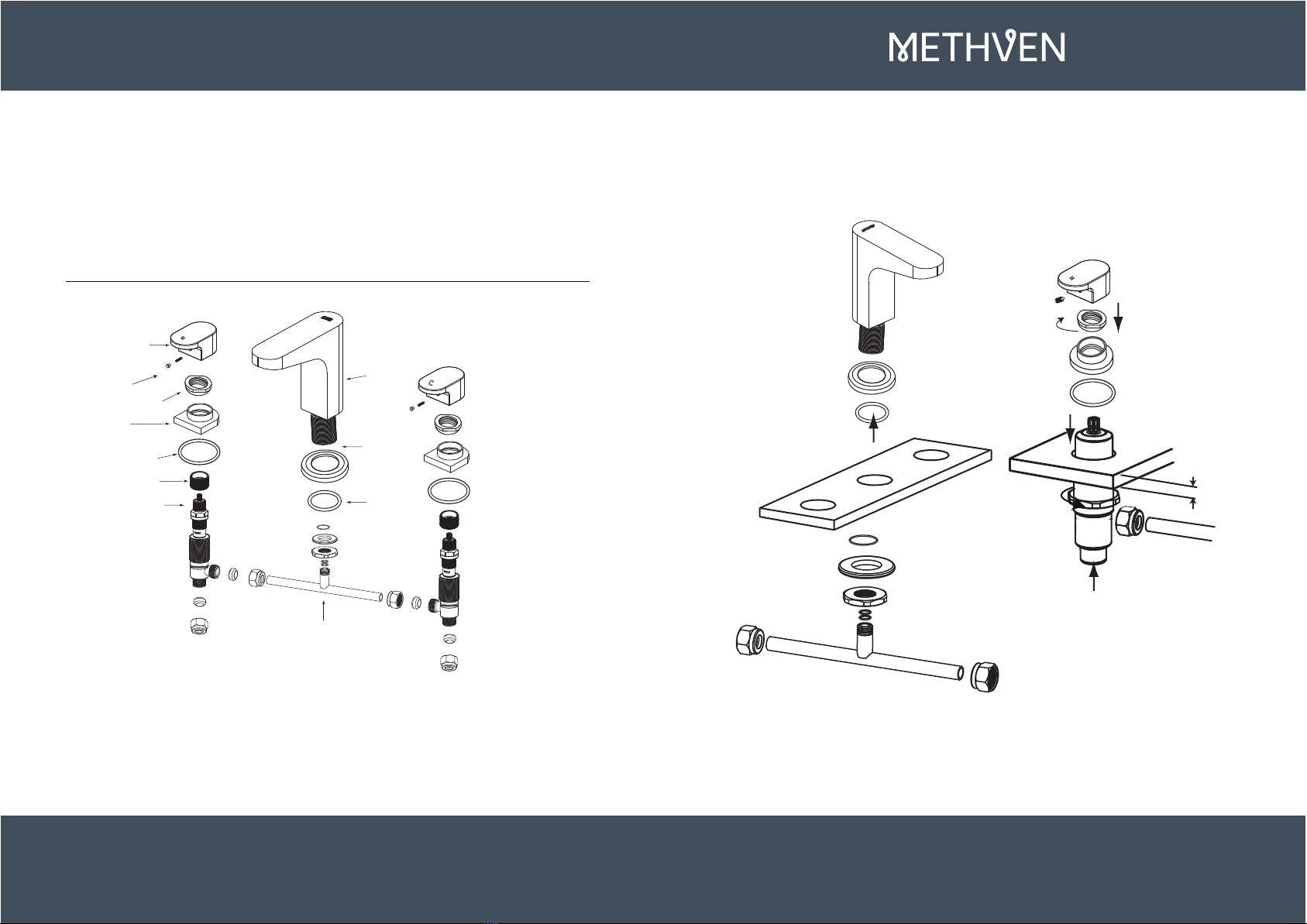

Spout

Handle

Base Ring

O Ring

T Piece

Flange

O Ring

HOT COLD

Installation

Grub

Screw

Connection

Spindle

Locking Nut

INLET

30 MAX

(1 ⁹⁄₅₀")

HOT

COLD

CMY
