Ihr Beitrag zum Umweltschutz
Entsorgung der Transportverpackung
Die Verpackung schützt das Gerät vor
Transportschäden. Die Verpackungs-
materialien sind nach umweltverträgli-
chen und entsorgungstechnischen Ge-
sichtspunkten ausgewählt und deshalb
recyclebar.
Das Rückführen der Verpackung in den
Materialkreislauf spart Rohstoffe und
verringert das Abfallaufkommen. Ihr
Fachhändler nimmt die Verpackung zu-
rück.
Entsorgung des Altgerätes
Altgeräte enthalten vielfach noch wert-
volle Materialien. Geben Sie deshalb Ihr
Altgerät entweder über Ihren Händler
oder über das öffentliche Sammelsys-
tem in den Materialkreislauf zurück. Bit-
te sorgen Sie dafür, dass das Altgerät
bis zur Entsorgung kindersicher aufbe-
wahrt wird.

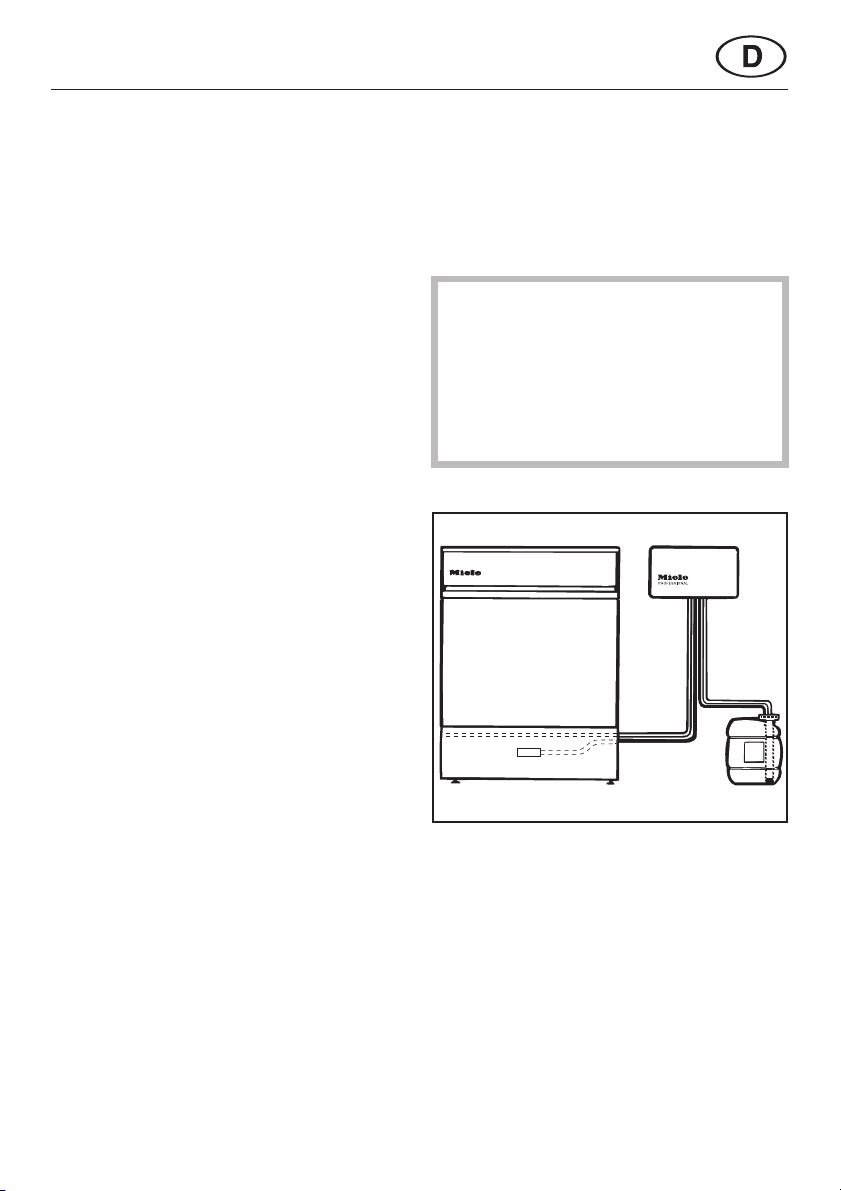

Das DOS-Modul G 10 ist ein externes
Dosiersystem. Es dosiert in den ent-
sprechenden Programmabschnitten au-
tomatisch flüssige Spülzusätze.
DOS-Module können auch nachträglich
montiert und angeschlossen werden.
DOS-Module dürfen nur vom
Miele-Kundendienst angeschlossen
werden.
Beachten Sie die Sicherheitshinwei-
se des Gerätes, an welches das
DOS-Modul angeschlossen wird.
Die Anschlüsse für die Stromversor-
gung und den Dosierschlauch befinden
sich an der Geräterückwand der Spül-
automaten.
Gerätebeschreibung
3
G 7804
a= Anschluss Stromversorgung
Neutralisationsmittel
b= Anschluss Dosierschlauch
Neutralisationsmittel
90 cm breite Geräte
a= Anschluss Stromversorgung
Nachspülmittel /
Neutralisationsmittel
b= Anschluss Dosierschlauch
Nachspülmittel /
Neutralisationsmittel
Für die Wandmontage liegen dem
DOS-Modul zwei Linsenblechschrau-
ben (4,8 x 32) und zwei Dübel (8 mm)
bei.

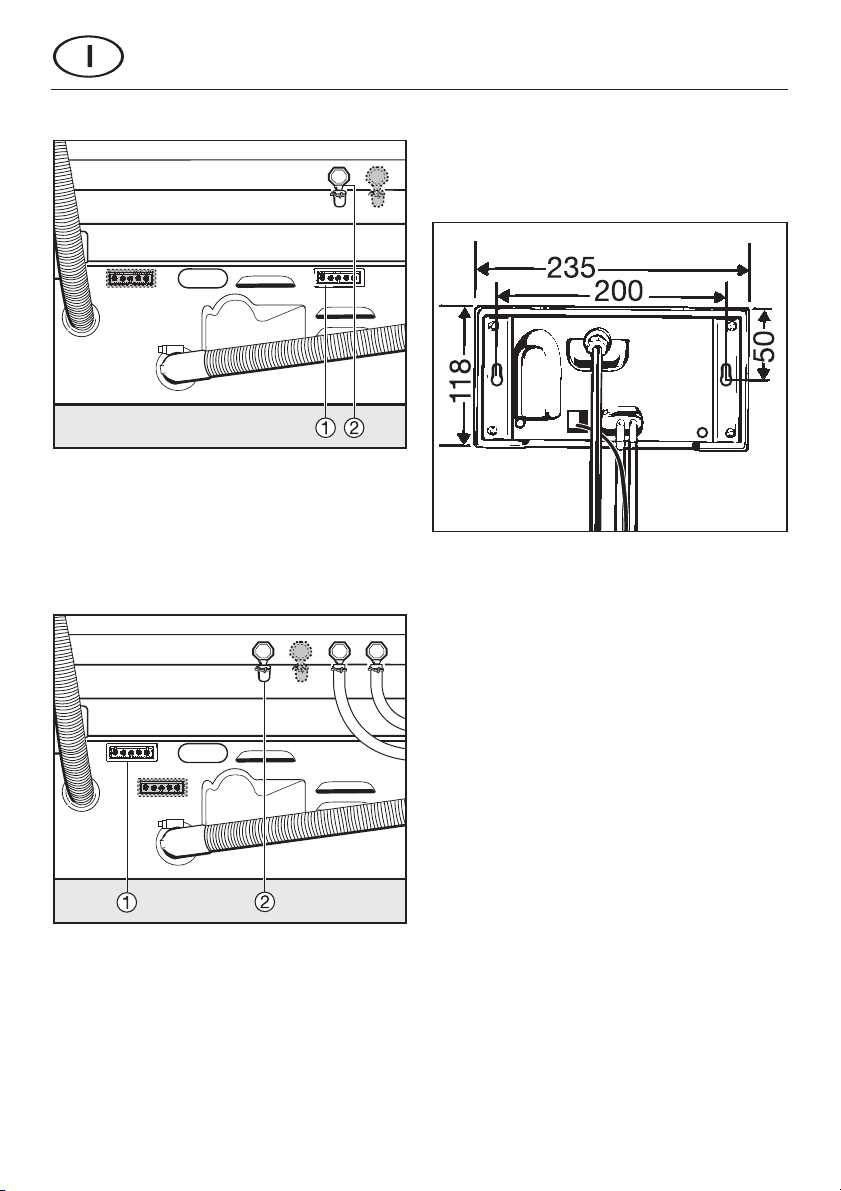

Maße:
^Modul an der Wand anbringen.
^Stromversorgung und Dosier-
schlauch anschließen.
^Verschlussstopfen der Sauglanze
verschieben, um die Länge der
Sauglanze der Containergröße anzu-
passen.
^Behälter füllen, die Sauglanze einset-
zen und Verschlussstopfen fest zu-
drehen.
Entlüftung und Einstellung der Dosier-
mengen sind in den Gebrauchsanwei-
sungen der Spülautomaten beschrie-
ben.
Montage und Anschluss
4
Caring for the environment
Disposal of packing
The transport and protective packing
has been selected from materials which
are environmentally friendly for disposal
and can normally be recycled.
Ensure that any plastic wrappings,
bags etc. are disposed safely and kept
out of the reach of babies and young
children. Danger of suffocation!
Rather than just throwing these ma-
terials away, please ensure they are
offered for recycling.
Disposal of your old machine
Old machines may contain material
which can be reclaimed or recycled.
Please contact your dealer, your local
waste collection centre or scrap mer-
chant about potential recycling
schemes. Ensure that the machine
presents no danger to children while
being stored for disposal.
The DOS-Module G10 is an external
dispensing unit. It automatically dis-
penses liquid cleaning agents at the
correct programme stage.
DOS-Modules can also be fitted and
connected up after the machine has
been installed.
DOS-Modules must only be con-
nected by a Miele authorised and
trained service technician.
Read the warning and safety instruc-
tions for the machine to which the
DOS-Module is connected.
The connections for the mains cable
and dispenser hose are on the back of
the machine.
Description of the machine
5
G 7804
a= electrical supply connection
neutralising agent
b= dispenser hose connection
neutralising agent
90 cm wide machines
a= electrical supply connection
rinsing agent / neutralising agent
b= dispenser hose connection
rinsing agent / neutralising agent
For wall mounting the DOS module two
screws (4.8 x 32) and two plugs (8 mm)
are included with the unit.
Dimensions:
^Mount the module in a suitable loca-
tion on the wall.
^Connect the dispenser pump and
electricity supply.
^Adjust the position of the cover caps
along the siphon tube so that the
tube will reach the bottom of the con-
tainer.
^Fill the storage container with the rel-
evant agent, feed the siphon tube
into the container and tighten the
cover cap securely.
DOS-Module venting and dispensing
instructions are given in the Operating
Instruction booklet for the machine.
Installation and connection
6
Votre contribution à la protec-
tion de l’environnement
Elimination de l’emballage
L’emballage protège l’appareil des ava-
ries de transport. Les matériaux utilisés
sont choisis en fonction de critères éco-
logiques de façon à en faciliter le recy-
clage.
Le recyclage de l’emballage écono-
mise les matières premières et réduit le
volume des déchets à éliminer. En prin-
cipe, le revendeur reprend l’emballage
à la mise en service de l’appareil.
Elimination de l’ancien appareil
Les anciens appareils comportent dans
de nombreux cas des matériaux recy-
clables. Remettez le vôtre au revendeur
lors de la livraison d’un nouvel appareil
ou à une décharge assurant le recy-
clage des matériaux.
Veuillez vous assurer que votre ancien
appareil sera conservé sans le moindre
risque pour les enfants jusqu’à son en-
lèvement.

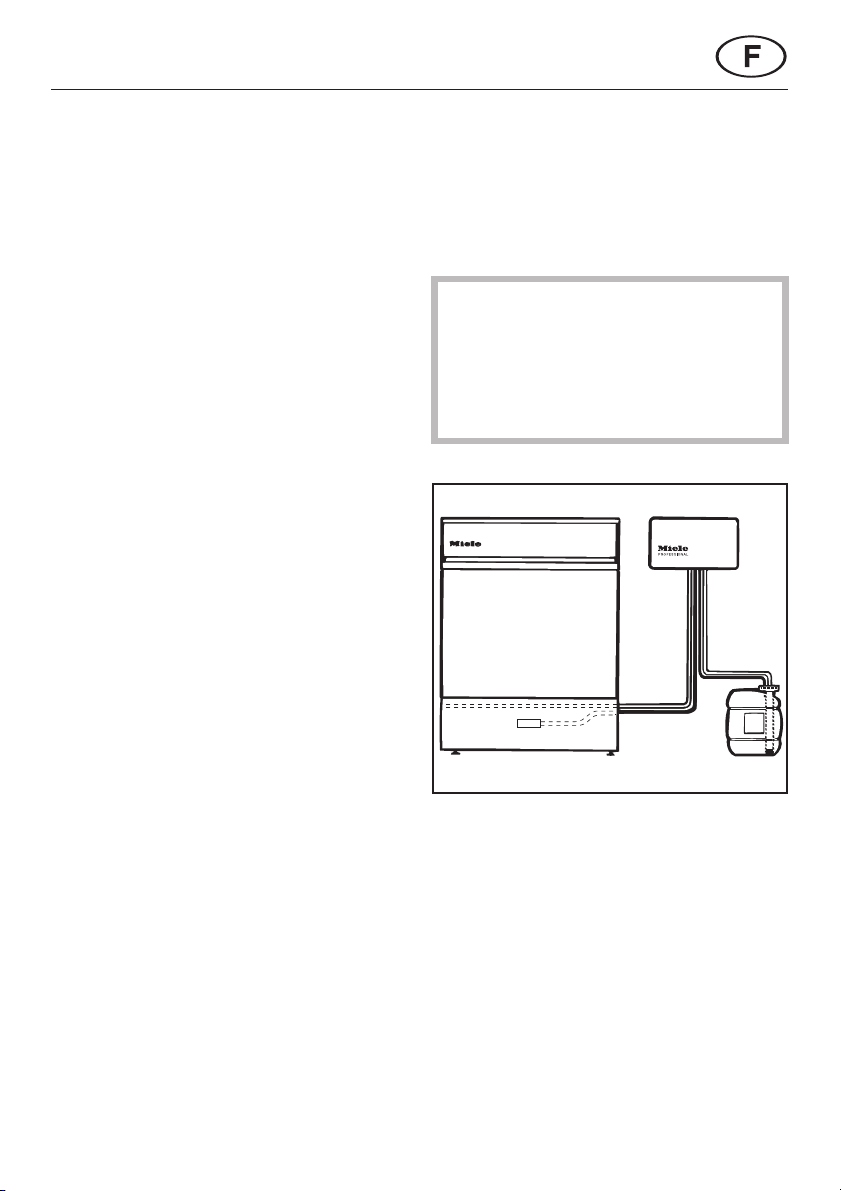

Le module DOS G 10 est un doseur ex-
terne qui dose automatiquement les
produits liquides à la phase de pro-
gramme appropriée.
Le module DOS peut être monté et rac-
cordé à une machine déjà en service.
Les modules DOS ne doivent être
raccordés que par le SAV Miele.
Respectez les prescriptions de sé-
curité de la machine à laquelle est
raccordé le module DOS.
Les branchements pour l’alimentation
électrique et le tuyau du doseur se trou-
vent à l’arrière de l’appareil.
Description de l’appareil
7
G 7804
a= Branchement pour alimentation
électrique produit de neutralisation
b= Raccordement pour tuyau du
doseur produit de neutralisation
Appareils de 90 cm de large
a= Branchement pour alimentation
électrique produit de rinçage final/
produit de neutralisation
b= Raccordement pour tuyau du
doseur produit de rinçage final/
produit de neutralisation
Deux vis (4,8 x 32) et deux chevilles
(8 mm) sont fournies avec le module
DOS pour réaliser le montage mural.
Dimensions :
^Posez le module au mur.
^Raccordez le tuyau du doseur et l’ali-
mentation électrique.
^Déplacez l’obturateur de la buse
d’aspiration pour l’adapter à la taille
du container.
^Remplissez le réservoir, fixez la buse
d’aspiration et vissez l’obturateur.
L’opération d’amorçage et le réglage
des dosages des modules DOS sont
décrits dans le mode d’emploi de l’ap-
pareil.
Montage et raccordement
8
Il vostro contributo alla tutela
dell’ambiente
Smaltimento dell’imballaggio
L’imballaggio impedisce che la macchi-
na subisca danni derivanti dal traspor-
to. I materiali impiegati per l’imballaggio
sono stati selezionati secondo criteri di
rispetto per l’ambiente e facilità nello
smaltimento e pertanto sono riciclabili.
Il reintegro dell’imballaggio nel circuito
dei materiali consente di risparmiare
materie prime e riduce quindi il volume
degli scarti. L’imballaggio è general-
mente ritirato dal rivenditore.
Smaltimento delle vecchie apparec-
chiature
Le vecchie apparecchiature contengo-
no ancora sostanze preziose. Reinte-
grate quindi il Vostro vecchio apparec-
chio nel circuito dei materiali mediante
il Vostro rivenditore di fiducia o il siste-
ma pubblico di raccolta. Conservare in
luogo sicuro la macchina fino a quando
potrà essere correttamente smaltita.
Il modulo DOS è un sistema esterno di
dosaggio. Con l’ausilio di questa tecni-
ca di dosaggio gli additivi liquidi ven-
gono automaticamente dosati nel relati-
vo settore programma.
Montaggio e allacciamento dei moduli
DOS possono essere eseguiti successi-
vamente.
I moduli DOS possono essere allac-
ciati solo dall’assistenza tecnica
Miele.
Tenere presente le indicazioni per la
sicurezza della macchina, alla quale
viene allacciato il modulo DOS.
Gli allacciamenti per l’alimentazione di
corrente e il tubo di dosaggio si trovano
sulla parete posteriore della macchina.
Descrizione apparecchio
9
G 7804
a= all. alimentazione corrente
neutralizzante
b= all. per tubo dosaggio
neutralizzante
Macchine, larghe 90 cm
a= all. alimentazione corrente
brillantante / neutralizzante
b= all. per tubo dosaggio
brillantante / neutralizzante
Per il montaggio al muro, al modulo
DOS sono allegate due viti (4,8 x 32) e
due tasselli (8 mm).
Misure:
^Applicare il modulo al muro.
^Allacciare il tubo di dosaggio e
l’alimentazione di corrente.
^Spostare il tappo di chiusura dell’asta
d’aspirazione per adattare la lun-
ghezza dell’asta al volume del conte-
nitore.
^Riempire il contenitore, introdurre
l’asta d’aspirazione e chiudere salda-
mente il tappo di chiusura.
Il procedimento di sfiato e l’impostazio-
ne della quantità di dosaggio vengono
descritti nell’istruzione d’uso della mac-
china.
Montaggio e allacciamento
10
