Diese Montageanweisung beschreibt

alle Arbeitsschritte, die sich auf das An-

bringen des Dekorsets GDU beziehen.

In der Gebrauchsanweisung des Ge-

schirrspülers finden Sie alle weiteren In-

stallations- und Montagehinweise.

Dekorset GDU für Unterbau (U)-Ge-

schirrspüler

Mit dem Dekorset (GDU) kann ein i-Ge-

schirrspüler zu einem U-Geschirrspüler

umgerüstet werden.

Basisgerät für einen Unterbau (U)-Ge-

schirrspüler ist ein integrierbarer (i)-Ge-

schirrspüler.

Das Dekorset GDU besteht aus:

1. Frontblende mit eingesetzter

Dekorplatte,

2. Sockelblende mit Haltewinkeln.

Das Dekorset GDU ist serienmäßig ge-

fertigt für Küchen mit einer Sockelhöhe

(Unterkante Küchenschranktür bis zum

Fußboden) von:

1. 70 mm (= 840 mm Einbauhöhe)

2. 120 mm (= 890 mm Einbauhöhe).

Für die Schweiz gelten folgende Sockel-

höhen:

1. 70 mm (= 840 mm Einbauhöhe)

2. 100 mm (= 870 mm Einbauhöhe)

Zur farblichen und maßlichen Anpas-

sung an die Front Ihrer Küche kann die

werkseitig eingesetzte Dekorplatte ge-

gen eine zur Küche passende Platte aus-

getauscht werden (siehe ,,Sonderfälle“).

Führen Sie zunächst die Arbeits-

schritte 1 - 3 durch!

Diese Arbeitsschritte finden Sie in

der Gebrauchsanweisung im Kapi-

tel ,,i-Geschirrspüler aufstellen“.

1. Arbeitsplattenschutz anbringen

2. Geschirrspüler in eine Nische

einbauen

3. Bedienungsblende anbringen

Bevor Sie die Bedienungsblende anbrin-

gen, müssen die Adapterleisten entfernt

werden (siehe Abbildung).

Dem Geschirrspüler liegen ein H-förmi-

ges Blech und zwei Schablonen bei.

Bewahren Sie diese Teile und die Adap-

terleisten auf, um den Geschirrspüler

z. B. beim Kauf einer neuen Küche wie-

der in ein i-Gerät umrüsten zu können.

Adapterleisten als ganzes Paket aus

den Steckschlitzen der Bedienungs-

blende drücken.

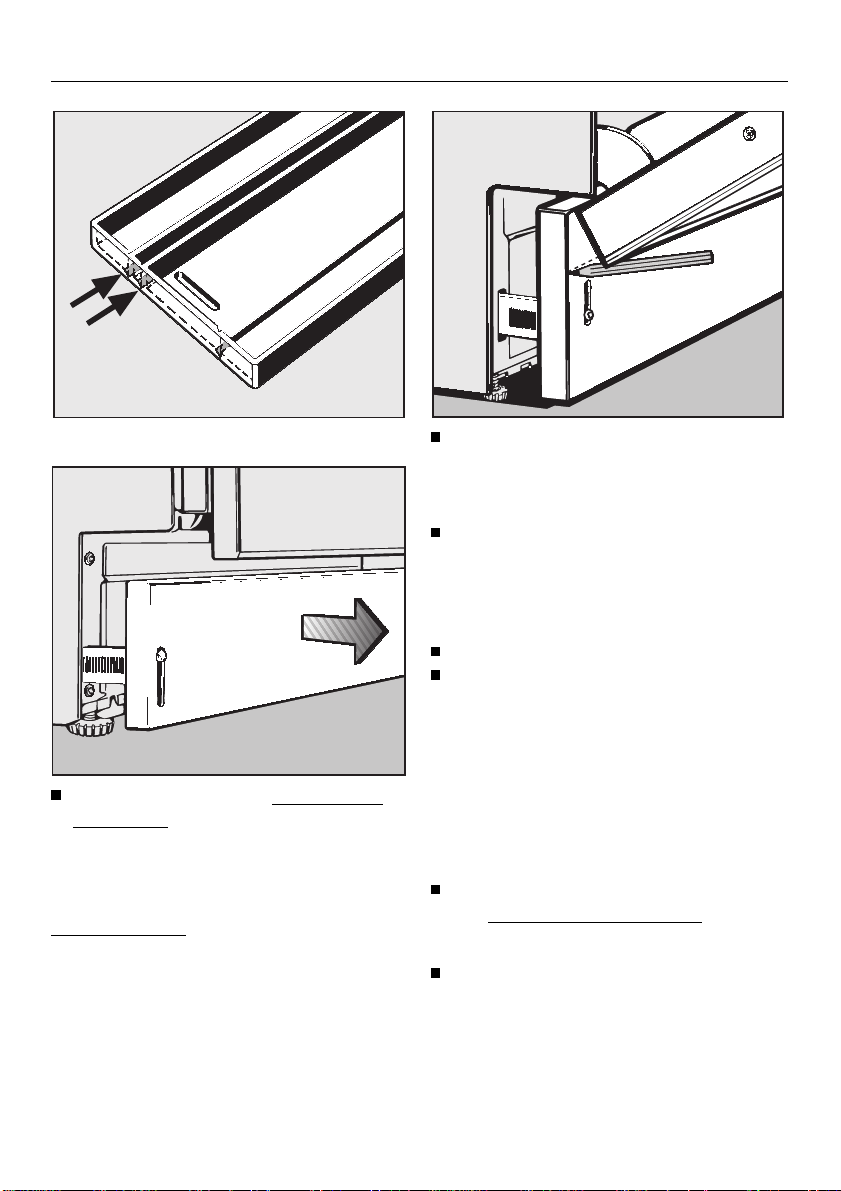

4.Frontblende anbringen

Geschirrspüler so weit aus der

Nische ziehen, daß die seitlichen

Befestigungsschrauben dfür die

Frontblende problemlos zugänglich

sind.

Frontblende schräg unter der Bedie-

nungsblende ansetzen bund in die

Schlitze des Türaußenblechs ein-

schwenken c.

Darauf achten, daß die Oberkanten

der Frontblende sauber von unten in

die Bedienungsblende eintauchen.

Befestigungsschrauben dan bei-

den Seiten des Türaußenblechs fest-

ziehen.

Mit beiliegenden Kunststoffstopfen

die Öffnungen der Befestigungsme-

chanik verschließen.

Geschirrspüler wieder in die Nische

schieben.

In den meisten Fällen paßt die Front-

blende farblich und maßlich zur Küche.

Dann mit Arbeitsschritt 7 fortfahren.

Sollte jedoch eine farbliche oder maßli-

che Anpassung erforderlich sein, siehe

Abschnitt ,,Sonderfälle“.

Sonderfälle

Die Frontblende kann wie folgt an die

Front der Küche angepaßt werden:

Fall A / Farbanpassung:

Die Frontblende paßt in der Höhe zu

den nebenstehenden Küchenschrän-

ken. Die serienmäßige Dekorplatte soll

jedoch durch eine farblich zur Küche

passende Platte ausgetauscht werden.

Für den Zuschnitt einer neuen Dekor-

platte werksseitige Maße entspre-

chend der Breite des Geschirrspü-

lers verwenden.

Dann mit Arbeitsschritt 6 fortfahren.

Fall B / Maßanpassung:

Die Frontblende soll in der Höhe den

nebenstehenden Küchenschränken an-

gepaßt werden.

Mit Arbeitsschritt 5 fortfahren.

Fall C / Farb- und Maßanpassung:

Die Frontblende soll in der Höhe und in

der Farbe den nebenstehenden Kü-

chenschränken angepaßt werden.

Mit Arbeitsschritt 5 fortfahren, um

das erforderliche Maß für den Zu-

schnitt der neuen Dekorplatte zu er-

mitteln.

Entsprechende Dekorplatte beschaf-

fen und danach mit Arbeitsschritt 6

fortfahren.

Werkseitige Zuschnittmaße der De-

korplatte:

H 653 x B 587 mm (bei 60 cm breiten

Geschirrspülern)

H 653 x B 437 mm (bei 45 cm breiten

Geschirrspülern)

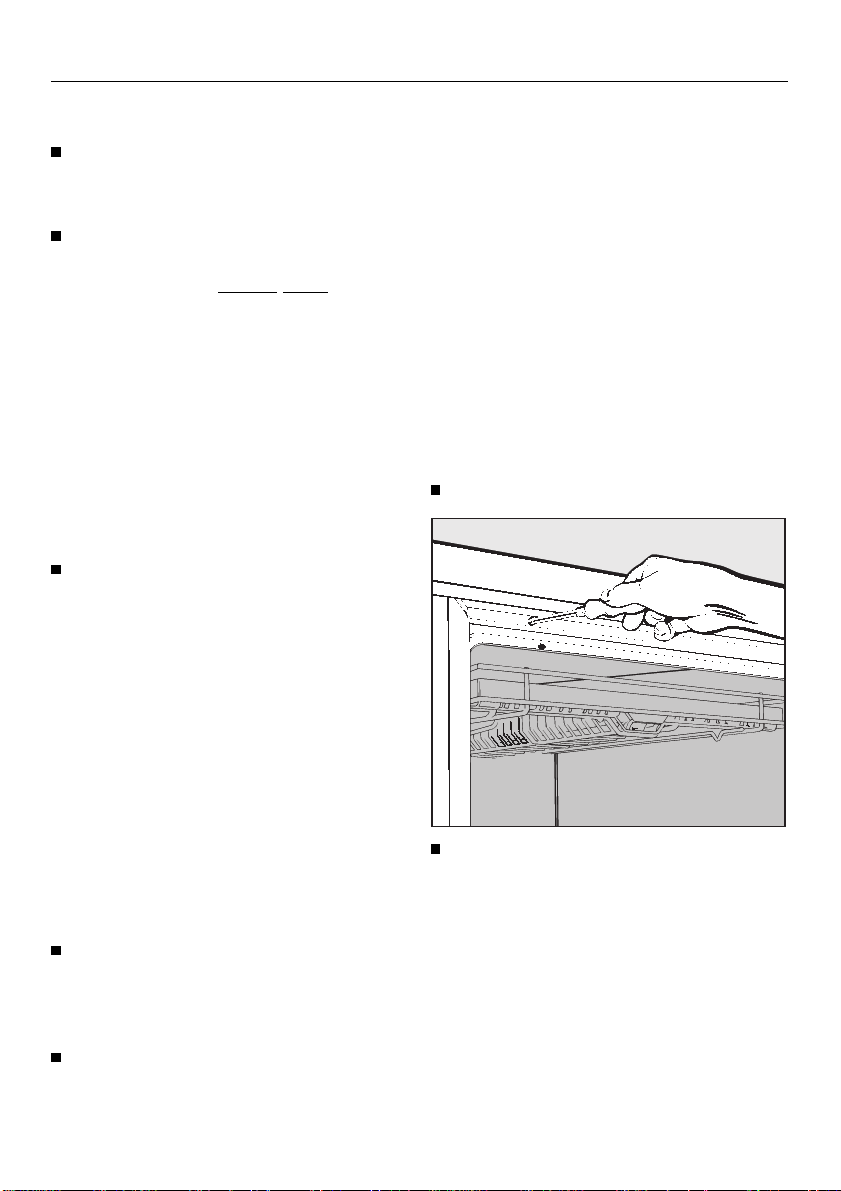

5.Höhe der Dekorplatte

ermitteln

Bevor Sie das Maß Xausmessen, muß

die Höhe des Geschirrspülers der Ni-

schenhöhe angepaßt werden.

Die Füße des Geschirrspülers so

weit herausdrehen, daß er unter die

Arbeitsplatte stößt.

Maß X:

Unterkante der Bedienungsblende bis

Unterkante der Küchenschranktür.

Höhe der Dekorplatte: Maß X+ 2 mm.

Die Zugabe von 2 mm ist erforderlich,

damit die Frontplatte in die Bedienungs-

blende eintaucht (sicherer Halt).

Beispiel:

Maß X=625mm

+ 2 mm

Höhe Dekorplatte = 627 mm

In diesem Beispiel gilt für das Kürzen

der ensprechenden Teile (Fall B oder

C) folgendes:

werkseitige Höhe 653 mm

ermittelte Höhe – 627 mm

zu kürzendes Maß = 26 mm.

6.Frontblende anpassen

Geschirrspüler so weit aus der

Nische ziehen, daß die seitlichen

Befestigungsschrauben für die Front-

blende problemlos zugänglich sind.

Befestigungsschrauben an beiden

Seiten des Türaußenblechs lösen

und Frontblende absenken.

Dekorleisten abschrauben.

Fall A / Farbanpassung:

Dekorplatte austauschen.

Fall B / Maßanpassung:

Dekorleisten, Dekorplatte, Ausgleichs-

pappe und Styropor-Distanzstück

entnehmen und jeweils oben um das

zuvor ermittelte Maß kürzen

(im vorherigen Beispiel 26 mm).

Bitte beachten:

Dekorplatte und -leisten abkleben, um

beim Kürzen Kratzer zu vermeiden.

Dem Material entsprechendes Werk-

zeug benutzen! Eventuell einen Fach-

mann um Rat fragen.

Fall C / Farb- und Maßanpassung:

Wie Fall B, jedoch Dekorplatte nicht

kürzen, sondern gegen eine pas-

send zugeschnittene Platte austau-

schen.

Für den Zuschnitt verwenden Sie die

ermittelte Höhe (X+2 mm) und für

die Breite das werksseitige Zuschnitt-

maß entsprechend der Breite Ihres

Geschirrspülers (siehe Seite 4).

Wenn die neu eingesetzte Dekorplatte

stärker als 2 mm (max. 4 mm) ist, muß

die Ausgleichspappe aus der Front-

blende entfernt werden.

In allen oben genannten Fällen:

Frontblende wieder zusammenset-

zen und wie unter Punkt 4 beschrie-

ben an die Geschirrspülerfront an-

bringen.

Geschirrspüler in die Nische schie-

ben und ausrichten.

Danach mit Arbeitsschritt 7 fortfahren.

7.Türfederung einstellen

Die Türfedern sind richtig eingestellt,

wenn die halb geöffnete Tür (ca. 45 °

Öffnungswinkel) beim Loslassen in

dieser Stellung stehen bleibt.

Wenn die Tür in die waagerechte Stel-

lung absinkt, müssen die Türfedern ge-

spannt werden.

Wenn sie dagegen wieder hochfedert,

müssen die Federn entspannt werden.

Die Einstellschraube befindet sich in

der oberen Leiste vorne auf der linken

Seite des Geschirrspülers.

Tür des Geschirrspülers öffnen.

Die Türfederung mit einem Schrau-

bendreher (TORX T20) ausbalancie-

ren:

– Rechtsdrehung = spannen

– Linksdrehung = entspannen.

8.Geschirrspüler ausrichten

und festschrauben.

Um die Standfestigkeit zu gewährlei-

sten, muß der Geschirrspüler – nach-

dem er ausgerichtet ist – mit der Ar-

beitsplatte verschraubt werden.

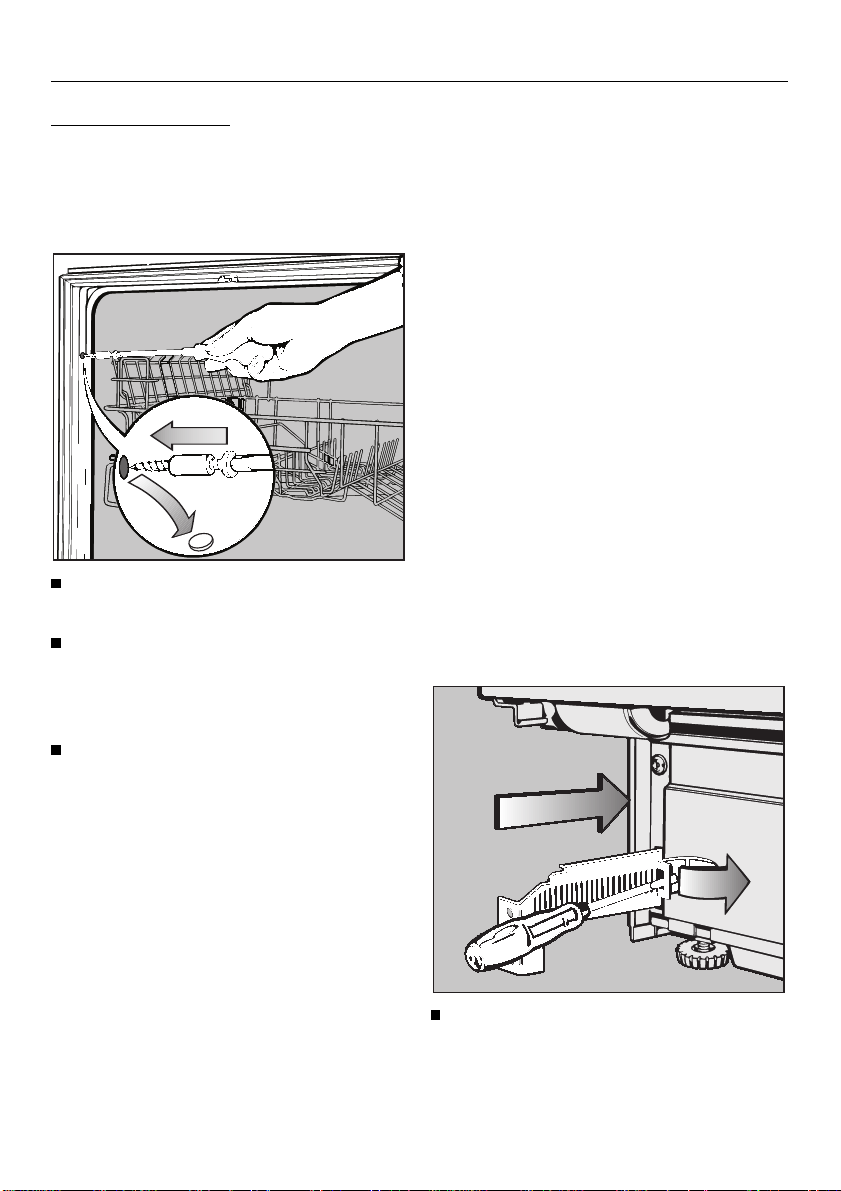

Befestigungsbleche jeweils rechts

und links in die Schlitze stecken (sie-

he Pfeil).

Geschirrspüler in die Nische schie-

ben.

Tür des Geschirrspülers öffnen.

Das Loch im Befestigungsblech

und das Langloch im Arbeitsplatten-

schutz (Niroblech) müssen überein-

anderliegen.

Geschirrspüler rechts und links mit

den beiliegenden Senkkopfschrau-

ben (3,9 x 22) von unten an der Ar-

beitsplatte festschrauben.

Darauf achten, daß die Dichtung an

der Oberkante des Geschirrspülers

an der Arbeitsplatte anliegt.

Falls das nicht der Fall ist, den Ge-

schirrspüler weiter herausdrehen

(siehe Arbeitsschritt 2 in der Ge-

brauchsanweisung des Geschirr-

spülers).

Zum Vorgehen bei ,,Corian“- oder ,,Gra-

nit“-Arbeitsplatten die Gebrauchsanwei-

sung (Kapitel ,,i-Geschirrspüler aufstel-

len“) beachten.

Nur für die Schweiz:

Wenn die Arbeitsplatte keine Befesti-

gung nach Oben zuläßt (z. B. Granit-

arbeitsplatte), kann der Geschirrspüler

seitlich verschraubt werden.

Abdeckkappe von der Öffnung ent-

fernen.

Geschirrspüler an beiden Seiten

durch die Öffnungen festschrauben.

Dazu die beiliegenden Schrauben

mit aufgesteckter Buchse verwenden.

Abdeckkappe wieder auf die Öff-

nung setzen.

9.Sockelblende anbringen

Wenn der Geschirrspüler in einer Kü-

chenzeile mit einer durchgehenden Kü-

chen-Sockelblende eingebaut wird, ent-

fällt dieser Arbeitsschritt.

Die Anpassung der Sockelblende er-

folgt dann wie beim i-Geschirrspüler

(siehe Gebrauchsanweisung).

Die Höhe der mitgelieferten Sockelblen-

de ist ausgelegt für:

– einen maximalen Sockelrücksprung

(100 mm)

– eine maximale Einbauhöhe des Ge-

schirrspülers, welche durch das Her-

ausdrehen der Maschinenfüße

(max. 5 cm) erreicht wird.

Bei niedrigeren Einstellungen können

sich Tür und Sockelblende berühren,

wenn die Geschirrspülertür geöffnet

wird. Dann muß die Sockelblende in

der Höhe entsprechend gekürzt wer-

den.

Auf beiden Seiten Arretierungsfeder

zur Seite drücken und Haltewinkel

zunächst ganz einschieben.

Die Sockelblende hat zwei Schnittfugen.

Sockelblende mit den Schnittfugen

nach oben anschrauben und durch

gleichmäßiges Herausziehen dem

Sockelrücksprung der Küche anpas-

sen.

Bitte beachten:

Die Sockelblende läßt sich nicht zurück-

schieben. Sie muß abgeschraubt wer-

den, damit die Arretierungsfedern zur

Seite gedrückt und die Haltewinkel ein-

geschoben werden können.

Öffnen Sie die Tür des Geschirrspü-

lers vorsichtig so weit, bis die hintere

Unterkante der Geschirrspülertür an

die Sockelblende stößt.

Legen Sie einen Bleistift waagerecht

an die vordere Unterkante der Ge-

schirrspülertür an, und ziehen Sie da-

mit eine waagerechte Linie auf der

Sockelblende entlang.

Schrauben Sie die Sockelblende ab

Kürzen Sie die Sockelblende:

– entweder an dieser Linie mit einer

Säge;

oder besser

– an einer der vorhandenen Schnitt-

fugen, falls diese dicht an der ange-

zeichneten Linie liegt.

Die Sockelblende dann seitlich an

der Fuge anschneiden und brechen.

Schrauben Sie die Sockelblende mit

der Schnittkante nach unten wieder

an den Haltewinkeln an.

Falls die Tür des Geschirrspülers

sich jetzt nicht ohne weiteres öffnen

läßt, müssen Sie die Sockelblende

noch etwas kürzen.

Nur für die Schweiz:

Zwischen Haltewinkel und Sockelblende

kann ein Distanzstück eingesetzt werden.

Es paßt die Sockelblende für Sockelrück-

sprünge der Küche zwischen 30 mm

und 40 mm an.

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Andere Miele Spülmaschine Handbücher

Miele

Miele G 7855 Bedienungsanleitung

Miele

Miele Advanta Series Bedienungsanleitung

Miele

Miele PTD 901 Bedienungsanleitung

Miele

Miele G 1870 Bedienungsanleitung

Miele

Miele Incognito G 658 SCVI Bedienungsanleitung

Miele

Miele APFD 210 Bedienungsanleitung

Miele

Miele G 663 Plus Bedienungsanleitung

Miele

Miele built-in dishwashers Bedienungsanleitung

Miele

Miele G 7110 C Bedienungsanleitung

Miele

Miele PLW 6111 Bedienungsanleitung

Miele

Miele G 643 Plus Bedienungsanleitung

Miele

Miele G 2383 SCVi XXL Bedienungsanleitung

Miele

Miele G 6582 Bedienungsanleitung

Miele

Miele GDU 45/60-1 Bedienungsanleitung

Miele

Miele G 698-3 Bedienungsanleitung

Miele

Miele G 5790 Bedienungsanleitung

Miele

Miele G 6587 Bedienungsanleitung

Miele

Miele G 879 SCVI Bedienungsanleitung

Miele

Miele G 1000 Bedienungsanleitung

Miele

Miele G 7156 Bedienungsanleitung

Miele

Miele PG 8050i Bedienungsanleitung

Miele

Miele G 4580 Bedienungsanleitung

Miele

Miele LaPerla G 2830 SCi Bedienungsanleitung

Miele

Miele G 1000 Bedienungsanleitung

Beliebte Spülmaschine Handbücher anderer Marken

Electrolux

Electrolux ESI5211LOX Bedienungsanleitung

KitchenAid

KitchenAid KUDB230B Bedienungsanleitung

Brandt

Brandt BDJ424DB Bedienungsanleitung

Asko

Asko DSD767UXXL.AU Bedienungsanleitung

Beko

Beko DFN26210W Bedienungsanleitung

NEFF

NEFF S153ITX00E Technisches Datenblatt

Midea

Midea SV 4.45 wi Bedienungsanleitung

LG LDF7932 Bedienungsanleitung

Gorenje

Gorenje GV63214 Bedienungsanleitung

Hotpoint

Hotpoint HDA1100ZWH Service-Handbuch

Blomberg

Blomberg LDFN2240W Bedienungsanleitung

AEG

AEG FFB83836PM Bedienungsanleitung

Cylinda

Cylinda DM3220RFD Bedienungsanleitung

Atag

Atag DW8214MB Bedienungsanleitung

GE GLD8000 Series Bedienungsanleitung

Siemens

Siemens SN23HI02KE Technisches Datenblatt

Omega

Omega ODW717X Bedienungsanleitung

BORETTI

BORETTI BVW-683 Bedienungsanleitung
