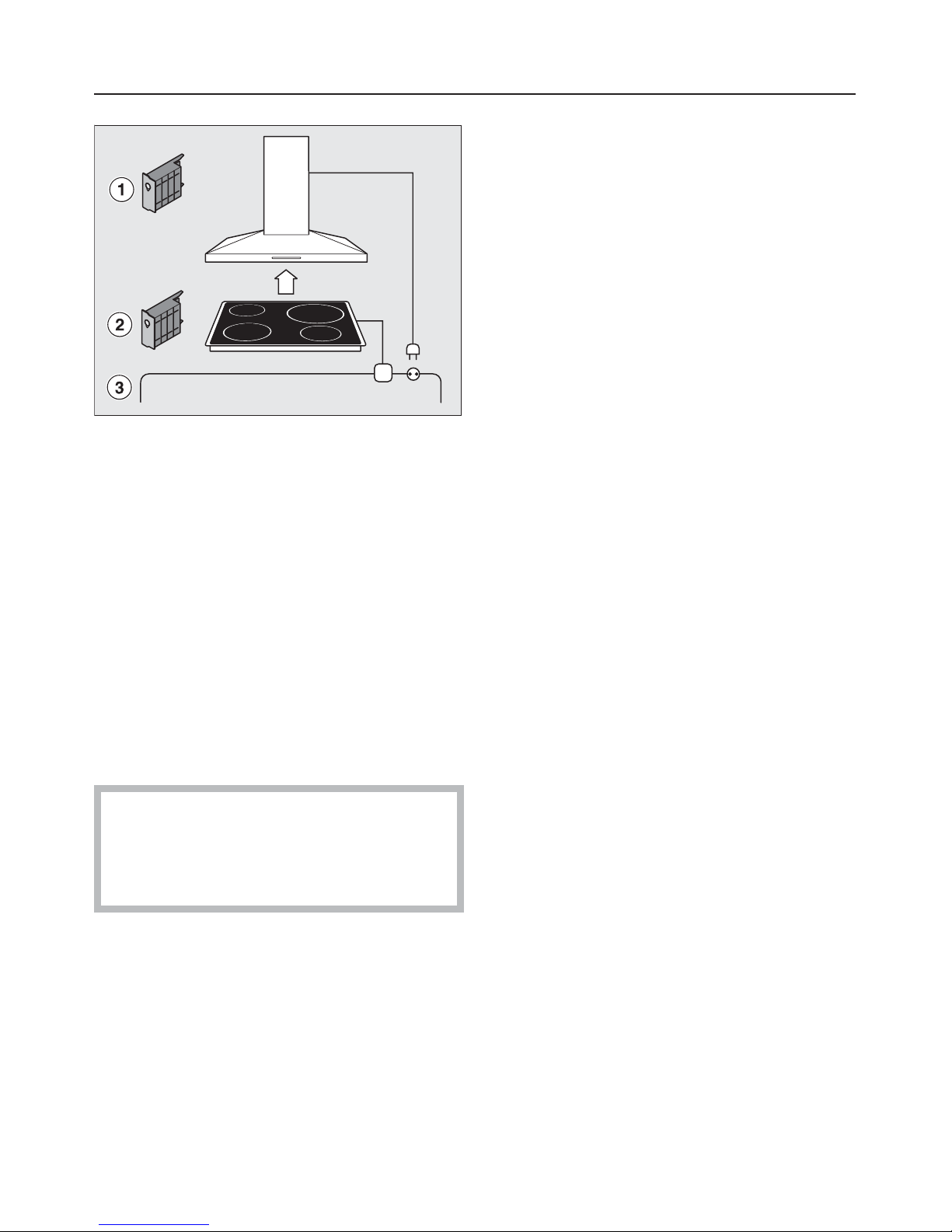

Das Kommunikationsmodul

XKM 2000 DA aerlaubt die automati-

sche Steuerung der Dunstabzugshau-

be in Abhängigkeit vom Betriebszu-

stand eines autarken Miele Kochfeldes.

Voraussetzung für die Kommunikation

ist, dass auch das Kochfeld mit dem

zugehörigen Kommunikationsmodul

XKM 2000 KM bausgestattet ist.

Das Kochfeld übermittelt die Informatio-

nen zum Betriebszustand über das

Stromnetz (Powerline) can die Dunst-

abzugshaube.

Beachten sie zum Gebrauch der

Dunstabzugshaube und des Koch-

feldes die zugehörigen Gebrauchs-

anweisungen.

de - Funktionsbeschreibung

dai2385

Das Set XKM 2000 DA beinhaltet das

Kommunikationsmodul, einen Montage-

schacht, in den das Modul eingescho-

ben wird und die Verbindungskabel

und -stecker zum Anschluss an die

Steuereinheit der Dunstabzugshaube.

Das Set wird in der Dunstabzugshaube

im Bereich des Gebläses montiert und

mit der Steuerung der Dunstabzugs-

haube verbunden.

Die Montage und der elektrische An-

schluss ist in beiliegender Montagean-

weisung beschrieben.

Das Kommunikationsmodul darf nur

von einer Elektro-Fachkraft ange-

schlossen werden, die die landes-

üblichen Vorschriften und die Zu-

satzvorschriften der örtlichen Elek-

troversorgungsunternehmen genau

kennt und sorgfältig beachtet.

de - Funktionsbeschreibung

dai2338

Kochen im Automatikbetrieb

^Schalten Sie eine Kochstelle mit be-

liebiger Stufe ein.

Nach einigen Sekunden schaltet sich

das Licht der Dunstabzugshaube ein.

Nach ca. 1 min. schaltet sich das Ge-

bläse ein, zunächst kurz in Stufe "2",

dann sofort in Stufe "1".

Die Dunstabzugshaube wählt während

des Kochens die Gebläsestufe entspre-

chend der Anzahl der benutzten Koch-

stellen und der gewählten Leistungsstu-

fe.

^Wenn Sie am Kochfeld eine höhere

Leistungsstufe wählen oder mehrere

Kochstellen einschalten, schaltet

auch die Dunstabzugshaube in eine

höhere Gebläsestufe.

^Wenn Sie die Leistungsstufe am

Kochfeld verringern oder Kochstellen

ausschalten, wird auch die Gebläse-

stufe angepasst.

Sie richtet sich dabei nach der insge-

samt eingeschalteten Leistung des

Kochfeldes (siehe "Zugeordnete Leis-

tungsstufen").

Bratvorgang

^Ein Bratvorgang wird erkannt, wenn

Sie eine Kochstelle auf höchster Stu-

fe einschalten und in einem Zeitbe-

reich von ca. 45 Sekunden bis 90 Se-

kunden (5 Minuten) danach auf eine

niedrigere Stufe zurückschalten.

Zeiten gelten für Induktionskochfel-

der (Klammerwerte gelten für High-

light-Kochfelder, falls abweichend).

Die Dunstabzugshaube schaltet an-

schließend schrittweise auf Stufe "3"

und verbleibt in dieser Gebläsestufe

ca. 5 Minuten.

Anschließend wird die Gebläsestufe

wieder durch die Anzahl der benutzten

Kochstellen und gewählten Leistungs-

stufen des Kochfeldes bestimmt.

^Sie können auch vorzeitig manuall

eine andere Gebläsestufe wählen.

Reaktionszeit

Die Dunstabzugshaube reagiert mit

Verzögerung, da das Ändern der Leis-

tungsstufe am Kochfeld nicht unmittel-

bar zu weniger oder mehr Kochwrasen

führt.

Da das Kochfeld die Informationen in

Intervallen an die Dunstabzugshaube

sendet, kann auch dies zu Verzögerun-

gen führen.

Die Reaktion erfolgt innerhalb weniger

Sekunden oder einiger Minuten.

de - Bedienung

Nach dem Kochen

^Wenn Sie alle Kochstellen ausschal-

ten, wird die Dunstabzugshaube zeit-

verzögert ebenfalls ausgeschaltet.

Damit wird die Küchenluft von ver-

bliebenen Wrasen und Gerüchen ge-

reinigt.

–Von Stufe "4" schaltet das Gebläse

sofort zurück in Stufe "3".

–Läuft das Gebläse in Stufe "3", schal-

tet es nach ca. 1 Minute auf Stufe "2"

zurück.

–Von Stufe "2" schaltet es nach 2 Mi-

nuten zurück in Stufe "1".

– Nach 2 Minuten in Stufe "1" schaltet

sich das Gebläse aus.

– Nach weiteren 30 Sekunden wird das

Licht ausgeschaltet.

Manueller Betrieb

^Wenn Sie die Dunstabzugshaube für

einen Kochvorgang manuell bedie-

nen wollen, schalten Sie das Gebläse

der Dunstabzugshaube vor dem

Kochfeld ein.

^Sie können während des Kochens

den Automatikbetrieb verlassen,

wenn Sie –

–manuell eine andere Gebläsestufe

wählen.

–die Dunstabzugshaube manuell aus-

schalten.

–die Nachlauffunktion "–" der Dunst-

abzugshaube aktivieren.

Das Gebläse schaltet sich nach der

gewählten Nachlaufzeit aus.

Das Licht bleibt eingeschaltet.

Während die Automatik deaktiviert ist,

sind alle Funktionen der Dunstabzugs-

haube manuell zu bedienen.

Rückkehr in den Automatikbetrieb

^Die Dunstabzugshaube kehrt wieder

in den Automatikbetrieb zurück,

wenn –

–Sie nach manueller Wahl einer Ge-

bläsestufe die Dunstabzugshaube

ca. 2 Minuten nicht bedienen.

–die manuell gewählte Gebläsestufe

wieder der automatischen entspricht.

– das Gebläse der Dunstabzugshaube

und das Kochfeld mindestens 20 Se-

kunden ausgeschaltet waren.

Beim nächsten Einschalten des

Kochfeldes startet wieder der Auto-

matikbetrieb.

de - Bedienung

Zugeordnete Leistungsstufen

Die vier Gebläsestufen der Dunstab-

zugshaube werden entsprechend fol-

gender Leistungen des Kochfeldes ge-

wählt.

Die Werte gelten für Kochfelder mit

drei, vier, fünf und sechs Kochstellen.

Kochfelder mit 9-stufigen Kochstellen

^Gebläsestufe "1":

Mindestens eine Kochstelle mindes-

tens auf Stufe "1" eingeschaltet.

^Gebläsestufe "2":

Summe aller eingeschalteter Lei-

stungstufen = mindestens 4,

davon eine Kochstelle mindestens

auf Stufe "4".

^Gebläsestufe "3":

Summe aller eingeschalteter Lei-

stungstufen = mindestens 15 (17),

davon eine Kochstelle mindestens

auf Stufe "6".

^Intensivstufe:

Summe aller eingeschalteter Lei-

stungstufen = mindestens 25,

davon eine Kochstelle mindestens

auf Stufe "9" oder in Boosterfunktion.

(Klammerwerte gelten für High-

light-Kochfelder, falls abweichend)

Beispiele für die Gebläsestufen "1" bis "4"

Kochfelder mit 12-stufigen Kochstellen

^Gebläsestufe "1":

Mindestens eine Kochstelle mindes-

tens auf Stufe "1" eingeschaltet.

^Gebläsestufe "2":

Summe aller eingeschalteter Lei-

stungstufen = mindestens 5, davon

eine Kochstelle mindestens auf Stufe

"5".

^Gebläsestufe "3":

Summe aller eingeschalteter Lei-

stungstufen = mindestens 20 (23),

davon eine Kochstelle mindestens

auf Stufe "8".

^Intensivstufe:

Summe aller eingeschalteter Lei-

stungstufen = mindestens 32, davon

eine Kochstelle mindestens auf Stufe

"12" oder in Boosterfunktion.

(Klammerwerte gelten für High-

light-Kochfelder, falls abweichend)

Beispiele für die Gebläsestufen "1" bis "4"

Die Wahl der Gebläsestufen geschieht

mit Verzögerung, siehe "Reaktionszeit".

de - Bedienung

Communication module XKM 2000 DA

aenables the operation of the cooker

hood to be automatically controlled by

the operating status of a Miele hob.

For communication to take place, the

hob must be fitted with communication

module XKM 2000 KM b.

The hob transmits information about its

operating status to the cooker hood via

the household power supply

(Powerline) c.

Please refer to the operating

instructions supplied with your Miele

hob and cooker hood for information

on how to use them.

en - How the Con|ctivity system works

dai2385

The XKM 2000 DA kit contains the

communication module, a shaft to fit the

module into and connection cables with

connectors for linking the

communication module to the cooker

hood control unit.

The kit is fitted to the cooker hood in the

area near the motor and is connected

to the cooker hood controls.

Installation and electrical connection

are described in the installation

instructions supplied.

The communication module may

only be connected by a qualified

and competent person in strict

accordance with current local and

national safety regulations.

en - How the Con|ctivity system works

dai2338

Inhaltsverzeichnis

Sprachen:

Andere Miele Dunstabzugshaube Handbücher

Miele

Miele DA 2450 Bedienungsanleitung

Miele

Miele DA 289-4 Technisches Datenblatt

Miele

Miele DA 6066 W Bedienungsanleitung

Miele

Miele DA 6690 D EXT Bedienungsanleitung

Miele

Miele DA 3160 Bedienungsanleitung

Miele

Miele DA 419-4 Technisches Datenblatt

Miele

Miele DA 230-2 Technisches Datenblatt

Miele

Miele DA 6690 D Bedienungsanleitung

Miele

Miele DA 329-1 i Bedienungsanleitung

Miele

Miele DFB 55 Bedienungsanleitung

Miele

Miele 09 968 240 Bedienungsanleitung

Miele

Miele PUR 88 W Bedienungsanleitung

Miele

Miele DA 292 i Bedienungsanleitung

Miele

Miele DA279-4 Bedienungsanleitung

Miele

Miele DA 6590 D Bedienungsanleitung

Miele

Miele TX2070 Bedienungsanleitung

Miele

Miele DA 5321 W Stücklistenhandbuch

Miele

Miele DA279-4 Stücklistenhandbuch

Miele

Miele DA 3466 Bedienungsanleitung

Miele

Miele DA 1255 Bedienungsanleitung

Miele

Miele DAR1260 Bedienungsanleitung

Miele

Miele DA 2360 Bedienungsanleitung

Miele

Miele DA 3180 Benutzerhandbuch

Miele

Miele DA 6296 W EXT Bedienungsanleitung

Beliebte Dunstabzugshaube Handbücher anderer Marken

emmeti

emmeti RECUPA MED A-140 Leitfaden

Nibe

Nibe F135 Bedienungsanleitung

Kuppersberg

Kuppersberg INTRO 60 Montage- und Wartungsanleitung

Zephyr

Zephyr Spruce AK9834BS Installationsanleitung

Hisense

Hisense MH6INBG Bedienungsanleitung

Broan

Broan 46000 Bedienungsanleitung

GE Profile PV977 Originalbetriebsanleitung

FALMEC

FALMEC FFRIA24W5FS Bedienungsanleitung

Whirlpool

Whirlpool RH2600XL-1 SERIES Bedienungsanleitung

Küppersbusch

Küppersbusch DX ISLA Bedienungsanleitung

ETNA

ETNA AV360RVS Bedienungsanleitung

JUNO

JUNO JDF603E6 Bedienungsanleitung

Tricity Bendix

Tricity Bendix LE 150 Handbuch

AEG

AEG X68163BV1 Bedienungsanleitung

AEG

AEG 125 D Bedienungsanleitung

Smeg

Smeg KSEV97X Bedienungsanleitung

Nibe

Nibe S Series Benutzerhandbuch

Caple

Caple CCH100 Handbuch
