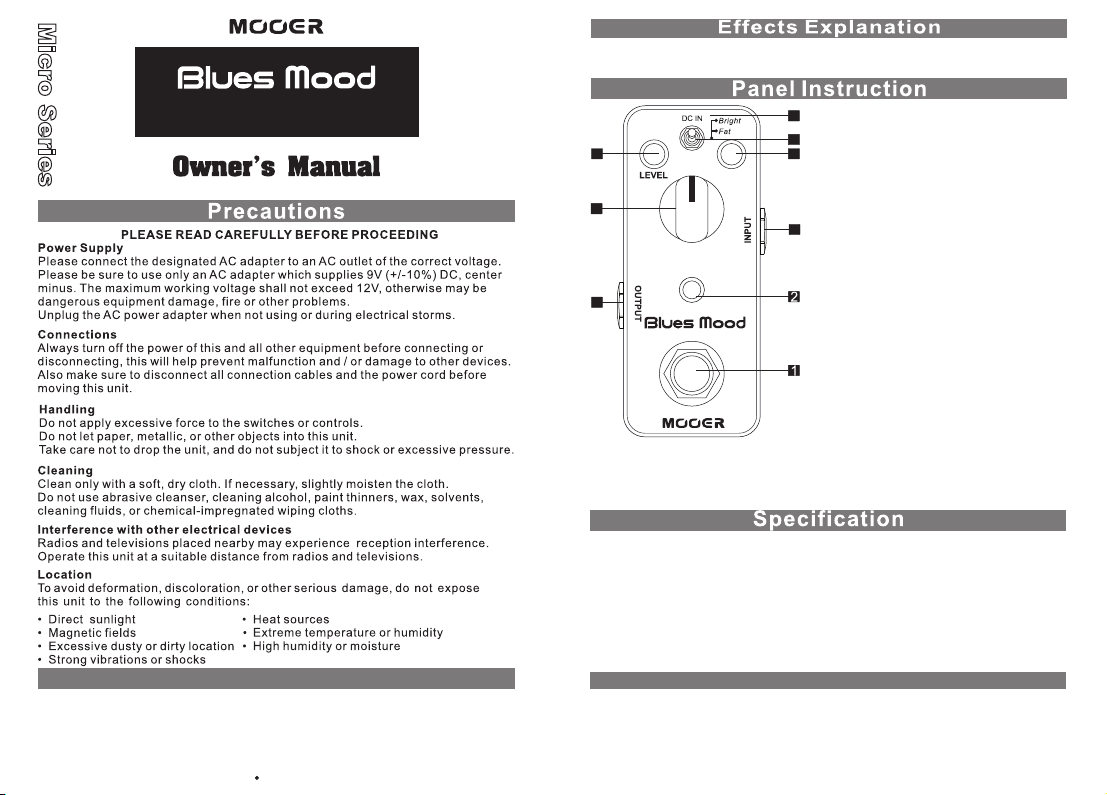

Mooer Micro Series Bedienungsanleitung

Ÿ Wide range frequency response blues style overdrive sound, also

sounds good on bass

Ÿ 2 Working Modes: Bright/Fat

Ÿ Full metal shell

Ÿ Very small and exquisite

Ÿ True bypass DC 9V Adapter power supply

Main Features

6. Mode Switch:

7. LEVEL Knob: Adjust the output level.

8. TONE Knob: Adjust the brightness of tone.

9. GAIN Knob: Adjust the gain.

Switch between Bright mode and Fat mode.

1. TRUE BYPASS

Push down the footswitch

to switch between effects

and bypass status.

2. ON/OFF LED:

Instructs effects or bypass

status of Blues Mood, when

the LED is lit up, the effects

is on.

3. DC IN Power Jack:

For power supply, use a 9-volt

DC regulated AC adapter(plug

polarity is positive on the barrel

and negative in the center).

4. INPUT Jack:

1/4” mono audio jack, for

connecting guitar.

5. OUTPUT Jack:

1/4” mono audio jack, outputs

the signal.

Footswitch:

GAIN

TONE

Working Mode: 2 (Bright/Fat)

Input: 1/4” monaural jack (impedance: 1M )

Output: 1/4” monaural jack (impedance: 1k Ohms)

Power Requirements: AC adapter 9V DC (center minus plug)

Current Draw: 14 mA

Dimensions: 93.5mm (D) × 42mm (W) × 52mm (H)

Weight:160g

Accessories: Owner’s Manual

Ohms

* Disclaimer: Any specification’s update won't be amended in this manual.

Bright: Transparent tube-like overdrive tone.

Fat: Add a bit of natural low end to get a rich and vigorous sound.

Blues Drive Pedal

GAIN

TONE

布鲁斯过载单块

用户手册

性能概述

具有宽阔频率响应的布鲁斯风格过载音色，同样适用于贝斯

两种工作模式：Bright / Fat

全金属外壳

外观小巧精致

纯直通设计

9V电源供电

注意事项

*使用前请仔细阅读*

电源供应

连接

放置场所

电器干扰

清洁

操作

请使用正确的交流电源插座连接电源变压器。

请使用内负外正的9V(+/-10%)电源变压器，最大工作电压不得超过12V，否则将会

导致设备损坏，着火或者其他问题。

不使用时或雷雨天时请拔下电源。

连接设备或断开连接前，请务必关闭电源及其它设备，这将有助于避免故障和损害

其它设备。另外，要确保移动本机前断开所有的连接线和电源线。

为防止变形、变色，及其它严重损坏，请避免以下情况：

阳光直射

磁场高温潮湿

多尘或不洁的地方湿度较大

强烈震动或摇晃

热源

在使用本机时，收音机和电视机可能会造成干扰。使用本机时要远离收音机和电视

机。

请用干燥柔软的布清洁本机。如有必要，可用稍微湿润的布。切勿使用粗糙的清洁

粉、酒精、涂料稀释剂、蜡、溶剂、清洁剂及化学试剂等浸渍抹布。

请勿用蛮力使用开关及控制元件。

请勿让纸屑、金属制品及其它物体落入机内。

注意不要摔落，不要使其受到冲击及过度压力。

1. 纯直通脚踏开关：

踩下脚踏开关以选择效果的开关。

面板说明

输入：单声道音频接口(阻抗：1M Ohms)1/4”

输出：单声道音频接口(阻抗：1k Ohms)1/4”

电源供给： 9V 直流变压器(内负外正)

工作电流： 14 mA

尺寸： 93.5mm (D) 42mm (W) 52mm (H)× ×

重量： 160g

附件：用户手册

2. LED指示灯：

显示Blues Mood的工作状态，当指

示灯亮时为效果开启。

3. 电源接口：

电源供给，使用9V直流变压器(内负

外正)。

4. 输入：

1/4” 单声道音频接口，连接吉他。

5. 输出：

1/4” 单声道音频接口，输出信号。

6. 模式选择开关：

选择Bright模式或者Fat模式。

7. LEVEL旋钮：

调节总输出音量。

技术参数

*免责声明：参数更新恕不另行通知.

8. TONE旋钮：

调节音色亮度。

9. GAIN旋钮：

调节增益。

Bright: 明亮，清脆的经典电子管过载音色。

Fat: 增加一些自然的低频以得到更饱满有力的音色。

模式说明

工作模式： 2 Bright/Fat( )
