MSA FlameGard 5 UV/IR-E Bedienungsanleitung
FlameGard 5 UV/IR-E Flame Detector
Quick Start Guide
GB
MAN5UVIRE-QG/01
Warning!
The quick start guide does not replace the operating manual. It is imperative that
the operating manual be read and observed when using the device. In
particular, the safety instructions, as well as the information for the use and
operation of the device, must be carefully read and observed.
The operating manual can also be provided as a hard copy upon request.

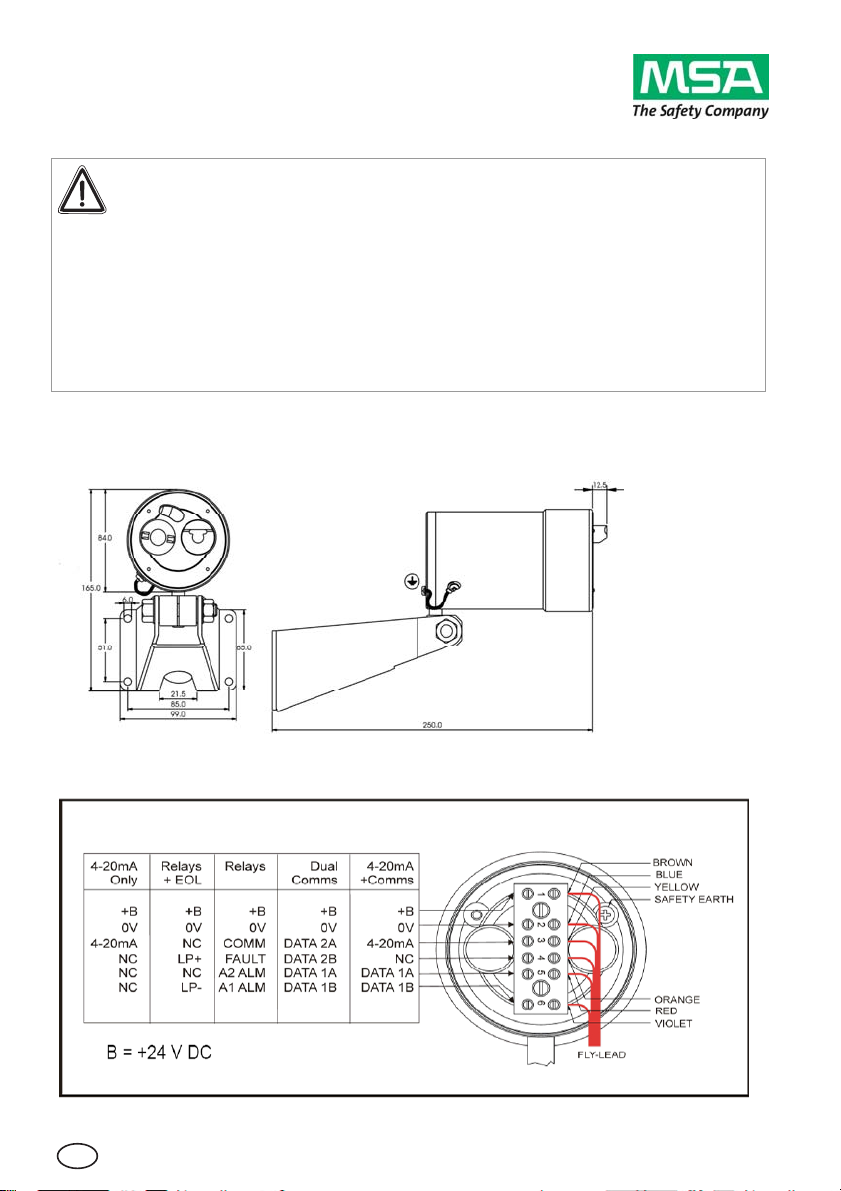

1. Mount and Wire the Detector
2. Field Terminations
FlameGard 5 UV/IR-E Flame Detector
Quick Start Guide
GB
MAN5UVIRE-QG/01
3. Apply Power to the Detector
Two light emitting diodes (LEDs) are visible through the IR window (the right
hand side window on UV/IR unit). Immediately upon powering up the detector,
both LEDs will start blinking alternately for 10 seconds. The unit will then enter
the “Ready” mode. During the “Ready" mode, the green LED will flash off 1
second, every 10 seconds
4. Test the Detector Using the Test Lamp
Test the integrity of your system by using a FlameGard 5 Test Lamp. The
original configuration (sensitivity and relay options) can be changed by referring
to the manual.
If you have any problems in the set-up or testing of the detector, please refer to
the “Troubleshooting Section”, or call the factory directly.
The instrument is now ready to operate. Please consult the manual for more
information on the instrument’s many features.
FlameGard 5 UV/IR-E Flammendetektor
Kurzanleitung
DE
MAN5UVIRE-QG/01
Warnung!
Die Kurzanleitung ist kein Ersatz für die Gebrauchsanleitung. Die
Gebrauchsanleitung ist für die Nutzung des Gerätes zwingend zu lesen und zu
beachten. Insbesondere die darin enthaltenen Sicherheitshinweise sowie die
Angaben zu Einsatz und Betrieb des Gerätes müssen aufmerksam gelesen und
beachtet werden.
Die Gebrauchsanleitung wird auf Wunsch auch in Papierform zur Verfügung
gestellt.
1. Montieren und Verdrahten des Detektors
2. Feldabschlüsse
FlameGard 5 UV/IR-E Flammendetektor
Kurzanleitung
DE
MAN5UVIRE-QG/01
3. Stromzufuhr für den Detektor
Durch das IR-Fenster sind zwei LEDs zu erkennen (das rechte Fenster auf dem
UV/IR-Gerät). Sofort nach dem Einschalten des Detektors blinken die beiden
LEDs abwechselnd für eine Dauer von 10 Sekunden. Das Gerät wechselt dann
in den Modus „Betriebsbereit“. Im Modus „Betriebsbereit“ erlischt die grüne LED
im Abstand von 10 Sekunden für eine Dauer von 1 Sekunde.
4. Testen des Detektors mithilfe der Testlampe
Testen Sie die Funktionsfähigkeit Ihres Systems mithilfe einer FlameGard 5
Testlampe. Die ursprüngliche Konfiguration (d. h. die Empfindlichkeit und
Relaisoptionen) kann geändert werden, indem Sie die Anweisungen im
Handbuch befolgen.
Wenn Sie beim Einrichten oder Testen des Detektors Probleme haben, lesen
Sie den Abschnitt zur Fehlerbehebung oder rufen Sie direkt beim Hersteller an.
Das Gerät ist nun einsatzbereit. Im Handbuch finden Sie weitere Informationen
zu den zahlreichen Funktionen des Gerätes.
Detector de llamas FlameGard 5 UV/IR-E
Guía rápida
ES
MAN5UVIRE-QG/01
¡Aviso!
Esta guía rápida no sustituye al manual de funcionamiento. Para utilizar el
equipo es obligatorio leer y cumplir el manual de funcionamiento, en especial,
las instrucciones de seguridad, así como la información relativa al uso y
funcionamiento del equipo.
También se puede suministrar, bajo pedido, una copia en papel del manual de
funcionamiento.
1. Montaje y cableado del detector
2. Terminales de campo
Detector de llamas FlameGard 5 UV/IR-E
Guía rápida
ES
MAN5UVIRE-QG/01
3. Aplicación de corriente al detector
A través de la mirilla de IR (la mirilla del lado derecho en las unidades UV/IR)
pueden verse dos diodos luminosos (LED). Inmediatamente después de
encender el detector, los dos LED comienzan a parpadear de forma alterna
durante 10 segundos. A continuación, la unidad entra en el modo "Operativo".
Durante el modo "Operativo", el LED verde parpadea durante 1 segundo cada
10 segundos.
4. Verificación del detector utilizando la lámpara de
prueba
Verifique la integridad de su sistema utilizando una lámpara de prueba
FlameGard 5. Es posible cambiar la configuración original (las opciones de
sensibilidad y relés) según se indica en el manual.
Si tuviera cualquier problema durante la configuración o la verificación del
detector, consulte la sección "Resolución de problemas" o llame directamente a
la fábrica.
El aparato está ahora operativo. Consulte el manual para obtener más
información sobre las funciones principales del aparato.
Détecteur de flamme FlameGard 5 UV/IR-E
Manuel de prise en main rapide
FR
MAN5UVIRE-QG/01
Avertissement !
Le manuel de prise en main rapide ne remplace pas le manuel d'utilisation. Ce
manuel d'utilisation doit impérativement être lu et respecté lors de l'utilisation de
l'appareil. En particulier, les consignes de sécurité ainsi que les informations
concernant l'utilisation et le fonctionnement de l'appareil doivent être
minutieusement lues et respectées.
Sur demande, le manuel d'utilisation peut aussi être livré sur papier.
1. Installation et câblage du détecteur
2. Terminaisons sur site
Détecteur de flamme FlameGard 5 UV/IR-E
Manuel de prise en main rapide
FR
MAN5UVIRE-QG/01
3. Mise sous tension du détecteur
Deux diodes électroluminescentes (LED) sont visibles à travers la fenêtre IR (la
fenêtre à droite sur les unités UV/IR). Immédiatement après la mise sous
tension du détecteur, les LED commencent à clignoter en alternance pendant
10 secondes. L'unité passe alors en mode “Prêt”. Pendant le mode “Prêt", la
LED s'éteint pendant 1 seconde toutes les 10 secondes.
4. Test du détecteur en utilisant la lampe d'inspection
Tester l'intégrité du système un utilisant une lampe d'inspection FlameGard 5.
La configuration initiale (sensibilité et options de relais) peut être modifiée en se
référant au manuel.
En cas de problèmes durant la configuration ou le test du détecteur, se référer
au chapitre “Elimination de pannes” ou bien appeler directement le fabricant.
L'instrument est désormais prêt à être utilisé. Consulter le manuel pour obtenir
plus d'informations sur les nombreuses fonctions de l'instrument.
Rivelatore di fiamma FlameGard 5 UV/IR-E
Guida rapida
IT
MAN5UVIRE-QG/01
Attenzione!
La guida rapida non sostituisce il manuale d'uso. Il manuale d'uso deve essere
letto e seguito attentamente durante l'utilizzo del dispositivo. In particolare
vanno lette e seguite attentamente le istruzioni di sicurezza, nonché le
informazioni sull'uso e il funzionamento del dispositivo.
Su richiesta, il manuale d'uso può essere fornito anche in forma cartacea.
1. Montare e cablare il rivelatore
2. Terminazioni di campo
Rivelatore di fiamma FlameGard 5 UV/IR-E
Guida rapida
IT
MAN5UVIRE-QG/01
3. Alimentare il rivelatore
Due diodi elettroluminescenti (LED) sono visibili nella finestra IR (a destra della
finestra sull'unità UV/IR). All'accensione del rivelatore, entrambi i LED iniziano a
lampeggiare alternandosi per 10 secondi. L'unità entra poi nella modalità
“Ready”. Durante la modalità “Ready", il LED verde lampeggerà per 1 secondo,
ogni 10 secondi
4. Provare il rivelatore con l'uso della lampada di prova
Provare l'integrità del vostro sistema con l'uso di una lampada di prova
FlameGard 5. La configurazione originale (opzioni sensibilità e relè) si può
modificare consultando il manuale.
In caso di problemi con la configurazione o la prova del rivelatore siete pregati
di consultare la “Sezione Risoluzione dei problemi”, o contattare direttamente la
fabbrica.
Lo strumento ora è pronto per l'uso. Siete pregati di consultare il manuale per
avere maggiori informazioni sulle tante funzioni dello strumento.
