Munters M9L Bedienungsanleitung

190TML-1040-A04.05 © Munters Europe AB 2004

M9L

Manuale d'uso

35–38

Manual del usuario

31–34

Brukerhåndbok

27–30

Brugervejledning

23–26

Käyttöopas

19–22

Manuel d’utilisation

15–18

Bedienungsanleitung

11–14

Användarhandbok

7–10

User’s manual

3–6

Gebruikershandleiding

39–42

User’s manual

EN: Effective for units manufactured from week 20, 2004

SV: Gäller för aggregat som tillverkats från vecka 20, 2004

DE: Gültig für Anlagen, die ab der 20. Woche 2004 hergestellt werden

FR: S’applique aux unités fabriquées à partir de la semaine 20, 2004

FI: Koskee laitteita, jotka on valmistettu viikolla 20, 2004 tai myöhemmin

DA: Gældende for affugtere, der er fremstillet fra uge 20, 2004

NO: Gjelder for avfuktere produsert fra uke 20, 2004

ES: Efectivo para unidades fabricadas a partir de la semana 20 de 2004

IT: Valido per le unità realizzate dalla settimana 20, 2004

NL: Geldend voor apparaten gefabriceerd vanaf week 20, 2004

-5

+25

M9L

Ambient air = Process air

Omgivningsluft = Processluft

Außenluft = Prozessluft

Air ambiant = Air àtraiter

Ympäröivä= Kuivattava ilma

Omgivende luft = Procesluft

Omgivelsesluft = Prosessluft

Aire ambiental = Aire a procesar

Aria di ambiente = Aria di processo

Buitenlucht = Proceslucht

Dry air

Torrl u ft

Trockenluft

Air sec

Kuiva ilma

Tørluft

Tørrluft

Aire seco

Aira secca

Droge lucht

Cooling air out

Utgående kylluft

Kühlluftauslass

Sortier d’air de refroidissement

Jäähdytysilman poisto

Udgående køleluft

Kjøleluft ut

Aire refrigerante saliente

Uscita dell'aria di raffreddamento

Koellucht uit

Drainage pipe

Dräneringsrör

Abfluss rohr

Tuyau de purge

Veden poistoputki

Afløbsrør

Utløpsrør

Tuberia de drenaje

Tubo di drenaggio

Afvoerslang

Identification plate location

Typskyltens placering

Position des Typenschilds

Emplacement de la plaque d’identification

Laitekilven sijainti

Mærkepladens placering

Plassering av identifikasjonsmerke

Localización de la placa de identificación

Ubicazione della targhetta di identificazione

Locatie van identificatieplaatje

Cooling air out

Utgående kylluft

Kühlluftauslass

Sortier d’air de refroidissement

Jäähdytysilman poisto

Udgående køleluft

Kjøleluft ut

Aire refrigerante saliente

Uscita dell'aria di raffreddamento

Koellucht uit

M9L Dehumidifiers

190TML-1040-A04.05 3

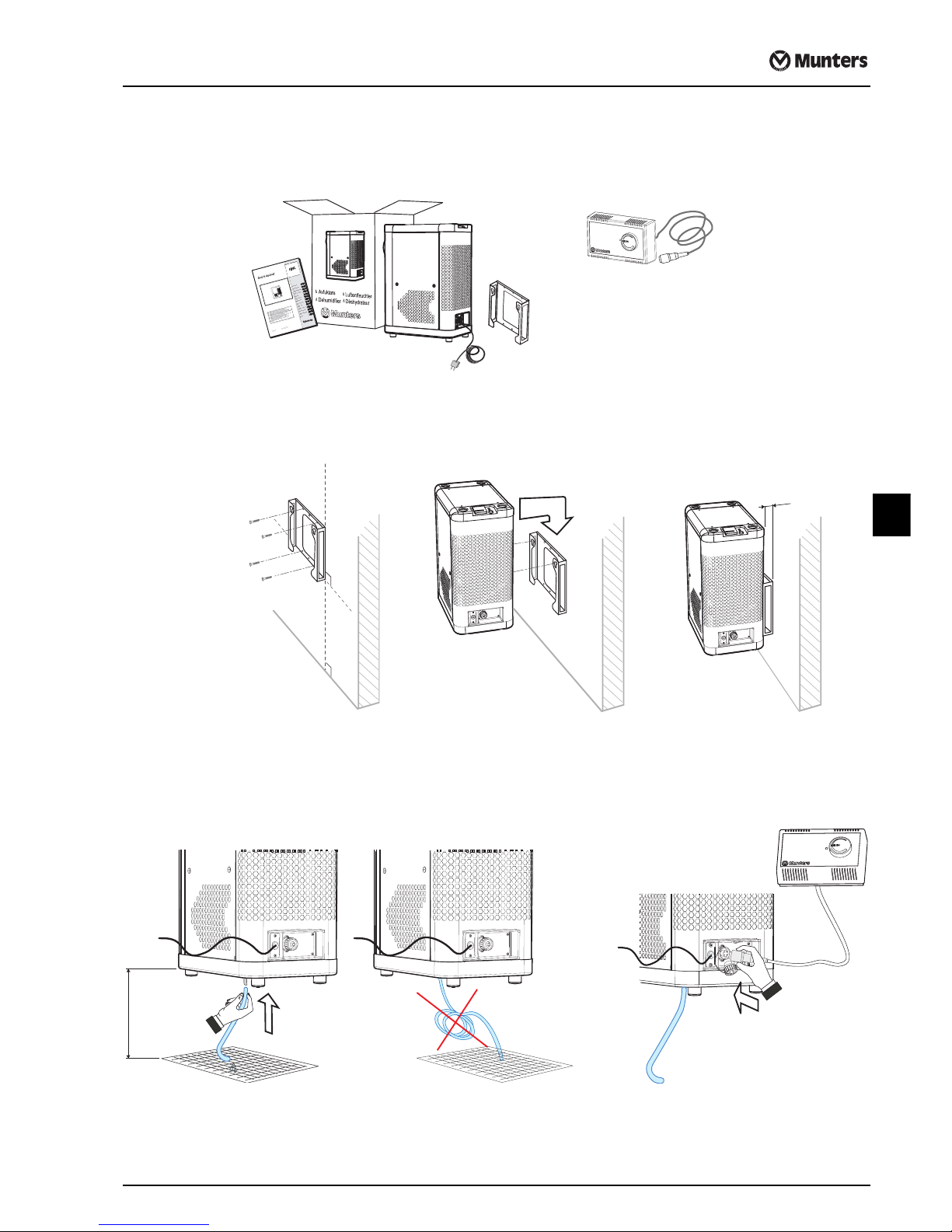

Before start up

Delivery inspection

Installation

Connections

Optional

Humidistat RH15 Art. No. 1700480-01

90°

Space for

cooling air.

Min. 60 mm.

Optional RH15

Min.

200 mm.

M9L Dehumidifiers

4190TML-1040-A04.05

Connections (continue)

CAUTION! The unit must be connected to an earthed electrical outlet and to the mains

specified on the unit’s identification plate only.

Operating the unit

CAUTION! Only stop the unit by the Start/Stop button to allow the unit to cool down.

Do not stop the unit by unplugging it from the mains outlet.

CAUTION! During Handling & Transportation the unit should be in an upright position

at all times.

CAUTION! Before the unit is moved or stored, remove the drainage water hose to ensure

that no water is collected in the unit.

Panel functions

Stop

Green flashing light

- unit will stop within 60 sec.

Red –Fault indication

Start/Stop button

Running time counter

The condensed water is discharged

by gravity through the drain pipe.

Start

Green fixed light

- unit in normal operation

Green –Function indication

Normal operation

M9L Dehumidifiers

190TML-1040-A04.05 5

Maintenance & Fault finding

WARNING! The unit must be unplugged from the mains outlet before carrying out any

maintenance or fault finding activities on the unit.

Maintenance schedule

Fault localization

WARNING! The unit must not be opened by anyone other than trained and qualified

personnel.

NOTE! The unit is automatically restarted after an interruption in electricity supply.

Safety and Cautions The contents of this manual include suggested best working practices and

procedures. During installation and operation of this equipment it is always each

individual person’s responsibility to consider:

• Their own and others’ personal safety.

• The safety of the unit through correct use of the equipment in accordance with

the descriptions and instructions given in this manual.

Component Maintenance/Inspection intervals(1)

(1) Frequency of maintenance is depending on environment.

4 000 hrs 8 000 hrs

Air Outlets & Drainage hose Check and remove for any obstruction -

Filter G3 (EU3) Clean filter holder and replace filter -

Unit, general Clean unit exterior -

Complete unit - General unit overhaul(2)

(2) To be performed by Munters Service personnel only.

Fault Symptom Possible Cause Corrective Action

Unit has stopped and:

Alarm –Fast flashing

Red light

Alarm –Slow flashing

No alarm or any indications

Excess temperature thermostat has tripped due to:

- Filter is clogged or other airflow obstruction

- Excessive air temperature in the room

Water drain blocked (optional function)

Failure of the electrical supply or high temperature cut-

out has tripped

The thermostat will reset automatically when the unit is

cooled down.

- Clean filter or remove obstruction

- Wait until the room temperature cools below 25°C

To reset alarm and start the unit, press and release

the start/stop button.

Clear blockage and ensure there is a free flow.

Check power supply to the unit or contact your local

authorized service department for advice.

2 2 3

1 1

M9L Dehumidifiers

6190TML-1040-A04.05

Product Information

Intended use of the equipment The M9L dehumidifier with air cooled condenser is used to efficiently dehumidify

the air in rooms where the humid air can not be transported away via ducting. The

desiccant dehumidifier picks up the humidity in the ambient/process air, the wet

air is then passing through a condenser using the ambient air as a coolant. The

condensed water is discharged through a drain pipe. The total power used by the

dehumidification process is returned as heat to the room.

The M9L dehumidifiers are designed and manufactured by an EN-ISO 9001

accredited development and manufacturing organization. The unit conforms to

Product Directives and European standards that are listed in the EC Declaration of

Conformity which is supplied with each unit.

Technical specification

1) Common fan motor dry air and condenser cooling air

2) High Performance SilicaGel

3) 436 including the fixed connecting piece for dry air

Technical Data for: Quantity

DRY AIR

Rated air flow (m³/h)

Availble static pressure (Pa)

Fan motor power (W)1)

120

CONDENSER COOLING AIR

Rated air flow (m³/h) 140

REACTIVATION AIR

Heater power (W)

Temperature increase across heater (°C)

Fan motor power (W)

840

DESICCANT SYSTEM

Type of rotor (desiccant)

Drive motor (W) HPS2)

3,5

MISCELLANEOUS DATA

Tota l power (W)

Mains voltage (V) 1-phase, 50Hz

Rated current (A)

Operating temperature (°C)

IEC protective class (IP)

Outer dimensions WxDxH (mm)

Weight (kg)

Noise level unducted (dBA)

Drying capacity (kg/24h at 20°C and 60% RH)

1005

230

4,4

+0 to +25°C

256x3903)x535

The contents of this publication can be changed without prior notice.

This publication contains information which is protected by copyright laws. No part of this publication may be reproduced,

stored in a system for information retrieval or be transmitted in any form, in any matter without Munters’written consent.

Please send any comments regarding the content of this publication to:

Munters Europe AB, Technical Publications Department, PO Box 434, SE-191 24 Sollentuna, Sweden

M9L Dehumidifiers

190TML-1040-A04.05 7

Före start

Inspektion av leverans

Installation

Anslutningar

Extrautrustning

Hygrostat RH15 Art.nr 1700480-01

90°

Utrymme

för kylluft.

Minst 60 mm.

Tillvalsenhet RH15

Minst

200 mm.

M9L Dehumidifiers

8190TML-1040-A04.05

Anslutningar (forts.)

FÖRSIKTIGT! Aggregatet ska anslutas till ett jordat eluttag och endast till den typ av

strömkälla som anges på aggregatets typskylt.

Drift av aggregatet

FÖRSIKTIGT! Stäng endast av aggregatet med hjälp av start-/stoppknappen så att det

hinner kylas av. Stäng inte av aggregatet genom att dra ut nätkontakten.

FÖRSIKTIGT! Vid hantering och transport ska aggregatet alltid stå upprätt.

FÖRSIKTIGT! Innan aggregatet flyttas eller lagras ska dräneringsvattenslangen tas bort

så att vatten inte kan ansamlas i aggregatet.

Funktioner på panelen

Stopp

Grönt blinkande sken

- aggregatet stannar inom 60 sek.

Röd –Felindikering

Start-/stoppknapp

Drifttidsräknare

Det kondenserade vattnet töms

automatiskt ut genom dräneringsröret

med hjälp av tyngdkraften.

Start

Grönt fast sken

- aggregatet i normal drift

Grön –Funktionsindikering

Normal drift

M9L Dehumidifiers

190TML-1040-A04.05 9

Underhåll och felsökning

VARNING! Aggregatet ska kopplas bort från strömtillförseln innan underhåll eller

felsökning påbörjas.

Underhållsschema

Felsökning

VARNING! Aggregatet får endast öppnas av utbildad och kvalificerad personal.

OBS! Aggregatet startar automatiskt om efter strömavbrott.

Säkerhets- och försiktighetsåtgärder

Handboken innehåller rekommendationer om arbetspraxis och arbetsprocedurer.

Under installation och drift av denna utrustning är det alltid den enskilda indi-

videns ansvar att tänka på:

• sin egen och andras personliga säkerhet

• säkerheten för enheten genom korrekt användning av utrustningen enligt

beskrivningar och instruktioner i denna handbok.

Komponent Underhålls-/inspektionsintervall(1)

(1) Hur ofta underhåll behöver utföras beror på omgivningsmiljön.

4 000 timmar 8 000 timmar

Luftutlopp och dräneringsrör Kontrollera och ta bort ev. hinder -

Filter G3 (EU3) Rengör filterhållaren och byt filtret -

Aggregat, allmänt Rengör aggregatet utvändigt -

Hela aggregatet - Översyn av hela aggregatet(2)

(2) Får endast utföras av Munters servicepersonal.

Symptom Möjlig orsak Åtgärd

Aggregatet har stannat och:

Larm –blinkar snabbt

Rött sken

Larm –blinkar långsamt

Inga larm eller indikeringar

Högtemperaturtermostaten har löst ut av följande

orsak:

- Igensatt filter eller annat hinder för luftflödet

- För hög lufttemperatur i rummet

Blockerat vattenavlopp (tillvalsfunktion)

Fel påströmförsörjningen, eller högtemperatur-

säkringen har löst ut

Termostaten återställs automatiskt när aggregatet har

kylts ned.

- Rengör filtret eller avlägsna hindret

- Vänta tills rumstemperaturen sjunker under 25 °C

Återställ larmet och starta aggregatet genom att trycka

ned och släppa upp start-/stoppknappen.

Ta bort blockeringen och se till att vätskan kan flöda fritt.

Kontrollera aggregatets strömförsörjning eller kontakta

en behörig servicetekniker.

2 2 3

1 1

M9L Dehumidifiers

10 190TML-1040-A04.05

Produktinformation

Avsedd användning Avfuktaren M9L med lyftkyld kondensor används för att effektivt avfukta luften i

rum där fuktig luft inte kan transporteras bort i kanaler. Sorptionsavfuktaren tar

upp fukten i omgivnings-/processluften. Våtluften passerar genom en kondensor

och använder omgivningsluften som kylmedel. Det kondenserade vattnet töms ut

genom ett dräneringsrör. Effektförbrukningen under avfuktningsprocessen åter-

förs som värme till rummet.

M9L-avfuktarna utformas och tillverkas av en utvecklings- och tillverkningsorganisa-

tion som är godkänd enligt EN-ISO 9001. Aggregatet följer de produktdirektiv och

europeiska standarder som återfinns i den EG-försäkran om överensstämmelse

som medföljer varje aggregat.

Teknisk specifikation

1) Gemensam fläktmotor för torrluft och kondensorns kylluft

2) Högpresterande silikagel

3) 436 inklusive fast skarvdetalj för torrluft

Tekniska data: Kvantitet

TORRLUFT

Nominellt luftflöde (m³/h)

Tillgängligt statiskt tryck (Pa)

Effekt, fläktmotor (W) 1

120

KYLLUFT, KONDENSOR

Nominellt luftflöde (m³/h) 140

REGENERERINGSLUFT

Effekt, värmare (W)

Temperaturökning över värmaren (°C)

Effekt, fläktmotor (W)

840

SORPTIONSSYSTEM

Rotortyp (sorption)

Drivmotor (W) HPS2)

3,5

ÖVRIGA TEKNISKA DATA

Total effekt (W)

Huvudspänning (V) 1-fas, 50 Hz

Märkström (A)

Drifttemperatur (°C)

Elektrisk skyddsklass (IP)

Yttermått B x D x H (mm)

Vikt (kg)

Ljudnivåutan luftkanaler (dBA)

Torkningskapacitet (kg/24 h vid 20 °C och 60 % RF)

1005

230

4,4

+0 till +25 °C

256 x 3903)x 535

Innehållet i detta dokument kan ändras utan föregående meddelande.

Detta dokument innehåller information som skyddas av lagar om upphovsrätt. Ingen del av detta dokument får kopieras,

lagras i ett system för informationslagring eller överföras i någon form eller pånågot sätt utan Munters skriftliga

medgivande.

Eventuella kommentarer angående innehållet i detta dokument skickas till:

Munters Europe AB, Technical Publications Department, PO Box 434, 191 24 Sollentuna

Inhaltsverzeichnis

Sprachen:

Andere Munters Luftentfeuchter Handbücher

Munters

Munters MCS300 Bedienungsanleitung

Munters

Munters IceDry 30 Bedienungsanleitung

Munters

Munters MJ150Y Bedienungsanleitung

Munters

Munters ComDry M160L Bedienungsanleitung

Munters

Munters drycool hd Bedienungsanleitung

Munters

Munters HC-150 Betriebsanleitung

Munters

Munters ICEDRY 800 Bedienungsanleitung

Munters

Munters HC-300 Betriebsanleitung

Munters

Munters MK30D Bedienungsanleitung

Munters

Munters DRYCOOL RENTAL HCUb Series Bedienungsanleitung

Munters

Munters ComDry Betriebsanleitung

Munters

Munters R Series Betriebsanleitung

Munters

Munters ML420 Bedienungsanleitung

Munters

Munters MK200 Bedienungsanleitung

Munters

Munters ComDry M210X Bedienungsanleitung

Munters

Munters comdry m170l Bedienungsanleitung

Munters

Munters MCS300 Bedienungsanleitung

Munters

Munters ML420 Bedienungsanleitung

Munters

Munters ML180 Bedienungsanleitung

Munters

Munters ComDry M190Y Bedienungsanleitung

Beliebte Luftentfeuchter Handbücher anderer Marken

Daitsu

Daitsu CD031IU-DFA Bedienungsanleitung

Fehom

Fehom PDGT701BE Bedienungsanleitung

Hitachi

Hitachi RD-190GX Bedienungsanleitung

Westpoint

Westpoint MDF1-30AE Bedienungsanleitung

SOLIS

SOLIS easy dry compact Bedienungsanleitung

ENVIROBOSS

ENVIROBOSS EB240 Bedienungsanleitung

Sinclair

Sinclair R-9112 Bedienungsanleitung

Kenmore

Kenmore 580.54701 Bedienungsanleitung

Demargo

Demargo DM828NF Bedienungsanleitung

Altrad Lescha

Altrad Lescha LDH 600 Bedienungsanleitung

BOMANN

BOMANN LE 1150 CB Bedienungsanleitung

SPT

SPT SD-46 Bedienungsanleitung

REMKO

REMKO SLN 40 Bedienungsanleitung

Haier

Haier HD458 Bedienungsanleitung

Logik

Logik L20DHW12 Bedienungsanleitung

Frigidaire

Frigidaire FDR30S1 - 30 Pint Capacity Dehumidifier Kurzanleitung

Blitz

Blitz HHD Series Bedienungsanleitung

Prem-I-Air

Prem-I-Air PD14DEN Bedienungsanleitung
