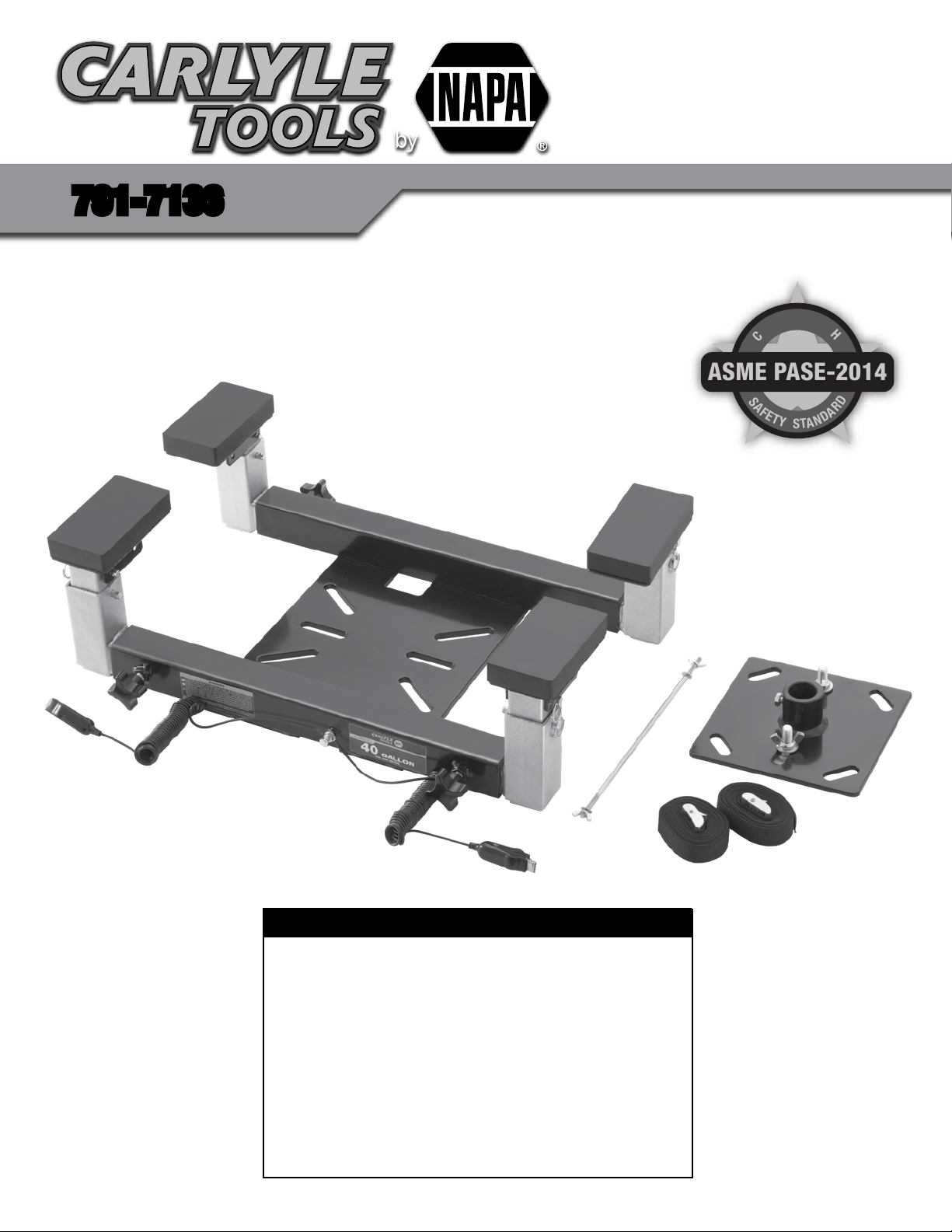

Napa Carlyle Tools 791-7136 Bedienungsanleitung

791-7136 12/11/18

Capacity .............................Up to 40 gallon empty fuel tank

Overall Length .............................................................. 24.5"

Overall Width................................................................... 15"

Overall Height................................................................. 5.3"

Tie Down Length ................................................................8'

Saddle Adjustments

Length...................................................... 24.5" to 39.75"

Width ............................................................... 15" to 19"

Height ................................................................ 7" to 11"

Product Weight........................................................ 48.5 lbs.

Shipping Weight ...................................................... 49.6 lbs.

SPECIFICATIONS

FUEL TANK ADAPTER

791-7136791-7136

ASME PASE-2014

791-7136 2 12/11/18

OPERATING MANUAL FOR 791-7136

WARNING INFORMATION

This is the safety alert symbol. It is used to alert you

to potential personal injury hazards. Obey all safety

messages that follow this symbol to avoid possible

injury or death.

IMPORTANT: READ THESE INSTRUCTIONS BEFORE OPERATING

BEFORE USING THIS DEVICE, READ THIS MANUAL COMPLETELY AND THOROUGHLY, UNDERSTAND ITS OPERATING

PROCEDURES, SAFETY WARNINGS AND MAINTENANCE REQUIREMENTS.

It is the responsibility of the owner to make sure all personnel read this manual prior to using this tool. It is also the responsibility of the tool

owner to keep this manual intact and in a convenient location for all to see and read. If the manual or product labels are lost or not legible,

contact NAPA for replacements. If the operator is not uent in English, the product and safety instructions shall be read to and discussed

with the operator in the operator's native language by the purchaser/owner or his designee, making sure that the operator comprehends

its contents.

THE NATURE OF HAZARDOUS SITUATIONS

The use of portable automotive lifting devices and applicable attachments, adapters and accessories are subject to certain hazards that

cannot be prevented by mechanical means, but only by the exercise of intelligence, care and common sense. It is therefore essential to

have owners and personnel involved in the use and operation of the equipment who are careful, competent, trained, and qualied in the

safe operation of the equipment and its proper use. Examples of hazards are fuel tank explosion or re due to fuel still in tank and in close

proximity to smoking, open ames, electrical sparks, etc. Additional hazards are dropping, tipping or slipping of loads caused primarily by

improperly securing loads, overloading, off-centered loads, use on other than hard level surfaces, and using equipment for a purpose for

which it was not designed.

METHODS TO AVOID HAZARDOUS SITUATIONS

• Read, study carefully, and understand the operating manual packed with this dolly before operating.

• User and bystanders must wear eye protection that meets ANSI Z87.1 and OSHA standards.

• Read the appropriate vehicle service manual for instructions and procedures on fuel tank removal and installation.

  • Alwayshaveanapprovedreextinguisheraccessibleforimmediateuse.Neverusethisdevicenearpeoplesmoking,openames,

heat sources or sparks.

• Consult the device’s owner’s manual for instructions on grounding requirements for metal tanks before performing any work.

• Always drain the fuel tank into a grounded storage container before removal or installation.

• Make sure the fuel tank is centered and balanced on the adapter and jack before removal or installation.

• Always secure the fuel tank to this device with the tie-down straps provided before moving the fuel tank.

• The fuel tank may only be transported when the jack has been retracted to its lowest position.

• Failure to heed these warnings may result in personal injury, property damage, or both..

WARNING:Thisproductcanexposeyoutochemicalsincludingnickel,whichisknowntotheStateofCaliforniatocausecancer 

and birth defects or other reproductive harm. For more information go to www.P65Warnings.ca.gov.

CONSEQUENCES OF NOT AVOIDING HAZARDOUS SITUATIONS

Failure to read this manual completely and thoroughly, failure to understand its OPERATING INSTRUCTIONS, SAFETY WARNINGS,

MAINTENANCE INSTRUCTIONS and comply with them, and failure to comply with the METHODS TO AVOID HAZARDOUS SITUATIONS

could cause accidents resulting in serious or fatal personal injury and/or property damage.

WARNING: Indicates a hazardous situation

which, if not avoided, could result in death

or serious injury.

WARNING

791-7136 3 12/11/18

OPERATING MANUAL FOR 791-7136

FUEL TANK SADDLE ADAPTER SETUP

PLEASE REFER TO THE EXPLODED VIEW DRAWING IN THIS MANUAL IN ORDER TO IDENTIFY PARTS

AND PROPER ASSEMBLY CONFIGURATION.

1. Install the #13 arm assemblies in the #12 base assembly as shown in the exploded view drawing on page 5. Secure them in place by

screwing in the #11 locking knobs as shown in the drawing.

2. Install the #15 height adjustment tubes in the #13 arm assemblies and secure them to the arm assemblies at the desired height with the

#14 detent pins.

3. The #16 support pad assemblies have two mounting locations which enable the pads to be located in towards the center of the adapter

or further away from the center of the adapter depending on the fuel tank size and configuration. Secure the #16 support pad assemblies

to the top holes of the #15 height adjustment tubes with the #14 detent pins.

4. Feed the #7 ground screw through the #4 flat washer, the electrical connector ends of both #2 ground wires, and through #5 hex nut,

and tighten the #7 ground screw in the #12 base assembly. It may be necessary to tighten the #5 nut up against the electrical connectors

to ensure the connectors are not loose.

INSTALLING THE FUEL TANK SADDLE ADAPTER ON UNDER HOIST TRANSMISSION JACKS

This saddle adapter is designed to fit on three types of transmission jack saddles:

TYPE 1 - The NAPA model 791-7140 and 791-7200 under hoist transmission

jacks are equipped with the popular ratchet adjustment arms in their saddles. See

figure 1. The center of the saddle adapter has two rectangular shaped holes to

accept two of the ratchet arms, and the opposite ratchet arms will fit against

the perimeter edge of the center portion of the saddle adapter. Center the

saddle adapter on the jack's saddle and tighten the jack's ratchet arms against

the adapter. The #6 lock rod can be fed through the holes at the top of two of

the ratchet arms and secured with the #4 flat washers and #3 wing nuts as

shown in figure 1. This secures the saddle adapter to the jack's saddle.

TYPE 2 - Some transmission jacks are equipped with flat saddles with arms

that can be temporarily removed. See Figure 2. The saddle adapter can be

placed on the top of the jack's flat saddle and centered in a position where

the oval holes in the saddle adapter align with two hole locations in the jack's

saddle. The two hole locations should be directly across from each other so

the jack's saddle and saddle adapter can be secured together with hardware kit

provided provided. If the provided hardware will not work, use grade 5 hardware

or the metric equivalent to secure the two plates together.

This saddle adapter is designed to fit on 791-9006.

TYPE 3 - Some jacks will have to have their stock saddles removed and

replaced with the #10 adapter plate included with the saddle adapter. The

adapter plate is secured to the jack's ram by tightening the #9 screw at the

base of the adapter plate. See Figure 3. Follow the assembly instructions for

TYPE 2 jacks to secure the saddle Adapter to the adaptor plate.

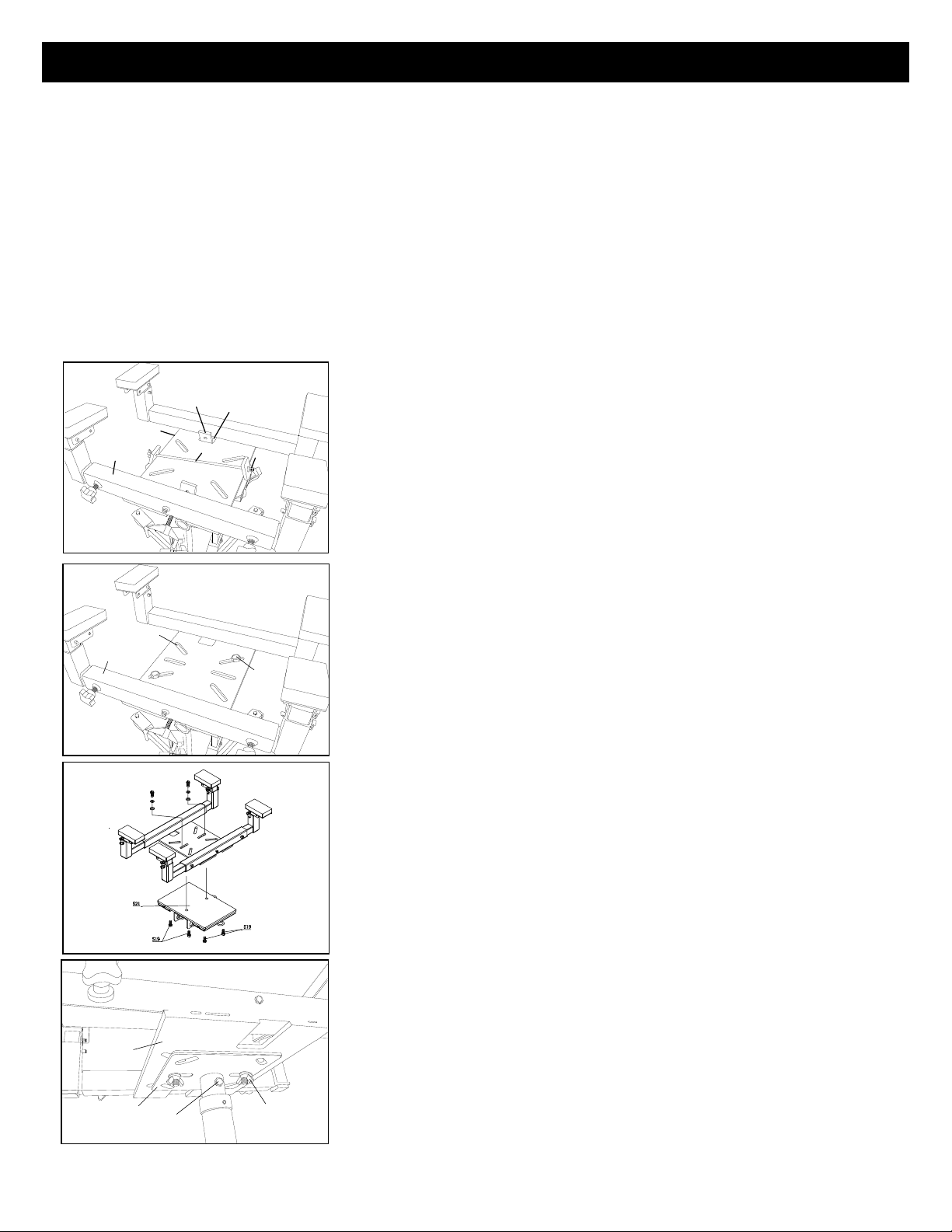

RATCHET

ADJUSTMENT

ARMS RECTANGULAR

SHAPED HOLE

LOCK

ROD FLAT

WASHER &

WING NUT

FUEL TANK

SADDLE

ADAPTER

PERIMETER

EDGE

Figure 1

OVAL

HOLES

HARDWARE

SUPPLIED OR

METRIC

EQUIVALENT

Figure 2

FUEL TANK

SADDLE

ADAPTER

FUEL TANK

SADDLE

ADAPTER

PLATE

INCLUDED TIGHTEN

SCREW

CARRIAGE

BOLTS, FLAT

WASHERS AND

WING NUTS

Figure 3

791-7136 4 12/11/18

OPERATING MANUAL FOR 791-7136

WARRANTY

Please contact your local NAPA Auto Parts Store for details on warranty.

OPERATING INSTRUCTIONS

This is the safety alert symbol used for the OPERATING INSTRUCTIONS section of this manual to alert you to potential

personal injury hazards. Obey all instructions to avoid possible injury or death.

1. Prepare the fuel tank for removal according to the appropriate vehicle service manual instructions and procedure. Drain the fuel tank into a

grounded storage container.

2. Pump the jack up so the fuel tank saddle adapter is close but not touching the vehicle's fuel tank. Attach the alligator clamp at the end of

one ground wire to the transmission jack. Attach the alligator clamp at the end of the other ground wire to the lift that is supporting the

vehicle. IMPORTANT: PROPER GROUNDING IS ACCOMPLISHED WITH THE ALLIGATOR CLAMPS AFFIXED TO NON-PAINTED OR

NON-COATED PARTS. THE LIFT SUPPORTING THE VEHICLE MUST ALSO BE GROUNDED TO THE EARTH.

3. Adjust the saddle adapter's arm assemblies, height adjustment tubes and support pad assemblies to t the fuel tank conguration, and

then center and balance the tank on the saddle adapter.

4. Raise the jack so the saddle adapter makes contact with the fuel tank, and make nal adjustments. Make sure the locking knobs are tight

and detent pins are inserted completely through their corresponding tubes.

5. Secure the fuel tank to the saddle adapter by wrapping the two tie-down straps completely around the tank and saddle. Insert the tie-down

straps through their buckles and pull them tight.

6. Make sure the tank is free to be lowered all the way down and there are not obstructions. The jack must be lowered all the way before the

tank can be transported.

PREVENTIVE MAINTENANCE

This is the safety alert symbol used for the PREVENTATIVE MAINTENANCE section of this manual to alert you to potential

personal injury hazards. Obey all instructions to avoid possible injury or death.

1. Always store the adapter in a well protected area where it will not be exposed to inclement weather, corrosive vapors, abrasive dust, or

any other harmful elements. The adapter must be cleaned of water, snow, sand, grit, oil, grease or other foreign matter before using.

2. Every adapter owner is responsible for keeping the adapter labels clean and readable. Use a mild soap solution to wash external

surfaces of the adapter.

3. Do not attempt to make any repairs unless you are a qualied repair person that is familiar with this equipment. Do not use the adapter

if it is damaged, cracked, broken, or missing parts. Take it out of service until replaced or properly repaired by an authorized service

center.

INSPECTION

Visual inspection should be made before each use of the adapter, checking for damaged, loose or missing parts. Each adapter must be

inspected by a manufacturer’s repair facility immediately if subjected to an abnormal load or shock. Any adapter which appears to be

damaged in any way, is found to be badly worn, or operates abnormally MUST BE REMOVED FROM SERVICE until necessary repairs are

made by a manufacturer’s authorized repair facility. It is recommended that an annual inspection of the adapter be made by a manufactur-

er’s authorized repair facility and that any defective parts, decals or warning labels be replaced with manufacturer’s specied parts. A list of

authorized repair facilities is available from the manufacturer.

PROPER STORAGE

It is recommended that the adapter be stored in a dry location.

OWNER/USER RESPONSIBILITY

The owner and/or user must have an understanding of the manufacturer’s operating instructions and warnings before using

this adapter. Personnel involved in the use and operation of equipment shall be careful, competent, trained, and qualied in

the safe operation of the

791-7136 5 12/11/18

791-7136

FUEL TANK ADAPTER

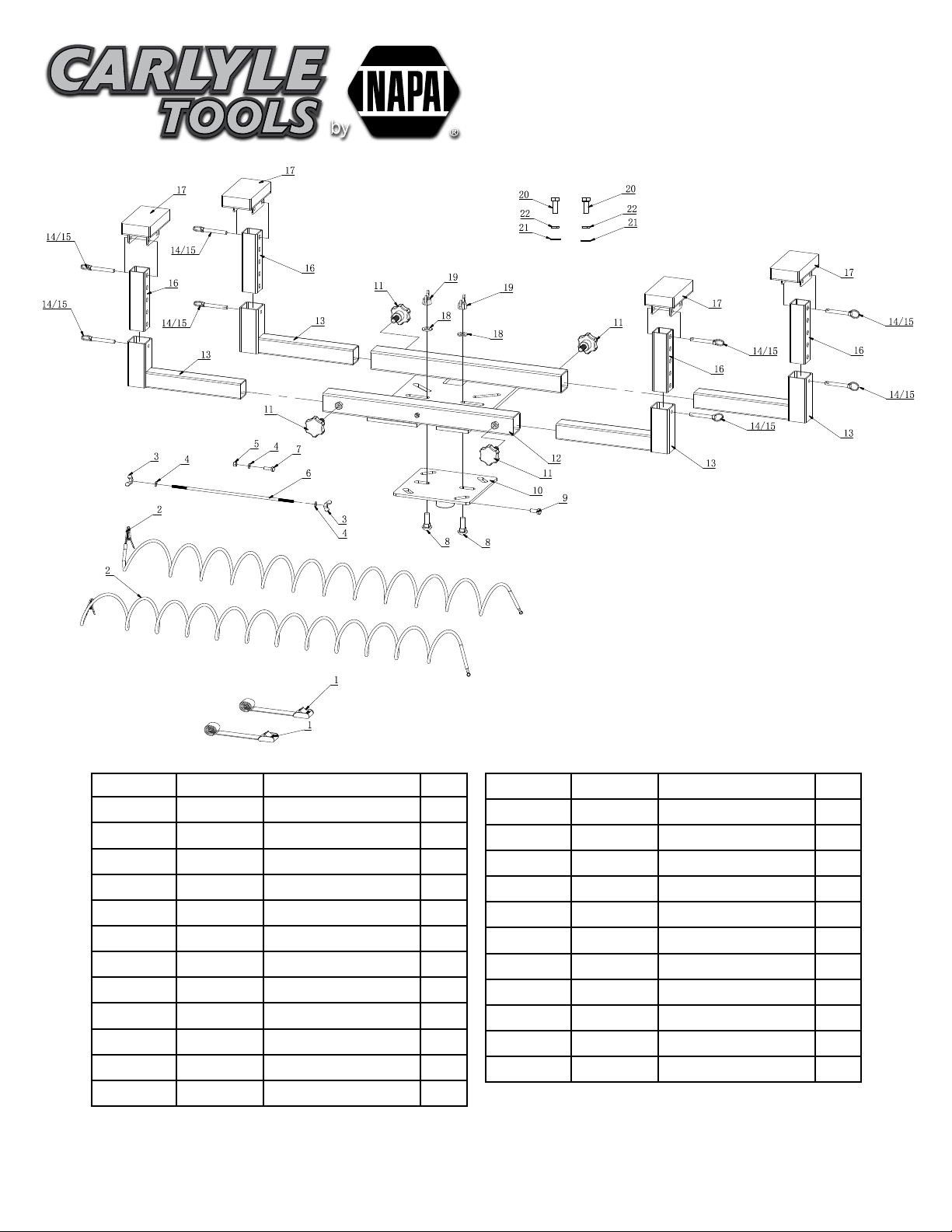

Ref. No. Part No. Description Qty.

1 RS770601 8' Tie Down (each) 2

2 RS770602 Ground Wire (each) 2

3 * Wing Nut M6 2

4 * Flat Washer 3

5 * Hex Nut M6 1

6 * Lock Rod 1

7 * Ground Screw M6 1

8 * Carriage Bolt M12 2

9 * Screw M8 1

10 RS770403 Adapter Plate 1

11 RS770611 Locking Knob (each) 4

12 Base Assembly 1

* Available in bolt kit, RS7706BK. Only Ref No’s identified by Part No. are available separately.

** Available in 1 Ton Transmission Jack Bolt Kit, RS770603

Ref. No. Part No. Description Qty.

13 Arm Assembly 4

14 * Detent Pin 8

15 Ring 8

16 Height Adjustment Tube 4

17 RS770616 Support Pad Assembly (each) 4

18 * Flat Washer 2

19 * Wing Nut M12 2

20 ** Bolt M12*30 2

21 ** Flat washer 12 2

22 ** Lock washer 12 2

NS RS7917136PLK Product Label Kit 1

791-7136 6 12/11/18

791-7136

ESPECIFICACIONES:

791-7136

ADAPTADOR DEL TANQUE DE COMBUSTIBLE

Capacidad.................... de hasta 40 galones con tanque

de combustible vacío

Longitud global ............................................................ 24.5"

Anchura global ................................................................ 15"

Altura global ................................................................... 5.3"

Longitud de amarre............................................................8'

Ajustes de la silla

Longitud

.................................................. 24.5" to 39.75"

Anchura

........................................................... 15" to 19"

Altura

................................................................. 7" to 11"

Peso de Producto ................................................... 48.5 lbs.

Peso de embarque.................................................. 49.6 lbs.

ASME PASE-2014

791-7136 7 12/11/18

INFORMACIÓN DE ADVERTENCIA

Este símbolo indica una alerta de seguridad y se usa para

advertir sobre peligro de accidentes personales. Observe toda

la información de seguridad que sigue a este símbolo para

evitar la posibilidad de que ocurran lesiones o muerte.

IMPORTANTE: LEA ESTAS INSTRUCCIONES ANTES DE USAR EL DISPOSITIVO

ANTES DE USAR ESTE DISPOSITIVO, LEA ESTE MANUAL DETENIDAMENTE. PROCURE ENTENDER SUS PROCEDIMIENTOS OPERATIVOS,

ADVERTENCIAS DE SEGURIDAD Y FORMA DE MANTENIMIENTO.

Es la responsabilidad del propietario asegurar que todo el personal lea este manual previo al uso de esta herramienta. Asimismo, es

responsabilidad del propietario mantener este manual en buenas condiciones en una ubicación conveniente para su consulta. Si las

etiquetas del manual o producto son ilegibles o no están en su lugar, deberá ponerse en contacto con NAPA para obtenerlas gratis. El

comprador/propietario o una persona designada deberá leer y comentar el producto y las advertencias de seguridad en la lengua materna

del operario que no hable inglés uido, a n de asegurarse de que comprende el contenido.

NATURALEZA DE LAS SITUACIONES DE RIESGO

El uso de complementos, adaptadores o accesorios con dispositivos portátiles para el levantamiento de automóviles está sujeto a

ciertos riesgos los que no pueden ser prevenidos por medidas mecánicas, sino sólo a través del ejercicio de inteligencia, cuidado y el

sentido común. Por lo tanto, es esencial que el uso del dispositivo quede en manos de los propietarios y de personal que sea cuidadoso,

competente, capacitado y habilitado para realizar una operación segura. Ejemplos de los peligros incluyen la explosión del tanque de

combustible o incendio, debido a combustible restante en el tanque y en cercana proximidad a fumadores, llamas descubiertas, chispas

eléctricas, etc. Los peligros adicionales incluyen las caídas, los volcados o el deslizamiento de la carga ocasionados principalmente por la

sujeción inadecuada de las cargas, las sobrecargas, las cargas no centradas, el uso sobre supercies que no sean duras ni aniveladas y el

uso no destinado del equipo.

FORMAS DE EVITAR LAS SITUACIONES DE RIESGO

• Lea, estudie detenidamente y comprenda el manual de instrucciones que viene con esta plataforma rodante antes de operar.

• El usuario y los transeúntes deben usar protección para los ojos que cumpla con ANSI Z87.1 y las normas de OSHA.

 • Leaelmanualdeserviciodelvehículoapropiadoparaobtenerinstruccionesyprocedimientossobrelaextraccióneinstalacióndel

tanque de combustible.

 • Siempretengaunextinguidordeincendiosaprobadoaccesibleparausoinmediato.Nuncauseestedispositivocercadepersonas

que fuman, abren llamas, fuentes de calor o chispas.

 • Consulteelmanualdelpropietariodeldispositivoparaobtenerinstruccionessobrelosrequisitosdeconexiónatierrapara 

tanques de metal antes de realizar cualquier trabajo.

• Siempre drene el tanque de combustible en un contenedor de almacenamiento conectado a tierra antes de retirarlo o instalarlo.

 • Asegúresedequeeltanquedecombustibleestécentradoyequilibradoeneladaptadorylatomaantesdeextraerlooinstalarlo.

• Siempre asegure el tanque de combustible a este dispositivo con las correas de sujeción provistas antes de mover el tanque de

combustible.

• El tanque de combustible solo se puede transportar cuando el gato se ha retraído a su posición más baja.

• El incumplimiento de estas advertencias puede ocasionar lesiones personales, daños a la propiedad o ambos.

ADVERTENCIA:Esteproductolepodráexponeraciertosquímicos,paraincluirelníquel,conocidosenelEstadodeCalifornia

por ocasionar cáncer y defectos congénitos u otros daños a la reproducción. Para mayores informes,

visite: www.P65Warnings.ca.gov.

CONSECUENCIAS DE NO PREVENIR LAS SITUACIONES DE RIESGO

Hacer caso omiso, al no leer este manual detenidamente y de forma completa, y no comprender sus INSTRUCCIONES DE

OPEARACIÓN, ADVERTENCIAS DE SEGURIDAD, INSTRUCCIONES DE MANTENIMIENTO y cumplir con ellas, y desatender los

MÉTODOS PARA EVITAR LAS SITUACIONES PELIGROSAS podría ocasionar accidentes, resultando en lesiones personales serias o

fatales y/o daños a la propiedad.

ADVERTENCIA: Indica una situación

peligrosa que si no se evita, puede

provocar la muerte o lesiones graves.

ADVERTENCIA

MANUAL DEL FUNCIONAMIENTO PARA 791-7136

791-7136 8 12/11/18

MANUAL DEL FUNCIONAMIENTO PARA 791-7136

ENSAMBLE DE ADAPTADOR DE SILLA PARA TANQUE DE COMBUSTIBLE

CONSULTE POR FAVOR A LA ILUSTRACIÓN DE VISTA AMPLIADA EN ESTE MANUAL CON EL FIN DE IDENTIFICAR LAS PARTES Y

CONFIGURACIÓN DE ENSAMBLE ADECUADAS.

1. Instale el ensamble de brazo #13 en el ensamble de la base #12, según se ilustra en la ilustración de vista ampliada en la página 5.

Sujételos en lugar al atornillarlos en las perillas de seguridad #11, según se ilustra en el dibujo.

2. Instale los tubos de ajuste de altura #15 en los ensambles de brazo #13 y sujételos en los ensambles de brazo a la altura deseada con

los pasadores de detención #14.

3. Los conjuntos de almohadilla de soporte #16 cuentan con dos ubicaciones de montaje las cuales permiten que las almohadillas se

coloquen hacia el centro del adaptador o más lejos del centro del adaptador, según el tamaño del tanque de combustible y la

configuración. Sujete los ensambles de almohadilla de soporte #16 en los agujeros superiores de los tubos de ajuste de altura #15 con

los pasadores de detención #14.

4. Alimente el tornillo de tierra #7 por la arandela plana #4, los extremos de conector eléctrico en los dos alambres de tierra #2, y por la

tuerca hexagonal #5, y apriete el tornillo de tierra #7 en el ensamble de base #12. Puede ser necesario apretar la tuerca #5 pegada contra

los conectores eléctricos para asegurar que los conectores no estén flojos.

INSTALANDO EL ADAPTADOR DE SILLA DEL TANQUE DE COMBUSTIBLE EN DE LOS GATOS TIPO MONTACARGA PARA TRANSMISIONES

Este adaptador de silla está diseñado para acoplarse a tres tipos de sillas para gato de transmisión:

TIPO 1 - Los modelos NAPA 791-7140 7 791-7200 de gatos de transmisiones tipo

montacargas vienen equipados con los brazos de ajuste de trinquete populares en sus

sillas. Ver la figura 1. El centro del adaptador de la silla cuenta con dos agujeros

rectangulares para aceptar dos de los brazos de trinquete, y los brazos de trinquete

opuestos encajarán contra el borde del perímetro de la parte central del adaptador de la

silla. Centre el adaptador de silla en la silla del gato y apriete los brazos del trinquete del

gato contra el adaptador. La barra de seguridad #6 puede ser alimentada por los agujeros

en la parte superior de los dos brazos de trinquete y sujetada con las arandelas

planas #4 y con las tuercas mariposa #3, según se ilustra en la figura 1.

Lo mismo sujeta el adaptador de la silla a la silla del gato.

TIPO 2 - Algunos gatos para transmisión vienen equipados con sillas planas con brazos los

cuales pueden extraerse temporalmente. Ver la figura 2. El adaptador de silla puede

colocarse en la parte superior de la silla plana del gato y ser centrado en una posición en

la que los agujeros ovalados en el adaptador de la silla se alineen con dos ubicaciones de

agujero en la silla del gato. Las dos ubicaciones de agujero deben estar directamente

frente una a la otra con el fin de que la silla del gato y el adaptador de la silla puedan

sujetarse juntas con dos hardware provistos. Si la ferretería provista no llegara a funcionar,

use ferretería de clasificación 5 o el equivalente métrico para sujetar juntas las dos placas.

Este adaptador de silla está diseñado para acoplarse a 791-9006.

TIPO 3 - Para algunos gatos se tendrán que extraer sus sillas estándares. Éstas tendrán

que ser repuestas con la placa de adaptador #10 incluida con el adaptador de silla. La

placa de adaptador está sujetada al pistón del gato al apretar el tornillo #9 en la base de

placa del adaptador. Ver la figura 3. Siga las instrucciones de ensamble para los gatos

TIPO 2 para sujetar el adaptador de la silla a la placa del adaptador

BRAZOS DEL

AJUSTE AGUJERO

RECTANGULAR

TRABE LA

BARRA TUERCA de ALA

PLANAS

DEPÓSITO DE GASOLINA

ADAPTADOR DE LA SILLA

DE MONTAR

BORDE DEL

PERÍMETRO

Cuadro 1

AGUJEROS

OVALES

EQUIVALENTE

SUMINISTRADO

O MÉTRICO DEL

HARDWARE

Cuadro 2

DEPÓSITO DE GASOLINA

ADAPTADOR DE LA SILLA

DE MONTAR

DEPÓSITO DE

GASOLINA

ADAPTADOR DE

LA SILLA DE

MONTAR

LA PLACA DE

ADAPTADOR

INCLUYÓ APRIETE EL

TORNILLO

PERNOS DE CARRO,

ARANDELAS PLANAS

Y TUERCAS DE ALA

Cuadro 3

791-7136 9 12/11/18

MANUAL DEL FUNCIONAMIENTO PARA 791-7136

GARANTÍA:

Para mayores informes sobre la garantía, comuníquese por favor con su tienda local de partes automotrices NAPA.

INSTRUCCIONES DE USO

Este símbolo indica una alerta de seguridad y se utiliza en la parte de este manual que versa sobre las INSTRUCCIONES DE USO, con

el fin de advertir sobre los peligros de accidentes personales. Observe todas las instrucciones para evitar lesiones o peligros de muerte

1. Prepare el tanque de combustible para su extracción según las instrucciones y procedimiento de servicio del vehículo adecuados.

Vacíe el tanque de combustible en un recipiente de almacenamiento conectado a tierra.

2. Bombee el gato para que el adaptador de silla del tanque de combustible esté cerca de, pero que no tenga contacto con, el tanque de

combustible del vehículo. Sujete las pinzas dentadas en el extremo del alambre conectado a tierra al gato de transmisión. Sujete la pinza

dentada en el extremo del otro alambre conectado a tierra al elevador el que está dando soporte al vehículo. IMPORTANTE: LA CONEXIÓN

A TIERRA SE LOGRA CON LAS PINZAS DENTRADAS SUJETADAS A LAS PARTES NO PINTADAS Y LAS SIN ACABADO. EL ELEVADOR

EL QUE DA SOPORTE AL VEHÍCULO DEBE TAMBIÉN ESTAR CONECTADO A TIERRA .

3. Ajuste los ensambles de brazo del adaptador de silla, los tubos de ajuste de altura y los ensambles de almohadilla de soporte para

encajarse con la conguración del tanque de combustible, y luego centre y equilibre el tanque en el adaptador de silla.

4. Eleve el gato para que el adaptador de silla haga contacto con el tanque de combustible y realice los ajustes nales. Asegúrese que las

perillas de seguridad estén apretadas y que los pasadores de detención estén insertados completamente por los tubos correspondientes.

5. Sujete el tanque de combustible al adaptador de la silla al envolver las dos coreas de sujeción completamente alrededor del tanque y de la

silla. Inserte las coreas de sujeción por sus hebillas y jálelas hasta que estén apretadas.

6. Asegúrese que el tanque esté libre para bajarse completamente y que no haya ninguna obstrucción. El gato debe bajarse completamente

antes de que el tanque pueda estar transportado.

MANTENIMIENTO PREVENTIVO

Este símbolo indica una alerta de seguridad y se utiliza en la parte de este manual que versa sobre el MANTENIMIENTO DE

SEGURIDAD, con el n de advertir sobre los peligros de accidentes personales. Observe todas las instrucciones para evitar

lesiones o peligros de muerte.

1. Siempre almacene el adaptador de silla en un área bien protegida donde éstE no estará expuesto a las inclemencias del tiempo,

vapores corrosivos, polvo abrasivo ni a ningún otro elemento dañino. Antes del uso, el adaptador debe estar limpio de agua, nieve,

arena o gravilla antes del gato.

2. Cada propietario de adaptador de silla será responsable por mantener limpias y legibles las etiquetas del adaptador. Use una

solución de jabón suave para lavar las supercies externas del adaptador.

INSPECCIONE

Se debe realizar una inspección visual previo cada uso del adaptador, revisando por fugas en el líquido hidráulico y por partes dañadas,

ojas o faltantes. Cada adaptador debe ser inspeccionado inmediatamente por parte de un centro de reparación del fabricante, si éste

esté sujetado a un choque o a una carga anormal. Cualquier adaptador que aparenta ser dañado de cualquier forma, que se encuentre

ser desgastado o que opera de forma anormal, DEBE DEJARSE DE USAR hasta que se realicen las reparaciones necesarias por parte de

un centro de reparación autorizado del fabricante. Se recomienda que se haga una inspección anual del adaptador por parte de un centro

de reparación autorizado del fabricante y que cualquier parte, calcomanía o etiqueta de advertencia defectuosa sea repuesta con partes

especicadas del fabricante. Una lista de los centros de reparación autorizados está disponible con el fabricante.

ALMACENAMIENTO ADECUADO

Se recomienda que el adaptador sea almacenado en un lugar seco.

RESPONSABILIDAD DEL PROPIETARIO/USUARIO

El propietario y/o usuario deberá contar con la comprensión plena de las instrucciones de operación y advertencias del fabricante

antes de usar este adaptador. . El personal involucrado en el uso y operación del equipo debe ser cuidadoso, competente, capacitado

o calicado en la operación segura del equipo y su uso adecuado al momento de dar mantenimiento a los vehículos motores y sus

componentes. La información de advertencia debe ser enfatizada y comprendida. Si el operador no domina el idioma inglés, las

instrucciones y advertencia del fabricante le deben ser leidas y discutidas con el operador en su idioma nativo por parte del comprador/

propietario, asegurándose que el operador comprenda su contenido. El propietario y/o usuario debe estudiar y mantener las instrucciones

del fabricante para su referencia futura. El propietario y/o usuario será responsable por mantener legibles e intactos las etiquetas de

advertencia y los manuales de instrucción. Las etiquetas y literatura de repuesto están disponibles con el fabricante.

791-7136 10 12/11/18

SPÉCIFICATIONS

791-7136791-7136

ADAPTATEUR POUR RÉSERVOIR DE CARBURANT

ASME PASE-2014

Réservoir De Carburant Vide,

Capacité

............................. Jusqu’à 151Litres (40Gallons)

Longueur ...................................................62,2 cm (24,5 po)

Largeur .........................................................38,1 cm (15 po)

Hauteur........................................................18,2 cm (5,3 po)

Longueur des sangles..........................................2,4 m (8 ft)

Réglages de la selle

Longueur .......... 62,2 cm - 101 cm (24,5 po to 39,75 po)

Largeur....................38,1 cm à 48,26 cm (15 po à 19 po)

Hauteur

..................17,8 mm à 27,94 cm (7 po à 11 po)

Poids du produit......................................... 22 kg. (48,5 lbs.)

Poids à l’expédition..................................... 24 kg (49,6 lbs.)

Inhaltsverzeichnis

Sprachen:

Andere Napa Adapter Handbücher

Napa

Napa 791-7130 Bedienungsanleitung

Beliebte Adapter Handbücher anderer Marken

PCB Piezotronics

PCB Piezotronics 090B274 Bedienungsanleitung

Auvidea

Auvidea J20 Produkthandbuch

Gossen MetraWatt

Gossen MetraWatt AT3-III E Bedienungsanleitung

Akribis

Akribis ITF-21-BISS-MIT Bedienungsanleitung

Tenda

Tenda W54U Bedienungsanleitung

ROHO

ROHO AGILITY Bedienungsanleitung

PROLiNK

PROLiNK WN2001 Bedienungsanleitung

Hawking

Hawking HUF2 Bedienungsanleitung

Airlink101

Airlink101 AWLC4030 Bedienungsanleitung

NETGEAR

NETGEAR XAV101v1 - Powerline AV Ethernet Adapter Bedienungsanleitung

Philips

Philips SWA4554S/10 Bedienungsanleitung

JVC

JVC TS-C9D2B Gebrauchsanweisung

NETGEAR

NETGEAR A6100 Bedienungsanleitung

D-Link

D-Link DWA-121 Bedienungsanleitung

Philips

Philips SWA2037 Bedienungsanleitung

Basalte

Basalte 0610-20 Bedienungsanleitung

Yealink

Yealink EHS40 Bedienungsanleitung

Balluff

Balluff BIC 1B0-IT1A7-Q40KFU-SM4A4A Bedienungsanleitung
