NARVI NARVI-ULTRA Kurzanleitung

NARVI OY

Yrittäjäntie 1 A,

FIN-27230 Lappi, Finland

Tel. +358(0)2 83786500

Fax +358(0)2 83786510

www.narvi.fi, [email protected]

Narvi Ultra Plus ja Narvi Ultra

Narvi Ultra Plus och Narvi Ultra

Narvi Ultra Plus and Narvi Ultra

Narvi Ultra

Narvi Ultra Plus ja Narvi Ultra

Narvi Ultra Plus un Narvi Ultra

Narvi Ultra Plus ir Narvi Ultra

Narvi Ultra Plus és Narvi Ultra

Narvi Ultra Plus i Narvi Ultra

SISÄLLYSLUETTELO:

1. Sähkökiuaspakettiin kuuluu

2. Ennen asennusta

3. Asennus

3.1 Kiukaan asennus

4. Kivien ladonta

5. Saunan ilmanvaihto

6. Saunan rakenne

7. Varaosat

INNEHÅLL:

1. Ett paket med elektrisk bastuugn innehåller

2. Före installation

3. Installation

3.1 Bastuugnens installation

4. Fyllning av stenmagasinet

5. Ventilation i bastun

6. Bastuns konstruktion

7. Reservdelar

CONTENTS:

1. One electric sauna stove package comprises

2. Prior to installation

3. Installation

3.1 Installation of stove

4. Loading of stones

5. Ventilation in the sauna

6. Construction of sauna

7. Spare parts

SISUKORD:

1. Elektrikerise tarnekomplekt

2. Paigaldamiseelsed toimingud

3. Paigaldamine

3.1 Elektrikerise paigaldamine

4. Kivide ladumine

5. Sauna ventileerimine

6. Sauna ehitus

7. Varuosad

ASENNUS- JA KÄYTTÖOHJE

NARVI-ULTRA JA NARVI-ULTRA PLUS

SÄHKÖKIUKAAT N9, N10.5, N12, N15

1. SÄHKÖKIUASPAKETTIIN KUULUU:

1. Kiuas

2. Ohjauskeskus

3. Kiinnitysruuvit

4. Asennus- ja käyttöohje

2. ENNEN ASENNUSTA:

Tarkista seuraavat asiat:

- Kiuas on oikean kokoinen (kW) saunan kokoon (m3) verrattuna.

- Taulukossa 1 on esitetty saunan tilavuudet eri kiuastyypeille.

- Jos saunassa on eristämätöntä esim. tiili- ,kaakeli- tai lasipintoja on jokaista tällaista

seinäneliötä kohti laskettava 1,5 m3lisää saunatilavuuteen, jonka perusteella

määritetään taulukosta 1 tarvittava kiuasteho.

Taulukon 1 antamia saunan tilavuusarvoja ei saa ylittää eikä alittaa.

- Saunan minimikorkeus on määritelty taulukossa 1 samoin kuin minimisuojaetäisyydet.

- Kiuas voidaan asentaa myös seinäsyvennykseen. jolloin on huomioitava kuvan 1

mukaiset suojaetäisyydet.

SAUNAAN SAA ASENTAA VAIN YHDEN SÄHKÖKIUKAAN.

**) Katso kuva 1 *) Liitäntäkaapelina kumikaapeli

H07RN-F tai vastaava

Taulukko 1. N-kiukaan asennustiedot

Kiuasmalli Teho Löylyhuone Kiukaan minimi/maksimisuojaetäisyydet Kivimäärä Liitäntä*)

Tilavuus Korkeus Sivuilla Edessä Edessä Kattoon Lattiaan 400V 3N Sulakkeet

min max min A **) B **) C **) D **) E **)

kW m3m3cm cm cm cm cm cm kg mm2A

N 9 9 8 12 210 12 10 15 140 68 50 5x2,5 3x16

N 10,5 10.5 9 15 210 12 10 15 140 68 50 5x2,5 3x20

N 12 12 10 18 210 16 10 15 140 68 50 5x4 3x20

N 15 15 14 24 210 16 10 15 140 68 50 5x6 3x25

3. ASENNUS:

Kuva 1: N-kiukaan suojaetäisyydet

3.1 KIUKAAN ASENNUS

- Kiuas kiinnitetään kahdesta jalasta kiinni lattiaan.

- Kiuasta asennettaessa on huomioitava suojaetäisyydet. (kuva1)

- Kiukaan liittämisen sähköverkkoon saa suorittaa vain asennusoikeudet

omaava sähköasentaja voimassa olevien määräysten mukaan.

- Liitäntäkaapelina tulee käyttää kumikaapelia tyyppiä H07RN-F tai vastaavaa.

Kaapelin poikkipinta ja sulakekoko on ilmoitettu taulukossa 1.

- Kiukaalta lämmityksen ohjaukseen ja merkkivalolle kytkettyjen johtojen tulee

vastata poikkipinta-alaltaan kiukaan syöttökaapelia.

Kuva 2: Kytkentäkaavio

4. KIVIEN LADONTA:

- Kivien ladonnassa on huolehdittava etteivät vastukset taivu eikä riittävä

ilmankierto esty.

- Lado kivet harvaan. Liian tiiviiksi täytetty kivitila aiheuttaa vastusten

ylikuumenemista (=lyhyempi kestoikä) ja hidastaa saunan lämpenemistä.

- Kiukaalle sopiva kivikoon on halkaisija 4-7 cm.

- Kivien tulee peittää kuumennusvastukset kokonaan.

VAJAATÄYTTÖINEN KIVITILA AIHEUTTAA PALOVAARAN !

AINA ENNEN KIUKAAN PÄÄLLEKYTKEMISTÄ TARKISTA LÖYLYHUONE.

5. SAUNAN ILMANVAIHTO:

- Saunan ilmanvaihto on järjestettävä mahdollisimman tehokkaaksi riittävän

happipitoisuuden ja raikkauden saavuttamiseksi. Mieluimmin siten, että

raitisilma tuodaan kiukaan lähelle (ei 50 cm lähemmäksi).

- Raitisilmaputki on varustettava säädettävällä venttiilillä.

- Poistoventtiilin koon tulee olla kooltaan vähintään kaksi kertaa suurempi

kuin raitisilmaventtiilin. Poistoventtiili voidaan asentaa kiukaan vastapäiselle

seinälle vähintään 20 cm korkeammalle kuin raitisilmaventtiili.

6. SAUNAN RAKENNE:

- Saunan tulee olla hyvin lämpöeristetty, varsinkin katto, josta eniten löyly

pyrkii poistumaan. Kosteuden vuoksi suositellaan saunan lämpöeristeet

suojaamaan kosteutta läpäisemättömällä esim. alumiinipaperilla.

Pintaverhoukseen tulee aina käyttää puuta.

7. VARAOSAT:

INSTALLATIONS- OCH BRUKSANSVISNING

NARVI-ULTRA OCH NARVI-ULTRA PLUS

ELEKTRISKA BASTUUGNAR N9, N10.5, N12, N15

1. ETT PAKET MED ELEKTRISK BASTUUGN INNEHÅLLER:

1. Bastuugn

2. Styrapparat

3. Fästskruvar

4. Installations- och bruksanvisning

2. FÖRE INSTALLATION:

Kontrollera följande:

- Bastuugnen är av rätt storlek (kW) i förhållande till bastuns volym (m3).

- I tabell 1 anges bastuns volym för olika typer av bastuugnar.

- Om det finns oisolerade ytor av t.ex. tegel, kakel eller glas i bastun, skall man för

varje sådan väggkvadratmeter lägga till 1,5 m3bastuvolym, varefter man avläser

rätt bastuugnseffekt i tabell 1.

De bastuvolymer som anges i tabell 1 får varken överskridas eller underskridas.

- Bastuns minimihöjd anges i tabell 1, likaså minimisäkerhetsavstånden.

**) Se figur 1 *) Som anslutningskabel används

gummikabel H07RN-F eller motsvarande

Bastuugns- Effekt Basturum Bastuugnens minimi/maksimisäkerhetsavstånd Stenmängd Anslutning*)

modell Volym Höjd På sidorna Framför Framför Till taket Till golvet 400V 3N Säkringar

min max min A **) B **) C **) D **) E **)

kW m3m3cm cm cm cm cm cm kg mm2A

N 9 9 8 12 210 12 10 15 140 68 50 5x2,5 3x16

N 10,5 10.5 9 15 210 12 10 15 140 68 50 5x2,5 3x20

N 12 12 10 18 210 16 10 15 140 68 50 5x4 3x20

N 15 15 14 24 210 16 10 15 140 68 50 5x6 3x25

Tabell 1. Uppgifter om installation av N-Bastuugn

3. INSTALLATION:

Figur 1: Säkerhetsavstånd kring N-bastuugn

3.1 BASTUUGNENS INSTALLATION

- Bastuugnens två fötter fästes på golvet.

- Vid installation skall beaktas de säkerhetsavstånd som anges i figur 1.

- Bastuugnen får anslutas till elnätet bara av en elmontör med installationsrättigheter

i enlighet med gällande bestämmelser.

- Som anslutningskabel skall man använda en gummikabel av typ H07RN-F eller

motsvarande. Kabelns tvärsnitt och säkringsstorlek anges i tabell 1.

Elmatningskabeln är inte tillåtet att installera underifrån bastuugnen.

Figur 2: Kopplingsschema

4. FYLLING AV STENMAGASINET:

- Då stenar fylls i skall man till att elementen inte böjs och att tillräcklig luftcirkulation

inte förhindras.

- Packa stenarna glest. Om stenarna packas för tätt i stenmagasinet blir elementen

överhettade (=kortare livslängd) och bastun värms långsammare.

- Lämplig stenstorlek för bastuugnen är en diameter på 4 - 7 cm.

- Stenarna skall täcka värmeelementen helt.

STENMAGASINET SOM INTE ÄR VÄLFYLLT MEDFÖR BRANDFARA!

KONTROLLERA ALLTID BASTURUMMET INNAN BASSTUUGNEN KOPPLAS PÅ!

5. VENTILATION I BASTUN:

- Bastun skall ha så effektiv ventilation som möjligt för att luften skall vara tillräckligt

frisk och syrerik. Frisk luft skall helst komma in i närheten av bastuugnen (Luckan

50 cm ovanför bastuugnen).

- Friskluftsintaget skall förses med en justerbar ventil.

- Frånluftsventilen skall vara minst dubbelt så stor som fiskluftsventilen.

Frånluftsventilen kan placeras på den väggen som är mitt emot bastuugnen

minst 20 cm högre än friskluftsventilation.

6. BASTUNS KONSTRUKTION:

- Bastun skall vara bra värmeisolerad, speciellt taket, dit största delen av värmen

söker sig då man kastar bad. På grund av fukten rekommenderas värmeisolering

som inte släpper igenom fukt, t.ex. aluminiumpapper. Som ytbeklädnad i bastun

skall man alltid använda trä.

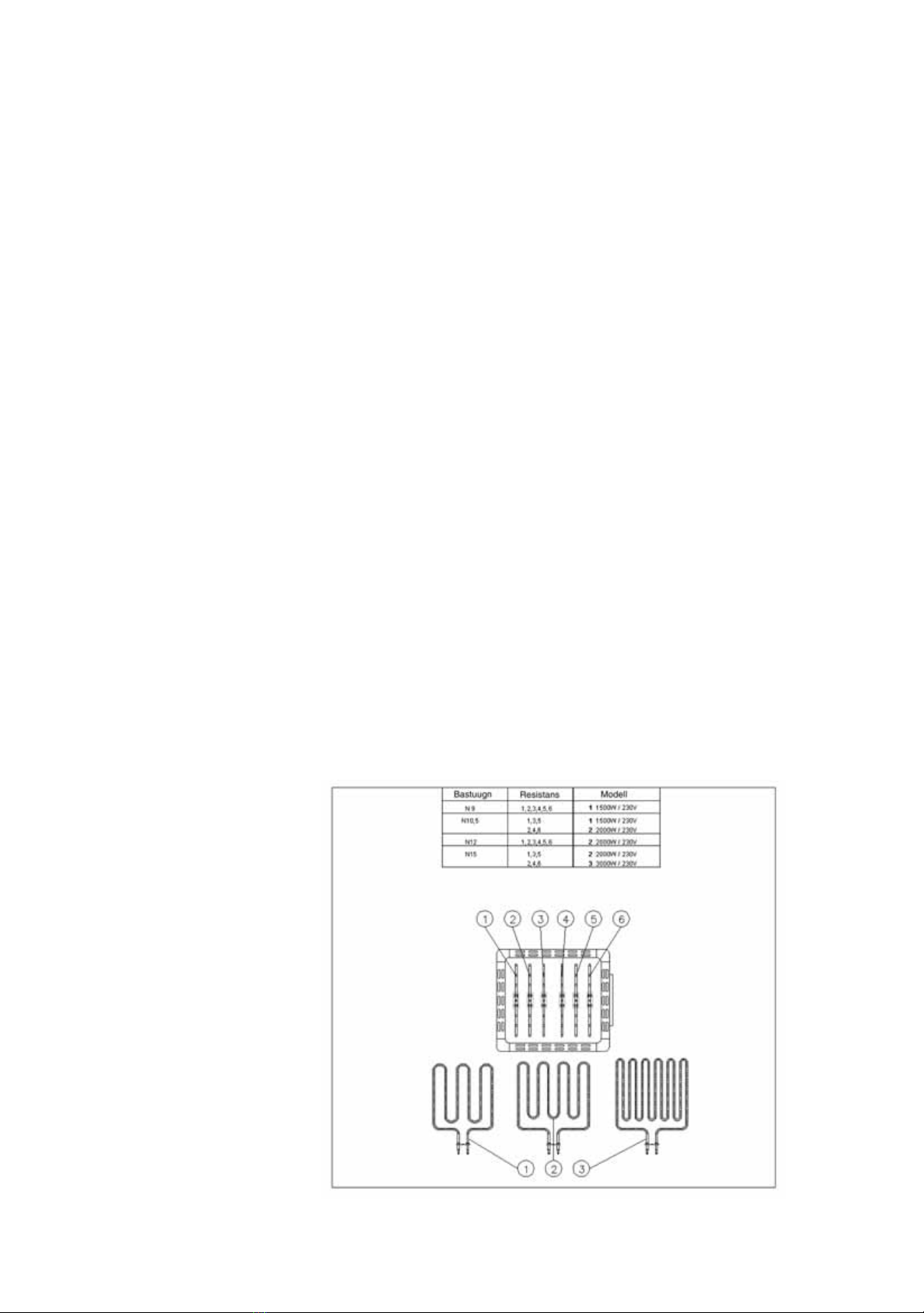

7. RESERVDELAR:
