National Cycle VStream N20005 Montageanleitung

PARTS INCLUDED

INDEX DESCRIPTION QTY.

1 Hardcoat d Polycarbonat VStr am Windscr n 1

BAG#1069

2 37-370896-000 Brack t, Tabb d H adlight 1

3 37-370897-000 Wash r, Spring 4

4 51-516408-000 Scr w, Button, M5 -.8 x 8 4

5mm H x K y

10mm Box Wr nch

3mm H x K y

Attention: Note:

Special notes and cautionary measures which can pre-

vent damage to the accessory or motorcycle.

Tips for facilitation of operation, control and

adjustment, as well as maintenance work.

Thank you for purchasing a National Cycle Accessory. Before beginning installation please look over this guide and be sure

one possess the skills and workshop tools to properly complete the installation. therwise a motorcycle dealer would be

glad to complete the installation.

Dealers: If installing the windshield for a customer please give them this manual. It contains information needed to properly maintain

and use this product.

PREPARATI N and REM VAL F PARTS

1. Position the motorcycle securely on its stand.

2. Remove the black covers. Figure 1

3. Remove the button head screws holding windscreen.

Screws will not be reused. (5mm Hex Key) Figure 2

4. Remove grommet. Grommet will be reused. Figure 2

Figur 1

Installation and wner’s Manual

N20005 and N20006 VStream® Windshield

for Honda® VFR1200

National Cycle, Inc. aywood, IL 60153-0158 USA 708-343-0400 / Fax: 708-343-0625

www.nationalcycle.com / email: inf[email protected] Page 1 of 6 10-118587-000 04/12

Figur 2

N20006 N20005

Grommet

National Cycle, Inc. aywood, IL 60153-0158 USA 708-343-0400 / Fax: 708-343-0625

www.nationalcycle.com / email: inf[email protected] Page 2 of 6 10-118587-000 04/12

5. Remove the 10mm cap nuts holding mirror. (10mm Box

Wrench) Figure 3

Carefully remove mirror and let hang to side during

installation. Figure 3.

6. Remove stock windscreen. Figure 4.

A. Spread windscreen from body panel to clear mirror

post.

B. Press to disengage tab.

C. Push screen forward to disengage front clip.

Figur 3

Figur 4

INSTALLATI N

The VStream windscreen is a machined part. It does

not have the injection molded tabs and hooks like the

stock windscreen. It is mechanically held in place at the cen-

ter bracket, and at the mirrors with the addition of spring

clips. You may notice some deviation along the seams

between body work and windscreen. inimize this by com-

pressing / pushing the body work toward the windscreen

while simultaneously tightening the mirror nuts.

1. Install Bracket (2). Figure 5, 6, 7 and 8

Use water to clean area on body where adhesive

pad will adhere. Area should be free of oils or

grease.

D. Peel mask to expose adhesive

E. Hold adhesive away from body while you insert

hook under front tab. Be certain hook is under

tab before securing adhesive.

F. Press bracket firmly in place.

G.Peel mask to expose second adhesive strip.

Figur 6

Figur 7 Figur 8

Figur 5

National Cycle, Inc. aywood, IL 60153-0158 USA 708-343-0400 / Fax: 708-343-0625

www.nationalcycle.com / email: inf[email protected] Page 3 of 6 10-118587-000 04/12

2. Install VSteam windscreen (10mm Box Wrench).

Figure 8, 9 and 10

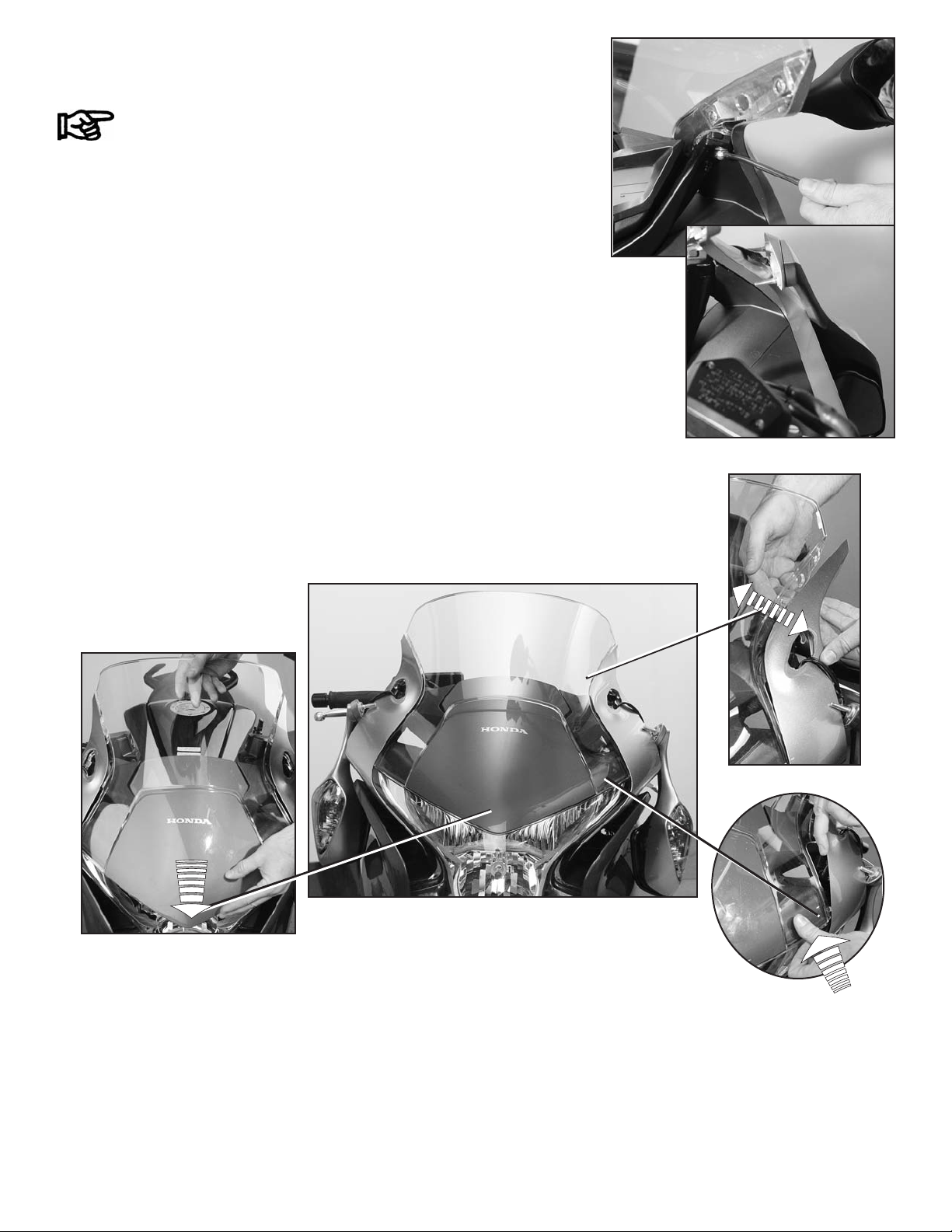

H. Spread body pieces to insert VStream windscreen.

I. Align shield at lower edge and side body panels.

J. Press front to adhere bracket to windscreen

K. Compress / Push the body work toward the wind

screen while simultaneously tightening the mirror

nuts.

Figur 8

Figur 9

Figur 10

National Cycle, Inc. aywood, IL 60153-0158 USA 708-343-0400 / Fax: 708-343-0625

www.nationalcycle.com / email: inf[email protected] Page 4 of 6 10-118587-000 04/12

3. Install grommet and spring washers (3mm Hex Key).

Figure 11

L. Install the spring washers (2) using the 5 button

screws (3).

. Install grommet.

4. Install black cover. Engage pin firmly into grommet.

Grommet

Figur 11

Figur 12

National Cycle, Inc. aywood, IL 60153-0158 USA 708-343-0400 / Fax: 708-343-0625

www.nationalcycle.com / email: inf[email protected] Page 5 of 6 10-118587-000 04/12

National Cycle, Inc. aywood, IL 60153-0158 USA 708-343-0400 / Fax: 708-343-0625

www.nationalcycle.com / email: inf[email protected] Page 6 of 6 10-118587-000 04/12

VStream® Wind protection products are covered by patent 7,387,328.

VStream® and National Cycle® are registered trademarks of National Cycle, Inc.

MAINTENANCE

Cleaning: Wash with a clean soft cloth, plenty of warm

water and, if necessary, a non-abrasive soap such as

dishwashing liquid. Flannel or soft chamois make good

cleaning cloths. Do not use rain protective products on the

screen due to the solvent action of the alcohol in these

products. Do not allow brake fluid, alcohol, or strong sol-

vents to contact the screen.

National Cycle Windshield Wash Part number N1401 is

good for everyday cleaning. Product is supplied with a

handy travel size container and cloth for easy storage on

the motorcycle.

RAINZIP® TREATMENT

National Cycle’s rain repellent treatment. RainZip treat-

ment N1410-01.

Inquire with your local dealer or visit:

www.nationalcycle.com

N20006
