NeoMounts FPMA-D550NOTEBOOK Bedienungsanleitung

FPMA-D550NOTEBOOK

Monitor desk mount

Monitor bureausteun

Monitor Tischhalterung

Support moniteur de bureau

Supporto da scrivania per monitor

Soporte de escritorio para monitor

Suporte de mesa para monitor

Bordbeslag skærm

Bordstativ til skjerm

Skrivbordsfäste för bildskärm

Näytön pöytäteline

Uchwyt nabiurkowy do monitora

Stolní držák monitoru

Držiak na monitor

Suport de birou pentru monitor

105mm

min10mm-max88mm

min240mm-max420mm

280mm

443mm

300mm

185mm38mm 140mm36mm

114mm

100mm

75mm

114mm

100mm

75mm

WWW.NEOMOUNTS.COM

INSTRUCTION MANUAL

PARTS

10-88mm

FPMA-D550NOTEBOOK

75x75 -

100x100 mm

0-44 cm 4-52 cm

Laptop 0-4,5 kg

Monitor 0-8 kg

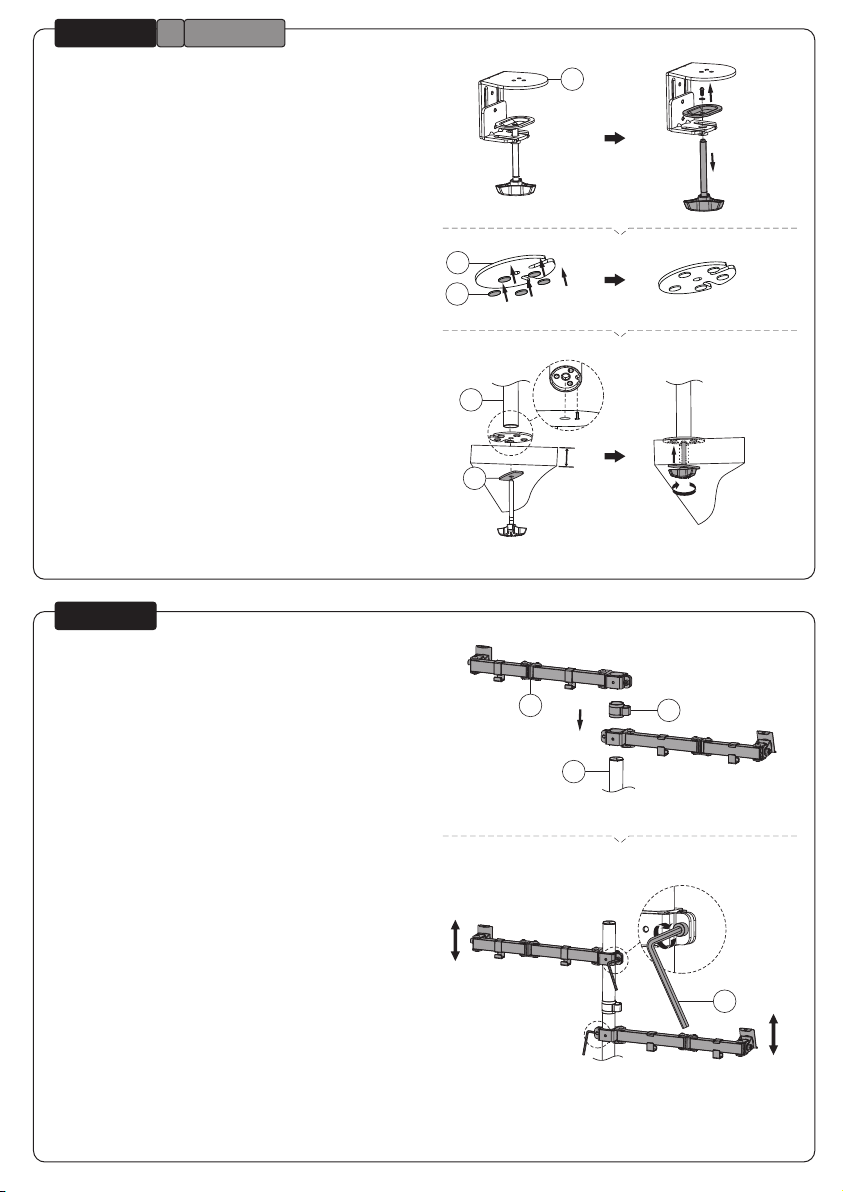

Mount the clamp to the rod and install to the desk

Monteer de klem aan de stang en installeer aan het

bureau

Befestigen Sie die Klemme an der Stange und instal-

lieren Sie sie auf dem Schreibtisch

Montez la pince sur la barre et installez-la sur le

bureau

Montare il morsetto sulla barra e installarlo sulla

scrivania

Monte la abrazadera en la barra e instálela en el

escritorio

Montar a braçadeira na barra e instalar na secretária

Zamontuj zacisk na pręcie i zainstaluj na biurku

A. (x2) B. (x2) D. (x2) E. (x2)C. (x1)

J. (x1) K. (x4) L. (x2) M. (x5) N. (x3)

F. (x1) G. (x1) H. (x1)

M-F. (x4)

I. (x1)

O. 4mm

(x1)

P. 6mm

(x1)

M-A. M4x12

(x4)

M-B. M4x16

(x4)

M-C. M5x12

(x4)

M-D. M5x16

(x4)

M-E. D5

(x4)

STEP 1ClampA

10-88mm

Mount the grommet to the rod and install through the

desk

Monteer de doorvoer aan de stang en installeer in het

bureau

Befestigen Sie die Tülle an der Stange und installieren

Sie sie im Schreibtisch

Montez le passe-ﬁl sur la tige et installez-le dans le

bureau

Montare il gommino sull'asta e installarlo nella scrivania

Monte el pasacables en la varilla e instálelo en el escri-

torio

Montar a argola na vara e instalar na secretária

Zamontuj przelotkę na pręcie i zainstaluj w biurku

Attach the arms to the rod, adjust the height and tighten

Bevestig de arm aan de stang, stel de juiste hoogte in

en draai vast

Befestigen Sie die Arme an der Stange, stellen Sie die

Höhe ein und ziehen Sie sie fest

Fixer les bras à la tige, régler la hauteur et serrer

Collegare i bracci all'asta, regolare l'altezza e serrare

Fije los brazos a la varilla, ajuste la altura y apriete

Fixar os braços na haste, ajustar a altura e apertar

Zamocuj ramiona na drążku, wyreguluj wysokość i

dokręć

STEP 2

STEP 1GrommetB

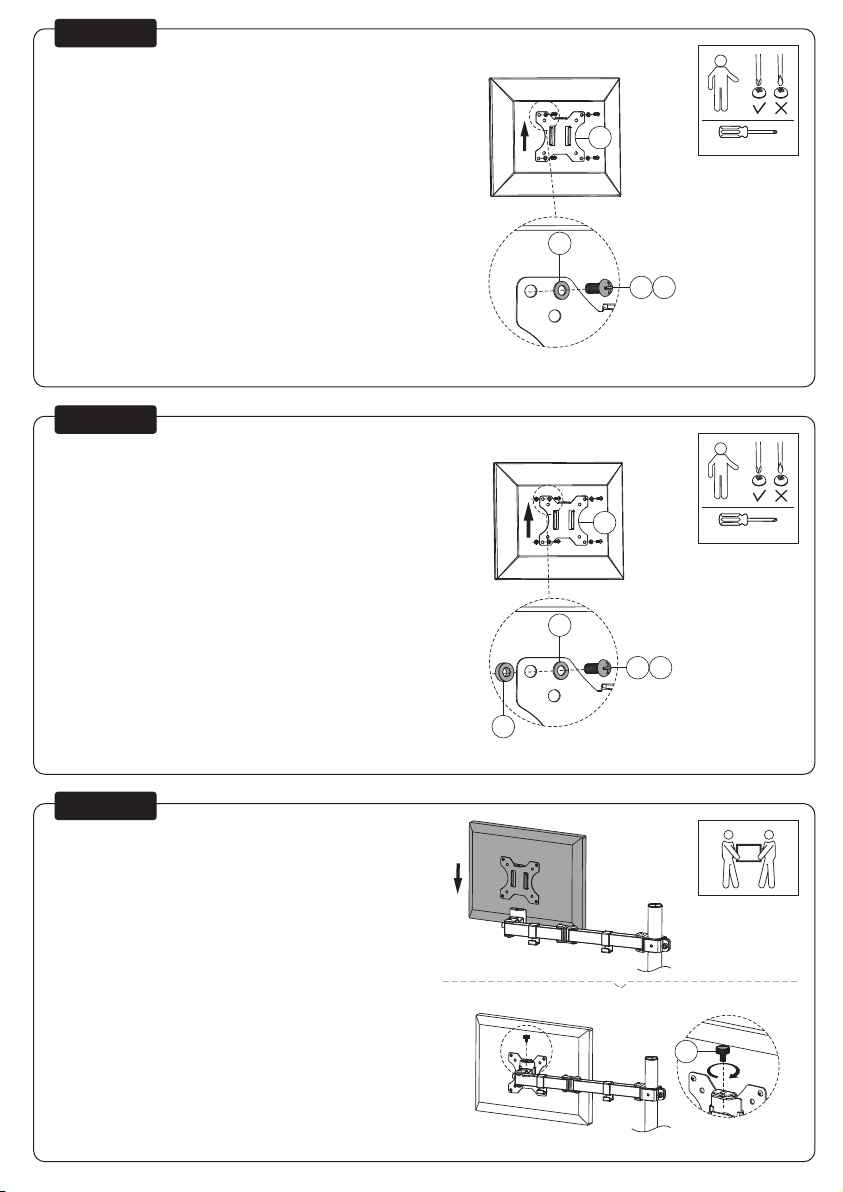

Attach the VESA plate to the monitor

Bevestig de VESA plaat aan de monitor

Befestigen Sie die VESA-Platte am Monitor

Fixez la plaque VESA sur le moniteur

Fissare la piastra VESA al monitor

Coloque la placa VESA en el monitor

Fixar a placa VESA no monitor

Przymocuj płytkę VESA do monitora

STEP 3

Use spacers if necessary

Gebruik afstandhouders indien nodig

Montage der Distanzscheiben wenn nötig

Utilisez des entretoises si nécessaire

Utilizzare distanziatori, se necessario

Utilice separadores si es necesario

Utilize separadores se necessário

Użyj dystansów jeśli jest taka potrzeba

OPTION

Attach the screens to the bracket and secure them

Bevestig de schermen op de beugel en zet ze vast

Befestigen Sie die Bildschirme an der Halterung

und sichern Sie sie

Attachez les écrans au support et ﬁxez-les

Fissare gli schermi alla staffa e ﬁssarli

Coloque las pantallas en el soporte y fíjelas

Fixar os ecrãs ao suporte e ﬁxá-los

Przymocuj ekrany do uchwytu i zabezpiecz je

STEP 4

* Not Included

M-A M-C

M-B M-D

M-E

M-F

M-E

Adjust the torque

Stel het koppel in

Das Drehmoment einstellen

Ajustez les couples de serrage

Regolare la coppia

Ajustar el par

Ajustar o torque

Ustawić momenty obrotowe

STEP 5

Attach the clamps to the laptop holder

Bevestig de klemmen aan de laptophouder

Befestigen Sie die Klemmen an der Laptophalterung

Fixer les pinces au support de l'ordinateur portable

Fissare i morsetti al supporto per laptop

Fije las abrazaderas al soporte del portátil

Fixar os grampos no suporte para computador portátil

Przymocuj zaciski do uchwytu na laptopa

STEP 6

Attach the VESA plate to the laptop holder

Bevestig de VESA-plaat aan de laptophouder

Befestigen Sie die VESA-Platte an der Laptophalterung

Fixer la plaque VESA au support de l'ordinateur portable

Fissare la piastra VESA al supporto per laptop

Fije la placa VESA al soporte del portátil

Fixar a placa VESA no suporte para computador portátil

Zamocuj płytę VESA do uchwytu na laptopa

STEP 7

* Not Included

Attach the laptop holder to the mount

Bevestig de laptophouder aan de steun

Befestigen Sie den Laptophalter an der Halterung

Fixez le support de l'ordinateur portable au support

Fissare il supporto del computer portatile al supporto

Fije el soporte del portátil al soporte

Fixar o suporte do portátil ao suporte

Przymocuj uchwyt na laptopa do wspornika

STEP 8

Place the laptop in the holder

Plaats de laptop in de houder

Legen Sie den Laptop in die Halterung

Placez le notebook sur le support

Posizionare il portatile nel supporto

Coloque la computadora portátil en el soporte

Coloque o laptop no suporte

Umieść laptopa w uchwycie

STEP 9

180°

+45°

-45°

360°

180° 360°

Route the cable(s) through the cable clips and insert the

Allen keys into the slot for future use

Geleid de kabel(s) door de kabelclips en bewaar de inbus-

sleutels in de houder toekomstig gebruik

Führen Sie das/die Kabel durch die Kabelklemmen und

stecken Sie den Inbusschlüssel in den Schlitz für zukünf-

tige Verwendung

Faire passer le(s) câble(s) dans les attaches de câble et con-

servez les clés Allen dans le support pour une utilisation

ultérieure

Far passare il/i cavo/i attraverso i fermacavi e conservare le

chiavi a brugola nel supporto per un uso futuro

Pase el cable o los cables por las abrazaderas y guarde las

llaves Allen en el soporte para uso futuro

Guiar o(s) cabo(s) através dos clipes do cabo e manter as

chaves Allen no suporte para utilização futura

Przełóż kabel (kable) przez uchwyty kablowe i zachować

klucze imbusowe wuchwytach do wykorzystania w przys-

złości

STEP 10

Adjust the mount to the desired position

Stel de steun in op de gewenste positie

Positionieren der Halterung in der gewünschten Position

Ajustez le support à la position souhaitée

Regolare il supporto nella posizione desiderata

Ajuste el soporte a la posición deseada

Ajuste o suporte na posição desejada

Dostosuj pozycję uchwytu do twoich wymagań

STEP 11
