Neriox 141051 Bedienungsanleitung

Universal-Winkelmesser

Bedienungsanleitung 2

Universal Protractor

Operating instructions 3

Rapporteur d’angles universel

Mode d’emploi 4

Goniometro universale

Istruzioni per l‘uso 5

Gonimetro universal

Instrucciones de uso 6

Univerzølis sz‘gm«rő

Használati utasítás 7

Ktomierz uniwersalny

Instrukcja obsługi 8

Goniometru universal

Instrucţiuni de utilizare 9

∫niversal a≈ ‘l≈er

Kullanım kılavuzu 10

141051

Br⁄tsch/R⁄egger Werkzeuge AG, Heinrich Stutz-Strasse 20, Postfach, CH-8902 Urdorf, Tel. +41 44 736 63 63, Fax +41 44 736 63 00, www.neriox.tools, sales@brw.ch

Lieferumfang

1 Grundkörper mit Lupe

1 Lineal 150 mm

1 Lineal 200 mm

1 Lineal 300 mm

1 Winkelanschlag

Eigenschaften

Grundkörper und Lineale aus rostfreiem Stahl

Lineale auswechselbar und verschiebbar

Panoramalupe

Mattierte Ableseskala

Spiegelfreie Ablesung

Parallaxfreie Noniusablesung

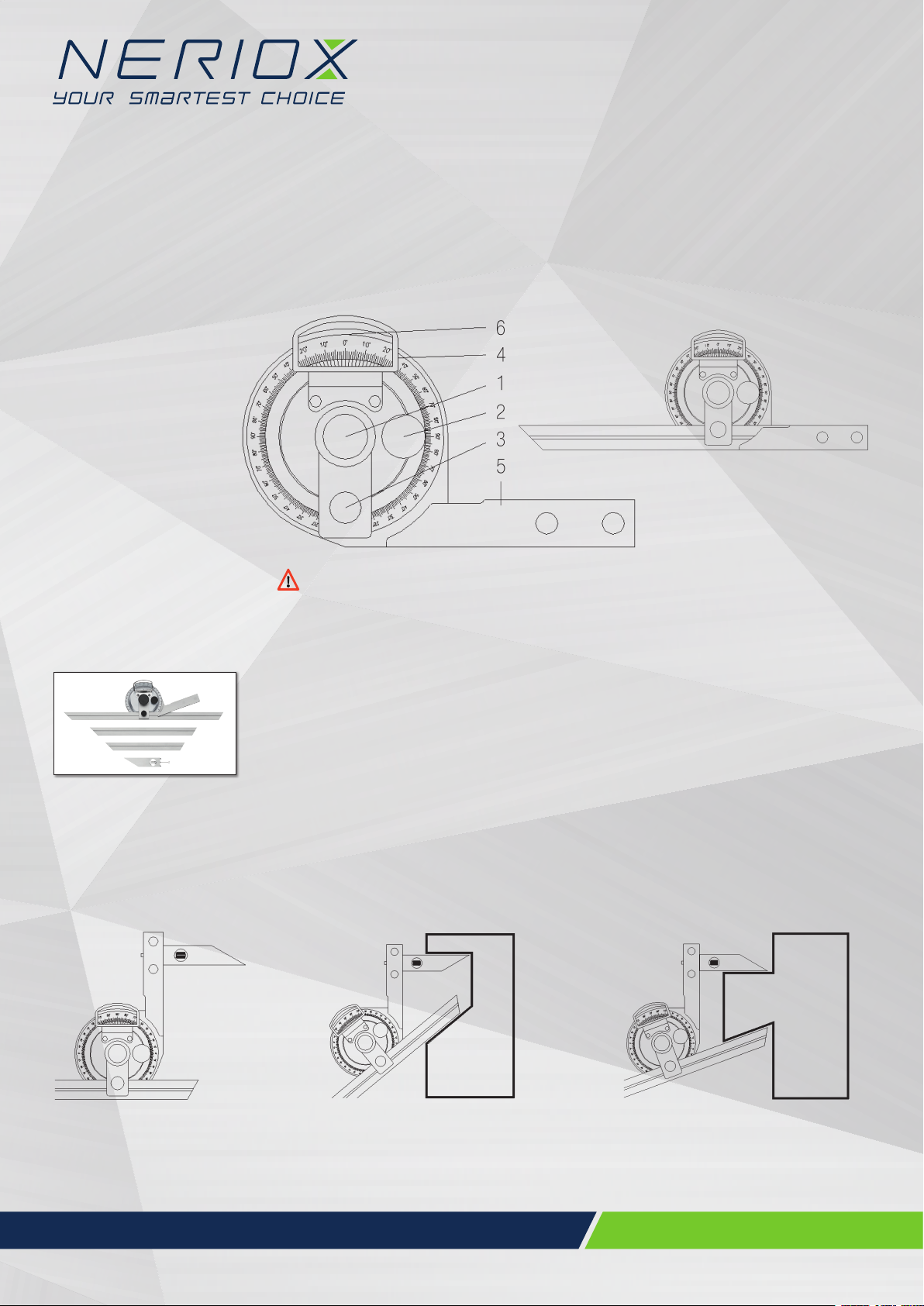

Legende

1. Feststellschraube

2. Feinverstellung

3. Linealklemmschraube

4. Panoramalupe

5. Grundanschlag

6. Winkelskala

Bedienung

Das Lineal mit der Nute nach oben in die Führung stecken und nach Einstellung der gewünschten Länge mit der Linealklemmschraube (3) feststellen. Ein Winkel kann

mit der Feinverstellung (2) eingestellt und mit der Feststellschraube (1) xiert werden. Montage des Winkelanschlages, zum Messen von Winkeln in Aussen- oder In-

nennuten. Nutenbolzen des Winkelanschlages auf ca. 16-18mm herausdrehen und in den Zwischenraum des Grundanschlages (5) stecken. Der Bolzen muss komplett

durchgesteckt und dann um 90 Grad gedreht werden. Danach mit der Feststellschraube des Winkelanschlages xieren. Nachstehend einige Anwendungsbeispiele.

UNIVERSALWINKELMESSER

Bedienungsanleitung

Pﬂegehinweise:

Die Oberﬂächen können mit Pﬂegemittel und einem weichen

Pﬂegetuch gereinigt werden.

MAN_BRW _vers. July. 19_art. BRW 141051

Spezikation

Winkelablesung: 4 x 90° Grad

Winkel-Auﬂösung: 5‘ (1/12°)

Eigenschaften

Rostfrei, gehärtet und fein geschlien

Ableseskala matt verchromt

Parallaxfreie Ablesung am Nonius

Mit Panorama-Lupe

Mit Feineinstellung

Reparaturen

Sollte das Gerät defekt sein, so wenden Sie sich bitte an unser

Servicecenter →Servicecenter@brw.ch

Sicherheitshinweise

• Universal-Winkelmesser vor mechanischen Beschädigungen schützen

141051

Br⁄tsch/R⁄egger Werkzeuge AG, Heinrich Stutz-Strasse 20, Postfach, CH-8902 Urdorf, Tel. +41 44 736 63 63, Fax +41 44 736 63 00, www.neriox.tools, sales@brw.ch

MAN_BRW _vers. July. 19_art. BRW 141051

141051

UNIVERSAL PROTRACTOR

Operating instructions

Scope of delivery

1 main body with magnifying glass

1 150-mm straightedge

1 200-mm straightedge

1 300-mm straightedge

1 radial stop

Properties

Main body and straightedges of stainless steel

Interchangeable, sliding straightedges

Panoramic magnier

Matt measuring scale

No-glare reading

Parallax-free Vernier reading

Legend

1. Locking screw

2. Fine adjustment

3. Straightedge clamping screw

4. Panoramic magnier

5. Main stop

6. Angle scale

Operation

Insert the straightedge in the guide with the groove facing upwards and, after setting the required length, x in place using the straightedge clamping screw (3).

A bracket can be adjusted with the ne adjustment mechanism (2) and xed with the locking screw (1). Fitting of the radial stop for the purpose of measuring internal

and external angles of grooves. Loosen the groove bolt of the radial stop by approx. 16-18 mm, and insert in the intermediate space of the main stop (5). The bolt must

be completely inserted and then turned through 90 degrees. Finally, x the radial stop in place using the locking screw. Some examples of use are given below.

Instructions for care:

A cleaning agent and a soft cloth can be used for cleaning the

surfaces.

Specication

Angle reading: 4 x 90°

Angle resolution: 5‘ (1/12°)

Properties

Rust-free, hardened and nely ground

Matt chrome-plated measuring scale

Parallax-free Vernier reading

Panoramic magnier included

Fine adjustment included

Repair

If the instrument is defective, please contact our

service centre →Servicecenter@brw.ch

Safety-relevant information

• Protect the universal protractor against mechanical damage

Br⁄tsch/R⁄egger Werkzeuge AG, Heinrich Stutz-Strasse 20, Postfach, CH-8902 Urdorf, Tel. +41 44 736 63 63, Fax +41 44 736 63 00, www.neriox.tools, sales@brw.ch

MAN_BRW _vers. July. 19_art. BRW 141051

141051

Étendue de la livraison

1 corps principal avec loupe

1 règle 150 mm

1 règle 200 mm

1 règle 300 mm

1 butée angulaire

Caractéristiques

Corps principal et règles en acier inoxydable

Règles amovibles et coulissantes

Loupe panoramique

Échelle de lecture matée

Lecture sans réﬂexion

Lecture sans parallaxe sur le vernier

Légende

1. Vis de blocage

2. Réglage n

3. Vis de blocage de la règle

4. Loupe panoramique

5. Butée de base

6. Échelle angulaire

Utilisation

Emboîter la règle avec la rainure vers le haut dans la glissière puis la bloquer après le réglage de la longueur souhaitée à l’aide de la vis de blocage de la règle (3).

Un angle peut être réglé à l’aide du réglage n (2) puis xé à l’aide de la vis de blocage (1). Montage de la butée angulaire pour la mesure d’angles dans les rainures

externes ou internes. Dévisser le goujon rainuré de la butée angulaire à env. 16 à 18 mm puis l’emboîter dans l’interstice de la butée de base (5). Le goujon doit être

complètement emboîté puis tourné de 90 degrés. Fixer ensuite à l’aide de la vis de blocage de la butée angulaire. Ci-après quelques exemples d’utilisation.

Conseils pour l’entretien :

Les surfaces peuvent être nettoyées à l’aide d’un produit d’ent-

retien et d’un chion d’entretien doux

Spécications

Lecture angulaire : 4 x 90 degrés

Résolution angulaire : 5‘ (1/12°)

Caractéristiques

Inoxydable, trempé et poli

Échelle de lecture chromée mate

Lecture sans parallaxe sur le vernier

Avec loupe panoramique

Avec réglage n

Réparations

En cas de panne de l’appareil, veuillez contacter notre

centre S.A.V. →[email protected]

Consignes de sécurité

• Protéger le rapporteur d’angles universel contre les détériorations mécaniques

RAPPORTEUR D’ANGLES UNIVERSEL

Mode d’emploi

Br⁄tsch/R⁄egger Werkzeuge AG, Heinrich Stutz-Strasse 20, Postfach, CH-8902 Urdorf, Tel. +41 44 736 63 63, Fax +41 44 736 63 00, www.neriox.tools, sales@brw.ch

MAN_BRW _vers. July. 19_art. BRW 141051

141051

GONIOMETRO UNIVERSALE

Istruzioni per l'uso

Fornitura

1 corpo di base con lente d'ingrandimento

1 riga 150 mm

1 riga 200 mm

1 riga 300 mm

1 battuta angolare

Proprietà

Corpo e righe in acciaio inossidabile

Righe intercambiabili e mobili

Lente d'ingrandimento panoramica

Scala di lettura opaca

Lettura mirrorless

Lettura del nonio senza parallasse

Legende

1. Vite di bloccaggio

2. Regolazione di precisione

3. Vite d'arresto lineale

4. Lente d'ingrandimento panoramica

5. Battuta di base

6. Scala angolare

Uso

Inserire nella guida la riga con l'intaglio verso l'alto e dopo aver impostato la lunghezza desiderata ssare la posizione con la vite di ssaggio della riga (3). Un angolo

può essere impostato con la regolazione di precisione (2) e ssato con la vite di bloccaggio (1). Montaggio della battuta angolare, per misurare gli angoli nelle cave

esterne o interne. Svitare verso l'esterno il bullone della battuta angolare di circa 16-18 mm e inserirlo nello spazio della battuta di base (5). Il bullone deve essere com-

pletamente inserito e quindi ruotato di 90 gradi. Quindi ssare con la vite di arresto della battuta angolare. Di seguito alcuni esempi di applicazione.

Istruzioni per la cura:

Le superci possono essere pulite con un prodotto apposito e

un panno morbido.

Speciche

Lettura dell'angolo: 4 x 90° gradi

Risoluzione angolo: 5‘ (1/12°)

Proprietà

Inossidabili, temprati e nemente levigati

Scala di lettura cromata opaca

Lettura senza parallasse al nonio

Con lente d'ingrandimento panoramica

Con regolazione ne

Riparazioni

Se l'apparecchio dovesse essere difettoso, rivolgersi al nostro

centro servizi → Servicecenter@brw.ch

Avvertenze di sicurezza

• Proteggere il goniometro universale da danni meccanici

Br⁄tsch/R⁄egger Werkzeuge AG, Heinrich Stutz-Strasse 20, Postfach, CH-8902 Urdorf, Tel. +41 44 736 63 63, Fax +41 44 736 63 00, www.neriox.tools, sales@brw.ch

MAN_BRW _vers. July. 19_art. BRW 141051

141051

GONI±METRO UNIVERSAL

Instrucciones de uso

Volumen de suministro

1 cuerpo base con lupa

1 regla de 150 mm

1 regla de 200 mm

1 regla de 300 mm

1 tope angular

Características

Cuerpo base y reglas de acero inoxidable

Reglas deslizantes e intercambiables

Lupa panorámica

Escala de lectura mate

Lectura sin reﬂejos

Lectura del nonio sin paralaje

Leyenda

1. Tornillo de jación

2. Ajuste de precisión

3. Tornillo de jación de la regla

4. Lupa panorámica

5. Tope base

6. Escala graduada

Funcionamiento

Introducir la regla en la guía con la ranura encima y, después de ajustar la longitud deseada, jarla con el tornillo de jación de la regla (3). Se puede ajustar un ángulo

con el ajuste de precisión (2) y jarlo con el tornillo de jación (1). Montar el tope angular para medir ángulos en ranuras exteriores o interiores. Desenroscar el perno

del tope angular a aproximadamente 16 - 18 mm e introducirlo en el espacio intermedio del tope base (5). El perno debe pasar completamente y luego debe girarse

90 grados. Acto seguido, jar con el tornillo de jación del tope angular. A continuación encontrará algunos ejemplos de aplicación.

Especicaciones

Lectura angular: 4 x 90° grados

Resolución angular: 5‘ (1/12°)

Características

Inoxidable, templado y pulido

Escala de lectura cromada en mate

Lectura sin paralaje en el nonio

Con lupa panorámica

Con ajuste de precisión

Reparaciones

Si se produce alguna avería en el aparato, póngase en contacto con nuestro

servicio de atención al cliente: →Servicecenter@brw.ch

Indicaciones de seguridad

• Proteger el goniómetro universal para que no resulte dañado

Cuidado:

Las supercies se pueden limpiar con productos de limpieza y

un paño de limpieza suave.

Br⁄tsch/R⁄egger Werkzeuge AG, Heinrich Stutz-Strasse 20, Postfach, CH-8902 Urdorf, Tel. +41 44 736 63 63, Fax +41 44 736 63 00, www.neriox.tools, sales@brw.ch

MAN_BRW _vers. July. 19_art. BRW 141051

141051

UNIVERZüLIS SZ¥GMßRŐ

Használati utasítás

Szállítási terjedelem

1 alaptest nagyítóval

1 vonalzó 150 mm

1 vonalzó 200 mm

1 vonalzó 300 mm

1 szögütköző

Jellemzők

Rozsdamentes acél alaptest és vonalzók

Cserélhető és eltolható vonalzók

Panoráma nagyító

Matt skála

Tükröződésmentes leolvasás

Parallaxis mentes nóniusz leolvasás

Jelmagyarázat

1. Rögzítőcsavar

2. Finombeállító

3. Vonalzó szorítócsavar

4. Panoráma nagyító

5. Ütköző

6. Szögskála

Használat

Helyezze a vonalzót a horonnyal felfelé a vezetékbe és a kívánt hossz beállítása után rögzítse a vonalzó szorítócsavarral (3). A szög a nombeállítóval (2) állítható be, és

a rögzítőcsavarral (1) rögzíthető. Szerelje fel a szögütközőt szögek méréséhez külső vagy belső hornyokban. Csavarja ki a szögütköző horonycsapját kb. 16-18 mm-re,

majd helyezze az ütközőt (5) a köztes térbe. A csapot teljesen át kell dugni, majd 90 fokkal el kell forgatni. Ezután rögzíteni kell a szögütköző rögzítőcsavarjával. Az

alábbiakban néhány alkalmazási példa látható.

Ápolási tudnivalók:

A felületek ápolószerrel és puha törlőronggyal tisztíthatók.

Specikáció

Szögleolvasás: 4 x 90° fok

Szögfelbontás: 5‘ (1/12°)

Jellemzők

Rozsdamentes, edzett és nomköszörült

Matt krómozott skála

Parallaxis mentes leolvasás a nóniuszon

Panoráma nagyítóval

Finombeállítóval

Biztonsági tudnivalók

• Óvja mechanikai sérülésektől az univerzális szögmérőt

Javítások

Az eszköz meghibásodása esetén forduljon a

szervizközpontunkhoz →Servicecenter@brw.ch

Br⁄tsch/R⁄egger Werkzeuge AG, Heinrich Stutz-Strasse 20, Postfach, CH-8902 Urdorf, Tel. +41 44 736 63 63, Fax +41 44 736 63 00, www.neriox.tools, sales@brw.ch

MAN_BRW _vers. July. 19_art. BRW 141051

141051

KTOMIERZ UNIWERSALNY

Instrukcja obsługi

Zakres dostawy

1 korpus z lupą

1 liniał 150 mm

1 liniał 200 mm

1 liniał 300 mm

1 ramię pomiarowe

Właściwości

Korpus i liniały ze stali nierdzewnej

Wymienne i przesuwne liniały

Lupa panoramiczna

Matowa skala odczytu

Bezodbiciowy odczyt

Odczyt bez paralaksy na noniuszu

Legenda

1. Śruba blokująca

2. Precyzyjna regulacja

3. Śruba blokady liniowej

4. Lupa panoramiczna

5. Ramię podstawy

6. Skala kątowa

Obsługa

Liniał wsunąć w prowadnicę rowkiem do góry. Po ustawieniu pożądanej długości zablokować śrubą blokady liniału (3). Kąt można ustawić za pomocą dokładnej regu-

lacji (2) i zablokować śrubą blokującą (1). Montaż ramienia pomiarowego do pomiaru kątów rowków zewnętrznych i wewnętrznych. Śruby teowe ramienia pomiarowe-

go wykręcić na ok. 16–18 mm i wsunąć w przestrzeń wewnętrzną ramienia podstawy (5). Śruba musi być całkowicie włożona i następnie obrócona o 90°. Następnie

dokręcić śrubę blokującą ramienia pomiarowego. Poniżej przedstawiono przykłady zastosowania.

Konserwacja:

Powierzchnie można czyścić środkiem do pielęgnacji, za

pomocą miękkiej szmatki do czyszczenia.

Specykacja

Odczyt kąta: 4 x 90°

Rozdzielczość kątowa: 5‘ (1/12°)

Właściwości

Nierdzewny, hartowany i precyzyjnie

wyszlifowany

Skala odczytu matowa chromowana

Odczyt bez paralaksy na noniuszu

Z lupą panoramiczną

Z precyzyjną regulacją

Naprawy

W przypadku awarii urządzenia prosimy o kontakt z naszym

centrum serwisowym →Servicecenter@brw.ch

Zasady bezpieczeństwa

• Kątomierz uniwersalny chronić przed uszkodzeniami mechanicznymi.

Br⁄tsch/R⁄egger Werkzeuge AG, Heinrich Stutz-Strasse 20, Postfach, CH-8902 Urdorf, Tel. +41 44 736 63 63, Fax +41 44 736 63 00, www.neriox.tools, sales@brw.ch

MAN_BRW _vers. July. 19_art. BRW 141051

141051

GONIOMETRU UNIVERSAL

Instrucţiuni de utilizare

Set de livrare

1 corp de bază cu lupă

1 riglă 150 mm

1 riglă 200 mm

1 riglă 300 mm

1 echer

Caracteristici

Corpul de bază şi riglele din oţel inoxidabil

Rigle interschimbabile, pot  mutate

Lupă panoramică

Scală de citire mătuită

Citire fără reﬂexii

Citire pe vernier, fără eroare de paralaxă

Legendă

1. Şurub de xare

2. Reglaj n

3. Şurub de prindere a riglei

4. Lupă panoramică

5. Opritor de bază

6. Cadran gradat

Utilizare

Introduceţi rigla pe ghidaj cu canelura în sus şi după reglarea la lungimea dorită, xaţi-o cu şurubul de prindere a riglei (3). Un unghi se poate regla cu reglajul n (2) şi

se poate xa cu şurubul de xare (1). Montarea echerului pentru măsurarea unghiurilor în canelurile exterioare sau interioare. Deşurubaţi bolţul canelurii echerului cu

cca. 16-18mm şi introduceţi-l în spaţiul intermediar al opritorului de bază (5). Bolţul trebuie introdus complet şi după aceea trebuie să se rotească cu 90 de grade. După

aceea xaţi cu şurubul de xare al echerului. Urmează câteva exemple de aplicaţii.

Instrucţiuni de întreţinere:

Suprafeţele pot  curăţate cu un agent de întreţinere şi o lavetă moale.

Specicaţie

Citire unghiuri: 4 x 90° grade

Rezoluţie unghi: 5‘ (1/12°)

Caracteristici

Inoxidabil, călit şi şlefuit n

Scală de citire cromată mat

Citire fără eroare de paralaxă la vernier

Cu lupă panoramică

Cu reglaj n

Reparaţii

Dacă aparatul este defect, vă rugăm să vă adresaţi

Centrului nostru de service →Servicecenter@brw.ch

Instrucţiuni de siguranţă

• Protejaţi goniometrul universal de deteriorări mecanice.

Br⁄tsch/R⁄egger Werkzeuge AG, Heinrich Stutz-Strasse 20, Postfach, CH-8902 Urdorf, Tel. +41 44 736 63 63, Fax +41 44 736 63 00, www.neriox.tools, sales@brw.ch

MAN_BRW _vers. July. 19_art. BRW 141051

141051

∫NIVERSALAI ¥LER

Kullanım kılavuzu

Teslimat kapsamı

1 adet lensli ana gövde

1 adet cetvel 150 mm

1 adet cetvel 200 mm

1 adet cetvel 300 mm

1 adet açı dayanak çıbığu

Özellikler

Ana gövde ve cetvel paslanmaz çelikten mamul

Cetveller değiştirilebilir ve kaydırılabilir

Panoramik lens

Mar okuna ölçeği

yansımasız okuma

Paralakssız hassas ayar donanımı

Lejant

1. Sabitleme cıvatası

2. İnce ayar

3. Cetvel sıkma cıvatası

4. Panoramik lens

5. Ana dayanak çubuğu

6. Açı ölçeği

İşletim

Cetveli oluğu yukarı bakacak şekilde kılavuza yerleştiriniz ve istenilen uzunluğu ayarladıktan sonra cetvel sıkma cıvatasıyla (3) sabitleyiniz. Bir açı, ince ayar (2) ile ay-

arlanabilir ve sabitleme cıvatası (1) ile sabitlenebilir. Dış veya iç oluklardaki açıları ölçmek için açı dayanak çubuğunun montajı. Açı dayanak çubuğunun oluk saplamasını

yaklaşık 16 - 18 mm dışarı çıkacak şekilde gevşetiniz ve ana dayanak çubuğunun (5) ara boşluğuna yerleştiriniz. Saplamanın tamamen içeri doğru itilmesi ve daha sonra

90 derece döndürülmesi gerekir. Daha sonra açı dayanak çubuğunun sabitleme vidasını kullanarak sabitleyiniz. Aşağıda bazı uygulama örneklerini görebilirsiniz.

Bakım notları:

Yüzeyler bakım ürünleri ve yumuşak bir bezle temizlenebilir.

Spezikation

Açı okuma: 4 x 90°

Açı çözünürlüğü: 5‘ (1/12°)

Özellikleri

Paslanmaz çelik, sertleştirilmiş ve ince taşlşanmış

Okuma ölçeği mat krom kaplama

Hassas ölçüm donanımında paralakssız okuma

Panoramik lensli

İnce ayarlı

Onarımlar
