Nordson ValveMate 7197PCP-2K Bedienungsanleitung

Pedal / ESTOP

Pédale de commande / ESTOP

Pedale / ESTOP

Pedal / ESTOP

Fußschalter / ESTOP

Nožní pedál / ESTOP

Włącznik nożny / ESTOP

Педаль управления / ESTOP

Lábpedál / ESTOP

脚踏开关 / ESTOP

フットペダル / ESTOP

풋페달 / ESTOP

Foot Pedal / ESTOP

Conexión / Tierra

Alimentation / Terre

Alimentazione / Terra

Conexão / Terra

Stromversorgung / Masse

Napájení / Uzemnění

Zasilanie / Uziemienie

Питание / Заземление

Tápellátás / Földelés

电源 / 接地

電源 / アース端子

전원 / 접지

Power / Ground

Guia Rápida • Guide Rapide de Montage • Guida rapida di avvio • Guia Rápido • Schnellstartanleitung

Průvodce rychlým nastavením • Szybki start • Краткое руководство пользователя

Gyors Beüzemelési Útmutató • 快速启动指南 • クイックスタートガイド • 빠른 시작 안내서

7014865

ValveMate 7197PCP-2K Controller

Quick Start Guide

ESTOP

Lanzamiento en fechas

próximas

Prochaine version

Prossima distribuzione

Versão futura

Zukünftige Markteinführung

Budoucnost

Przyszłe wydanie

Будущее

Jövő

即将发布

リリース予定

미래

Disassemble Pumps

Rotor húmedo y estator

(Bomba 1)

Rotor et stator humidiﬁés

(Pompe 1)

Rotore e statore umidi

(lubriﬁcati) (Pompa 1)

Rotor e estator úmidos

(Bomba 1)

Nassläuferpumpe und Stator

(Pumpe 1)

Smáčený rotor a stator

(Čerpadlo 1)

Mokry wirnik i stojan (Pompę 1)

Смажте ротор и статор

(Клапан 1)

Kenje meg a statort és rotort

(Szivattyú 1)

润滑转子与定子(泵1)

ローターとステーターが濡れてい

る (ポンプ1)

젖은 로터 와 스테이터

(펌프를1)

Wet Rotor and Stator (Pump 1)

Use process ﬂuid

H2O

2 3

Mount Pumps

Monte las Bombas

Montage des pompes

Montare le pompe

Monte as bombas

Montage Pumpen

Připojte čerpadla

Zamontuj pompy

Закрепите клапаны

Szivattyú felfogók

安装胶阀

ポンプ取付

펌프 설치

Rotor húmedo y estator (Bomba 2)

Rotor et stator humidiﬁés (Pompe 2)

Rotore e statore umidi (lubriﬁcati)

(Pompa 2)

Rotor e estator úmidos (Bomba 2)

Nassläuferpumpe und Stator

(Pumpe 2)

Smáčený rotor a stator (Čerpadlo 2)

Mokry wirnik i stojan (Pompę 2)

Смажте ротор и статор

(Клапан 2)

Kenje meg a statort és rotort

(Szivattyú 2)

润滑转子与定子(泵2)

ローターとステーターが濡れてい

る (ポンプ2)

젖은 로터 와 스테이터

(펌프를2)

Wet Rotor and Stator (Pump 2)

Use process ﬂuid

H2O

Ensamblar las Bombas (sin

mezclador)

Assemblage de la pompe (Pas de

mélangeur)

Assemblare la pompa (no mixer)

Monte as bombas (sem

misturador)

Zusammenbau Pumpen (Ohne

Mixer)

Sestavte čerpadla (bez

směšovače)

Zmontuj pompy (bez miksera)

Соберите клапаны (без

миксера)

Szivattyú szerelvények (Tű nélkül)

组装胶阀 (不含混合管)

ポンプ組立て（ミキサー無）

펌프 조립(믹서 제외)

Assemble Pumps (No Mixer)

2 3

Connect Fluid

Conecte el ﬂuido

Brancher le tuyau du ﬂuide

Collegare il tubo del ﬂuido

Conecte o ﬂuido

Anschluss Flüssigkeiten

Připojte materiál

Podłącz płyn

Присоедините подачу жидкости

Folyadék csatlakozó

连接供料系统

液剤接続

용액 배관 연결

Connect Pump Motor Cables

Conecte el cable del motor de la bomba

Brancher le câble du moteur de la pompe

Collegare il cavo del motore pompa

Conecte o cabo do motor da bomba

Anschluss Kabel Pumpenmotor

Připojte kabel motoru čerpadla

Podłącz przewód silnika pompy

Подключите проводку

Szivattyú motor kábel csatlakoztatása

连接胶阀马达线缆

ポンプモーターケーブル接続

펌프 모터 케이블 연결

4 5

Open Bleed Valves

No trapped air

Sin aire atrapado

Pas d’air piégé

No aria intrappolata

Sem ar preso

Keine Eingeschlossene Luft

Žádný uvězněný vzduch

Brak ciśnienia

Нет подачи сжатого воздуза

Nincs bentragadt levegő

无气泡

混入エアー無

공기가 갇혀있지 않음

a b c d

0.3 bar

(5 psi)

Purgado de Bombas abierto

Ouvrir les valves de purge

Aprire le valvole di sﬁato

Purga da bomba aberta

Entlüftungsventile Öffnen

Otevřete odvzdušňovací ventily

Otwórz zawory odpowietrzające

Откройте выпускные

клапаны

Légtelenítő szelepek nyitása

打开溢流口

開ブリードバルブ

Bleed 밸브 오픈

1/2

Trapped air

Aire atrapado

Air piégé

Aria intrappolata

Ar preso

Eingeschlossene Luft

Zachycený vzduch

Obecne ciśnienie

Подача сжатого воздуха

Bentragadt levegő

气泡

混入エアー

공기가 갇혀있음

Encendido

Alimentation ON

Acceso

Ligado

Einschalten

Zapnutí

Włączenie

Питание включено

Power ON

电源开启

電源オン

전원 켜기

Power On

Close Bleed Valves

Purgado de Bombas cerrado

Fermer les valves de purge

Chiudere le valvole di sﬁato

Purga da bomba fechada

Entlüftungsventile Schließen

Zavřete odvzdušňovací ventily

Zamknij zawory odpowietrzające

Закройте выпускные клапаны

Légtelenítő szelepek zárása

关闭溢流口

閉ブリードバルブ

Bleed 밸브 잠금

1/2

Calibrate (Pump 1)

Calibre (Bomba 1)

Calibrer (Pompe 1)

Calibra (Pompa 1)

Calibrar (Bomba 1)

Kalibrieren (Pumpe 1)

Kalibrovat (Pompę 1)

Wykalibruj (Pompę 1)

Откалибруйте (Клапан 1)

Kalibrálás (Szivattyú 1)

校准(泵1)

キャリブレーション ( ポンプ 1 )

보정 (펌프를1)

Set Air Pressure

Establezca la Presión de Aire

Régler la pression d’air

Impostazione Pressione Aria

Ajuste da pressão de ar

Druckluft Einstellen

Nastavte tlak vzduchu

Ustawienie ciśnienia powietrza

Установка давления воздуха

Levegőnyomás beállítása

设置气压

エアー圧設定

공기압 셋팅

0.3 bar

(5 psi)

4 5

Programas > Línea (Bomba 1)

Programmes > Cordon (Pompe 1)

Programmi > Linea (Pompa 1)

Programas > Linha (Bomba 1)

Programme > Linien (Pumpe 1)

Programy > Řádek (Čerpadlo 1)

Programy > ścieżka

Программы > непрерывное

дозирование (Клапан 1)

Program > Line (Szivattyú 1)

程序> 划线 (泵1)

プログラムプ > ライン (ポンプ1)

프로그램 > 라인 (펌프를1)

Programs > Line (Pump 1)

(Used to purge pump)

16 (Used to purge pump)

(Utilizado para purgar la bomba)

(utilisé pour purger la pompe)

(Utilizzato per spurgare la pompa)

(Usado para purgar a bomba)

(Zum Spülen der Pumpe)

(Používá se k proplachu čerpadla)

Użyty do czyszczenia pompy

(Используется для прочистки клапана)

(szivattyú levegőtlenítve)

(用于为胶阀排胶)

（ポンプパージで使用済）

펌프를 퍼지하기위해 사용됨

Calibrate (Pump 2)

Calibre (Bomba 2)

Calibrer (Pompe 2)

Calibra (Pompa 2)

Calibrar (Bomba 2)

Kalibrieren (Pumpe 2)

Kalibrovat (Čerpadlo 2)

Wykalibruj (Pompę 2)

Откалибруйте (Клапан 2)

Kalibrálás (Szivattyú 2)

校准(泵2)

キャリブレーション (ポンプ2)

보정 (펌프를2) b

Conﬁguración del programa en

línea (Bomba 1)

Paramètres du programme

Cordon (Pompe 1)

Impostazione programma linea

(Pompa 1)

Conﬁgurações do programa

online (Bomba 1)

Einstellungen Linienprogramm

(Pumpe 1)

Nastavení programu linky

(Čerpadlo 1)

Ustawienia programów

liniowych (Pompę 1)

Настройка непрерывного

дозирования (Клапан 1)

Vonal program beállítások (Szivattyú 1)

划线程序设置(泵1)

ラインプログラム設定 (ポンプ1)

라인 프로그램 셋팅 (펌프를1)

Line Program Settings (Pump 1)

Activar Prog Línea (Bomba 1)

Activer le programme Cordon

(Pompe 1)

Attiva programma linea

(Pompa 1)

Ativar programa de linha

(Bomba 1)

Linienprogramm Aktivieren

(Pumpe 1)

Povolit program linky

(Čerpadlo 1)

Włącz program linowy

(Pompę 1)

Включите программу

непрерывного дозирования (Клапан 1)

Vonal program aktiválása (Szivattyú 1)

启动划线程序(泵1)

線塗布プログラム有効 (ポンプ1)

라인 프로그램 활성 (펌프를1)

Enable Line Program (Pump 1)

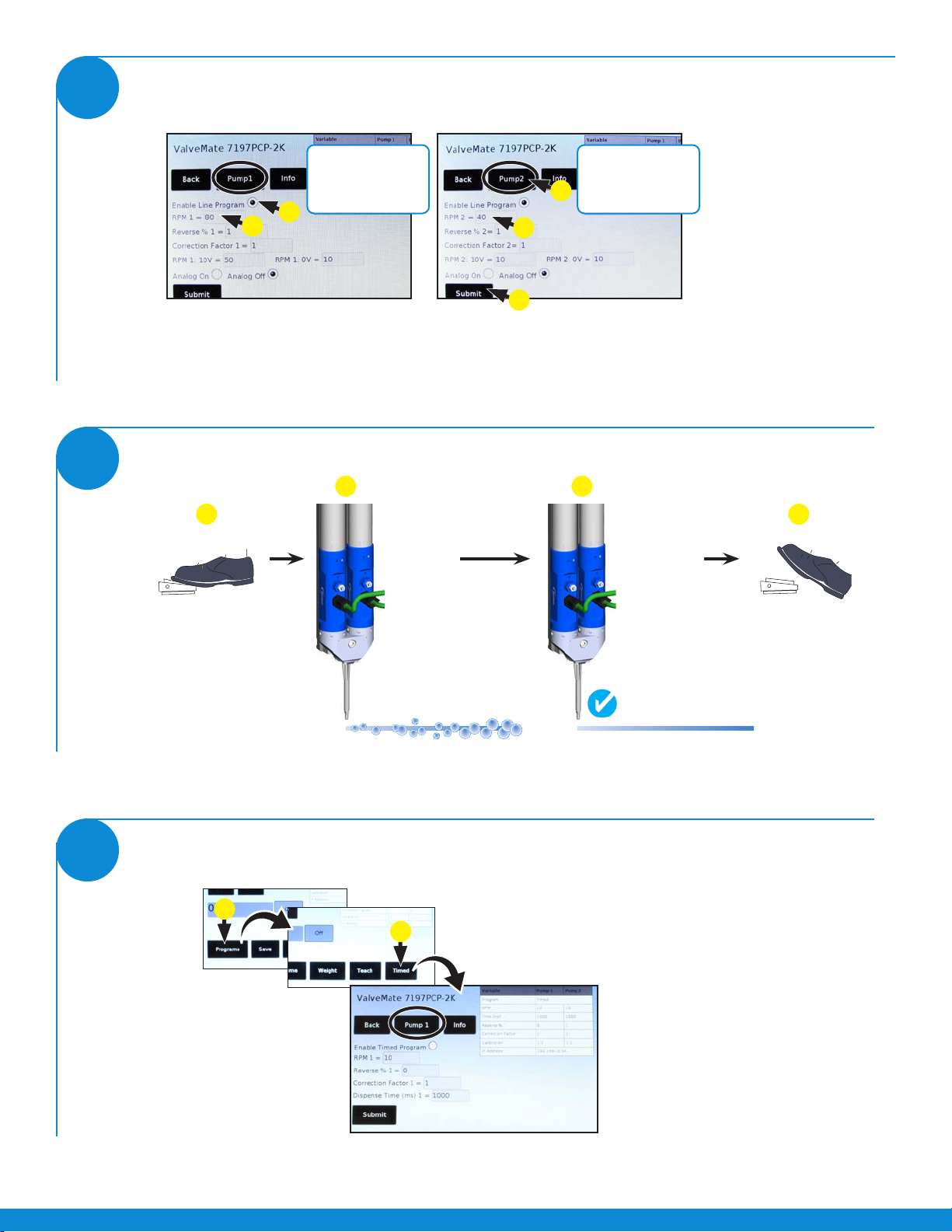

RPM 1 = 10

Reverse % 1 = 1

Correction Factor 1 = 1

Analog Off

6 7

Purge Pump 1 (No Mixer)

No trapped air

Sin aire atrapado

Pas d’air piégé

No aria intrappolata

Sem ar preso

Keine Eingeschlossene Luft

Žádný uvězněný vzduch

Brak ciśnienia

Нет подачи сжатого воздуза

Nincs bentragadt levegő

无气泡

混入エアー無

공기가 갇혀있지 않음

Trapped air

Aire atrapado

Air piégé

Aria intrappolata

Ar preso

Eingeschlossene Luft

Zachycený vzduch

Obecne ciśnienie

Подача сжатого воздуха

Bentragadt levegő

气泡

混入エアー

공기가 갇혀있음

Purga (Bomba 1) (sin mezclador)

Éliminer (Pompe 1) (pas de

mélangeur)

Spurga (Pompa 1) (no

mixer)

Purga (Bomba 1) (sem

misturador)

Spülen (Pumpe 1) (kein

Mischer)

Proplach (Čerpadlo 1) (bez

směšovače)

Wyczyść (Pompę 1) (bez mixera)

Прочистка клана (Клапан 1) (без

смесителя)

Levegő eltávolítás (mixer nélkül)

排胶(泵1)(不装混合管)

パージ (ポンプ1) （ミキサー無）

퍼지 (펌프를1) (믹서 제외)

Lanzamiento en fechas

próximas

Prochaine version

Prossima distribuzione

Versão futura

Zukünftige Markteinführung

Budoucnost

Przyszłe wydanie

Будущее

Jövő

即将发布

リリース予定

미래

Load > Pump 2 > Disable Pump

Conﬁguración del programa en

línea (Bomba 2)

Paramètres du programme

Cordon (Pompe 2)

Impostazione programma linea

(Pompa 2)

Conﬁgurações do programa

online (Bomba 2)

Einstellungen Linienprogramm

(Pumpe 2)

Nastavení programu linky

(Čerpadlo 2)

Ustawienia programów

liniowych (Pompę 2)

Настройка непрерывного

дозирования (Клапан 2)

Vonal program beállítások (Szivattyú 2)

划线程序设置(泵2)

ラインプログラム設定 (ポンプ2)

라인 프로그램 셋팅 (펌프를2)

Line Program Settings (Pump 2)

Activar Prog Línea (Bomba 2)

Activer le programme Cordon

(Pompe 2)

Attiva programma linea

(Pompa 2)

Ativar programa de linha

(Bomba 2)

Linienprogramm Aktivieren

(Pumpe 2)

Povolit program linky

(Čerpadlo 2)

Włącz program linowy

(Pompę 2)

Включите программу

непрерывного дозирования (Клапан 2)

Vonal program aktiválása (Szivattyú 2)

启动划线程序(泵2)

線塗布プログラム有効 (ポンプ2) (펌펌펌2)

라인 프로그램 활성

Enable Line Program (Pump 2)

RPM 2 = 10

Reverse % 2 = 1

Correction Factor 2 = 1

Analog Off

6 7

Purge Pump 2 (No Mixer)

No trapped air

Sin aire atrapado

Pas d’air piégé

No aria intrappolata

Sem ar preso

Keine Eingeschlossene Luft

Žádný uvězněný vzduch

Brak ciśnienia

Нет подачи сжатого воздуза

Nincs bentragadt levegő

无气泡

混入エアー無

공기가 갇혀있지 않음

Trapped air

Aire atrapado

Air piégé

Aria intrappolata

Ar preso

Eingeschlossene Luft

Zachycený vzduch

Obecne ciśnienie

Подача сжатого воздуха

Bentragadt levegő

气泡

混入エアー

공기가 갇혀있음

Purga (Bomba 2)

(sin mezclador)

Éliminer (Pompe 2) (pas de

mélangeur)

Spurga (Pompa 2) (no

mixer)

Purga (Bomba 2) (sem

misturador)

Spülen (Pumpe 2) (kein

Mischer)

Proplach (Čerpadlo 2) (bez

směšovače)

Wyczyść (Pompę 2) (bez mixera)

Прочистка клана (Клапан 2)

(без смесителя)

Levegő eltávolítás (mixer nélkül)

排胶(泵2)(不装混合管)

パージ (ポンプ2) （ミキサー無）

퍼지 (펌프를2) (믹서 제외)

Lanzamiento en fechas

próximas

Prochaine version

Prossima distribuzione

Versão futura

Zukünftige Markteinführung

Budoucnost

Przyszłe wydanie

Будущее

Jövő

即将发布

リリース予定

미래

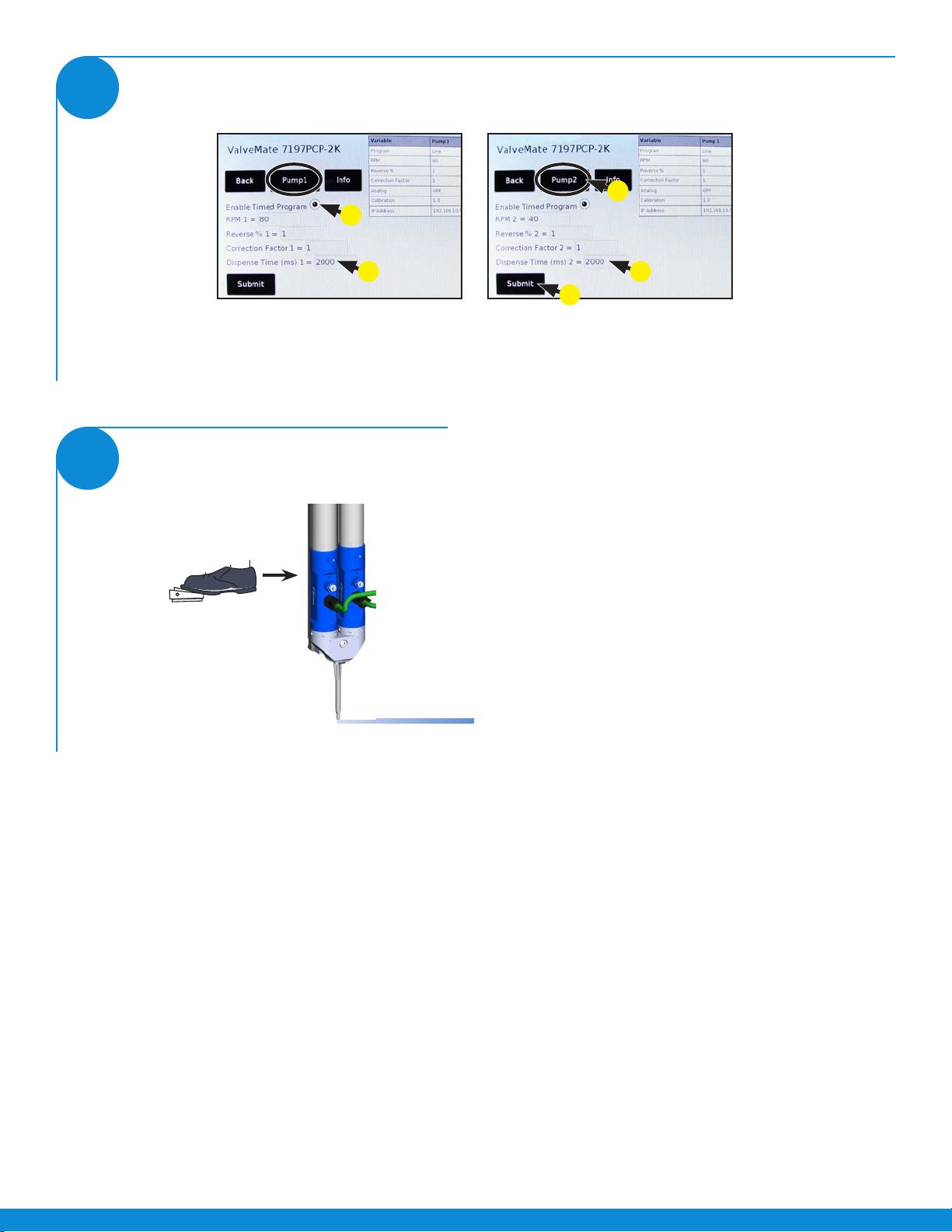

Load > Pump 1 > Disable Pump

Install Mixer

Instalar mezclador

Fixer le mélangeur

Installa miscelatore

Instalar misturador

Mixer Anbringen

Nainstalujte Mixer

Zainstaluj Mikser

Установите смеситель

Mixer felhelyezése

安装混合管

ミキサーインストール

믹서 조립

™

ValveMate 7197PCP-2K Controller

Operating Manual

Electronicpdf ﬁles of Nordson EFD

manualsare also available at

www.nordsonefd.com

8 9

Purga

Éliminer

Spurga

Purga

Spülen

Proplach

Wyczyść

Прочистка клана

Levegő eltávolítás

排胶

パージ

퍼지

Purge Through Mixer

a d

b c

No trapped air

Sin aire atrapado

Pas d’air piégé

No aria intrappolata

Sem ar preso

Keine Eingeschlossene Luft

Žádný uvězněný vzduch

Brak ciśnienia

Нет подачи сжатого воздуза

Nincs bentragadt levegő

无气泡

混入エアー無

공기가 갇혀있지 않음

Trapped air

Aire atrapado

Air piégé

Aria intrappolata

Ar preso

Eingeschlossene Luft

Zachycený vzduch

Obecne ciśnienie

Подача сжатого воздуха

Bentragadt levegő

气泡

混入エアー

공기가 갇혀있음

Programas > A tiempo

Programmes > Temporisé

Programmi > A tempo

Programas > Cronometrado

Programme > Zeitgesteuert

Programy > Časově

Programy > Czasowe

Программы > с регулировкой

временем

Program > Időzítve

程序> 已定时

プログラム > 時間

프로그램 > 시간

Programs > Timed

Lanzamiento en fechas

próximas

Prochaine version

Prossima distribuzione

Versão futura

Zukünftige Markteinführung

Budoucnost

Przyszłe wydanie

Будущее

Jövő

即将发布

リリース予定

미래

Enter Ratio as RPM (Pump 1 and Pump 2)

RPM 1 = 80

Reverse % 1 = 1

Correction Factor 1 = 1

Analog Off

Example: If desired ratio = 2:1, enter 80 for RPM1

and then enter 40 for RPM 2.

RPM 2 = 40

Reverse % 2 = 1

Correction Factor 2 = 1

Analog Off

8 9

Probar

Test

Teste

Test

Sprawdzenie urządzenia

Тест

Teszt

测试

テスト

테스트

Test

Tiempo de Dosiﬁcación = 2000 ms

Temps de Dépose = 2000 ms

Tempo di dosatura = 2000 ms

Tempo de dosagem = 2000 ms

Dosierzeit = 2000 ms

Doba výdeje = 2000 ms

Czas dozowania = 2000 ms

Время дозирования = 2000 мс

Adagolási idő = 2000 ms

点胶时间 = 2000 ms

塗布時間 = 2000 ms

디스펜스 시간 = 2000 ms

Dispense Time = 2000 (Pump 1 and Pump 2)

For Nordson EFD sales and service in over

40 countries, contact Nordson EFD or go to

www.nordsonefd.com.

Global

800-556-3484; +1-401-431-7000

[email protected]

Europe

00800 7001 7001

[email protected]

Asia

China: +86 (21) 3866 9006; [email protected]

India: +91 80 4021 3600; [email protected]

Japan: +81 03 5762 2760; [email protected]

Korea: +82-31-736-8321; [email protected]

SEAsia: +65 6796 9522; [email protected]

Andere Handbücher für ValveMate 7197PCP-2K

Andere Nordson Controller Handbücher

Nordson

Nordson Spectra 30 Bedienungsanleitung

Nordson

Nordson Vantage Referenzhandbuch

Nordson

Nordson Smart-Coat 107 000A Bedienungsanleitung

Nordson

Nordson 765104 Bedienungsanleitung

Nordson

Nordson Encore Enhance Referenzhandbuch

Nordson

Nordson CoolWave 2 Bedienungsanleitung

Nordson

Nordson Encore Referenzhandbuch

Nordson

Nordson CoolWave 2 Bedienungsanleitung

Nordson

Nordson PCI Bedienungsanleitung

Nordson

Nordson ValveMate 7197PCP-2K Bedienungsanleitung

Nordson

Nordson ValveMate 8000 Bedienungsanleitung

Nordson

Nordson 7197PCP-DIN Bedienungsanleitung

Nordson

Nordson 1006453A Referenzhandbuch

Nordson

Nordson iTrax Referenzhandbuch

Nordson

Nordson Rhino XD3 Bedienungsanleitung

Nordson

Nordson ValveMate 7197PCP-2K Bedienungsanleitung

Nordson

Nordson ValveMate 7100 Bedienungsanleitung

Nordson

Nordson ValveMate 8000 Bedienungsanleitung

Nordson

Nordson Spectra 30 HMI Bedienungsanleitung

Nordson

Nordson Gun Controller Bedienungsanleitung

Nordson

Nordson Sure Coat Stücklistenhandbuch

Nordson

Nordson Pro-Flo Stücklistenhandbuch

Nordson

Nordson 1064311A-02 Bedienungsanleitung

Nordson

Nordson IPS10A Bedienungsanleitung

Beliebte Controller Handbücher anderer Marken

Digiplex

Digiplex DGP-848 Betriebsanleitung

YASKAWA

YASKAWA SGM series Bedienungsanleitung

Sinope

Sinope Calypso RM3500ZB Bedienungsanleitung

Isimet

Isimet DLA Series Style 2 Installationshandbuch

LSIS

LSIS sv-ip5a Bedienungsanleitung

Rockwell Automation

Rockwell Automation 1769-L31 Bedienungsanleitung

Airflow

Airflow Uno hab Bedienungsanleitung

ABB

ABB ACS580-01 drives Bedienungsanleitung

Panasonic

Panasonic GM1 Series Bedienungsanleitung

Emerson

Emerson SW93 Bedienungsanleitung

AutoAqua

AutoAqua Smart ATO micro SATO-120P Bedienungsanleitung

Panasonic

Panasonic FP? Positioning Unit RTEX Bedienungsanleitung

Samson

Samson Type 5824 Service-Handbuch

Alpha IP

Alpha IP MIOB 21001 Bedienungsanleitung

Siemens

Siemens OpenAir GMA 1 Series Bedienungsanleitung

Surecom

Surecom SR-629 Bedienungsanleitung

Fishman

Fishman TriplePlay Bedienungsanleitung

Regulus

Regulus SRS1 T Bedienungsanleitung
