Occhio Mito Raggio Bedienungsanleitung

Mito raggio

Montageanleitung / Bedienungsanleitung

Mounting instructions / Operating instructions

Bedienungsanleitung

Operating instructions

Inhalt / Contents

Sicherheitshinweise 04

Produktbeschreibung 06

Schritt 1

Montage 09

Schritt 2

Steuerung

via »touchless control« +»air« 32

via body sensor 34

mit der Occhio air App 36

mit dem Occhioair controller

(optional) 47

Anhang 51

Pflegehinweise 52

Info & Kontakt 53

Technische Daten 54

Safety precautions 05

Product description 07

Step 1

Mounting 09

Step 2

Control

via »touchless control« +»air« 32

via body sensor 34

using the Occhio air app 36

using the Occhioair controller

(optional) 47

Appendix 51

Care instructions 52

Information & contact 53

Technical data 55

Steuerung via

»touchless control« + »air« 04

Steuerung via body sensor 06

Steuerung mit der

Occhio air App 08

Steuerung mit dem

Occhio air controller (optional) 18

Control via

»touchless control« + »air« 04

Control via body sensor 06

Control using the

Occhio air app 08

Control using the

Occhio air controller (optional) 18

Steuerung via »touchless

control« + »air«

Control via »touchless cont-

rol« + »air«

Steuerung via »touchless control«

+»air«

Control via »touchless control« +»air«

on / off

bewegen / move your hand

up / down fading

lange halten / keep your hand still for a time

maximale Helligkeit auf eine Seite ziehen /

moves the maximum brightness to one side

dimmen / dim

halten / keep your hand still

Steuerung via »touchless control«

+»air«

Control via »touchless control« +»air«

on / off

bewegen / move your hand

up / down fading

lange halten / keep your hand still for a time

maximale Helligkeit auf eine Seite ziehen /

moves the maximum brightness to one side

dimmen / dim

halten / keep your hand still

2700 K 4000 K

Occhioair

color tune

halten / keep your hand still

Farbtemperatur stufenlos einstellenFarbtemperatur stufenlos einstellen // setssets color temperature continuouslycolor temperature continuously

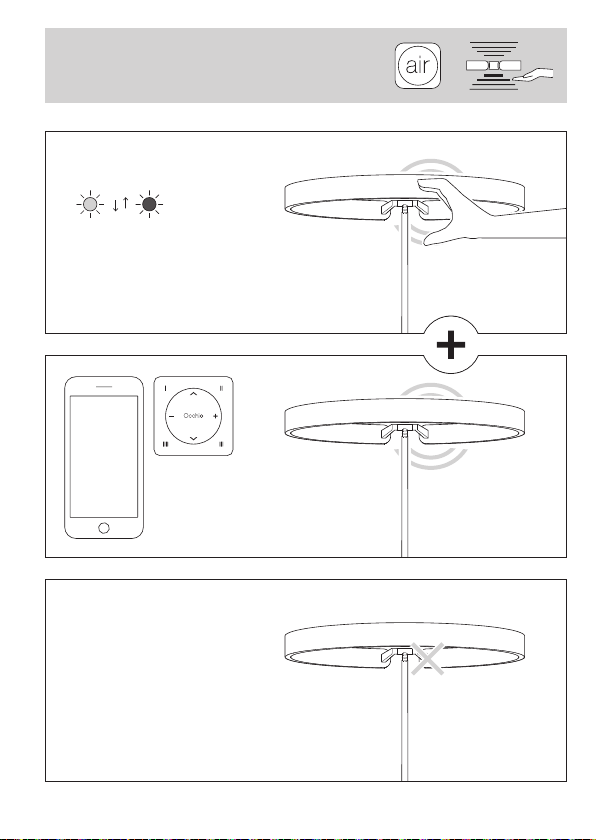

Steuerung via Occhio air, weitere Informationen ab Seite 36.Steuerung via Occhio air, weitere Informationen ab Seite 36.

Control via Occhio air, for further information see page 36.Control via Occhio air, for further information see page 36.

Die Funktion »touchless control«Die Funktion »touchless control«

kann via Occhio air deaktiviertkann via Occhio air deaktiviert

werden, weitere Informationen aufwerden, weitere Informationen auf

Seite 42.Seite 42.

The function »touchless control« canThe function »touchless control« can

be deactivated viaOcchio air, forbe deactivated viaOcchio air, for

further information see page 42.further information see page 42.

14.

Steuerung via body sensor

Control via body sensor

schalten / switch

Tippen des Sensors (oben oder unten) schal-

tet die Leuchte ein oder aus. Info: Mit der

Handﬂäche über beide Sensoren wischen

schaltet die gesamte Leuchte ein oder aus.

Tapping the sensor (up or down) switches

the luminaire on or off. Info: Swipe across

both sensors with the palm of your hand,

switches the entire luminaire on or off.

kurz tippen

briefly touch

wischen

swipe

Steuerung via body sensor

Control via body sensor

Steuerung via body sensor

Control via body sensor

schalten / switch

Tippen des Sensors (oben oder unten) schal-

tet die Leuchte ein oder aus. Info: Mit der

Handﬂäche über beide Sensoren wischen

schaltet die gesamte Leuchte ein oder aus.

Tapping the sensor (up or down) switches

the luminaire on or off. Info: Swipe across

both sensors with the palm of your hand,

switches the entire luminaire on or off.

kurz tippen

briefly touch

wischen

swipe

2700 K 4000 K

dimmen / dim

Berühren des Sensors (oben oder

unten) dimmt die Leuchte stufenlos

auf oder ab.

By touching the sensor (up or down)

dimms the luminaire continuously up

or down.

up / down fading

Langes Berühren des Sensors (oben

oder unten), maximale Helligkeit auf

eine Seite ziehen.

By touching the sensor longer (up or

down), moves the maximum bright-

ness to one side.

color tune

Beide Sensoren lange mit der

Handfläche berühren, Farbtemperatur

stufenlos steuern.

Touch both sensors with the palm

of your hand for a time, sets color

temperature continuously.

Deaktivierung / deactivation

Der body sensor kann via Occhio air

deaktiviert werden, weitere Informationen

auf Seite 42 der Montageanleitung.

The body sensor can be deactivated

viaOcchio air, for further information

see mounting instruction page 42.

Berühren des Sensors

touching the sensor

langes Berühren

des Sensors

touching the

sensor longer

beide Sensoren lange mit der

Handfläche berühren

touch both sensors with the

palm of your hand for a time

Deaktivierung

deactivation

14.

Steuerung mit der Occhio air App (optional)

Control using the Occhio air app (optional)

Die Occhio air Produkte lassen sich

mit der Occhio air App einrichten

und steuern.

App installieren, App öffnen und

angeschlossene Leuchten ein-

richten.

Occhio air products can be set up

and controlled using the Occhio

air app.

Install App, open App and set up

connected luminaires.

Ein Netzwerk (mein Netzwerk) wird

autom. erstellt.

A network (my network) is autom.

created.

Occhio air tutorials

www.occhio.de/air-tutorials

Quick guide

Mito sofﬁtto

Sento

Mito sospeso

Occhio air

Sento

Occhio

Mito sospeso

Occhio

Mito sofﬁtto

Occhio

Quick guide

App installieren, App öffnen

und angeschlossene Leuchten

einrichten.

Install App, open App and set

up connected luminaires.

Zurück /

Back

3 neue Geräte gefunden /

Found 3 new devices

Alle Leuchten in Benutzung nehmen

Take all luminaires into use

Einzeln hinzufügen zu …

Add individually to …

Entkoppelt / Unpaired

Ein Netzwerk (mein Netzwerk)

wird autom. erstellt.

A network (my network) is

autom. created.

my network

Gruppe /

Group

Bearbeiten /

Edit

Leuchten

Luminaires

Galerie

Gallery

Szenen

Scenes

Mehr

Und so werden die Leuchten gesteuert.

And so the luminaires are controlled.

Steuerungsgesten

Control gestures

antippen

tap

on / off

halten

hold

wischen

swipe

color tune **

wischen

swipe

dimmen

dim

wischen

swipe

up / down

faden *

* Leuchten mit beidseitigem Lichtaustritt /

luminaires with light emission on both sides

** Mito

Occhio air tutorials

QR-Code scannen …

Scan qr-code …

www.occhio.de/

air-tutorials

… oder unter:

… or at:

Steuerung mit der Occhio air

App

Control using the Occhio air

app

Steuerung mit der Occhio air App (optional)

Control using the Occhio air app (optional)

Die Occhio air Produkte lassen sich

mit der Occhio air App einrichten

und steuern.

App installieren, App öffnen und

angeschlossene Leuchten ein-

richten.

Occhio air products can be set up

and controlled using the Occhio

air app.

Install App, open App and set up

connected luminaires.

Ein Netzwerk (mein Netzwerk) wird

autom. erstellt.

A network (my network) is autom.

created.

Occhio air tutorials

www.occhio.de/air-tutorials

Quick guide

Mito sofﬁtto

Sento

Mito sospeso

Occhio air

Sento

Occhio

Mito sospeso

Occhio

Mito sofﬁtto

Occhio

Quick guide

App installieren, App öffnen

und angeschlossene Leuchten

einrichten.

Install App, open App and set

up connected luminaires.

Zurück /

Back

3 neue Geräte gefunden /

Found 3 new devices

Alle Leuchten in Benutzung nehmen

Take all luminaires into use

Einzeln hinzufügen zu …

Add individually to …

Entkoppelt / Unpaired

Ein Netzwerk (mein Netzwerk)

wird autom. erstellt.

A network (my network) is

autom. created.

my network

Gruppe /

Group

Bearbeiten /

Edit

Leuchten

Luminaires

Galerie

Gallery

Szenen

Scenes

Mehr

Und so werden die Leuchten gesteuert.

And so the luminaires are controlled.

Steuerungsgesten

Control gestures

antippen

tap

on / off

halten

hold

wischen

swipe

color tune **

wischen

swipe

dimmen

dim

wischen

swipe

up / down

faden *

* Leuchten mit beidseitigem Lichtaustritt /

luminaires with light emission on both sides

** Mito

Occhio air tutorials

QR-Code scannen …

Scan qr-code …

www.occhio.de/

air-tutorials

… oder unter:

… or at:

Und so werden die Leuchten gesteuert.

And so the luminaires are controlled.

Mito sofﬁtto

Sento

Mito sospeso

Occhio air

Sento

Occhio

Mito sospeso

Occhio

Mito sofﬁtto

Occhio

Quick guide

App installieren, App öffnen

und angeschlossene Leuchten

einrichten.

Install App, open App and set

up connected luminaires.

Zurück /

Back

3 neue Geräte gefunden /

Found 3 new devices

Alle Leuchten in Benutzung nehmen

Take all luminaires into use

Einzeln hinzufügen zu …

Add individually to …

Entkoppelt / Unpaired

Ein Netzwerk (mein Netzwerk)

wird autom. erstellt.

A network (my network) is

autom. created.

my network

Gruppe /

Group

Bearbeiten /

Edit

Leuchten

Luminaires

Galerie

Gallery

Szenen

Scenes

Mehr

Und so werden die Leuchten gesteuert.

And so the luminaires are controlled.

Steuerungsgesten

Control gestures

antippen

tap

on / off

halten

hold

wischen

swipe

color tune **

wischen

swipe

dimmen

dim

wischen

swipe

up / down

faden *

* Leuchten mit beidseitigem Lichtaustritt /

luminaires with light emission on both sides

** Mito

Occhio air tutorials

QR-Code scannen …

Scan qr-code …

www.occhio.de/

air-tutorials

… oder unter:

… or at:

Mito sofﬁtto

Sento

Mito sospeso

Occhio air

Sento

Occhio

Mito sospeso

Occhio

Mito sofﬁtto

Occhio

Quick guide

App installieren, App öffnen

und angeschlossene Leuchten

einrichten.

Install App, open App and set

up connected luminaires.

Zurück /

Back

3 neue Geräte gefunden /

Found 3 new devices

Alle Leuchten in Benutzung nehmen

Take all luminaires into use

Einzeln hinzufügen zu …

Add individually to …

Entkoppelt / Unpaired

Ein Netzwerk (mein Netzwerk)

wird autom. erstellt.

A network (my network) is

autom. created.

my network

Gruppe /

Group

Bearbeiten /

Edit

Leuchten

Luminaires

Galerie

Gallery

Szenen

Scenes

Mehr

Und so werden die Leuchten gesteuert.

And so the luminaires are controlled.

Steuerungsgesten

Control gestures

antippen

tap

on / off

halten

hold

wischen

swipe

color tune **

wischen

swipe

dimmen

dim

wischen

swipe

up / down

faden *

* Leuchten mit beidseitigem Lichtaustritt /

luminaires with light emission on both sides

** Mito

Occhio air tutorials

QR-Code scannen …

Scan qr-code …

www.occhio.de/

air-tutorials

… oder unter:

… or at:

Mito sofﬁtto

Sento

Mito sospeso

Occhio air

Sento

Occhio

Mito sospeso

Occhio

Mito sofﬁtto

Occhio

Quick guide

App installieren, App öffnen

und angeschlossene Leuchten

einrichten.

Install App, open App and set

up connected luminaires.

Zurück /

Back

3 neue Geräte gefunden /

Found 3 new devices

Alle Leuchten in Benutzung nehmen

Take all luminaires into use

Einzeln hinzufügen zu …

Add individually to …

Entkoppelt / Unpaired

Ein Netzwerk (mein Netzwerk)

wird autom. erstellt.

A network (my network) is

autom. created.

my network

Gruppe /

Group

Bearbeiten /

Edit

Leuchten

Luminaires

Galerie

Gallery

Szenen

Scenes

Mehr

Und so werden die Leuchten gesteuert.

And so the luminaires are controlled.

Steuerungsgesten

Control gestures

antippen

tap

on / off

halten

hold

wischen

swipe

color tune **

wischen

swipe

dimmen

dim

wischen

swipe

up / down

faden *

* Leuchten mit beidseitigem Lichtaustritt /

luminaires with light emission on both sides

** Mito

Occhio air tutorials

QR-Code scannen …

Scan qr-code …

www.occhio.de/

air-tutorials

… oder unter:

… or at:

Mito sofﬁtto

Sento

Mito sospeso

Occhio air

Sento

Occhio

Mito sospeso

Occhio

Mito sofﬁtto

Occhio

Quick guide

App installieren, App öffnen

und angeschlossene Leuchten

einrichten.

Install App, open App and set

up connected luminaires.

Zurück /

Back

3 neue Geräte gefunden /

Found 3 new devices

Alle Leuchten in Benutzung nehmen

Take all luminaires into use

Einzeln hinzufügen zu …

Add individually to …

Entkoppelt / Unpaired

Ein Netzwerk (mein Netzwerk)

wird autom. erstellt.

A network (my network) is

autom. created.

my network

Gruppe /

Group

Bearbeiten /

Edit

Leuchten

Luminaires

Galerie

Gallery

Szenen

Scenes

Mehr

Und so werden die Leuchten gesteuert.

And so the luminaires are controlled.

Steuerungsgesten

Control gestures

antippen

tap

on / off

halten

hold

wischen

swipe

color tune **

wischen

swipe

dimmen

dim

wischen

swipe

up / down

faden *

* Leuchten mit beidseitigem Lichtaustritt /

luminaires with light emission on both sides

** Mito

Occhio air tutorials

QR-Code scannen …

Scan qr-code …

www.occhio.de/

air-tutorials

… oder unter:

… or at:

Steuerung mit der Occhio air App (optional)

Control using the Occhio air app (optional)

Nutzung auf mehreren

Geräten

Use on several devices

Optional können Sie nun ihr

erstelltes Netzwerk (mein

Netzwerk) mit Anderen teilen.

Optionally, you can now share

your created network (my

network) with others.

Occhio air tutorials

www.occhio.de/air-tutorials

my network

Gruppe /

Group

Bearbeiten /

Edit

Mito sofﬁtto

Sento

Mito sospeso

my network

Gruppe /

Group

Bearbeiten /

Edit

Mito sofﬁtto

Sento

Mito sospeso

Nutzung auf

mehreren Geräten

Use on several

devices

Optional können Sie nun ihr

erstelltes Netzwerk (mein

Netzwerk) mit Anderen teilen.

Optionally, you can now share

your created network (my

network) with others.

1. Netzwerknamen

vergeben

1. Assign name

Leuchten

Luminaires

Galerie

Gallery

Szenen

Scenes

Mehr

Einstellungen /

Settings

Abbrechen /

Cancel

Sichern /

Save

Name my network

Leuchten in der Nähe anzeigen /

Display luminaires near me

Zeitzone /

Timezone

Standort /

Location

Europe / Berlin

Netzwerkkonﬁguration

Netzwerkeinstellungen

Namen eingeben

Sichern

Network setup

Network settings

enter name

save

2. Netzwerk

freigeben

2. Share network

Leuchten

Luminaires

Galerie

Gallery

Szenen

Scenes

Mehr

Einstellungen /

Settings

Abbrechen /

Cancel

Sichern /

Save

Besucher / Visitors

Freigabe /

Sharing

Passwort /

Password

Administrator / Administrator

Passwort geschützt /

Password protected

E-Mail /

e-mail

Passwort /

Password

john.doe@occhio.de

Netzwerkkonﬁguration

Freigabeoptionen

Passwort geschützt

Sichern

Network setup

Sharing settings

Password protected

save

Freigabeart

release type

Passwort für Besucher

Visitors password

Passwort für Administrator

Administrators password

E-Mail des Netzwerk-

Administrators (zur

Wiederherstellung des

Netzwerks)

e-mail of the network

administrator (for the

restoration of the

network)

Dieses Handbuch passt für folgende Modelle

Andere Occhio Laterne Handbücher

Occhio

Occhio Mito sospeso Bedienungsanleitung

Beliebte Laterne Handbücher anderer Marken

KYOWA

KYOWA KW-9114 Bedienungsanleitung

Stahl

Stahl ECOLUX 6610 Series Bedienungsanleitung

SNOWJOE

SNOWJOE SUNJOE 24V-LGT500-CT Bedienungsanleitung

PRG

PRG VARI LITE VL5 Bedienungsanleitung

Raytec

Raytec VARIO2 series Bedienungsanleitung

ENSA

ENSA LEDBT18WS2 Bedienungsanleitung

LUG

LUG OFFICE LB LED N/T Bedienungsanleitung

GE Wallighter 250 Bedienungsanleitung

Draper

Draper RLEDL19/B Bedienungsanleitung

Green Lighting

Green Lighting TRI-SENSOR GL4612LU Bedienungsanleitung

Panasonic

Panasonic EY3741B57 Bedienungsanleitung

Clas Ohlson

Clas Ohlson LCC8T Bedienungsanleitung

Coolon

Coolon WDN-140 Bedienungsanleitung

Holiday Travel

Holiday Travel 834873 Bedienungsanleitung

BEGA

BEGA 84 036 Bedienungsanleitung

BEGA

BEGA 33 596 Bedienungsanleitung

Dale Tiffany

Dale Tiffany GT701162 Bedienungsanleitung

Wagan

Wagan Brite Nite Pop-Up USB Lantern Bedienungsanleitung
