Oki C5550 MFP Bedienungsanleitung
2
PORTUGUÊS ESPAÑOL FRANÇAIS ENGLISH
1
Inventory.
Liste des composants.
Inventario.
Inventário.
Select a location.
Choisissez l’endroit de l’installation.
Seleccione la ubicació.
Selecionar o local.
3
Remove product from bag and place it on
selected location.
Retirez le produit du sac et placez-le à l’endroit
désiré.
Extraiga el producto de la bolsa y sitúelo en la
ubicación seleccionada.
Retire saco de proteção e coloque-a no local
selecionado.
Remove transit tapes (a). Remove protective
sheet (b). Remove packing pieces (c).
Otez les adhésifs de transport (a). Retirez la
feuille de protection (b). Retirez les pièces
d’emballage (c).
Retire las cintas adhesivas de transporte (a).
Retire la hoja protectora (b). Retiere las partes
del embalaje (c).
Remova a fita utilizada para transport (a).
Retire a folha de proteção (b). Retire os
elementos de embalagem (c).
3
2
4
PORTUGUÊS ESPAÑOL FRANÇAIS ENGLISH
5
4
Open the front tray (a). Remove paper and
tape (b). Close the front tray (c).
Ouvrez le chargeur frontal (a). Otez le papier
et son ruban adhésif (b). Refermez le chargeur
frontal (c).
Abre la bandeja frontal (a). Suelte la cinta
adhesiva y retire el papel (b). Cierre la bandeja
(c).
Puxe a bandeja para papel para fora (a). Retire
a papel e a fita (b). Feche a bandeja.
Lift scanner cover (a). Remove transit tapes (b).
Move the scan lock lever to the UNLOCKED
position (c).
Soulevez le scanner capot (a). Otez les
adhésifs de transport (b). Mettez le levier de
blocage du scanner en position UNLOCK
[DÉVERROUILLÉE](c).
Levante el escáner cubierta (a). Retire las
cintas adhesivas de transporte (b). Mueva la
palanca de bloqueo del escáner hasta la
posición de UNLOCK [DESBLAQUEO] (c).
Levante o scanner a tampa (a). Remova a fita
utilizada para transport (b). Deslize a trava do
scanner para a posição UNLOCK
[Destravar](c).
5
7
6
Lift Scanner (a). Press button and lift cover
(b+c).
Soulevez le scanner (a). Appuyez sur le bouton
et ouvrez le capot supérieur (b+c).
Levante el escáner (a). Para abrir la cubierta
superior pulse la tecla y abre la cubierta (b+c).
Levante o scanner (a). Pressione o botão de
liberaçã da tampa e levante-a (b+c).
Lift out the image drums.
Do not touch the drum’s shiny green surface or
expose to direct sunlight.
Sortez les tambours de l’imprimante.
Ne touchez pas la surface verte glacée du
tambour ou exposez jamais la cartouche de
tambour à la lumière directe du soleil.
Extraiga las unidades de imagen.
No toque la superficie verde brillante del
cilindro do imagen o exponga el cilindro a la luz
directa del sol.
Retire com cuidados o cilindro OPC.
Näo toque na superfície verde brilhante do
cilindro ou exponha i cilindro à luz solar direta.
6
PORTUGUÊS ESPAÑOL FRANÇAIS ENGLISH
8
1. Pull out protective tab from image drums.
1. Tirez sur la languette en papier des
tambours d’impression.
1. Saque la lengüeta de papel de protección
de unidades de imagen.
1. Retire as patilhas protectoras de papel dos
tambores de imagens.
2. Remove protective sheet, then film.
2. Retirez la feuille de protection puis la
pellicule.
2. Retire la hoja de protección y a continuación
la película de las unidades de imagen.
2. Retire a fita e as folhas protetoras e película.
7
10
9
Replace image drums (1). Move 4 levers to
position (2) as far as they will go.
Remettez les tambours d’impression en place
(1). Placez les 4 deviers en position (2) jusqu‘
à butée.
Vuelva a colocar los unidades de imagen (1).
Coloque 4 palancas en la posición (2) todo lo
que sea posible.
Troque o cilindros OPC (1). Empurre a alavanca
de travamento rumo à parte posterior o
máximo que puder (2).
Remove fuser transport lock.
Enlevez la cale de transport du four.
Retire el bloqueo de transporte del fusor.
Retire a trava de transporte alaranjada de
fusora.
8
PORTUGUÊS ESPAÑOL FRANÇAIS ENGLISH
12
11
Close top cover (a). Gently lower scanner (b).
Refermez le capot supérieur (a). Abaizzez
doucement le scanner (b).
Cierre la cubierta superior (a). Baje
suavemente el escáner (b).
Feche a tampa superior (a). Abaixe com
cuidado a scanner (b).
Pull out paper tray (a). Remove packing piece
(b).
Sortez le bac à papier (a). Retirez les pièces
l’emballage (b).
Saque la bandeja del papel (a). Retire las
partes del embalaje (b).
Puxe a bandeja para papel para fora (a). Retire
os materials de embalagem (b).
9
14
13
Set guides to paper size.
Réglez les guides suivant le format de papier
utilisé.
Ajuste las guías al tamaño del papel.
Ajuste as guias do papel para o tamanho
correto.
Load paper. Do not fill above PAPER FULL
indicator (a).
Note: Paper meter (b).
Mettez du papier dedans. Ne dépassez pas le
repère du bac (a).
Remarque: Témoin papier (b).
Cargue el papel. No coloque paper por encima
del indicador de límite (a).
Nota: Medidor de papel (b).
Coloque papel na bandeja. Não coloque papel
acima da marca indicadora de bandeja cheia
(a).
Obs.: Indicador do nivél do papel (b).
10
PORTUGUÊS ESPAÑOL FRANÇAIS ENGLISH
16

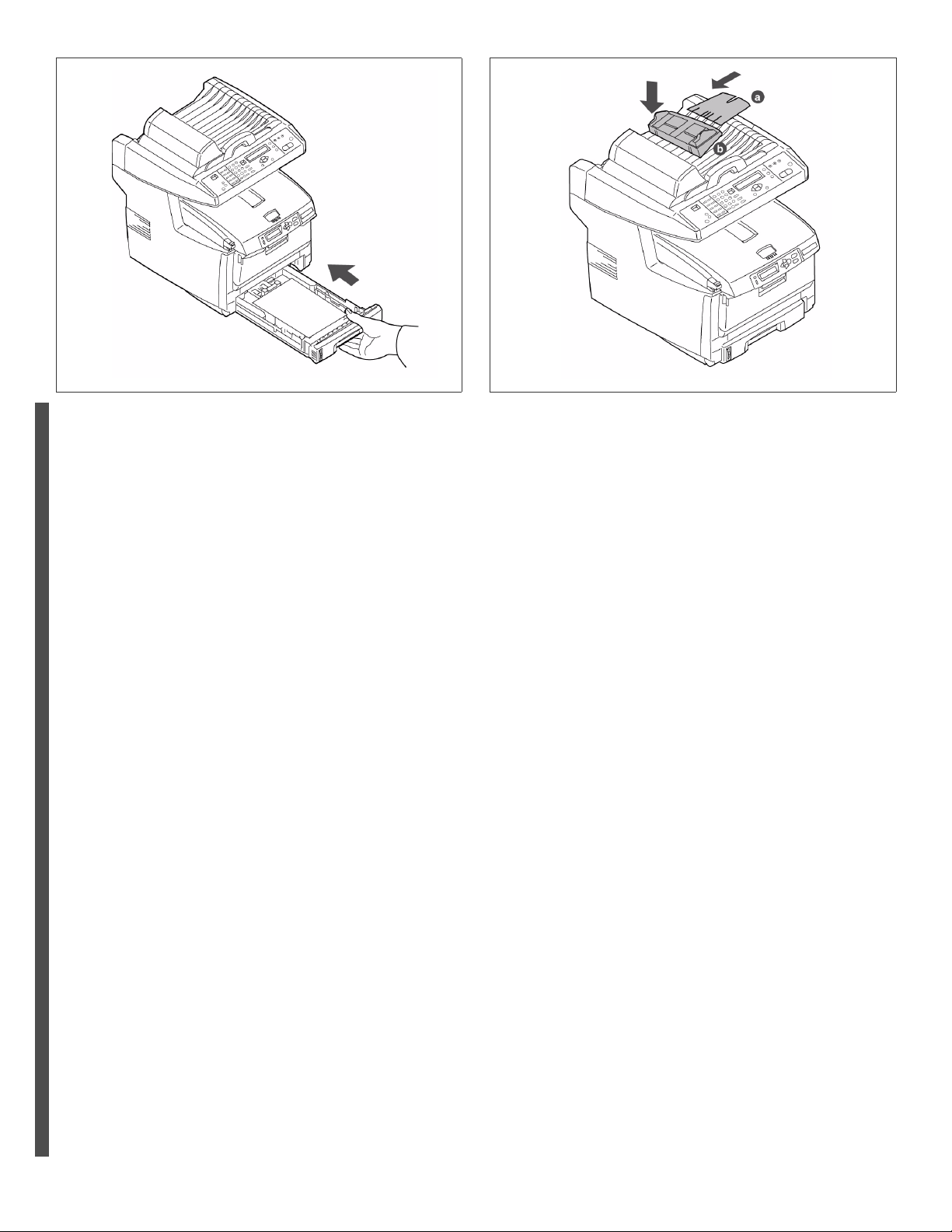

Gently close paper tray.
Repoussez le bac à papier doucement à sa
place.
Vuelva a introducir suavemente la bandeja del
papel.
Feche com cuidado a bandeja para papel.
Attach support (a) to paper feed tray (b).
Insert tabs on paper feed tray into slots in the
ADF assembly.
Fixez le support (a) au bac d’alimentation
papier (b). Insérez le chargeur à l’appareil
ajustez les pattes dans les fentes situées dans
l’ADF (chargeur automatique de document).
Acople el soporte (a) a la bandeja de
alimentación de papel (b). Inserte la bandeja
de alimentación de papel en las ranuras de la
ADF (alimentación automática de documento).
Conecte o suporte (a) ao tabuleiro de
alimentação de papel (b). Insira bandeja de
alimentação de papel nos slots na a conjunto
ADF (alimentador automático de documentos).
15
