Omec 377 Series Installationsanleitung
1
2
A
B
CARATTERISTICHE ELETTRICHE 12V - 15W a.c.
DIMENSIONE CAVI Usare cavi con sezione in funzione della lunghezza del circuito.
ISTRUZIONI DI MONTAGGIO PER
ELETTROSERRATURE PER FASCE
REVERSIBILITA’ SCROCCO Far uscire la mandata dello scrocco “1” tramite il cilindro. Estrarre le 2 vi
(cacciavite A), togliere lo scrocco, reinserirlo ruotato di 180° e riavvitare le vi.
Fig.1
REVERSIBILITA’ PISTONE DI RICARICA Fare leva (cacciavite B) e fare fuoriuscire il pistone di ricarica “2” dal
frontale, ruotarlo di 180° e lasciarlo rientrare nel frontale. Fig.1
ESCLUSIONE MANDATA (escluso art.1777) Spostare con un cacciavite la leva “3” verso l’alto no all’aggancio.
Fig.1
REVERSIBILITA’ SCROCCO Fare leva (cacciavite A) e fare fuoriuscire lo scrocco “1” dal frontale, ruotarlo di
180° e lasciarlo rientrare nel frontale. Fig.2
REVERSIBILITA’ PISTONE DI RICARICA Fare leva (cacciavite B) e fare fuoriuscire il pistone di ricarica “2” dal
frontale, ruotarlo di 180° e lasciarlo rientrare nel frontale. Fig.2
REVERSIBILITA’ SCROCCO Fare leva (cacciavite A) e fare fuoriuscire lo scrocco “1” dal frontale, ruotarlo di
180° e lasciarlo rientrare nel frontale. Fig.3
REVERSIBILITA’ PISTONE DI RICARICA Fare leva (cacciavite B) e fare fuoriuscire il pistone di ricarica “2” dal
frontale, ruotarlo di 180° e lasciarlo rientrare nel frontale. Fig.3
Art. serie 377-388-777-788-877-888-1777
Art. serie 788-878
Art. serie 799-899-999
SEZIONE
CAVO mm2 0,75 1,50 2,50 4,00
LUNGHEZZA
CIRCUITO m 0 ÷ 50 > 50 ÷ 100 > 100 ÷ 150 > 150
1
2
A
B
Fig.1
Fig.2 Fig.3
Omec Serrature S.p.A. non risponde per cavo funzionamento causato dall’ulizzo di accessori o parcolari non originali.
2
1
3
A
B
1
2
A
B
ELECTRICAL CHARACTERISTICS 12V - 15W a.c.
CABLE SIZE Use cable with secon in accordance with the lenght of electric circuit.
ISM-05-00 UR0719

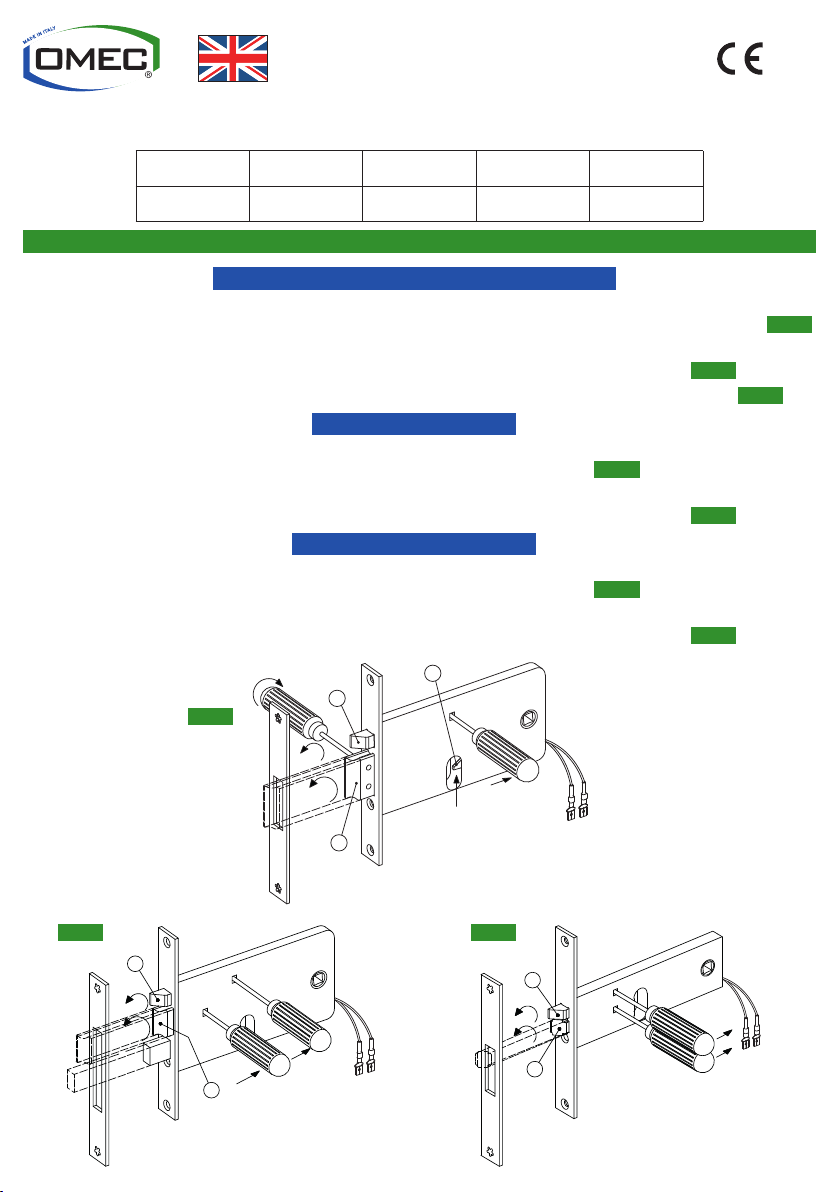

ASSEMBLING INSTRUCTIONS FOR
HORIZONTAL ELECTRIC LOCKS
LATCH REVERSIBILITY Operate the throw “1” with the key, use a screwdriver “A” to unscrew and extract the 2 screws
from
the latch bolt, extract the latch bolt and turn it 180°, then insert it back into the faceplate.
Fig.1
RELOADING PISTON REVERSIBILITY Use a screwdriver “B” as a lever to let out the reloading piston “2”
from the faceplate,
turn it 180° and then release to let it back into the faceplate.
Fig.1
THROW EXCLUSION (except art.1777)
Use a screwdriver to move the lever “3” upward unl it engages.
Fig.1
LATCH REVERSIBILITY Use a screwdriver “A” as a lever to let out the latch bolt “1” from the faceplate, turn it
180° and then release to let it back into the faceplate. Fig.2
RELOADING PISTON REVERSIBILITY Use a screwdriver “B” as a lever to let out the reloading piston “2” from the faceplate,
turn it 180° and then release to let it back into the faceplate.
Fig.2
LATCH REVERSIBILITY Use a screwdriver “A” as a lever to let out the latch bolt “1” from the faceplate, turn it
180° and then release to let it back into the faceplate. Fig.3
RELOADING PISTON REVERSIBILITY Use a screwdriver “B” as a lever to let out the reloading piston “2” from the faceplate,
turn it 180° and then release to let it back into the faceplate.
Fig.3
Art. series 377-388-777-788-877-888-1777
Art. series 788-878
Art. series 799-899-999
CABLE
SECTION mm2 0,75 1,50 2,50 4,00
CIRCUIT
LENGTH m 0 ÷ 50 > 50 ÷ 100 > 100 ÷ 150 > 150
2
1
3
A
B
1
2
A
B
Fig.1
Fig.2 Fig.3
Omec Serrature S.p.A. is not responsible for bad working due to use of not original accessories.
