Panasonic TX-28MD4P Bedienungsanleitung

Colour Television

TX-28MD4P

TX-25MD4P

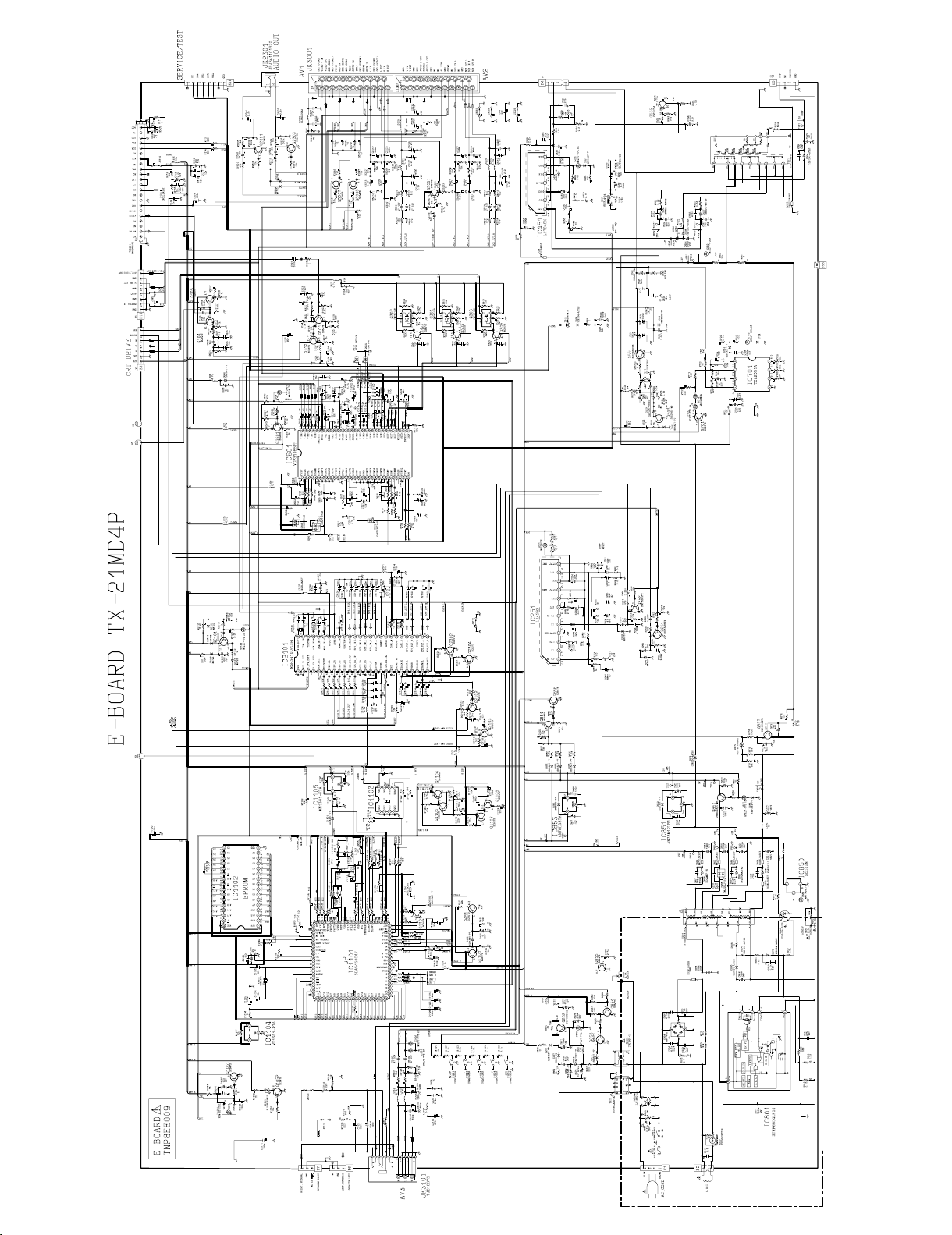

TX-21MD4P

EURO4 Chassis

SPECIFICATIONS

(Information in brackets { } refers to model TX-25MD4P)

(Information in brackets [ ] refers to model TX-21MD4P)

Power Source: 220-240V AC, 50Hz

Power Consumption: 130W [115W]

Aerial Impedance: 75Ωunbalanced, Coaxial Type

Stand-by Power

Consumption: 1,8W

Receiving System: PAL B/G, H, D/K, PAL-525/60

SECAM B/G, D/K

M.NTSC

NTSC (AV only)

Receiving Channels:

VHF E2-E12 VHF H1-H2 (ITALY)

VHF A-H (ITALY) VHF R1-R2

VHF R3-R5 VHF R6-R12

UHF E21-E69 CATV (S01-S05)

CATV S1-S10 (M1-M10) CATV S11-S20 (U1-U10)

CATV S21-S41 (HYPERBAND)

Intermediate Frequency:

Video/Audio

Video 38,9MHz

Audio 33,4MHz, 33,16MHz

32,4MHz, 33,05MHz, 32,66MHz

Colour 34,47MHz (PAL)

34,5MHz, 34,65MHz (SECAM)

Terminals:

AUDIO MONITOR OUT Audio (RCAx2) 500mV rms 1kΩ

AV1 IN Video (21 pin) 1V p-p 75Ω

Audio (21 pin) 500mV rms 10kΩ

RGB (21 pin)

AV1 OUT Video (21 pin) 1V p-p 75Ω

Audio (21 pin) 500mV rms 1kΩ

AV2 IN Video (21 pin) 1V p-p 75Ω

Audio (21 pin) 500mV rms 10kΩ

S-Video IN Y: 1V p-p 75Ω

(21-pin) C:0.3V p-p 75Ω

AV2 OUT Video (21 pin) 1Vp-p 75Ω

Audio (21 pin) 500mV rms 1kΩ

Selectable output (21 pin)

AV3 IN Audio (RCAx2) 500mV rms 10kΩ

Video (RCAx1) 1V p-p 75Ω

High Voltage: 28,5kV ±1kV {28,2kV ±1kV}

[28kV ±1kV]

Picture Tube: A66ECF50X41 66cm

{A59ECF50X41 59cm}

[A51ECQ51X01 51cm]

Audio Output: 2 x 15W (Music Power)

8ΩImpedance

Headphones: 8ΩImpedance

3,5 mm

Accessories

supplied : Remote Control

2 x R6 (UM3) Batteries

Dimensions:

Height: 580 mm {531 mm} [478 mm]

Width: 666 mm {601 mm} [525 mm]

Depth: 472 mm {439 mm} [480 mm]

Net weight: 31kg {25kg} [22kg]

Specifications are subject to change without notice.

Weights and dimensions shown are approximate.

NOTE: This Service Manual should be used in conjunction with

the EURO4 Technical guide.

ORDER No. SM-98033
