Panduit DP6 PLUS Bedienungsanleitung

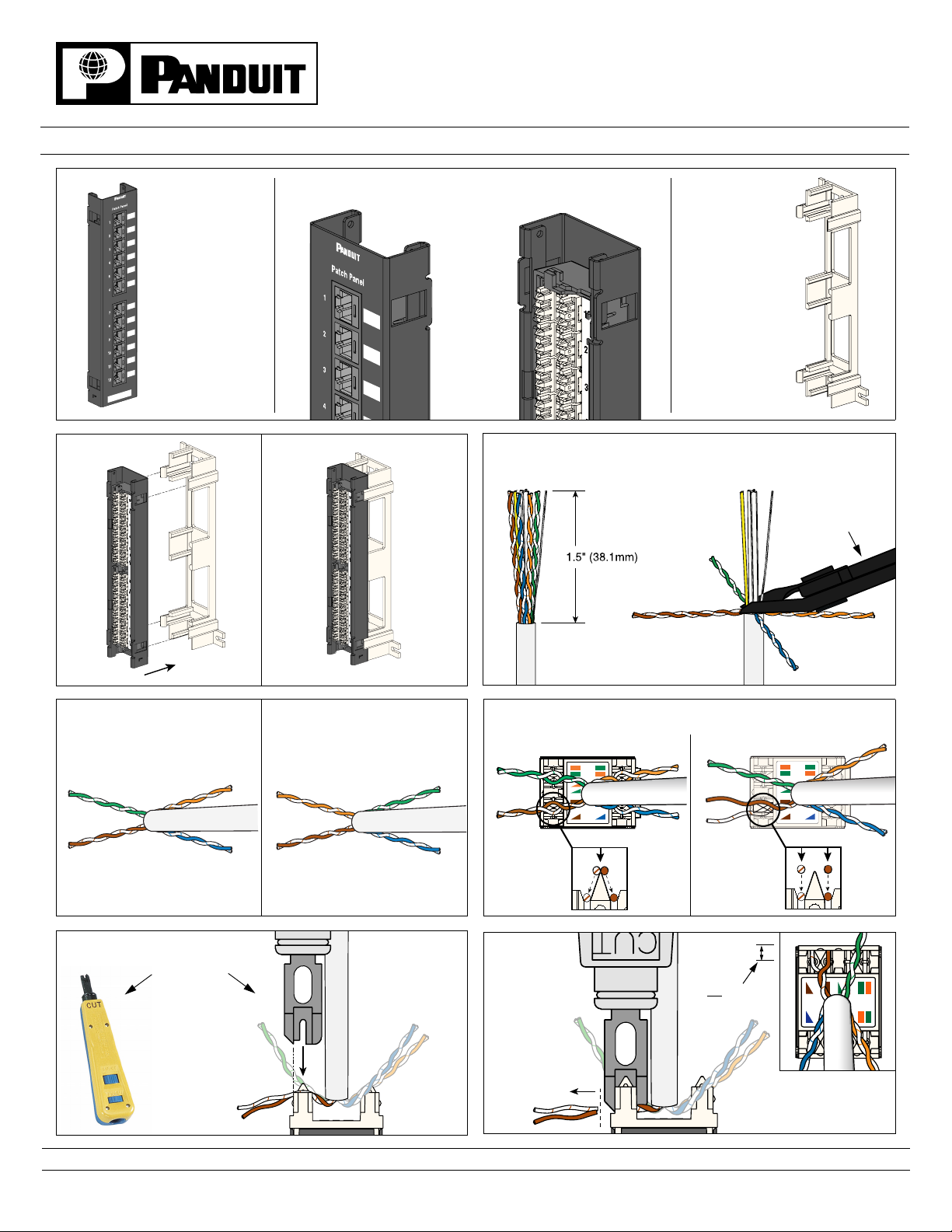

INSTALLATION INSTRUCTIONS PN405B

For Technical Support: www.panduit.com/resources/install_maintain.asp

Page 1 of 2

DP6 PLUS & DP5e 12 Port Patch Panels

Part Numbers: DP12688TGY, DP125E88TGY

CWST

Trim pair separator

and/or filler if present

3T568AT568B

P4 P1

P3 P2

P4 P1

T568 BA BA

Option 1 (T568B shown) Option 2

DP12688TGY

89D Bracket

(not included)

WB89D

DP125E88TGY

Front Back

5PDT110

Tool

(T568B shown) 6

T568 BA BA

(T568B shown)

Do not untwist

E-mail:

[email protected]

Fax:

(708) 444-6993

For Instructions in Local Languages

and Technical Support:

www.panduit.com/resources/install_maintain.asp www.panduit.com

INSTALLATION INSTRUCTIONS PN405B

WHITE/ORANGE

BLUE

WHITE/BLUE

WHITE/GREEN

GREEN

ORANGE

WHITE/BROWN

BROWN

4BLUE

WHITE/BLUE

WHITE/GREEN

GREEN

WHITE/ORANGE

ORANGE

WHITE/BROWN

BROWN

COLOR-CODED WIRE POSITIONS

Pin outs

outs T568A

outs T568B

Notes:

1. Patch Panels can terminate most 22-26 AWG solid or stranded wire

with a .050" (1.27mm) max. o.d., either PVC or Plenum rated.

2. Never install wire into a slot previously used for a larger gauge wire.

3. Never install communications wiring during a lightning storm.

4. Never install communications wiring in wet locations unless the module

is specifically designed for use in wet locations.

5. Never touch uninsulated communications wiring or terminals unless the

communication line has been disconnected at the network interface.

6. Use caution when installing or modifying communication wiring.

Page 2 of 2

T568 BA BA

(T568B shown)
