PeakTech 3315 USB Bedienungsanleitung

PeakTech

3315 USB

Bedienungsanleitung /

Operation manual

Digital Multimeter

1. Sicherheitshinweise

Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG

(elektromagnetische Kompatibilität) und 2006/95/EG (Nieder-

spannung) entsprechend der Festlegung im Nachtrag

2004/22/EG

(CE-Zeichen),

Überspannungskategorie III 1000V / Überspannungs-

kategorie IV 600V, Verschmutzungsgrad 2.

CAT I: Signalebene, Telekommunikation, elektronische Geräte

mit geringen transienten Überspannungen.

CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente

etc.

CAT III: Versorgung durch ein unterirdisches Kabel; Fest-

installierte Schalter, Sicherungsautomaten, Steckdosen

oder Schütze

CAT IV: Geräte und Einrichtungen, welche z.B. über Frei-

leitungen versorgt werden und damit einer stärkeren

Blitzbeeinflussung ausgesetzt sind. Hierunter fallen z.B.

Hauptschalter am Stromeingang, Überspannungs-

ableiter, Stromverbrauchszähler und Rundsteuer-

empfänger

Zur Betriebssicherheit des Gerätes und zur Vermeidung von

schweren Verletzungen durch Strom- oder Spannungsüberschläge

bzw. Kurzschlüsse sind nachfolgend aufgeführte

Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu

beachten.

Schäden, die durch Nichtbeachtung dieser Hinweise entstehen,

sind von Ansprüchen jeglicher Art ausgeschlossen.

* Dieses Gerät darf nicht in hochenergetischen Schaltungen

verwendet werden.

* Maximal zulässige Eingangsspannung von 1000V DC oder 750

V AC unter keinen Umständen überschreiten. (schwere

Verletzungsgefahr und/oder Zerstörung des Gerätes)

* Die angegebenen maximalen Eingangsspannungen dürfen

nicht überschritten werden. Falls nicht zweifelsfrei

ausgeschlossen werden kann, dass diese Spannungsspitzen

durch den Einfluss von transienten Störungen oder aus

-1-

anderen Gründen überschritten werden muss die

Messspannung entsprechend (10:1) vorgedämpft werden.

* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig

geschlossen ist.

* Defekte Sicherungen nur mit einer dem Originalwert

entsprechenden Sicherung ersetzen. Sicherung oder

Sicherungshalter niemals kurzschließen.

* Vor dem Umschalten auf eine andere Messfunktion Prüf-

leitungen oder Tastkopf von der Messschaltung abkoppeln.

* Keine Spannungsquellen über die mA, A – und COM-Eingänge

anlegen. Bei Nichtbeachtung droht Verletzungsgefahr und/oder

die Gefahr der Beschädigung des Multimeters.

* Der 10A-Bereich ist durch eine Sicherung abgesichert.

Strommessungen nur an Geräten mit entsprechender

Absicherung durch Sicherungsautomaten oder Sicherungen

(10A oder 2000VA) vornehmen.

* Bei der Widerstandsmessungen keine Spannungen anlegen!

* Keine Strommessungen im Spannungsbereich (V/Ω)

vornehmen.

* Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme

auf eventuelle Schäden bzw. blanke oder geknickte Kabel und

Drähte überprüfen. Im Zweifelsfalle keine Messungen

vornehmen.

* Messarbeiten nur in trockener Kleidung und vorzugsweise in

Gummischuhen bzw. auf einer Isoliermatte durchführen.

* Messspitzen der Prüfleitungen nicht berühren.

* Warnhinweise am Gerät unbedingt beachten.

* Bei unbekannten Messgrößen vor der Messung auf den

höchsten Messbereich umschalten.

* Gerät keinen extremen Temperaturen, direkter

Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe

aussetzen.

* Starke Erschütterung vermeiden.

* Gerät nicht in der Nähe starker magnetischer Felder (Motoren,

Transformatoren usw.) betreiben.

* Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes

fernhalten.

-2-

* Vor Aufnahme des Messbetriebes sollte das Gerät auf die

Umgebungstemperatur stabilisiert sein (wichtig beim Transport

von kalten in warme Räume und umgekehrt)

* Überschreiten Sie bei keiner Messung den eingestellten

Messbereich. Sie vermeiden so Beschädigungen des Gerätes.

* Drehen Sie während einer Strom – oder Spannungsmessung

niemals am Messbereichswahlschalter, da hierdurch das Gerät

beschädigt wird.

* Messungen von Spannungen über 35V DC oder 25V AC nur in

Übereinstimmung mit den relevanten Sicherheits-

bestimmungen vornehmen. Bei höheren Spannungen können

besonders gefährliche Stromschläge auftreten.

* Ersetzen Sie die Batterie, sobald das Batteriesymbol „BAT“

aufleuchtet. Mangelnde Batterieleistung kann unpräzise

Messergebnisse hervorrufen. Stromschläge und körperliche

Schäden können die Folge sein.

* Sollten Sie das Gerät für einen längeren Zeitraum nicht

benutzen, entnehmen Sie die Batterie aus dem Batteriefach.

* Säubern Sie das Gehäuse regelmäßig mit einem feuchten

Stofftuch und einem milden Reinigungsmittel. Benutzen Sie

keine ätzenden Scheuermittel.

* Dieses Gerät ist ausschließlich für Innenanwendungen

geeignet.

* Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren

Stoffen.

* Öffnen des Gerätes und Wartungs – und Reparaturarbeiten

dürfen nur von qualifizierten Service-Technikern durchgeführt

werden.

* Gerät nicht mit der Vorderseite auf die Werkbank oder

Arbeitsfläche legen, um Beschädigung der Bedienelemente zu

vermeiden.

* Keine technischen Veränderungen am Gerät vornehmen.

* - Messgeräte gehören nicht in Kinderhände –

-3-

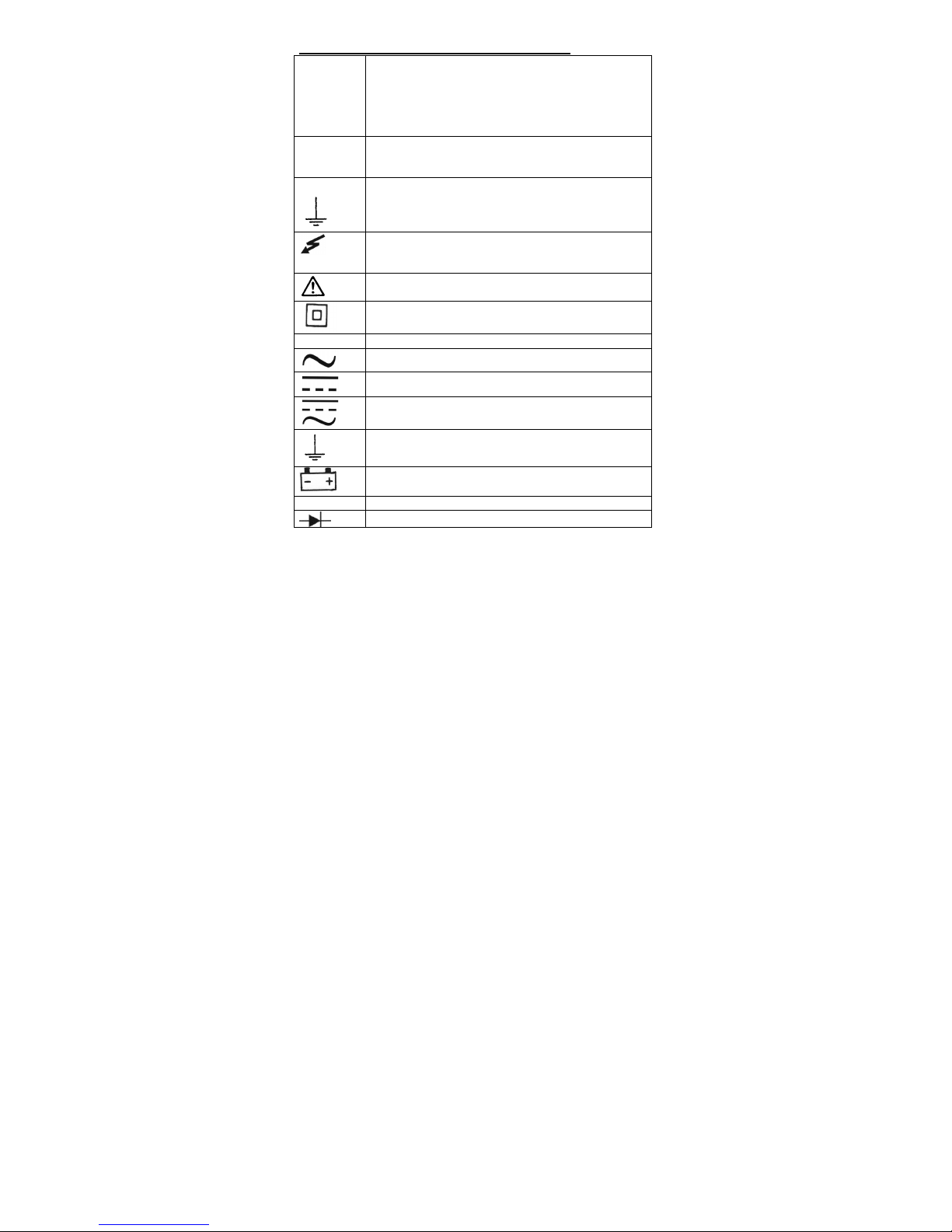

1.1. Am Gerät befindliche Hinweise und Symbole

10 A

Abgesicherter Eingang für Strommessungen im A-

Bereich bis max. 10A AC/DC. Im 10A-Bereich

Messvorgang auf max. 30 Sek. begrenzen, nächste

Messung erst nach 15 Minuten vor-nehmen. Der

Eingang ist mit einer Sicherung 10A/250V

abgesichert.

µA/mA

Eingang für Strommessungen bis max. 400mA

AC/DC. Der Eingang ist mit einer Sicherung (1

A / 250 V) abgesichert

max.

max. zulässige Spannungsdifferenz von 1000V

DC/AC zwischen COM-Eingang und Erde aus

Sicherheitsgründen nicht überschreiten

Gefährlich hohe Spannung zwischen den Eingängen.

Extreme Vorsicht bei der Messung. Eingänge und

Messspitzen nicht berühren.

ACHTUNG! Entsprechende Abschnitte in der

Bedienungsanleitung beachten!

Doppelt isoliert (Schutzklasse II)

CAT III / IV Überspannungskategorie III / IV

Wechselstrom

Gleichstrom

Gleich- Wechselstrom

Erdung

Batterie-Symbol

))) Durchgangsprüfung

Diodentest

-4-

Sicherung

Bestätigt die Standards der Europäischen Union.

1.2. Maximal zulässige Eingangswerte

Messfunktion Eingangsbuchsen

max. zulässige Eingangs-

spannung bzw. -strom

V DC

V/Ω/Hz/ +COM

1000 V DC/750 V AC

eff

V AC 1000 V DC/750 V AC

eff

Ω

600 V DC/AC

mA DC/AC µA, mA + COM 1 A/250 V DC/AC

10 A DC/AC 10 A + COM 10 A/250 V DC/AC

)))

V/Ω/Hz/ +COM

600 V DC/AC

Frequenz 600 V DC/AC

Temperatur 600 V DC/AC

Kapazität 600 V DC/AC

-5-

2. Allgemeines

Das Multimeter ist universell einsetzbar, handlich mit robustem

Gehäuse und ideal für den “Service-Alltag” von Technikern. Es

liefert unter normalen Bedingungen exakte Messergebnisse über

einen Zeitraum von vielen Jahren.

Folgende Eigenschaften erleichtern die Arbeit mit diesem Gerät:

* Messwert-Haltefunktion DATA HOLD.

* Minimal-Maximalwert-Haltefunktion

* Automatische Polaritätsumschaltung

* Relativwertmessung

* Überlast- und Überspannungsschutz

* USB oder RS-232 C Schnittstelle für die Kommunikation mit

einem PC.

* Hintergrundbeleuchtung

* Batteriezustandsanzeige

leuchtet im Anzeigefeld bei unzureichender Batterie-

spannung

* Summer

ertönt zur Warnung bei Überlast, bei Durchgangsprüfungen

und Bereichswahl

* Abschaltautomatik (abschaltbar)

-6-

2.1. Technische Daten

Anzeige 3 ¾-stellige 25mm LCD-Anzeige mit

automatischer Polaritätsumschaltung,

max. Anzeige: 3999

Überbereichsanzeige OL

Messfolge 2 x pro Sekunde

Abschaltautomatik nach 30 Minuten

Betriebstemperatur-5°C...+40°C

bereich

Lagertemperaturbereich -10°C...+50°C

Temperaturbereich für +18°C... 28°C < 70% RH

Genauigkeit

Batteriezustandanzeige Batteriesymbol

Spannungsversorgung 9V - Batterie

Abmessungen: 90 (B) x 195 (H) x 39 (T) mm

Gewicht: 550g

mitgel. Zubehör: 1 Satz Prüfleitungen, Batterie,

Temperaturfühler, USB und RS-232

C Schnittstellenkabel und Software

-7-

3. Messfunktionen- und bereiche

3.1. Gleichspannungsmessungen

Bereich

Auflösung

Genauigkeit

Überspannungs

schutz

400 mV 100 µV

0,8% + 3 St.

1000 V DC

750 V AC

4 V 1 mV

±0,8% + 1 St.

40 V 10 mV

400 V 100 mV

1000 V 1 V

1% + 3 St.

Eingangswiderstand: ≥10MΩ

3.2. Wechselspannungsmessungen

Bereich

Auflösung

Genauigkeit

Überspannungs

schutz

4 V 1 mV

±1% + 5 St.

1000 V DC

750 V AC

40 V 10 mV

400 V 100 mV

750 V 1 V

1,2% + 5 St.

Eingangswiderstand: ≥10MΩ

Zeigt den effektiven Wert der Sinuswelle an

Frequenz: 40Hz – 400Hz

3.3. Gleichstrommessungen

Bereich

Auflösung

Genauigkeit

Überspannungs

schutz

400 µA 100 nA

1% + 2 St. 1 A, 250 V

4000 µA 1 µA

40 mA 10 µA

1,2% + 3 St.

400 mA 100 µA

10 A 10 mA

1,5% + 5 St. 10 A, 250 V

10A-Bereich:

Für dauerhafte Messungen ≤10 Sekunden und Intervall-

Messungen nicht weniger als 15 Minuten.

-8-

3.4. Wechselstrommessungen

Bereich

Auflösung

Genauigkeit

Überspannungs

schutz

400 µA 100 nA

1,5% + 5 St. 1 A, 250 V

4000 µA 1 µA

40 mA 10 µA

2% + 5 St.

400 mA 100 µA

10 A 10 mA

2,5% + 5 St. 10 A, 250 V

400µA ~ 400mA – Bereich:

Zeigt den effektiven Wert der Sinuswelle an

10A-Bereich:

Für dauerhafte Messungen ≤10 Sekunden und Intervall-

Messungen nicht weniger als 15 Minuten.

Frequenz: 40Hz – 400Hz

3.5. Widerstandsmessung

Bereich

Auflösung

Genauigkeit

Überspannungs

schutz

400

Ω

0,1

Ω

1,2% + 2 St.

600 V

4 k

Ω

±1% + 2 St.

40 k

Ω

400 k

Ω

100

Ω

4 M

Ω

1 k

Ω

1,2% + 2 St.

40 M

Ω

10 k

Ω

1,5% + 2 St.

400 Ω

ΩΩ

Ω- 40 MΩ

ΩΩ

Ω- Bereich:

Leerlaufspannung: ca. 3 V

-9-

Andere Handbücher für 3315 USB

Inhaltsverzeichnis

Sprachen:

Andere PeakTech Multimeter Handbücher

PeakTech

PeakTech 2015 Bedienungsanleitung

PeakTech

PeakTech 3336 Bedienungsanleitung

PeakTech

PeakTech 3320 Bedienungsanleitung

PeakTech

PeakTech 3131eff Bedienungsanleitung

PeakTech

PeakTech 2025 A Bedienungsanleitung

PeakTech

PeakTech 1070 Bedienungsanleitung

PeakTech

PeakTech 3320 Bedienungsanleitung

PeakTech

PeakTech 2015 Bedienungsanleitung

PeakTech

PeakTech 2025 Bedienungsanleitung

PeakTech

PeakTech PeakTech 3443 Bedienungsanleitung

PeakTech

PeakTech 3365 Bedienungsanleitung

PeakTech

PeakTech 2005 A Bedienungsanleitung

PeakTech

PeakTech 3385 Bedienungsanleitung

PeakTech

PeakTech 2005 Bedienungsanleitung

PeakTech

PeakTech PeakTech 3445 Bedienungsanleitung

PeakTech

PeakTech P 4095 Betriebsanleitung

PeakTech

PeakTech 3440 Bedienungsanleitung

PeakTech

PeakTech 3355 Bedienungsanleitung

PeakTech

PeakTech 3201 Bedienungsanleitung

PeakTech

PeakTech 1020 Bedienungsanleitung

PeakTech

PeakTech 1035 Bedienungsanleitung

PeakTech

PeakTech 1080 Bedienungsanleitung

PeakTech

PeakTech 3340 Bedienungsanleitung

PeakTech

PeakTech 3425 Bedienungsanleitung

Beliebte Multimeter Handbücher anderer Marken

Agilent Technologies

Agilent Technologies 34420A Bedienungsanleitung

Fluke

Fluke 83 Bedienungsanleitung

Hameg

Hameg HM 8012 Bedienungsanleitung

Mastech

Mastech MY70 Bedienungsanleitung

Steren

Steren MUL-300 Bedienungsanleitung

Somogyi Elektronic

Somogyi Elektronic home SMA 92 Bedienungsanleitung

Gossen MetraWatt

Gossen MetraWatt METRAmax 6 Bedienungsanleitung

YOKOGAWA

YOKOGAWA 90050B Bedienungsanleitung

Gossen MetraWatt

Gossen MetraWatt METRALINE DMM16 Bedienungsanleitung

Fluke

Fluke 8846A Bedienungs- und Wartungshandbuch

Tempo Communications

Tempo Communications MM200 Bedienungsanleitung

Elenco Electronics

Elenco Electronics CM-1555 Bedienungsanleitung

Mastech

Mastech MS8238C Bedienungsanleitung

SDAR

SDAR 830A, 830B, 830D, 830C Bedienungsanleitung

RS PRO

RS PRO RS-9519BT Bedienungsanleitung

BGS technic

BGS technic 8890 Bedienungsanleitung

Amprobe

Amprobe Hexagon 60 Bedienungsanleitung

Morris

Morris 57074 Bedienungsanleitung
