Pelgrim AV361RVS Bedienungsanleitung
GEBRUIKSAANWIJZING
MODE D’EMPLOI
BEDIENUNGSANLEITUNG
INSTRUCTIONS FOR USE
AFZUIGKAP
HOTTE CHEMINÉE
DUNSTABZUGSHAUBE
COOKER HOOD
AV361RVS
AV560RVS
NL 4
NL Handleiding NL 3 - NL 12
FR Notice d’utilisation FR 3 - FR 12
DE Anleitung DE 3 - DE 12
EN Manual EN 3 - EN 12
Gebruikte pictogrammen - Pictogrammes utilisés
Benutzte Piktogramme - Pictograms used
Belangrijk om te weten - Important à savoir
Wissenswertes - Important information
Tip - Conseil - Tipp - Tip
NL 3
INHOUD
Uw afzuigkap
Beschrijving 4
Inleiding 4
Gebruik
Bediening 5
Onderhoud
Reinigen 6
Vetfilters verwijderen 7
Het koolstoffilter vervangen 7
Verlichting 7
Installatie
Algemeen 8
Elektrische aansluiting 9
Montage van de schouwkap 10
Bijlage
Verpakking en toestel afvoeren 12
NL 4
Beschrijving
AIn/uitschakelen + ventilatorstanden 1, 2, of 3
BIn/uitschakelen verlichting
Inleiding
Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van
alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw
veiligheid en over het onderhoud van het toestel.
Bewaar de gebruiksaanwijzing en het installatievoorschrift.
Een eventueel volgende gebruiker van dit toestel kan daar zijn
voordeel mee doen.
Lees voor gebruik eerst de separate
veiligheidsinstructies.
UW AFZUIGKAP
B
A
NL 5
Bediening
Ventilator in- en uitschakelen
Stel met schuifregelaar A de gewenste afzuigstand in 1, 2, of 3.
De afzuigkap schakelt in op de corresponderende stand.
Zet de schuifregelaar A naar stand 0.
De ventilator schakelt uit.
Verlichting in- en uitschakelen
Zet de schuifregelaar B op stand 1.
De verlichting gaat aan.
Zet de schuifregelaar B op stand 0.
De verlichting gaat uit.
GEBRUIK
B
A
NL 6
Reinigen
Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van het
elektriciteitsnet af door de stekker uit het stopcontact te verwijderen of
door de hoofdschakelaar van de woning uit te schakelen. De kap moet
regelmatig schoon gemaakt worden, zowel van binnen als van buiten
(tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd
worden). Gebruik geen producten die schuurmiddelen bevatten.
Gebruik geen alcohol!
Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van
het apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of schade
ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud
of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
Afzuigkap
Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen schouwkappen
Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet schurend, niet
polijstend middel en poets met de structuur van het roestvrijstaal mee.
Metalen vetfilters
Metalen filters moeten eenmaal per maand worden gereinigd (of als de
filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft)
met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine
op lage temperaturen en met een kort programma. Plaats de vetfilters
met de openingen naar beneden in de vaatwasmachine zodat het water
eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen
in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.
ONDERHOUD
NL 7
Vetfilters
Vetfilters verwijderen
Schakel de netspanning uit! Neem de stekker uit het stopcontact of zet
de schakelaar in de meterkast op nul. Verwijder de filters één voor één
door aan de hiervoor bestemde hendeltjes te trekken.
Koolstoffilter
Het koolstoffilter vervangen
Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op een
afvoerkanaal.
1. Verwijder de vetfilters
2. Bevestig de koolstoffilters aan de motor.
3. Plaats de vetfilters.
Belangrijk:
• De verzadiging van het filter is afhankelijk van de intensiteit van
het gebruik, de manier van koken en de regelmaat waarmee de
vetfilters worden schoongemaakt.
• Het koolstoffilter moet minimaal iedere vier maanden worden
vervangen.
• Koolstoffilters zijn niet uitwasbaar voor hergebruik. Verzadigd
koolstof is niet milieuvriendelijk, vervang het filter tijdig.
Verlichting
LED Lampen vervangen
• Verwijder de metalen vetfilters.
• Schroef de lampen los en vervang ze door nieuwe lampen met
dezelfde eigenschappen.
• Plaats de metalen vetfilters terug.
Lamp Stroomopname (W) Aansluiting Voltage (V) Afmeting (mm) ILCOS-code
4E14220-240 107 x 37 DRBB/F-4-220-240-E14-35/100
ONDERHOUD
NL 8
INSTALLATIE
Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.
Belangrijk om te weten:
• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
50 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal,
mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals
een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 120 of
150 mm. Het beste is de afvoerpijp ook met deze diameter uit te
voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.
NL 9
INSTALLATIE
Aansluiting
Elektrische aansluiting
Dit is een (isolatie) klasse II (dubbel geïsoleerd) toestel. Het snoer
hoeft derhalve niet op een geaard stopcontact aangesloten te
worden.
Controleer of de op het typeplaatje vermelde spanning overeen komt
met de spanning van de huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = L fase
BLAUW = N nul
Deze afzuigkap is voorzien van een aansluitstekker. Installeer
de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de
wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.
Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er
een omnipolaire schakelaar met een contactafstand van minimaal 3 mm
in de toevoerleiding wordt aangebracht.
max. 100 cm
NL 10
INSTALLATIE

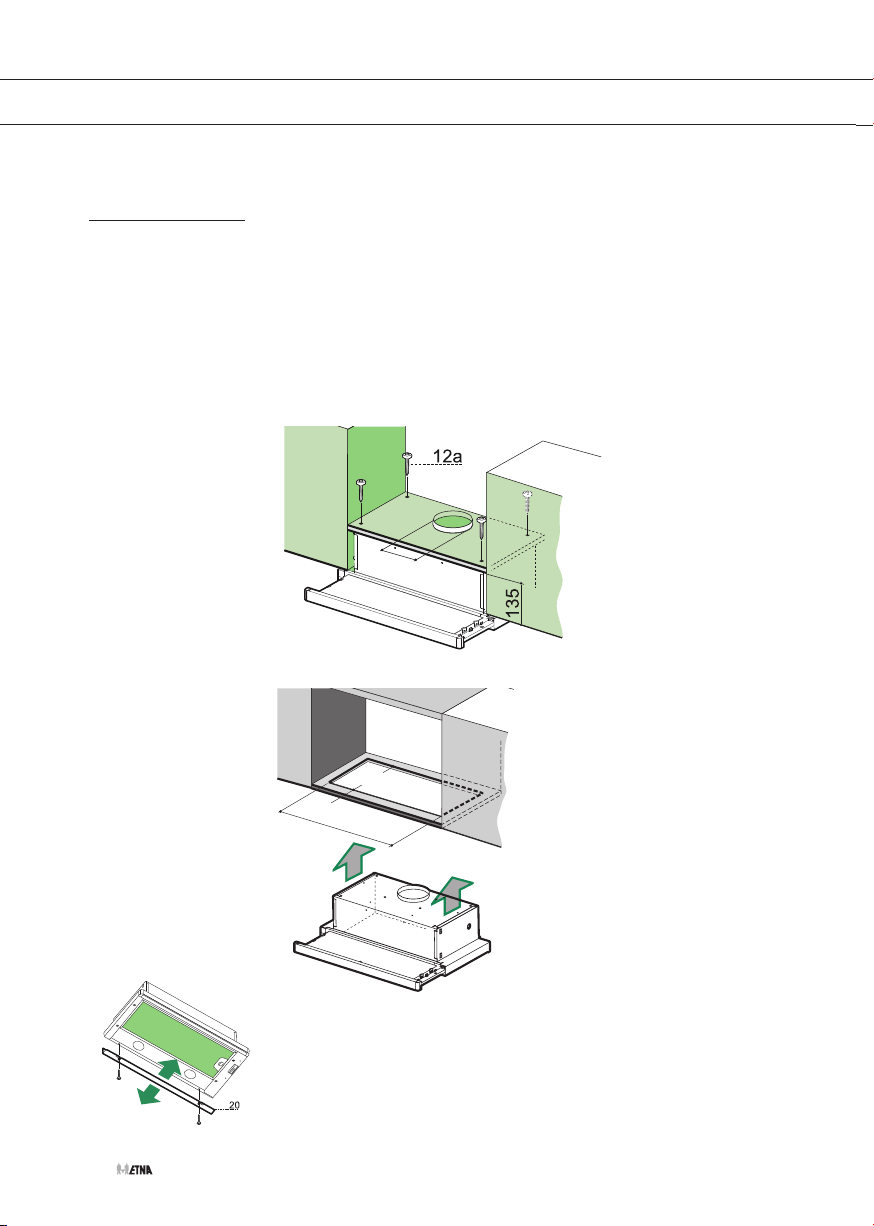

Montage
Boren van gaten in draagvlak en montage kap
• Het draagvlak van de kap moet 135 mm hoger zijn dan het
ondervlak van de hangkastjes.
• Boor een gat van ø 4,5 mm in de drager met behulp van de
bijgeleverde boormal.
• Boor een gat van ø 150 mm in het draagvlak met behulp van de
bijgeleverde boormal.
• Bevestig met de 4 bijgeleverde schroeven ‘12a’ (4,2 x 44,4).
Sluitprofiel
• De ruimte tussen de rand van de kap en de achterwand kan worden
afgesloten met behulp van het bijgeleverde profiel ‘20’ met de voor
dit doel reeds aanwezige schroeven.
120/150
15
264
510
