Pelgrim CMV680ERVS Bedienungsanleitung

700003941000

Handleiding

afzuigkap

Notice d’utilisation

hotte cheminée

Anleitung

Dunstabzugshaube

Manual

cooker hood

CMV680ERVS

CMV980ERVS

Handleiding NL 3 - NL 24

Notice d’utilisation FR 3 - FR 24

Anleitung DE 3 - DE 24

Manual GB 3 - GB 24

Gebruikte pictogrammen - Pictogrammes utilisés

Benutzte Piktogramme - Pictograms used

Belangrijk om te weten - Important à savoir

Wissenswertes - Important information

Tip - Conseil - Tipp - Tip

NL 3

INHOUD

Uw schouwkap

Inleiding 4

Bedieningspaneel 4

Veiligheid

Let op! 5

Afvoersystemen 6

Afzuigsysteem en elektrische klep

Afzuigkappen voor mechanische ventilatiesystemen 7

Motorloze afzuigkappen 7

Stil, efficiënt en energiebesparend 8

Bediening

De afzuigkap in- en uitschakelen 9

De stand instellen 9

De uitschakeltijd instellen 9

Verlichting in- en uitschakelen 10

Signaal vetfilters 10

Signaal koolstoffilters 10

Onderhoud

Reinigen 12

Vetfilters verwijderen 13

Het koolstoffilter verwijderen 14

Lampen vervangen 14

Installatie

Algemeen 15

Elektrische aansluiting 16

Montage 17

Milieuaspecten

Verpakking en toestel afvoeren 24

NL 4

Inleiding

U heeft gekozen voor een afzuigkap van Pelgrim. Optimaal gebruiks-

comfort en een eenvoudige bediening stonden voorop bij de

ontwikkeling van dit product.

De afzuigkap zuigt met maximale effectiviteit af. Kookluchtjes worden

optimaal gereduceerd. De CMV680 en CMV980 zijn speciaal ontworpen

voor gebruik op een centraal afzuigsysteem en zijn voorzien van een

elektrische klep.

In deze handleiding staat beschreven op welke manier u de afzuigkap

zo optimaal mogelijk kunt benutten. U vindt informatie over de

bediening en achtergrondinformatie over de werking van het toestel.

Tevens treft u onderhoudstips aan.

De veiligheidsvoorschriften die van belang zijn tijdens de installatie

zijn opgenomen in het installatievoorschrift, dat bestemd is voor de

installateur.

Lees eerst de gebruiksaanwijzing geheel en aandachtig door

voordat u het apparaat gaat gebruiken en bewaar deze zorgvuldig

voor latere raadpleging.

Veel kookplezier!

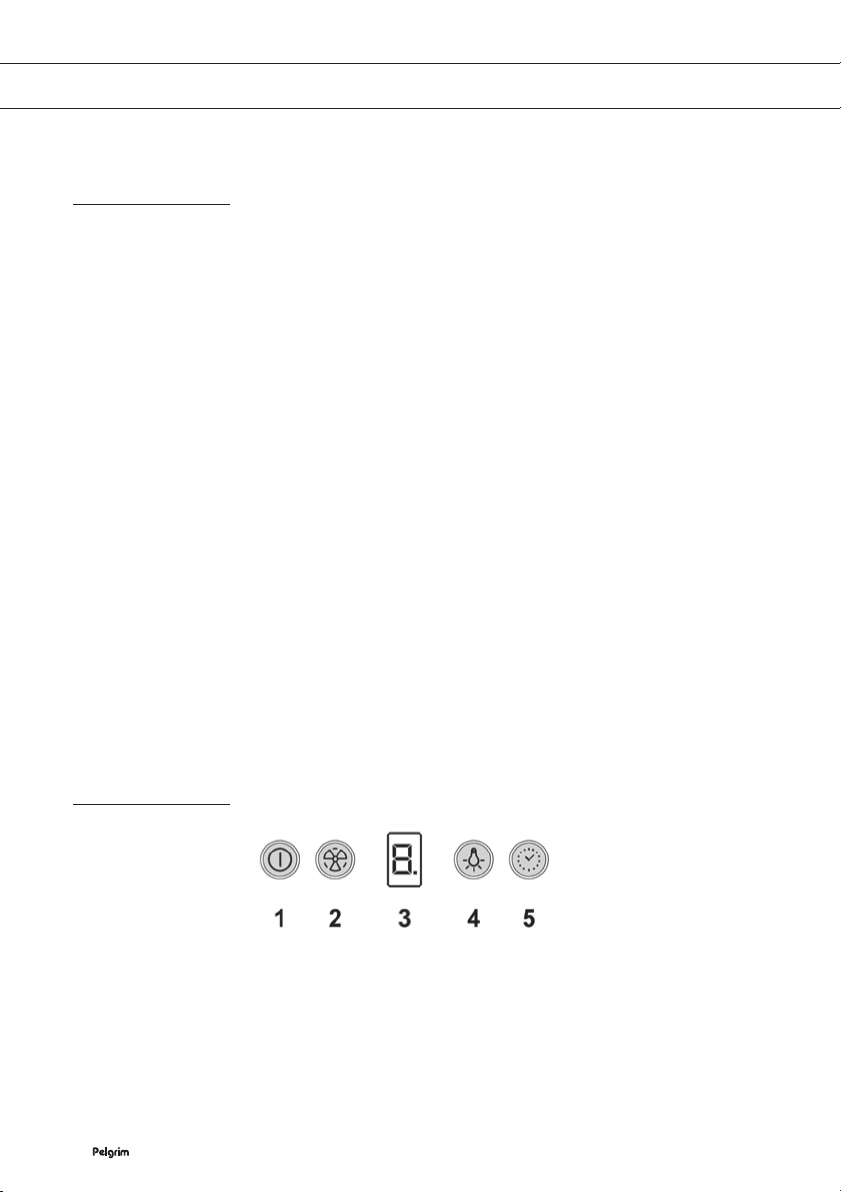

Bedieningspaneel

1Aan-/uittoets

2Ventilatortoets (4 standen)

3 Display

4Verlichtingstoets

5Timertoets

UW SCHOUWKAP

NL 5

Let op!

Laat het toestel aansluiten door een erkend installateur (zie

hoofdstuk “Installatie”). Sluit het apparaat niet aan op het

elektriciteitsnet voordat de installatie volledig is voltooid.

• Sluit het toestel aan conform de plaatselijk geldende

installatievoorschriften.

• In verband met eventuele scherpe randen adviseren wij u tijdens de

montage van de afzuigkap werkhandschoenen te gebruiken.

• Het apparaat is gefabriceerd volgens de meest recente

veiligheidsstandaarden. Desondanks adviseren wij personen met

psychische of motorische stoornissen, mentale achterstand of

zwakbegaafdheid het apparaat niet te gebruiken zonder toezicht

van een bekwaam persoon. Hetzelfde geldt voor kinderen.

• Gebruik de afzuigkap niet als het vetfilter niet of niet goed

gemonteerd is!

• Gebruik de afzuigkap niet om tegenaan te leunen.

• Gebruik de afzuigkap nooit als afzetvlak, tenzij dit uitdrukkelijk is

aangegeven.

• Zorg voor voldoende ventilatie wanneer u de afzuigkap samen

gebruikt met een gaskookplaat.

• De afvoer mag niet worden aangesloten op een rookkanaal dat voor

andere toestellen in gebruik is.

• Flambeer nooit onder de afzuigkap en maak de filters op tijd

schoon. Het frituren moet geschieden onder voortdurend toezicht,

om te voorkomen dat verhit vet in brand raakt.

• De afzuigkap moet regelmatig (minstens 1 x per maand)

schoongemaakt worden, zowel het exterieur als het interieur.

Onvoldoende reinigen of te laat vervangen van de filters kan

brandgevaar veroorzaken.

• Wanneer de aansluitkabel is beschadigd mag deze alleen worden

vervangen door de fabrikant, zijn serviceorganisatie of gelijkwaardig

gekwalificeerde personen, om gevaarlijke situaties te voorkomen.

• Let op! Door intensief gebruik kan condensvorming op de afzuigkap

ontstaan. Condens is eenvoudig te verwijderen met een droge doek.

VEILIGHEID

NL 6

Let op!

• Haal eerst de stekker uit het stopcontact als u de lampen wilt

vervangen! Gebruik uitsluitend dezelfde lampen met aangegeven

wattage. Gebruik de afzuigkap alleen met gemonteerde lampjes om

het risico op een elektrische schok te voorkomen.

• De bereikbare onderdelen kunnen bijzonder warm worden als deze

tegelijkertijd met kookapparaten gebruikt worden.

• De vetfilters kunnen heet worden tijdens gebruik. Wacht na het

koken minimaal 30 minuten met schoonmaken.

• Bij reparatie of schoonmaakbeurten moet de stroom uitgeschakeld

worden. Neem de stekker uit het stopcontact of draai de schakelaar

in de meterkast op nul.

• Vet en olie zijn bij oververhitting brandbaar. Blijf in de buurt tijdens

het bereiden van gerechten.

• Iedere aansprakelijkheid voor eventuele schade aan het apparaat of

brand veroorzaakt door het niet in acht nemen van de aanwijzingen

uit deze handleiding wordt afgewezen.

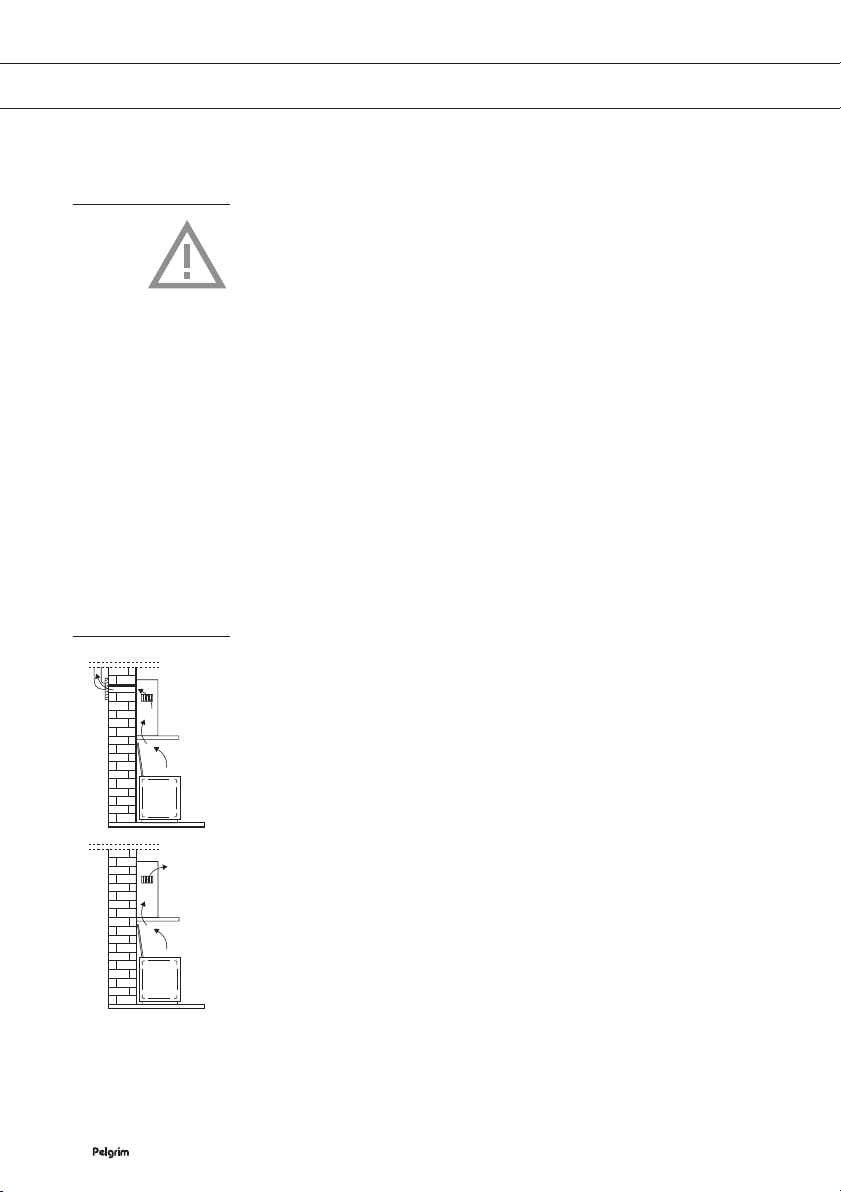

Afvoersystemen

Deze afzuigkappen hebben twee parallel werkende afvoersystemen:

1. Als afzuigkap op een CMV-afvoerkanaal:

▷De aangezogen en gefilterde kookdampen worden via het

CMV-systeem naar buiten afgevoerd.

2. Als recirculatie afzuigkap:

▷De vetdeeltjes en de geur uit de aangezogen kookdampen

worden gefilterd. De aangezogen lucht wordt niet afgevoerd

maar teruggeblazen in de keuken.

VEILIGHEID

NL 7

AFZUIGSYSTEEM EN ELEKTRISCHE KLEP

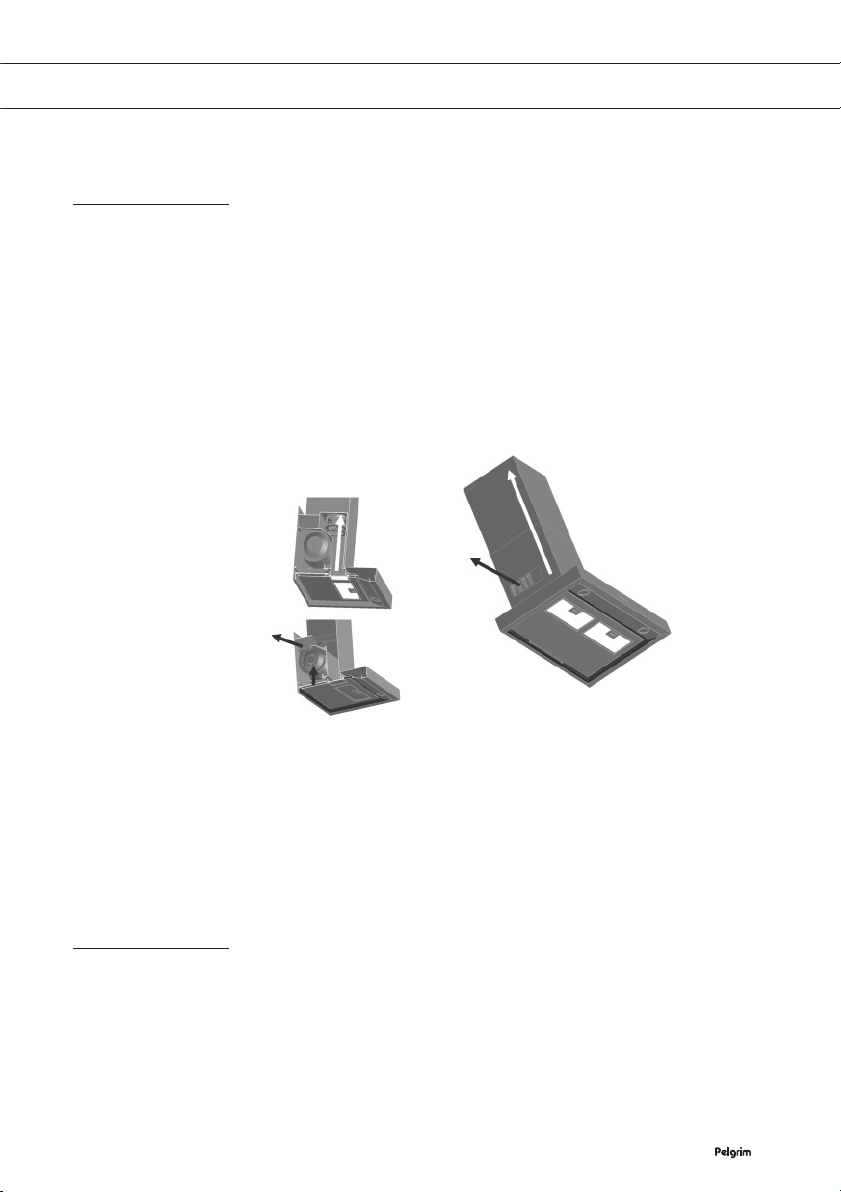

Afzuigkappen voor mechanische ventilatiesystemen

Bij centrale mechanische ventilatie is de standaard afzuigcapaciteit in

de keuken vaak onvoldoende. Pelgrim heeft in eigen huis een uniek en

gepatenteerd systeem ontwikkeld. Dit systeem past op alle gangbare

systemen voor centrale mechanische ventilatie (CMV).

Het systeem is een combinatie van twee gescheiden afzuigsystemen:

mechanische ventilatie en recirculatie. Hierbij wordt enerzijds

optimaal gebruik gemaakt van het aanwezige centrale mechanische

ventilatiesysteem en anderzijds wordt met het recirculatiesysteem de

capaciteit van de af te voeren lucht verhoogd.

1. CMV

2. Recirculatie

De afzuigkappen zijn voorzien van een uitwasbaar long-life koolstoffilter

en zijn stiller en energiezuiniger dan de conventionele afzuigkappen.

Bij gewoon of uitgebreid koken worden vrijwel alle geurtjes en dampen

gevangen. Dankzij het recirculatiesysteem verdwijnt niet alle lucht naar

buiten. Een deel van de afgezogen lucht wordt namelijk na filtering weer

teruggebracht in de keuken. Hierdoor verbruikt u minder energie.

Motorloze afzuigkappen

Pelgrim levert ook een complete serie motorloze afzuigkappen,

geschikt voor centraal mechanische ventilatie systemen met een

elektrische, hermetisch afsluitbare klep. De elektrische klep opent

en sluit binnen enkele seconden. Eenmaal dicht of open schakelt de

elektromotor uit waardoor energie bespaard wordt.

NL 8

AFZUIGSYSTEEM EN ELEKTRISCHE KLEP

Een ander ‘groen’ voordeel is dat de klep de afvoer van warme lucht

via de afzuigkap hermetisch afsluit waardoor u minder stookkosten

heeft. Doordat het systeem na het koken hermetisch wordt afgesloten,

behoren hinderlijke fluittonen ook tot het verleden.

Stil, efficiënt en energiebesparend

Het door Pelgrim ontworpen systeem en de elektrische klep zijn nu

allebei geïntegreerd in uw afzuigkap. Op deze manier wordt er voor

een optimale luchtkwaliteit gezorgd in uw keuken. Kookdampen en

vet worden zeer effectief afgezogen, het rendement is verbeterd en de

afzuigkap is nog stiller geworden.

NL 9

De afzuigkap in- en uitschakelen

Zorg ervoor dat het CMV-systeem van uw woning op de hoogste stand

is ingeschakeld.

• Druk op de aan-/uittoets.

De elektrische klep wordt geopend; de afzuigkap schakelt naar de

eerste stand. In de display verschijnt ‘1’.

• Om de afzuigkap uit te schakelen drukt u weer op de aan-/uittoets.

De elektrische klep wordt gesloten en de afzuigkap schakelt uit.

De gekozen stand in de display verdwijnt.

▷Indien u de afzuigkap direct na het inschakelen al wilt

uitschakelen, wacht dan eerst 20 seconden. De elektrische klep

heeft deze tijd nodig om zich te openen/sluiten.

De stand instellen

De afzuigkap heeft 4 standen.

• Druk op de ventilatortoets om meteen naar de eerste stand te

schakelen.

De elektrische klep wordt geopend; de afzuigkap schakelt naar de

eerste stand. In de display verschijnt ‘1’.

▷Staat de afzuigkap al op stand 1 (door middel van de aan-/

uittoets), dan schakelt de afzuigkap meteen door naar stand

twee.

• Door (meerdere keren) op de ventilatortoets te drukken, schakelt

de afzuigkap van stand 1 naar stand 2, vervolgens naar stand 3 en

tot slot naar stand 4 (de intensief stand; deze stand knippert in de

display).

▷Indien u stand 4 kiest, schakelt de afzuigkap na 5 minuten

automatisch naar stand 3. Om binnen deze 5 minuten toch de

stand wijzigen, drukt u (meerdere keren) op de ventilatortoets.

De elektrische klep blijft open. Om de afzuigkap geheel uit te

schakelen, drukt u op de aan-/uittoets (de elektrische klep gaat

dicht).

De uitschakeltijd instellen

U kunt met de timertoets een tijdsperiode instellen, waarna de

afzuigkap automatisch uitschakelt. Dit is alleen mogelijk bij een

ingeschakelde afzuigkap op stand 2, 3 of 4. Deze functie kunt u

bijvoorbeeld gebruiken als u klaar bent met koken, maar toch nog

even de afzuigkap wilt laten werken.

BEDIENING

NL 10

• Zorg ervoor dat de afzuigkap is ingeschakeld en dat u een stand

heeft gekozen.

▷Heeft u stand 2 ingesteld, dan blijft de afzuigkap nog 15 minuten

ingeschakeld, indien u op de timertoets drukt.

▷Heeft u stand 3 ingesteld, dan blijft de afzuigkap nog 10 minuten

ingeschakeld, indien u op de timertoets drukt.

▷Heeft u stand 4 ingesteld, dan blijft de afzuigkap nog 5 minuten

ingeschakeld, indien u op de timertoets drukt.

Als de uitschakeltijd is ingesteld, knippert er een punt in de display.

• Tijdens de uitschakeltijd kunt u de afzuigkap helemaal uitschakelen

door op de aan-/uitoets of de timertoets te drukken.

• Drukt u op de ventilatortoets, dan blijft de afzuigkap ingeschakeld,

maar dan zonder de uitschakeltijd.

Verlichting in- en uitschakelen

• Druk op de verlichtingstoets.

De verlichting gaat branden.

• Druk nogmaals op de verlichtingstoets.

De verlichting gaat uit.

Signaal vetfilters

• Als u de afzuigkap inschakelt en in de display knippert stand ‘1’,

dan moeten de vetfilters gereinigd worden. Deze melding verschijnt

wanneer de afzuigkap 40 uur heeft afgezogen. Op pagina 12 en 13

leest u hoe u de vetfilters kunt reinigen. Heeft u de filters gereinigd

en weer geplaatst, dan kunt u het signaal uitschakelen door

minimaal drie seconden op de aan-/uittoets te drukken.

▷Als ook het koolstoffilter gereinigd moet worden, knipperen

stand ‘1’ en ‘2’ om de beurt. De procedure om het signaal uit te

schakelen moet u dan twee keer uitvoeren.

Signaal koolstoffilter

• Als u de afzuigkap inschakelt en in de display knippert stand ‘2’,

dan moet het koolstoffilter gereinigd worden. Deze melding

verschijnt wanneer de afzuigkap 320 uur heeft afgezogen. Op

pagina 13 en 14 leest u hoe u het koolstoffilter kunt reinigen. Heeft

u het filter gereinigd en weer geplaatst, dan kunt u het signaal

uitschakelen door minimaal drie seconden op de aan-/uittoets te

drukken.

BEDIENING

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Pelgrim Dunstabzugshaube Handbücher

Pelgrim

Pelgrim GWA721KOR Bedienungsanleitung

Pelgrim

Pelgrim ISWA0960WIT Bedienungsanleitung

Pelgrim

Pelgrim ISW0960WIT Bedienungsanleitung

Pelgrim

Pelgrim OWA206 Series Bedienungsanleitung

Pelgrim

Pelgrim RKE985LRVS Bedienungsanleitung

Pelgrim

Pelgrim ISW650 Series Bedienungsanleitung

Pelgrim

Pelgrim PSK620RVS Bedienungsanleitung

Pelgrim

Pelgrim BEGA970 Series Bedienungsanleitung

Pelgrim

Pelgrim MWA130 Bedienungsanleitung

Pelgrim

Pelgrim BSS670 Series Bedienungsanleitung

Pelgrim

Pelgrim RSK930L Bedienungsanleitung

Pelgrim

Pelgrim BSSA671 Series Bedienungsanleitung

Pelgrim

Pelgrim BEGA970MAT Bedienungsanleitung

Pelgrim

Pelgrim LSK 945 Bedienungsanleitung

Pelgrim

Pelgrim ISW670RVS Bedienungsanleitung

Pelgrim

Pelgrim ISW850 Bedienungsanleitung

Pelgrim

Pelgrim BSSA970 Series Bedienungsanleitung

Pelgrim

Pelgrim SLK630RVS Bedienungsanleitung

Pelgrim

Pelgrim ISW855 Series Bedienungsanleitung

Pelgrim

Pelgrim BSK600 Bedienungsanleitung

Pelgrim

Pelgrim RKE980LRVS Bedienungsanleitung

Pelgrim

Pelgrim ISW950 Bedienungsanleitung

Pelgrim

Pelgrim ISW0930 Series Bedienungsanleitung

Pelgrim

Pelgrim SLK635RVS/P01 Bedienungsanleitung

Beliebte Dunstabzugshaube Handbücher anderer Marken

emmeti

emmeti RECUPA MED A-140 Leitfaden

Nibe

Nibe F135 Bedienungsanleitung

Kuppersberg

Kuppersberg INTRO 60 Montage- und Wartungsanleitung

Zephyr

Zephyr Spruce AK9834BS Installationsanleitung

Hisense

Hisense MH6INBG Bedienungsanleitung

Miele

Miele DA 1255 Bedienungsanleitung

Broan

Broan 46000 Bedienungsanleitung

GE Profile PV977 Originalbetriebsanleitung

FALMEC

FALMEC FFRIA24W5FS Bedienungsanleitung

Whirlpool

Whirlpool RH2600XL-1 SERIES Bedienungsanleitung

Küppersbusch

Küppersbusch DX ISLA Bedienungsanleitung

ETNA

ETNA AV360RVS Bedienungsanleitung

JUNO

JUNO JDF603E6 Bedienungsanleitung

Miele

Miele DA 6708 D Bedienungsanleitung

Tricity Bendix

Tricity Bendix LE 150 Handbuch

AEG

AEG X68163BV1 Bedienungsanleitung

AEG

AEG 125 D Bedienungsanleitung

Smeg

Smeg KSEV97X Bedienungsanleitung
