Pelgrim DSG880WIT Bedienungsanleitung
Handleiding
Afzuigkappen
Notice d’utilisation
Hotte cheminée
Bedienungsanleitung
Dunstabzugshaube
Instructions for use
Cooker hood
DSG880WIT
DSG880MAT
DSG880ANT
NL Handleiding NL 3 - NL 15
FR Notice d’utilisation FR 3 - FR 15
DE Anleitung DE 3 - DE 15
EN Manual EN 3 - EN 15
Gebruikte pictogrammen - Pictogrammes utilisés
Benutzte Piktogramme - Pictograms used
Belangrijk om te weten - Important à savoir
Wissenswertes - Important information
Tip - Conseil - Tipp - Tip
NL 3
INHOUD
Uw afzuigkap
Inleiding 4
Beschrijving 4
Afvoersystemen 5
Gebruik
Bediening 6
Reinigen filters 6
Onderhoud
Reinigen 7
Vetfilters 8
Koolstoffilters 8
Verlichting 10
Installatie
Algemeen 11
Aansluiting 12
Montage 13
Bijlage
Afvoeren 15
NL 4
Inleiding
Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van
alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw
veiligheid en over het onderhoud van het toestel.
Bewaar de gebruiksaanwijzing en het installatievoorschrift.
Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel
mee doen.
Lees voor gebruik eerst de separate
veiligheidsinstructies.
Beschrijving
AVerlichting aan/uit toets
BAan-/uittoets
CSnelheidstoetsen (snelheid 1 tot en met 8)
DIntensiefstand toets 1
EIntensiefstand toets 2
FIndicator/toets verzadiging vetfilter
GIndicator/toets verzadiging koolstoffilter
UW AFZUIGKAP
A B C D F GE
NL 5
UW AFZUIGKAP
Afvoersystemen
De afzuigkap kan, afhankelijk van
het model, op twee manieren worden
aangesloten:
1. Als afzuigkap op een afvoerkanaal.
De aangezogen en gefilterde kookdampen
worden naar buiten afgevoerd. Dit is de
beste manier!
2. Als recirculatie afzuigkap. De vetdeeltjes en
de geur uit de aangezogen kookdampen
worden gefilterd.
De aangezogen lucht wordt niet afgevoerd
maar teruggeblazen in de keuken. U moet
dan wel koolstoffilters plaatsen.
Let op! De koolstoffilters moeten apart
besteld worden.
NL 6
Bediening
Ventilator in- en uitschakelen
1. Schakel de ventilator in met de aan/uit-toets.
2. Selecteer de gewenste afzuigsnelheid door de snelheidstoetsen of
een van de toetsen voor intensieve snelheid aan te raken.
• Met de eerste toets voor intensieve snelheid wordt er na 8 minuten
automatisch naar instelling 8 overgeschakeld.
• Met de tweede toets voor intensieve snelheid wordt er na 7 minuten
automatisch naar instelling 8 overgeschakeld.
3. Schakel de ventilator uit door de aan/uit-toets aan te raken.
Verlichting in- en uitschakelen
1. Raak de verlichtingstoets aan.
▷De verlichting gaat aan.
2. Raak de verlichtingstoets nogmaals aan.
▷De verlichting gaat uit.
Na 4 uur zonder bediening schakelt de afzuigkap zichzelf automatisch uit.
Reinigen filters
Verzadigde vetfilters
Bij het starten van het afzuigen gaat de verzadigingsindicator van het
vetfilter gedurende 5 seconden branden in een kleur die de mate van
verzadiging van het filter aangeeft:
• Groen: 0-75% verzadigd
• Oranje: 76-99% verzadigd
• Rood: Het vetfilter moet worden gereinigd
Verzadigde koolstoffilters
Bij het starten van het afzuigen gaat de verzadigingsindicator van het
koolstoffilter gedurende 5 seconden branden in een kleur die de mate
van verzadiging van het filter aangeeft:
• Groen: 0-75% verzadigd
• Oranje: 76-99% verzadigd
• Rood: Het koolstoffilter moet worden gereinigd of vervangen
Na het reinigen of vervangen van het filter raakt u de
verzadigingsindicatortoetsen aan om het geheugen te resetten.
Reset het geheugen pas nadat onderhoud van de filters heeft
plaatsgevonden.
GEBRUIK
NL 7
Reinigen
Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van
het elektriciteitsnet af door de stekker weg te trekken of door de
hoofdschakelaar van de woning uit te schakelen. De kap moet
regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste
met dezelfde regelmaat waarmee de vetfilters gereinigd worden).
Gebruik geen producten die schuurmiddelen bevatten.
Gebruik geen alcohol!
Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van
het apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of schade
ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud
of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
Afzuigkap
Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen schouwkappen
Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet schurend, niet
polijstend middel en poets met de structuur van het roestvrijstaal mee.
Metalen vetfilters
Metalen filters moeten eenmaal per maand worden gereinigd (of als de
filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft)
met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine
op lage temperaturen en met een kort programma. Plaats de vetfilters
met de openingen naar beneden in de vaatwasmachine zodat het water
eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen
in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.
ONDERHOUD
NL 8
Vetfilters
Vetfilters verwijderen
1. Verwijder de filters één voor één door aan de hiervoor bestemde
hendeltjes te trekken.

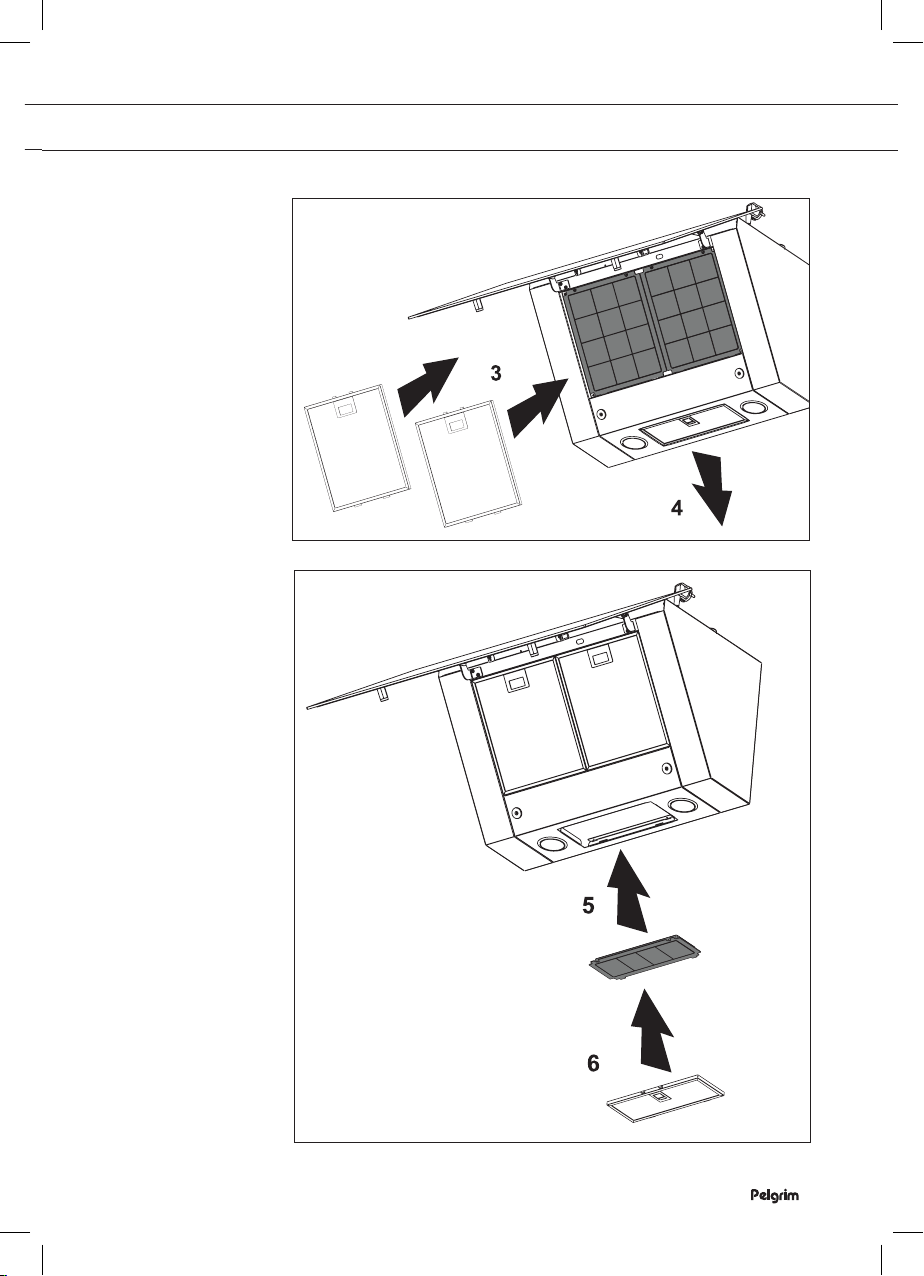

Koolstoffilters
De koolstoffilters vervangen
Gebruik koolstoffilters als de afzuigkap niet is aangesloten op een
afvoerkanaal.
Belangrijk:
Het geurfilter zit op het vetfilter geklemd. Voorkom dat het geurfilter op
uw kookplaat valt door het filter te ondersteunen wanneer u de filters
plaatst of verwijdert.
1. Verwijder de vetfilters.
2. Bevestig de koolstoffilters in de afzuigkap.
3. Plaats de vetfilters.
ONDERHOUD
NL 9
ONDERHOUD
NL 10
De regenereerbare actieve koolstoffilters kunnen met de hand worden
gewassen, of in de vaatwasser bij een maximumtemperatuur van
65 °C. De wasbeurt moet uitgevoerd worden zonder vaat en zonder
vaatwasmiddel. Gebruik geen schoonmaakmiddelen!
Verwijder overtollig water. Let op dat het filter niet beschadigd raakt.
Laat de filters in de oven gedurende minstens 1 uur drogen bij een
maximum temperatuur van 80 °C. Na uiterlijk 3 jaar (of wanneer de
filters beschadigd zijn) moet de filters vervangen worden.
Het is belangrijk dat de vetfilters en de regenereerbare actieve
koolstoffilters goed droog zijn voordat u ze plaatst.
De werking:
• Bij toepassing van koolstoffilters ontstaat er meer geluid dan bij het
gebruik van de afzuigkap met een afvoer.
• De werking van de koolstoffilters is optimaal bij een lagere
motorsnelheid. Vermijd daarom de boostfunctie.
Verlichting
• De verlichting van de afzuigkap maakt gebruik van LED-
technologie.
• Dankzij LED lampen bent u verzekerd van optimale verlichting,
een levensduur tot 10 keer langer dan gewone lampen en een
energiebesparing tot 90%.
Neem voor het vervangen van LED verlichting contact op met de
technische dienst.
ONDERHOUD
