Pfannenberg PA 5 Montageanleitung

PA 5 / PA X 5-05/ PA X 5-10 - Betriebs- und Montageanleitung

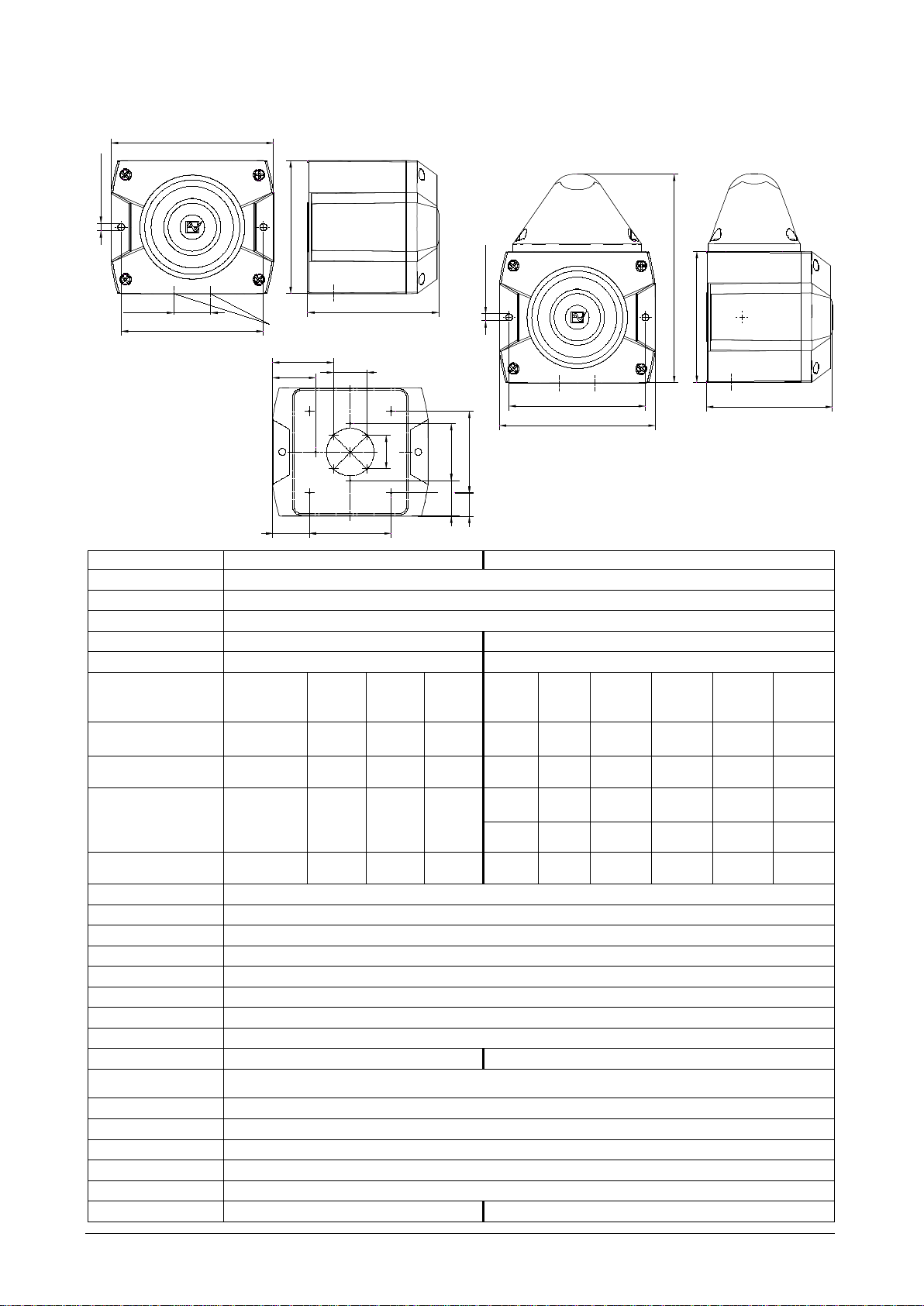

Maße

PA 5 PA X 5-05/ PA X 5-10

Technische Daten

PA 5

PA X 5-05/ PA X 5-10

Max. Schallpegel 107 dB (A) 1m

Lautstärkeregelung max. -12 dB

Töne 80

Blitzenergie - PA X 5-05: 5J / PA X 5-10: 10J

Blitzfolgefrequenz - 1Hz

Bemessungsspannung

(Begrenzungen siehe

Zulassungen)

24V DC

oder

12 – 48 V DC

24V AC

50/60 Hz

115V AC

50/60 Hz

230V AC

50/60 Hz 12V DC 24V DC 48V DC 24V AC

50/60 Hz

115V AC

50/60 Hz

230V AC

50/60 Hz

Spannungsbereich 10 - 57

V DC

18-30

V AC

95 – 127

V AC

195 –

253

V AC

10-15

V DC

18-30

V DC

40-57

V DC

18-30

V AC

95 – 127

V AC

195 – 253

V AC

Stromaufnahme

Schallgeber (max)

80 mA 150 mA 30 mA 16 mA 25 mA 70 mA 80 mA 150 mA 30 mA 16 mA

Stromaufnahme

Blitzleuchte (max) - - - -

5 J:

700 mA 5J:

360 mA 5 J:

170 mA 5 J:

800 mA 5 J:

120 mA 5 J:

90 mA

10 J:

1400 mA

10 J:

680 mA

10 J:

300 mA

10 J:

1400 mA

10 J:

300 mA

10 J:

160 mA

Leistungsaufnahme 12-48DC: 4W

24 DC: 2W

4,5 VA 4,5 VA 4,5 VA 8 W 11,5 W 11,5 W 34,5 VA 18,5 VA 25 VA

Einschaltdauer 100%

Anschlussklemmen 0,14 - 2,5mm² feindrähtig / AWG24 - AWG 14 (stranded)

Schutzart IP66 (EN60529), Type 4 & 4x

Schlagfestigkeit IK08 (EN50102)

Schutzklasse II

Betriebstemperatur -40°C…+55°C

Lagertemperatur -40°C…+70°C

Max. rel. Luftfeuchte 90%

Kabeleinführung 6x M20 vorgeprägt 4x M20 vorgeprägt

Dichtbereich der

Durchführungstülle

7 – 13 mm Bei Verwendung von Kabeldurchmessern < 7mm ist eine Kabelverschraubung

mit ausreichender Schutzart vorzusehen

Gehäusematerial PC/ABS Blend

Haubenmaterial PC

Einbaulage beliebig

Optionen -SSM (siehe Seite 5)

Zubehör Plombierstopfen (Art.-Nr. 28300000002)

Haubenfarben klar, weiß, gelb, orange, rot, grün, blau

86 [3.39"]

60 [2.36"]

86 [3.39"]

45.2 [1.78"]

64 [2.52"]

35.4

[1.39"]

35.4

[1.39"]

37.5

[1.47"]

24.5

[0.96"]

38.7[1.52"]

143 [5.63"]

163.4 [6.43"]

Ø7.3 [0.29"]

135 [5.31"]

132 [5.2"]

37 [1.46"]

M20-Ausbruch

vorbereitet

143 [5.63"]

Ø7.3 [0.29"]

163.4 [6.43"]

215 [8.46"]

132 [5.2"]

135 [5.31"]

Kartoninhalt:

1x Alarmgerät

1x Membrannippel M20

1x Betriebsanleitung

1x Widerstand (nur –SSM)

Bohrbild im Inneren

des Gehäuses

085 501 945t 30304-004t 1

Zulassungen

(gilt für gekennzeichnete Betriebsmittel)

Bauproduktverordnung

(305/2011/EU)

VdS 0786-CPD-21182

PA 5

Optionen –SSM (24V DC)

Bemessungsspannung 24 – 48 V DC

Spannungsbereich gemäß EN54-3

18V – 57V

Option: -SSM (18V – 30V)

Ton

104

131

146

konform zur Bauproduktenrichtlinie (89/106/EWG)

1200Hz-500Hz (Sägezahn/ Saw tooth) DIN/PFEER P.T.A.P.

500Hz-1200Hz (Ansteigender Ton/ Slow whoop)

825Hz (Dauerton/ Continuous)

660Hz (Unterbrochener Ton/ Intermittent)

800Hz/ 1000Hz (Wechselton/ Alternating)

544Hz/ 440Hz (NF S 32-001)

Signalisierungsbereich EN54-3: siehe Dokument 30304-005-1

Umweltschutzklasse Typ B

Die Prüfung erfolgte unter Verwendung des mitgelieferten Membrannippels und der äußeren Befesti-

gungsbohrungen.

VdS

G 212115 Daten siehe Bauproduktverordnung (305/2011/EU)

GL 61062-13 HH Umweltkategorie C, H, EMC1

MED MEDB00002BH

CNBOP PA 5: 2015/2014

UL, cUL UCST, UCST7, ULSZ, ULSZ7, UEES, UEES7 (weiterführende Informationen siehe Seite 7)

Inbetriebnahme

Sicherheitshinweise:

- Der elektrische Anschluss darf nur von hierfür autorisierten Personen in Übereinstimmung mit den derzeit gülti-

gen Vorschriften durchgeführt werden.

- Warnung vor gefährlicher hoher elektrischer Spannung.

- Vor dem Öffnen ist sicherzustellen, dass das Gerät nicht unter Spannung steht.

- Vor Inbetriebnahme ist die auf dem Typenschild angegebene Versorgungsspannung zu kontrollieren. Eine fal-

sche Betriebsspannung kann zur Schädigung bzw. zur Zerstörung des Betriebsmittels führen.

- Bei der Installation ist darauf zu achten, dass die Anschlussleitung gegen Zug und Verdrehen abgesichert ist.

Bitte beachten: Die Geräte sind nicht für einen ortsveränderlichen Einsatz bestimmt. - WARNUNG: Bei Installati-

on Verdrahtung entfernt von scharfen Kanten, Ecken und internen Komponenten.

- Die Öffnung des Schalltrichters darf insbesondere bei Verwendung im Außenbereich oder in staubreicher Umge-

bung nicht nach oben zeigen.

- Die Funktion des Gerätes ist nur gewährleistet, wenn Ober- und Unterteil korrekt zusammengefügt sind.

Bei Verwendung der Kombination mit der Leuchte (PA X 5-05/ PA X 5-10):

- Um eine Beeinträchtigung des Sehvermögens zu verhindern, ist der dauernde, direkte Blick in die aktivierte

Leuchte zu vermeiden.

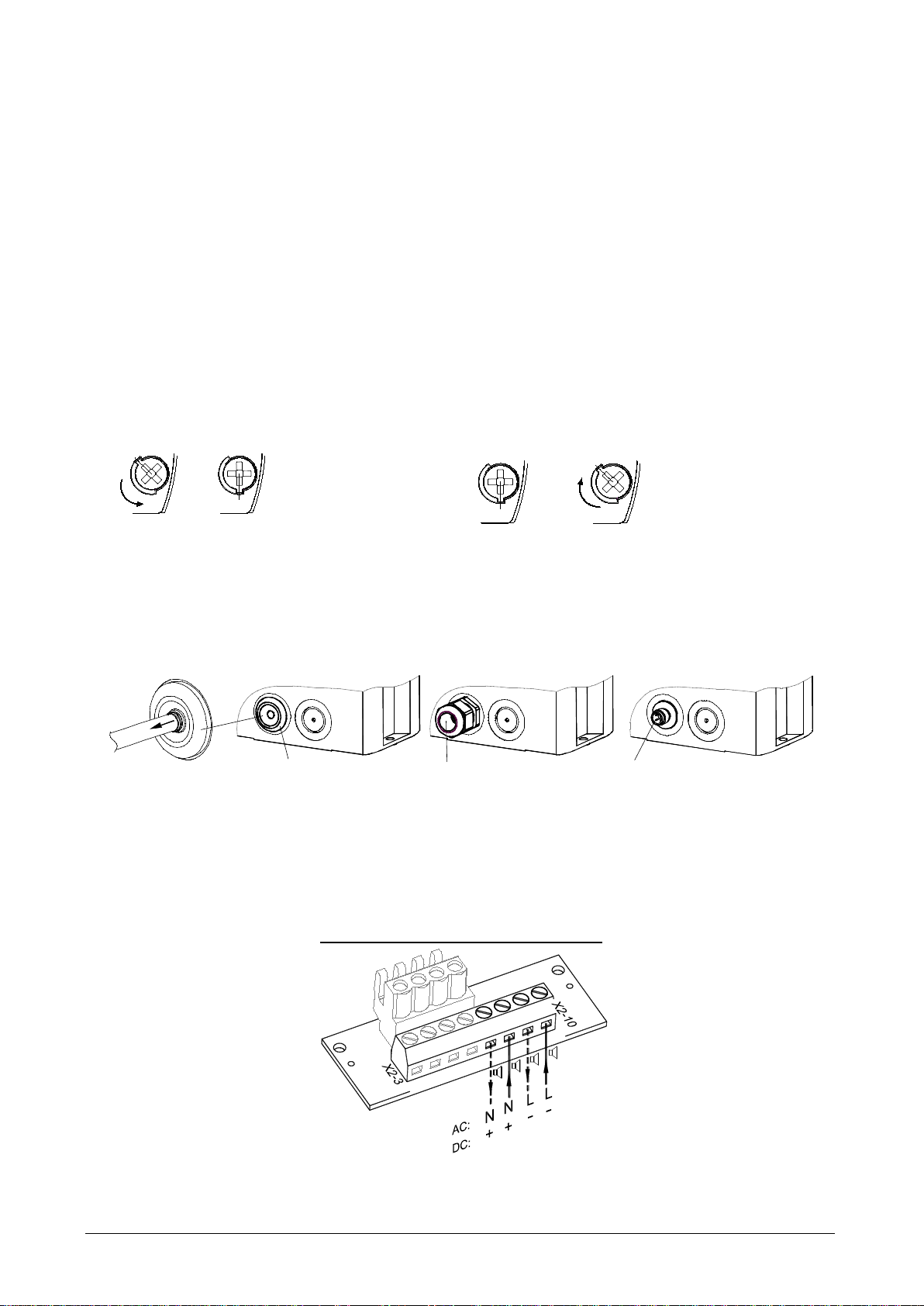

Öffnen des Gehäuses: Verschließen des Gehäuses

Das Gerät wird in nicht verschlossenem Zustand ausgeliefert.

Plombierstopfen für die Gehäuseschrauben sind als Zubehör erhältlich.

Kabeldurchführungen

Zur Sicherstellung der angegebenen Schutzart sind an den dafür vorgesehenen Durchbrüchen Kabeldurchführun-

gen mit einer Schutzart von IP 66 zu montieren. Der mitgelieferte Membrannippel kann durch eine Kabelver-

schraubung oder durch einen M12-Steckverbinder mit einem Flanschmaß von M20 ersetzt werden.

3/8

1. 2.

3/8

1. 2.

Durch Lösen der vier

Deckelschrauben lässt

sich das Oberteil a

nehmen

Verschließen des Gehäuses

durch Drehen der Decke

schrauben in die Endstellung

bis zur Verrastung.

IP 66 nur bei nach außen

gerichtetem Trichter der Membrane.

Nach Montage des Kabels Reste

der Membrane entfernen.

Membrannippel IP 66

(mitgeliefert)

Kabelverschraubung

IP 66

M12- Steckverbinder IP 66

(für Kleinspannungs

-Geräte)

085 501 945t 30304-004t 2

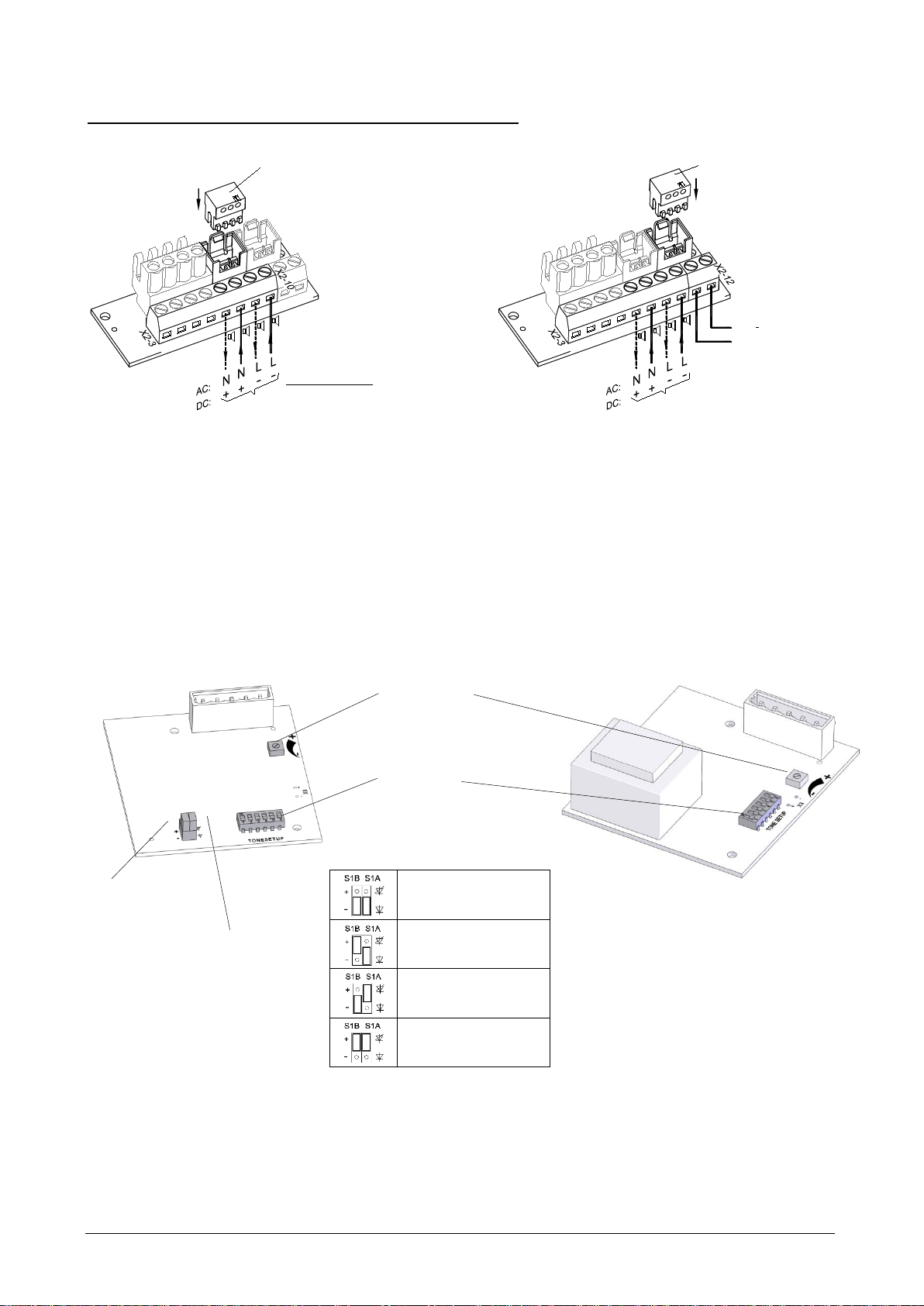

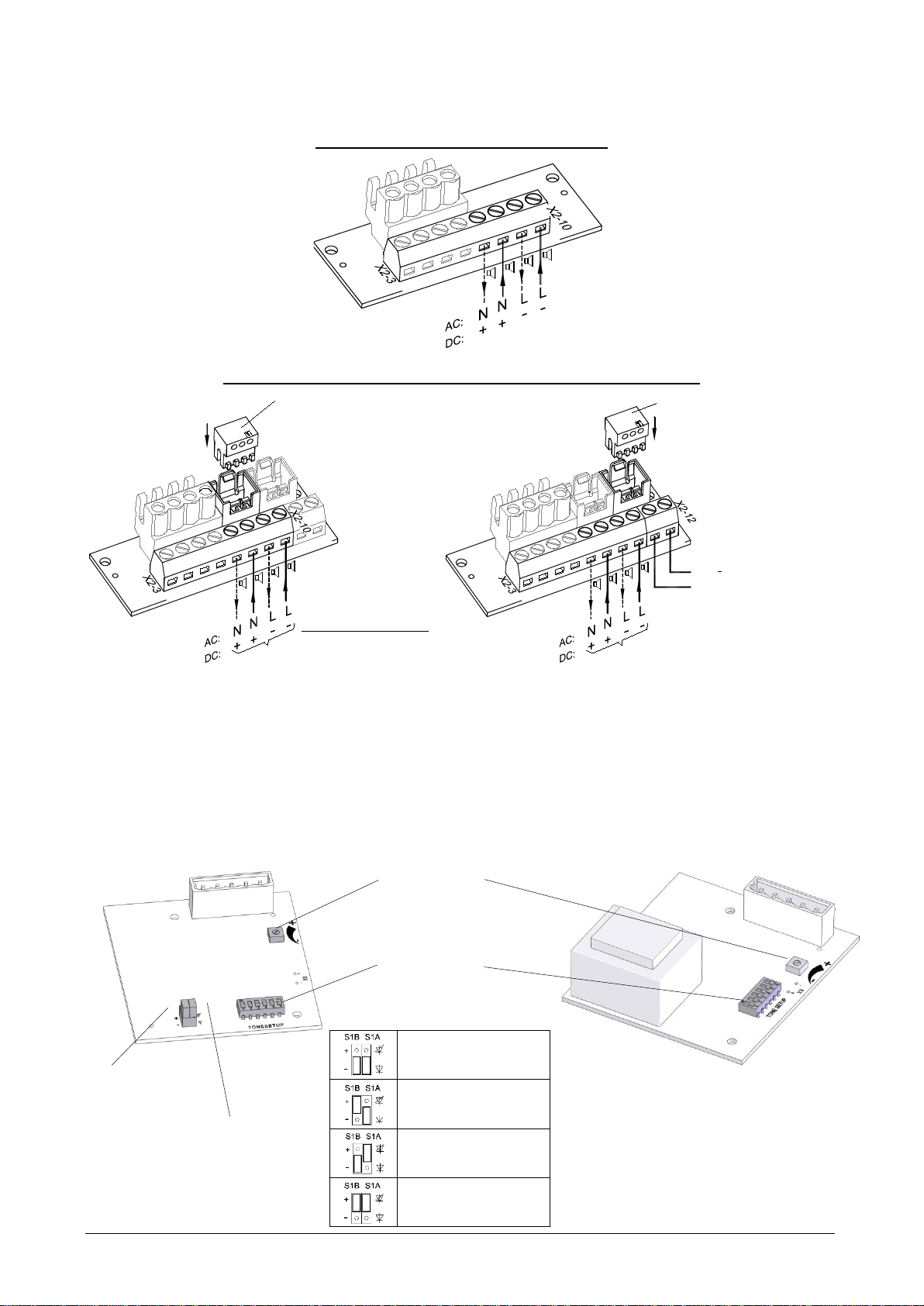

Anschlussplatine im Unterteil:

Elektrischer Anschluss und Tonauswahl durch externe Ansteuerung C1 und C2

Betriebsspannungsanschluss Schallgeber:

Betriebsspannungsanschluss Schallgeber-Blitzleuchten-Kombination:

Gemeinsamer Anschluss von getrennter Anschluss von

Blitzleuchte und Schallgeber Blitzleuchte und Schallgeber

(Auslieferungszustand)

Der gewünschte Ton kann mithilfe des Tonartenschalters S3 (auf der Treiberplatine im Oberteil) ausgewählt wer-

den. Die möglichen Töne sind in der Tonartentabelle im Anhang beschrieben.

Nach Anlegen der Versorgungsspannung wird der Ton erzeugt.

Schallgeber-Treiberplatine (im Oberteil):

DC-Version AC-Version

-L

Betriebsspannungs-

anschluss

-L

C2 C1

Schallgeber und Blitzleuchte

anschluss

Betriebsspannungs-

-L

-L +N -L

C2 C1

Stecker von der Blitzleuchtenplatine

anschluss für Blitzleuchte:

Betriebsspannungs-

DC:

AC:

-L

C2 C1

Stecker von der Blitzleuchtenplatine

anschluss für Schallgeber

Betriebsspannungs-

Diode nicht überbrückt

Polarität negativ

Werkseinstellung

Diode nicht überbrückt

Polarität positiv

Diode überbrückt

Polarität negativ

Diode überbrückt

Polarität positiv

S1B

S1A

Lautstärkeregler

Hinweis:

Um EN54

3 konform zu sein, muss

sich

der Lautstärkeregler in der

Maximal

-Position befinden.

Tonartenschalter

S1B

Auswahl der Polarität

der

Steuerspannung

für C1 und C2

S1A

Überbrückung der

Verpolungsdiode

085 501 945t 30304-004t 3

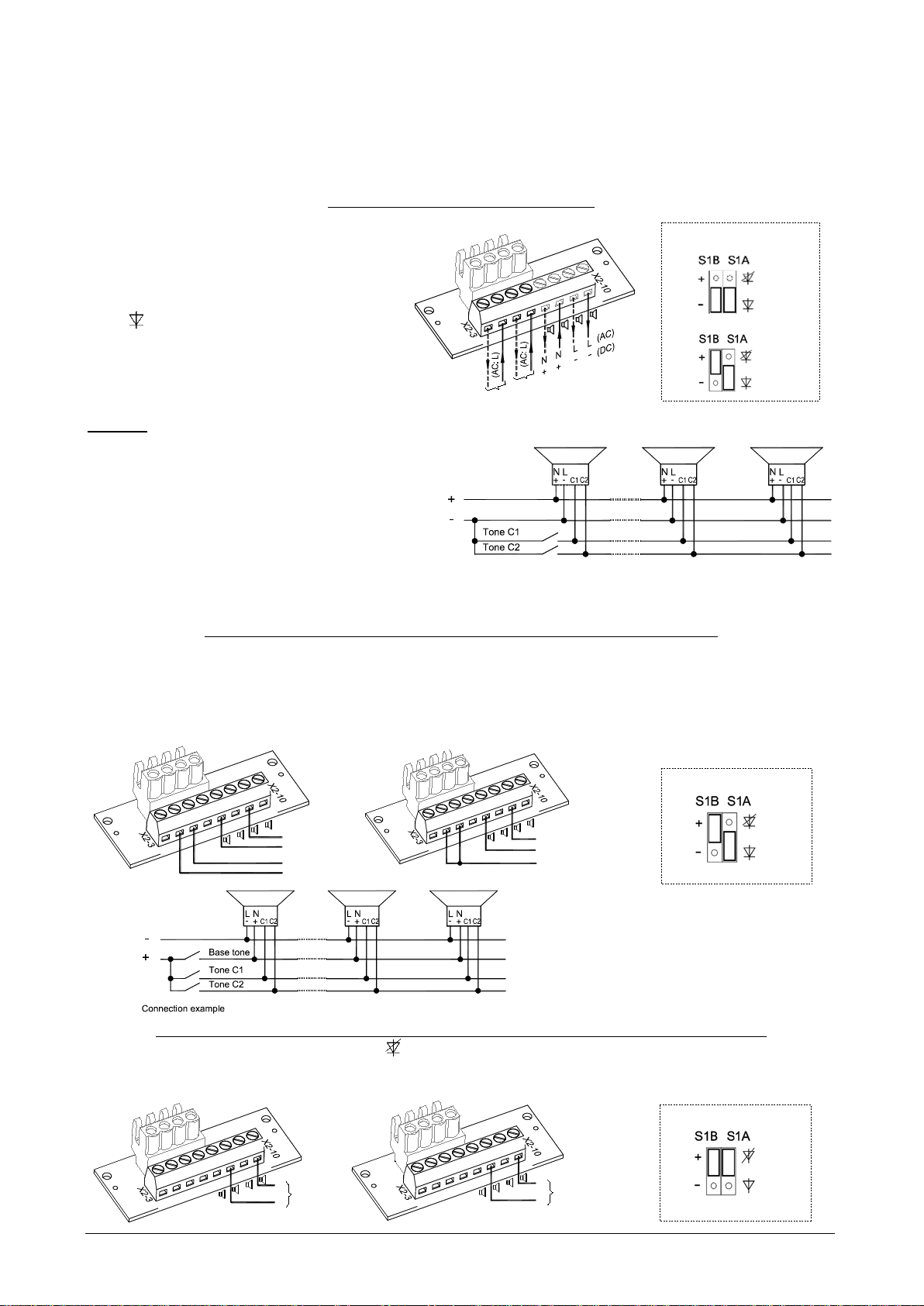

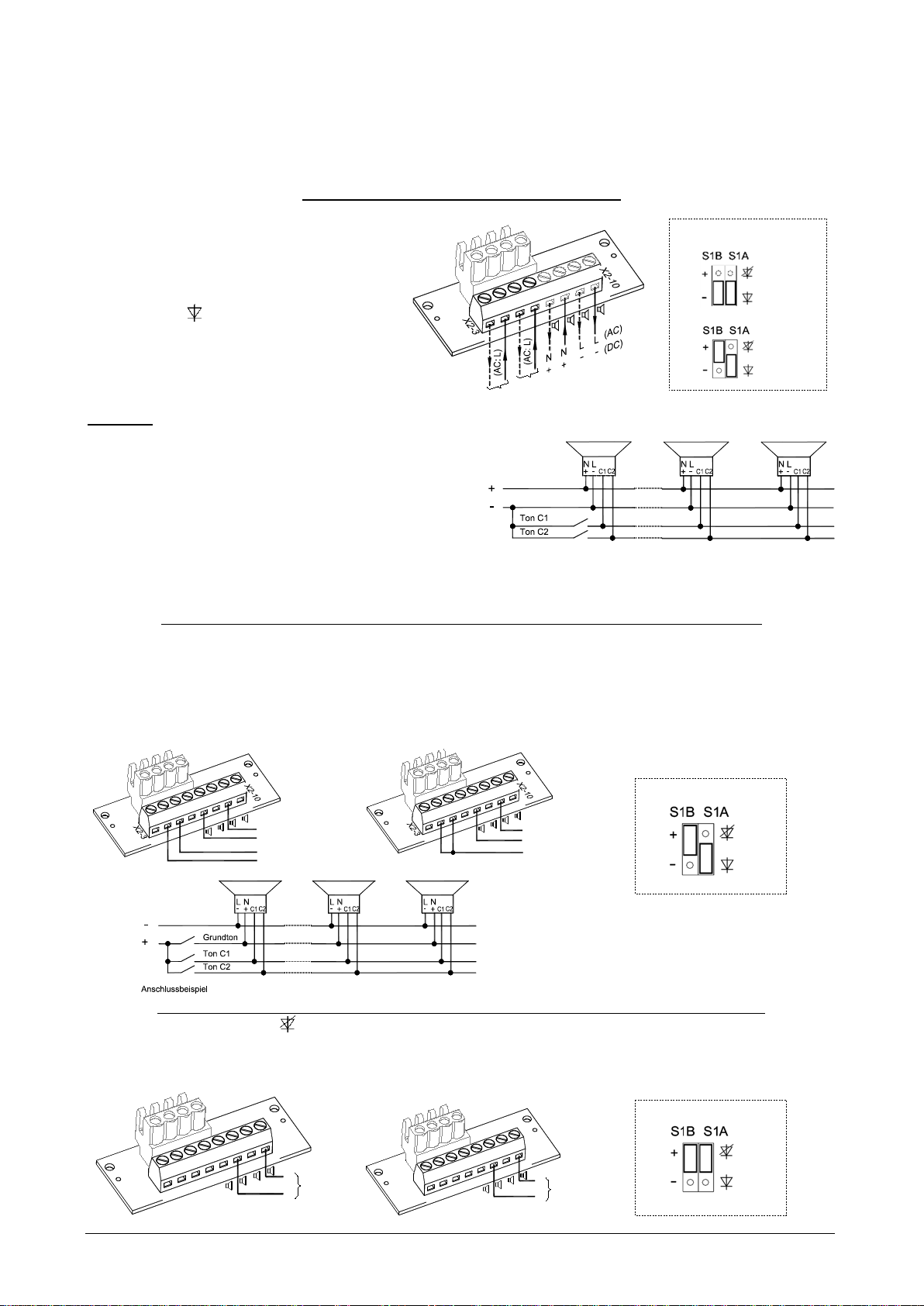

Änderung der Töne durch externe Ansteuerung

Für Anwendungen, die zusätzlich zum Grundton weitere Töne benötigen, besteht die Möglichkeit, bis zu drei wei-

tere Tonarten mithilfe der folgenden elektrischen Ansteuerungen zu erreichen.

Grundsätzlich wird erst der gewünschte Grundton ♪ (siehe Tonartentabelle im Anhang) mit dem Tonartenschalter

S3 auf der Treiberplatine eingestellt. Die korrespondierenden zusätzlichen Töne (C1, C2, C1+C2) sind der Tabelle

„Ansteuerung der Töne“ im Anhang zu entnehmen.

Tonstufenauswahl durch Steuereingang (TAS)

DC-Version:

Bei polrichtiger Anwendung erfolgt die Tonauswahl

über die Steuereingänge C1 und C2 auf der An-

schlussplatine. Die Versorgungsspannung muss dabei

immer zusammen mit den Steuereingängen angelegt

werden. Schalterstellung S1A auf der

Treiberplatine: (Diode nicht überbrückt).

Über den Umschalter S1B auf der Treiberplatine

erfolgt die Auswahl der Polarität der Steuerspannung

(„+“ oder „–“).

„+“: positive Ansteuerung

„-„: negative Ansteuerung (Werkseinstellung)

Achtung: Ist die Steuerspannung größer als die Versor-

gungsspannung oder die Versorgungsspannung liegt nicht

an, erfolgt die Betriebsstromversorgung über die Steuerein-

gänge. Eine entsprechende Belastbarkeit muss dann ge-

währleistet sein.

AC-Version:

In der AC-Version erfolgt die Tonauswahl durch Anschließen

der Phase „L“ der Versorgungsspannung an die Steuerein-

gänge C1 bzw. C2. Die Versorgungsspannung muss dabei

immer zusammen mit den Steuereingängen angelegt wer-

den.

Tonstufenauswahl durch Versorgung über Steuereingang (TAV) - für alle DC-Versionen

Der Schallgeber kann über die Steuereingänge C1 bzw. C2 auf der Anschlussplatine mit Betriebsspannung ver-

sorgt werden. Versorgung und Tonstufenauswahl erfolgt somit gleichzeitig.

Der Minuspol des Schallgebers muss angeschlossen sein.Durch Anschließen der positiven Spannung an den

Pluspol der Anschlussplatine wird der Grundton (♪) erzeugt; durch Anschluss an C1 bzw. C2 wird die entspre-

chende Tonstufe ausgewählt.

Durch gleichzeitiges Anschließen der positiven Spannung an C1 und C2 wird die Tonstufe „C1+C2“ gewählt.

Der Umschalter S1B auf der Treiberplatine muss auf „+“ stehen.

Tonstufenauswahl durch Verpolung (TAR) - für alle DC-Versionen (außer Option –SSM)

Bei Schalterstellung S1A auf (Diode überbrückt) auf der Treiberplatine, kann durch Verpolung der Betriebs-

spannung zum Grundton (♪) zusätzlich Ton „C1+C2“ gewählt werden. Der Umschalter S1B muss auf „+“ geschal-

tet werden.

Die Steuereingänge C1 und C2 dürfen auf der Anschlussplatine nicht beschaltet werden.

Ton C1

Ton C2

-L

C2 C1 +Grundton

-L

Ton "C1+C2"

C2 C1

+Grundton

-L

C2 C1 Grundton

-L

Ton "C1+C2"

C2 C1

-L

Beispiel für DC “–“ -Ansteuerung

Ton C1

-L

C2 C1

Ton C2

Nur DC-Version

bzw.

Werks-

einstellung

085 501 945t 30304-004t 4

Option –SSM (Soft-Start-Modul) (nur 24V DC):

Begrenzung der Einschaltstromspitze auf:

PA 5-SSM:

max. 2,1 A

PA X 5-xx-SSM:

max. 2,1 A

: max.

4,5 A

- Durchschalten der Betriebsspannung zum Betriebsmittel erst ab >7V.

- Widerstand zur Leitungsüberwachung angeschlossen.

Betriebsspannungsbereich: 18V – 30V DC

Widerstand zur Leitungsüberwachung:

Wartung, Service, Instandhaltung

Das Gerät erfordert keine besondere Wartung. Die äußere Reinigung sollte mit einer schwachen Seifenlösung

ohne Verwendung von Lösungsmittel erfolgen.

Der Schallgeber darf nur in unbeschädigtem Zustand innerhalb der spezifizierten Kenndaten betrieben werden.

Umbauten, Änderungen, fehlerhafter und unzulässiger Einsatz sowie die Nichtbeachtung der Hinweise dieser

Betriebsanleitung schließen eine Gewährleistung aus.

Ein Austausch von Komponenten darf nur mit Originalersatzteilen erfolgen. Reparaturen sind grundsätzlich im

Herstellerwerk auszuführen.

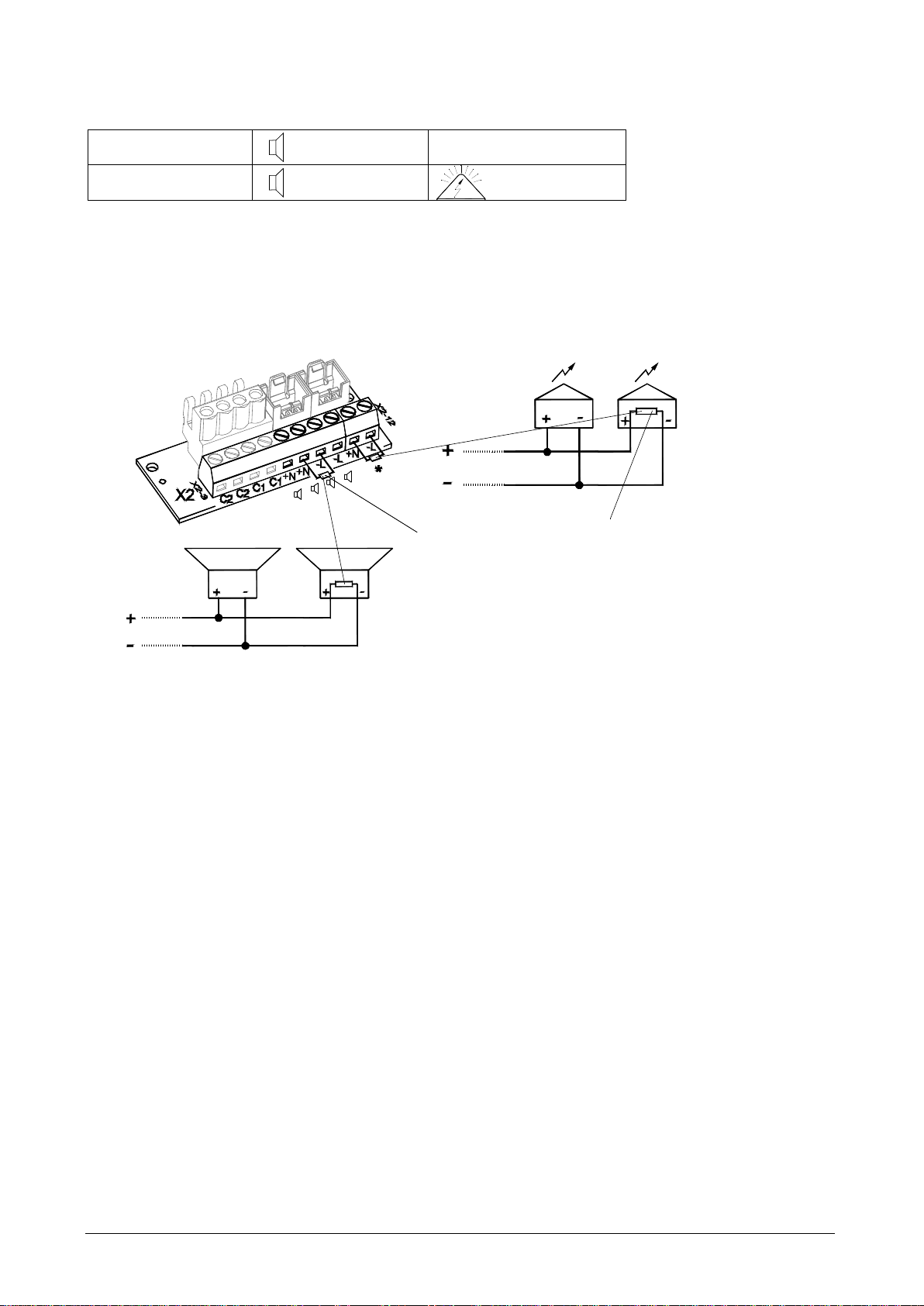

Widerstände für Leitungsüberwachung (1KOhm)

am Betriebsspannungsanschluss.

Position des Widerstandes bei Parallelschaltung

von mehreren Schallgebern im letzten Gerät.

nicht

benötigte Widerstände entfernen

nur bei getrenntem Anschluss von Blitzleuchte und Schallgeber

085 501 945t 30304-004t 5

PA 5 / PA X 5-05/ PA X 5-10 - Operating and installation instruction

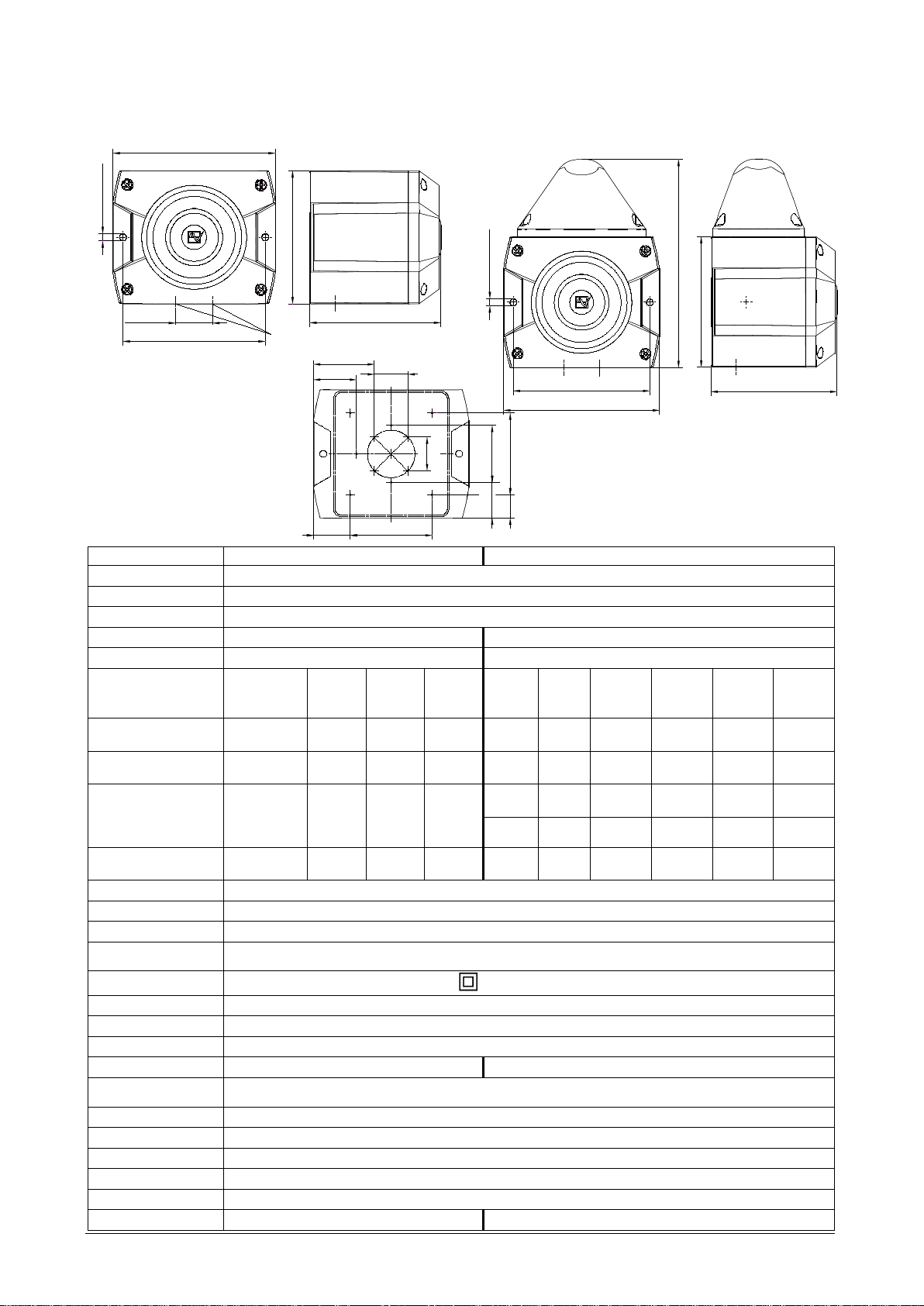

Dimensions

PA 5 PA X 5-05/ PA X 5-10

Technical Data

PA 5

PA X 5-05/ PA X 5-10

Max. sound level 107 dB (A) 1m

Volume control max. -12 dB

Tones 80

Flash energy - PA X 5-05: 5J PA X 5-10: 10J

Flash frequency - 1Hz

Rated voltage

(limits see approvals)

24V DC

12 – 48 V DC

24V AC

50/60 Hz

115V AC

50/60 Hz

230V AC

50/60 Hz 12V DC 24V DC 48V DC 24V AC

50/60 Hz

115V AC

50/60 Hz

230V AC

50/60 Hz

Operating voltage

range

10 - 57

V DC

18-30

V AC

95 – 127

V AC

195 –

253

V AC

10-15

V DC

18-30

V DC

40-57

V DC

18-30

V AC

95 – 127

V AC

195 – 253

V AC

Current consumption

Sounder (max)

80 mA 150 mA 30 mA 16 mA 25 mA 70 mA 80 mA 150 mA 30 mA 16 mA

Current consumption

Beacon (max) - - - -

5 J:

700 mA

5J:

360 mA

5 J:

170 mA

5 J:

800 mA

5 J:

120 mA

5 J:

90 mA

10 J:

1400 mA

10 J:

680 mA

10 J:

300 mA

10 J:

1400 mA

10 J:

300 mA

10 J:

160 mA

Power consumption

12-48DC: 4W

24 DC: 2W

4,5 VA 4,5 VA 4,5 VA 8 W 11,5 W 11,5 W 34,5 VA 18,5 VA 25 VA

Duty cycle 100%

Connection terminal 0,14 - 2,5mm² / AWG24 - AWG 14 (stranded)

Ingress protection IP66 (EN60529), Type 4 & 4x

Resistance against

impact

IK08 (EN50102)

Protection class

II Double insulated equipment

Operating temperature -40°C…+55°C

Storage temperature -40°C…+70°C

Max. rel. Humidity 90%

Cable entry 6x M20 (prepared) 4x M20 (prepared)

Sealing range of

grommet

7 – 13 mm With the use of cable diameters < 7mm, a cable screw joint

with sufficient ingress protection must be provided

Material of housing PC/ABS Blend

Material of lens PC

Installation position arbitrary

Options -SSM (see page 11)

Accessory Sealing plug (Art-no. 28300000002)

Lens colours

clear, white, yellow, amber, red, green, blue

Content of package:

1x Alarm device

1x Diaphragm nipple M20

1x Operating instruction

1x Resistor (only –SSM)

Prepared M20 piercing

143 [5.63"]

Ø7.3 [0.29"]

163.4 [6.43"]

215 [8.46"]

132 [5.2"]

135 [5.31"]

86 [3.39"]

60 [2.36"]

86 [3.39"]

45.2 [1.78"]

64 [2.52"]

35.4

[1.39"]

35.4

[1.39"]

37.5

[1.47"]

24.5

[0.96"]

38.7[1.52"]

Hole pattern in the

inside of housing

085 501 945t 30304-004t 6

143 [5.63"]

163.4 [6.43"]

Ø7.3 [0.29"]

135 [5.31"]

132 [5.2"]

37 [1.46"]

M20-Ausbruch

vorbereitet

Approvals

(

valid for marked equipment)

Construction Product

Regulation

(305/2011/EC)

VdS 0786-CPD-21182

PA 5

Options

–SSM (24V DC)

Rated voltage

24 – 48 V DC

Operating voltage range

acc. to EN54-3, EN54-23

18V – 57V

Option: -SSM (18V – 30V)

Tone

104

131

146

Compliant with the Construction Product Directive (89/106/EWG)

1200Hz-500Hz (Saw tooth) DIN/PFEER P.T.A.P.

500Hz-1200Hz (Slow whoop)

825Hz (Continuous)

660Hz (Intermittent tone)

800Hz/ 1000Hz (Alternating tone)

544Hz/ 440Hz (NF S 32-001)

Signaling area

EN54-3: see document 30304-005-1

Environmental

protection class Type B

Testing takes place using the supplied diaphragm nipple and the outer fastening bores.

VdS

G 212115 Data see Construction Product Regulation (305/2011/EC)

61062-13 HH Environmental Category C, H, EMC1

MED

MEDB00002BH

CNBOP

PA 5: 2015/2014

UL, cUL

Rated

voltage

Audible-signal Appliance

Fire Alarm Equipment

ULSZ, ULSZ7

Audible and Visual signal Appliance

General Signal Equipment

UCST, UCST7 and UEES, UEES7

PA 5

24V – 48V DC

(Fire Alarm Equipment)

12V – 48V DC

(General Signal Equipment)

Special application, limited opera

ting voltage range 18 – 57V DC

PA 5

PA X 5-05

PA X 5-10

24V AC

(except PA X 5-10)

115V AC

230V AC

- x

PA X 5-05

12V DC

24V DC

48V DC

- x

PATROL sounders and combined units PA 5/ PA X 5 comply with the limits for a Class B digital device, pursuant to

part 15 of the FCC Rules.

UL/ cUL specifications:

Suitable for indoor and outdoor use. Signaling area: see document 30304-005-1.

Cable gland entries:

Conduit installation needs to be UL/ cUL listed fittings suitable for knockout openings. The supply wiring has to be enclosed in

metal conduits for products for Fire Alarm Use.

According to CSA-C22.2 No. 205-M1983 clause 4.3.4 the connection is limited to max. seven leads for combined units (PA X).

Installation:

The units shall be installed indoors or outdoors in accordance with the manufacturer’s installation instructions as well as the

National Electrical Code (NFPA 70) and the National Fire Alarm Code (NFPA 72) for the units evaluated for Public Fire Alarm

applications in the U.S. In Canada, they shall be installed in accordance with the Canadian Electrical Code, Part 1 and the

Standard for the Installation of Fire Alarm Systems CAN/ULC-S524-M91 for the units evaluated for Public Fire Alarm applica-

tions. The installation shall also be in a manner acceptable with the local authority having jurisdiction.

For audible application for Fire Alarm Service use both terminals for connection. Break wire run to provide Electrical Supervi-

sion (see UL 464 clause 39.1e). The tone no. 111 is to be used for evacuation use only

(see UL 464 clause 39.1e)

cUL directional characteristics for

the horn:

AXIS

ANGLE

dBA

Horizontal

40 deg. left or right

-3

Horizontal

27 deg. left or right

-6

Vertical

45 deg. left or right

-3

Vertical

27 deg. left or right

-6

Min. Output sound pressure

level:

[dB(A)] Type Voltage UL 464 db(A) at 10 ft ++ CAN/ULc-S525-07

PA 5-24V DC 18V DC 76,7 (for tone 111) 86,2 (for tone 60)

Tone no. 2, 15, 60, 104, 131, 146, 111, 112, and 113 was used for this test.

Connecting cables:

7 [0.28"]

solid stranded

085 501 945t 30304-004t 7

Taking into operation

Safety notes:

- Installation must be carried out by an electrician in compliance with the latest codes and regulations.

- Danger: High voltage may be present.

- Prior to opening, it must be ensured that no voltage is applied to the device.

- Before electrical connection, the supply voltage on the type plate is to be checked. The wrong operating voltage

can lead to damages or to the destruction of the equipment.

- During installation it must be ensured that the connection cables are secured against tension and distortion.

Please observe: The devices are not designed for portable use.

- CAUTION: When making installation, route field wiring away from sharp projections, corners and internal compo-

nents.

- The opening of the bell mouth must not point upwards, especially in the case of use outdoors or in a particularly

dusty environment.

- The function of the unit is only guaranteed if the upper and lower section is joined correctly.

When using the sounder –beacon combination (PA X 5-05/ PA X 5-10):

- In order to prevent detriment to sight, continuously looking directly in the activated light is to be avoided.

Opening the housing: Closing the housing

The unit is not closed when delivered.

Sealing plugs for the housing screws are available as accessories.

Cable gland entries

To guarantee the specified protection type, cable grommets with a protection type of IP 66 are to be installed at the

openings provided for this purpose. The supplied diaphragm nipple can be replaced with a cable gland or with an M12

plug connection with a flange measurement of M20.

Circuit board for electrical connection (located in the base section):

Electrical connection and tone selection using external control C1 and C2

Terminal for operating voltage - Sounder:

3/8

1. 2.

3/8

1. 2.

Connection for

Operating voltage

-L

C2 C1

-L

By loosing the four

cover screws, the upper

section can be r

moved.

The housing is closed

by turning the cover

screws to the limit

position until the

housing locks into

place.

After installation of the cable remove

the remains of the diaphragm.

IP 66 only when funnel of membrane

is pointing outward.

After installation of the cable remove

the remains of the diaphragm.

Diaphragm nipple IP 66

(

provided)

Cable gland IP 66

M12 plug connector IP 66

(for low voltage versions)

085 501 945t 30304-004t 8

Terminal for operating voltage - Sounder-beacon combination:

Common connection of Separate connection of

beacon and sounder beacon and sounder

(Delivery status)

The desired tone can be selected using the tone selector switch S3 (on the driver circuit board). The available

tones are described in the tone table in the appendix.

After establishing the supply voltage the tone is generated.

Driver circuit board of sounder (located in the upper section):

DC-Version AC-Version

Sounder and Beacon

Operating voltage

Connection for

-L

C2 C1

Plug from beacon circuit board

-L +N -L

Operating voltage

for the sounder

X4 X3

for the beacon

Operating voltage

DC:

AC:

C2 C1 L

-L

Plug from beacon circuit board

Diode not bridged

Negative polarity

Factory setting

Diode not bridged

Positive polarity

Diode bridged

Negative polarity

Diode bridged

Positive polarity

S1B

S1A

Volume control

Note:

To be EN54

-3 compliant, the

volume control has to be set to

the

maximum position.

Tone selector

switch

S1B

Selection of polarity of

the

control voltage for

C1 and C2

S1A

Bridging of

blocking diode

085 501 945t 30304-004t 9

Change of the tones by external control

For applications which require more tones than just the base tone, it is possible to provide up to three additional

tone types with the use of the following electrical controls.

As a basic rule, the desired base tone (♪, see tone table in the appendix) is set with the tone selector switch S3 on

the driver board. The corresponding additional tones (C1, C2, C1+C2) can be gathered from the table

"Selection of the tones".

Tone selection with control input (TAS)

DC-Version:

When used with correct polarity, the tone selection

takes place through the control inputs C1 and C2 on

the circuit board. In the process, the supply voltage

must always be applied together with the two con-

trol inputs. Switch S1A on the driver board is

set to (Diode not bridged).

The selection of the polarity of the control voltage

("+" or "-") takes place with the switch S1B on the

driver board.

"+": positive control

"-": negative control (factory setting)

Caution: If the control voltage is greater than the

supply voltage or the supply voltage is not applied,

the operating current supply is provided through the

control inputs. A corresponding load capacity must

then be guaranteed.

AC-version:

In the AC version the tone selection takes place by

connecting the phase "L" of the supply voltage to the

control inputs C1 and C2. In the process, the supply

voltage must always be applied together with the two

control inputs.

Tone selection with supply through control input (TAV) - for all DC versions

The sounder can be supplied with operating voltage through the control inputs C1 and C2 on the circuit board.

Supply and tone selection thus take place simultaneously.

The minus pole of the sounder must be connected. With connection of the positive voltage to the plus pole of the

circuit board, the base tone (♪) is generated; with connection to C1 or C2 the corresponding tone is selected.

With simultaneous connection of the positive voltage to C1 and C2 the tone "C1+C2" is selected.

The switch S1B on the driver board must be set to "+".

Tone selection through pole reversal (TAR) - for all DC versions, except for option –SSM

If the switch S1A on the driver board is set to (diode bridged), the tone "C1+C2" can be selected in addition to

the base tone through pole reversal. The switch S1B must be set to "+".

The control inputs C1 and C2 may not be switched on the circuit board.

C2 C1

Tone C1

Tone C2

-L

+Base tone

-L

C2 C1

Tone "C1+C2"

+Base tone

-L

C2 C1

Base tone

-L

Tone "C1+C2"

C2 C1

-L

C2 C1

Tone C1

Tone C2

Example for DC “–“ -control

DC version only

factory

setting

085 501 945t 30304-004t 10

Andere Handbücher für PA 5

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Pfannenberg Sicherheitsausrüstung Handbücher

Pfannenberg

Pfannenberg PA 1 Montageanleitung

Beliebte Sicherheitsausrüstung Handbücher anderer Marken

Innova

Innova Xtirpa Bedienungsanleitung

bolle SAFETY

bolle SAFETY B810 Bedienungsanleitung

SHENZHEN FANHAI SANJIANG ELECTRONICS

SHENZHEN FANHAI SANJIANG ELECTRONICS A9060T Bedienungsanleitung

Hiltron security

Hiltron security POWER8E Leitfaden

Hatco

Hatco B-950P Bedienungsanleitung

Sitec

Sitec TX MATIC Bedienungsanleitung

TEUFELBERGER

TEUFELBERGER GRIP 12 Bedienungsanleitung

MSA

MSA PremAire System Bedienungsanleitung

AMC

AMC 1022M Series Bedienungsanleitung

Trinity

Trinity CASS S3 Bedienungsanleitung

CMC

CMC Helitack HotSeat Bedienungsanleitung

Force

Force P-35 Bedienungsanleitung

ACM

ACM SAFETY D200 Produkthandbuch

Honeywell

Honeywell Miller H-Design DuraFlex Bedienerhandbuch

ROCK

ROCK P-451 AS Bedienungsanleitung

Power first

Power first 2XYR7A Service-Handbuch

SCHUBERTH

SCHUBERTH SHP 28-C Bedienungsanleitung

Trango

Trango CINCH Bedienungsanleitung
