4" Centerset Faucet

Grifo Central de 4 pulg.

Robinet Centré de 4 po.

Required Tools

Herramientas necesarias

Outils nécessaires

Additional Helpful Tools

Otras herramientas útiles

Outils supplémentaires utiles

Parts in the Box

Piezas en la caja

Pièces dans la boîte

Safety Goggles

Anteojos de seguridad

Lunettes de sûreté

Plumber’s Putty

Masilla para plomeria

Mastic de plombier

Adjustable Wrenches

Llaves ajustables

Clés â mollette

Flashlight

Linterna

Lampe De Poche

Cloth

Paño de limpieza

Chion

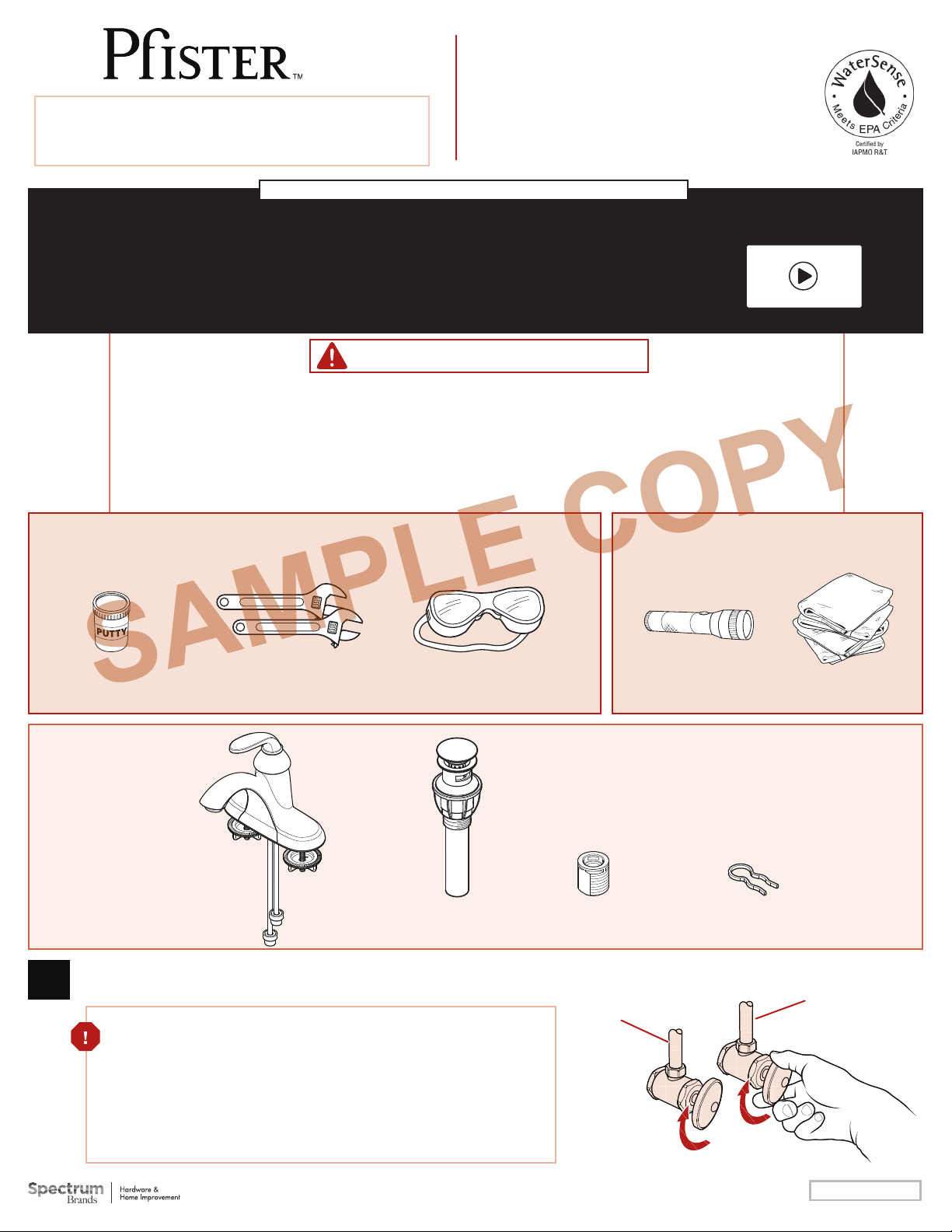

Quick Installation Guide

Guía de instalación rápida

Guide d’installation rapide

LF-042-PD

Pasadena™

WARNING / ADVERTENCIA / AVERTISSEMENT

To reduce the risk of injury or property damage, read all instructions before installing product. Wear safety goggles. Product must be installed in

accordance with all state & local plumbing & building codes. Call a professional if you are uncertain about installing this product.

Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el producto. Utilice gafas de seguridad. El producto

deberá instalarse de acuerdo con la normativa de plomería y construcción estatal y local. Llame a un profesional si no está seguro sobre cómo instalar este

producto.

Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d’installer le produit. Porter des lunettes de sécurité. Le produit doit

être installéen conformité avec tous les codes de construction et de plomberie locaux et de l'état. Appelez un professionnel si vous n’êtes pas certain de la

façon d’installer ce produit.

Locate water supply inlets and shut of the water supply valves. These are usually

found under the sink or near the water meter. If you are replacing an existing faucet,

remove the old faucet from the sink and clean the sink surface thoroughly.

Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua.

Generalmente se encuentran debajo del fregadero o cerca del medidor de agua. Si se trata de

un reemplazo de grifo, quite el grifo viejo y limpie completamente la supericie del fregadero.

Recherchez les entrées d'approvisionnement et fermer leurs robinets. Ces robinets se

trouvent généralement sous l'évier ou près du compteur d’eau. Si vous remplacez un robinet

existant, retirez, le vieux robinet de l'évier et nettoyer soigneusement la surface de ce dernier.

Turn O Water Supply •Cierre el suministro de agua •Couper l’alimentation en eau

Hot

Caliente

Chaud

Cold

Fría

Froid

D (x2)

C (x2)

1130512

SAMPLE COPY

Plumber’s Putty

Masilla para plomeria

Mastic de plombier

Disassemble

Desensamble

Démontez

Apply plumber’s putty in the groove along the bottom outer edge of plate.

Use plumber's putty according to manufacturer's instructions

Aplique masilla de plomería en la ranura a lo largo del borde exterior de la placa inferior.

Use masilla de plomería de acuerdo con las instrucciones del fabricante.

Appliquez du mastic de plombier dans la rainure sur le bord extérieur de la plaque.

Utilisez du mastic selon les instructions du fabricant.

Install Faucet

Instale el grifo

Installez le robinet

Hot & Cold

Caliente y fría

Chaud et froid

Hot & Cold

Caliente y fría

Chaud et froid

3B 3D

Remove protective caps.

Retire la cubiertas

protectoras.

Enlevez le capuchons

protecteurs.

Adjustable Wrenches

Llaves ajustables

Clés â molletteZ

D (x2)C (x2)

Connect Water Supply Lines

Conecte las tuberías de suministro de agua

Raccorder les conduites d’alimentation en eau

Water Supply Lines not included. Please consult manufacturer and/or its instructions for the correct method of installation of supply lines &

ittings.

IMPORTANT: Incorrect application of supply lines and ittings may result in the failure or leak of the supply lines and itting.

Las tuberías de suministro de agua no están incluidas. Consulte por favor el fabricante y/o sus instrucciones para el método correcto de instalación de líneas

de suministro y de guarniciones.

IMPORTANTE: El uso incorrecto de líneas de suministro y de guarniciones puede dar lugar a la falta o al escape de las líneas de suministro y de la guarnición.

Les tuyaux d’arrivée d’eau ne sont pas fournis. Veuillez consulter le fabricant et/ou ses instructions pour la méthode correcte d’installation des conduites

d'alimentation en eau et des accessoires.

IM P ORTANT: Mauvaise application des lignes d'alimentation et accessoires peut entraîner la défaillance ou la fuite.

COLD

FRÍA

FROID

HOT

CALIENTE

CHAUD

1" Max (26 mm)

COLD

FRÍA

FROID

HOT

CALIENTE

CHAUD

4D 4E

4A 4C4B

Disassemble Pop-Up

Desensamble el cuerpo de drenaje

Démontez le corps de drainage

Save Components.

Reserve los componentes.

Conservez les composants.

Connect to Drain

Conexión al desagüe

Branchez au drainage

No Tools Required for This Step

No se necesitan herramientas para este paso

Pas d'outil nécessaire pour cette étape

PUSH TO ACTIVATE

EMPUJE PARA ACTIVAR

POUSSEZ POUR ACTIVER

Firmly hand tighten nut

(B3).

La mano aprieta irmemente

la tuerca (B3).

Fermement la main serrent

l’écrou (B3).

Drain

Desagüe

Drainage

Prepare & Install Push & Seal™Drain

Prepare y instale cuerpo de drenaje Push & Seal™

Préparez & installez le corps de drainage Push & Seal™

Partially thread drain body

to sink.

Rosque parcialmente el cuerpo

de drenaje en el fregadero.

Filetez partiellement le corps

de drainage dans l'évier.

Do not use plumber’s

putty. It may damage

seal.

No utilice la masilla del

fontanero. Puede dañar

el sello.

N’employez pas le mastic

du plombier. Il peut

endommager le joint.

Align logo to sink

Alinee la insignia con el

fregadero

Alignez le logo sur

l'évier

-LOGO-

Remove Aerator

Retire el aereador

Retirez l'aérateur

Reinstall Aerator

Reinstale el aereador

Réinstallez l'aérateur

Hot

Caliente

Chaud

Cold

Fría

Froid Hand Tighten

Apriete con la mano

Serrez manuellement

Open Slowly

Abra lentamente

Ouvrez lentement

Allow hot & cold water to run for at least 15 seconds each.

Deje correr el agua caliente y fría durante al menos 15 segundos

cada una.

Laissez couler l’eau chaude et l’eau froide pendant au moins

15 secondes.

sec

Turn On Water Supply

Abra el suministro de agua

Ouvrez l’alimentation en eau

Turn On Faucet

Active el grifo

Ouvrez le robinet

Check for leaks above and below the sink.

Revise si hay fugas encima y debajo del fregadero

Assurez-vous qu’il n’y a pas de fuite au dessus ou au dessous

du lavabo.

Turn On Water & Conirm Proper Installation

Active el suministro de agua y conirme que la instalación es adecuada

Ouvrez l’eau et conirmez que l’installation est correcte

Open

Abierta

Ouverte

Cold

Fría

Froid

Hot

Caliente

Chaud

For Additional Installation Help:

Para la instalación adicionales de ayuda:

Pour les aides supplémentaires à l’installation:

1800PFAUCET (7328238)

pisterfaucets.com
