Bitte lesen Sie die Anweisungen sorgfälltig und gründlich durch, bevor Sie das Produkt in Betrieb
nehmen. Es ist ausgestattet mit einer Reihe von herausragenden Eigenschaften, wie . B.:
Schut klasse: IP68 -72 Stunden in einer Wassertiefe von 1,50 m.
Doppel- Last.
Kontroll-Einheit (CU) ur Konfiguration des CIS Laderegler mittels Infrarot-
Datenverbindung.
Externer Temperaturfühler für die Temperaturkompensation der Ladespannungen.
umfassende Programmierbarkeit.
3-stufige s Ladeverfahren (Boost-Ladung, Ausgleich, Erhaltung) für Flüssigsäure-Akkus, 2-
stufige Aufladung (Hauptladung, Erhaltungsladung) für verschlossene Batterien.
Automatische Erkennung der Systemspannung 12/24 V.
1
DE

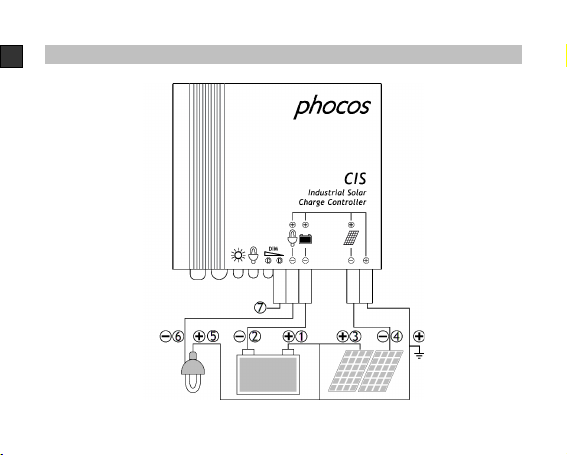

Anschluss und Erdung
2
Zum Dimm-Steuereingang der Lampe
DE
Um Störungen u vermeiden schließen Sie die Kabel in der Reihenfolge 1234567, wie in der
Installationsanleitung beschrieben an.
Zur Vermeidung jeglicher Spannung an den Kabeln, uerst das Kabel mit dem Laderegler
verbinden, dann die Batterie oder die Verbraucher anschließen.
Empfohlene minimale Kabelquerschnitte: CIS05: 1,5 mm ², CIS10: 2.5 mm ², CIS20: 4 mm ².
Stellen Sie sicher, dass die Kabellänge wischen Batterie und Laderegler möglichst kur gewählt ist.
Vergewissern Sie sich, dass sämtliche Pluspole des CIS-Laderegler usammengefasst
angeschlossen und auf einen elektrische Potential verschaltet wurden. Wenn eine Erdung
erforderlich ist, ist dies immer mit dem positiven Kabel u bewerkstelligen.
An eige & Warnfunktionen
LED Staus Funktion
Ein Laderegler an den Akkumulator angeschlossen, Nachterkennung
Blinken Laderegler an die Akkumulator angeschlossen, Tag erkannt
Aus kein Akkumulator angeschlossen
Ein Last Tiefentladeschut -/Überspannungs-Lastabwurf (LVD / HCD)
Blinken Last Überstrom
Aus Last ok
On dimmen aufgrund (LVD / HVD)
Off eitgesteuertes Dimmen
Alle LED grün, rot, grün Programmierung
3
DE
Nachtlicht-Funktion
Dieser CIS-Laderegler ist mit einer hochentwickelten Nacht-Licht-Funktion ausgestattet. Er
steuert den Lastausgang nachts und ist umfassend programmierbar. Beide Ausgänge sind frei
programmierbar.
Es stehen 3 Modalitäten ur Verfügung:
Standard-Controller, Abenddämmerung-bis-Morgendämmerung und Abend/Morgen-Modi.
4
DE
“ Mitter der Nacht“ wird automatisch als Mittelpunkt wischen Dämmerung und den
Morgenstunden betrachtet, dadurch ist keine Zeiteinstellung erforderlich. Es kann mehrere
Tage dauern, bis der Laderegler die Mitternacht exakt "registriert“ hat. "Mitte der Nacht" kann je
nach Standort von 12:00 Uhr abweichen.
Der Laderegler erkennt Tag und Nacht aufgrund der Leerlaufspannung des Solargenerator.
Diese Tag / Nacht-Schwelle kann an die örtlichen Lichtverhältnisse und den Solargenerator
angepasst werden.
Sicherheits-Merkmale
Solar-Anschluß Batterie-Anschluß
Lastanschluss
Verpolungsschut
Geschüt t (1) Geschüt t (1)
Geschüt t (2)
Kur schluss
Geschüt t Geschüt t (3)
Schaltet sofort ab
Überstrom
N / A N/A
Schaltet ab mit Ver ögerung
Rückstrom
Geschüt t N/A
N/A
Überspannung
Max. 55 V (4) Max. 40 V
Schaltet ab über 15,5 V / 31,0 V
Unterspannung
N/A N/A
Schaltet ab
Übertemperatur Redu iert den Ladestrom via PWM, wenn Übertemperatur auftritt und
schaltet die Last ab, wenn die Temperatur ein hohes Niveau erreicht hat.
(1) Der Laderegler besit t kein Eigenschut für ein 24 V-System; Modul-Batteriespannung ist
begren t auf 40 V.
5
DE
(2) Der Laderegler kann sich selbst schüt en aber Verbraucher können erstört werden.
(3) Die Batterie muss durch eine Sicherung geschüt t werden, ansonsten kann die Batterie
dauerhaft geschädigt werden.
(4) Die Solarmodul-Spannung sollte diese Gren e nicht über einen längeren Zeitraum hinweg
überschreiten. Ein Überspannungsschut wird durch einen Varistor realisiert.
WARNUNG: Die Kombination verschiedener Fehler kann u Schäden am Laderegler führen.
Beheben Sie stets uvor den Fehler, bevor Sie den Laderegler wieder in Betrieb nehmen.
Testfunktion
Das Drücken der Test-Taste auf der CU (Kontroll-Einheit) bewirkt, dass beide Lastklemmen für 2
Minuten eingeschaltet werden.
Wenn beim drücken der Taste ein Lastabwurf ausgelöst wird (LVD / SOC, Überstrom) wird die Last
abgeschaltet.
Tiefentladeschut funktion (LCD)
Lade ustandsgesteuert (SOC): Abschalten bei
11.00 V/22.00 V bis 11,70 V/23.40 V (SOC1),11,12 V/22,24 V bis 11,76 V/23,52 V (SOC2),
11.25 V/22,50 V bis 11,83 V/23,63 V (SOC3),11,38 V/22,72 V bis 11,89 V /23,78 V (SOC4),
11,51 V/23,02 V bis 11,96 V/23,92 V (SOC5),11,64 V/23,28 V bis 12,02 V/24,04 V (SOC6).
Spannungsgesteuert (LVD): Abschalten bei einer festen Spannung wischen 11,0 V/22,0 V
und 11.9 V/23.8 V(Schrittweise 0.1 V).
Hinweis: Die beiden Spannungen vor und nach dem Schrägstrich, gelten jeweils für 12 V und 24 V-
Systeme.
6
DE
