Polytron HG 40125 Bedienungsanleitung
BK-Hausanschlussverstärker
CATV-Home Distribution Amplifier
HG 40125
Bedienungsanleitung/
Operating manual
0901759 V5
KDG C(4.3)
Polytron-Vertrieb GmbH
Langwiesenweg 64-71
75323 Bad Wildbad, Germany
2
Montage- und Sicherheitshinweise
Vor Inbetriebnahme des Gerätes bitte unbedingt folgende Sicherheitsbestimmungen lesen!
Bedingungen zur Sicherstellung der elektromagnetischen Verträglichkeit (EMV)
Alle Abdeckungen und Schrauben müssen fest montiert und angezogen sein.
Kontaktfedern dürfen nicht oxidiert oder verbogen sein.
3
Mounting and safety instructions
Before taking the unit into operation please read the following safety precautions carefully!
Precautions to ensure the electromagnetic compatibility (EMC)
All covers and screws must tightly be fitted and should be tightly fastened.
Contact feathers should not be oxidized or deformed.
4
1 Beschreibung
Die neue Generation der Polytron
Hausanschlussverstärker - die HG-
Serie ist besonders für den Einsatz in
Mehrfamilienhäusern ausgelegt. Der
Einsatz in Kabelnetzen mit
Mehrzweckdiensten (z. B. Internet)
wird durch den integrierten Rückkanal
unterstützt. Mit den Jumpern ist ein
genaues einstellen des Ausgangs-
pegels möglich.
Die Interstage Entzerrung kann
zwischen 0 und 6 dB umgeschaltet
werden.
Das großzügig bemessene Netzteil
garantiert eine lange Lebensdauer.
Eine grüne Leuchtdiode zeigt die
Betriebsspannung an. Das
Gehäusekonzept entspricht der
Schutzklasse IP 20.

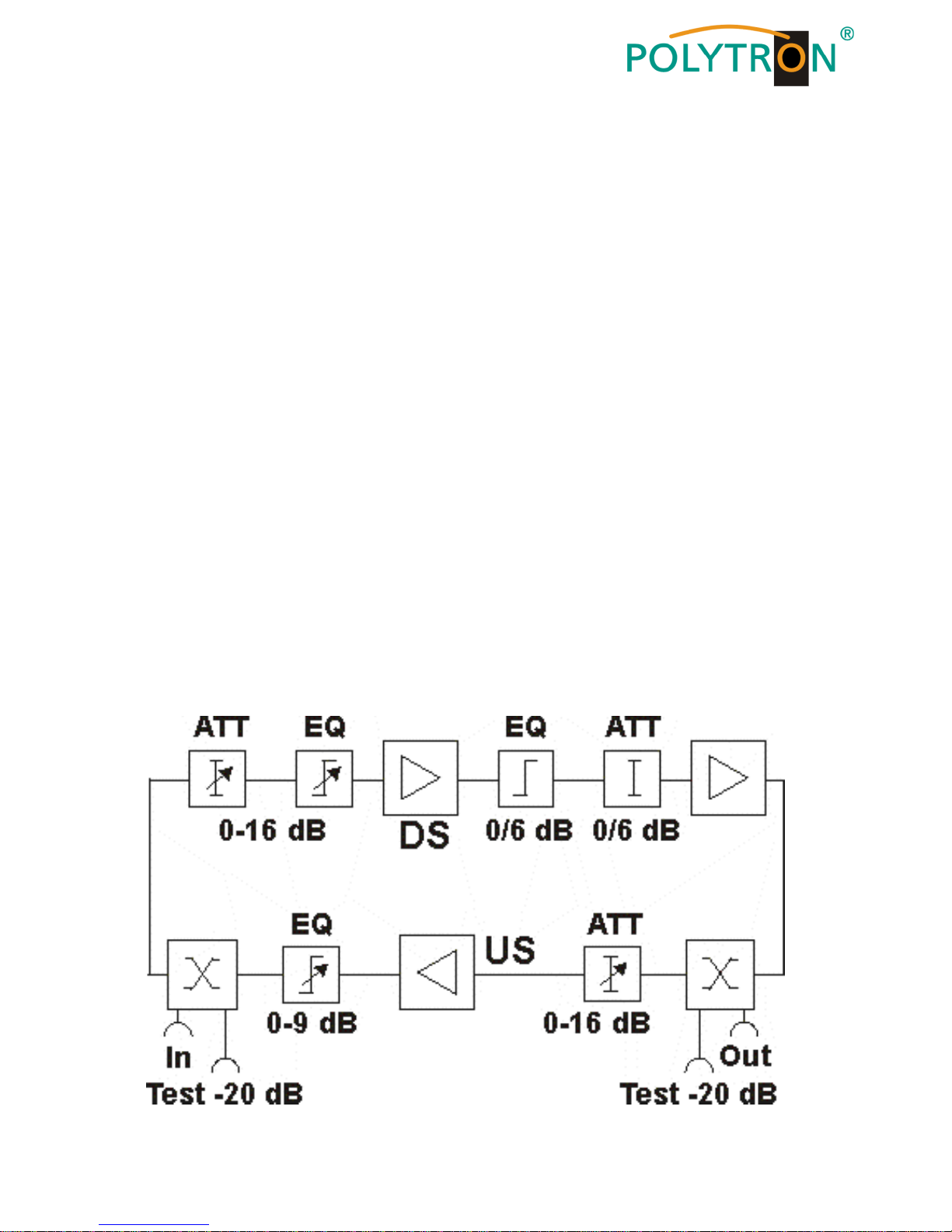

Blockschaltbild / Block diagram
HG 40125
1 Description
The new generation of Polytron CATV-
Home-Distribution-Amplifiers –the HG
series is particularly designed for
multiple family dwellings. Multimedia
application in cable networks are
supported by integrated return path.
The requested output level can be
exactly adjusted by jumpers.
The interstage equalization can be
switched between 0 and 6 dB. The
switch mode power supply guarantees
long life cycle. Operating mode is
shown by a green LED. The housing
was designed in accordance to the
protection class IP 20.
5
2 Inbetriebnahme
1. Montage
Gerät an seinen Bestimmungsort
auf einem nicht brennbaren
Untergrund befestigen.

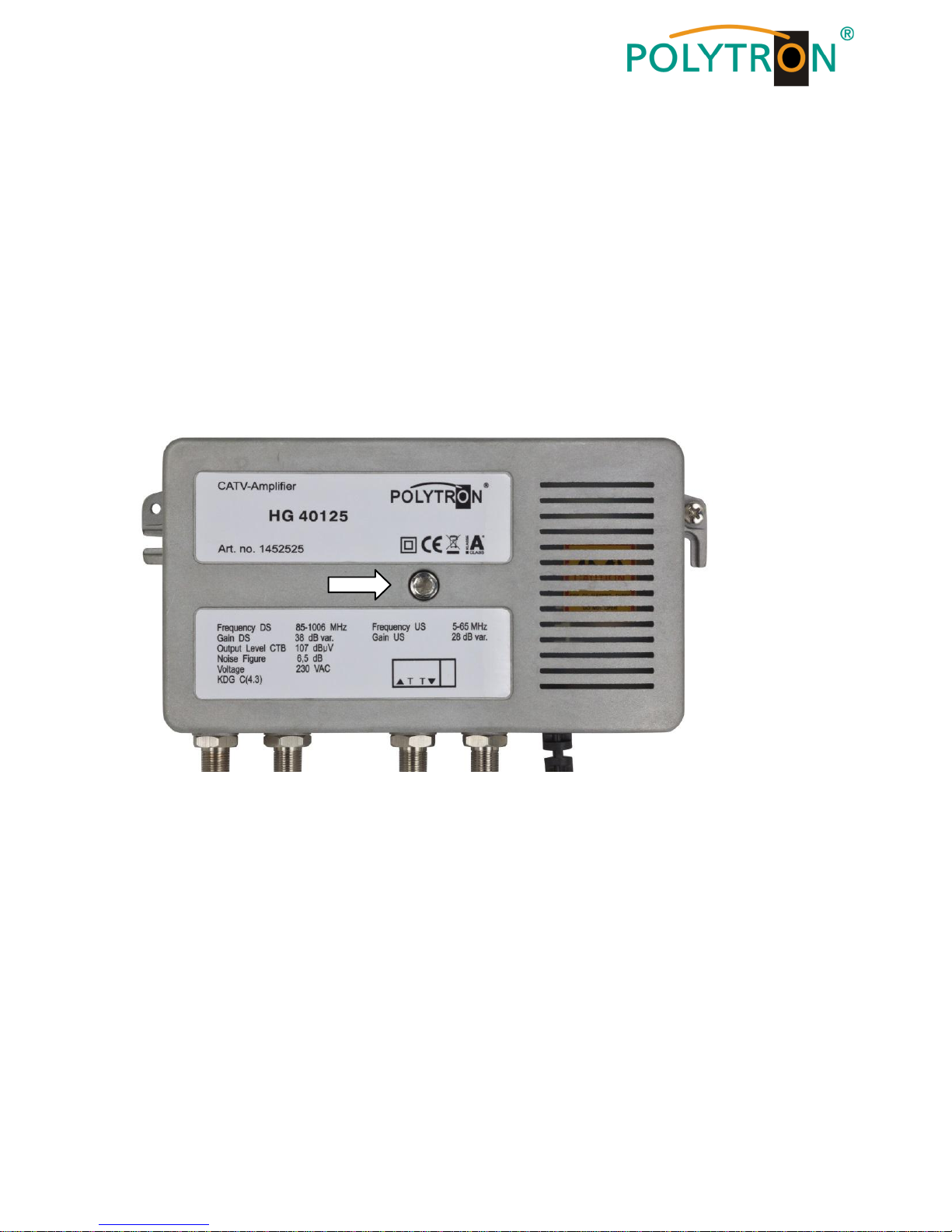

2. Öffnen des Gehäuses
Schraube in der Mitte des
Gehäuseoberteils lösen und
Gehäuseoberteil abnehmen.
3. Abschluss / Terminierung
Alle HF-Anschlüsse die nicht
genutzt bzw. offen sind, müssen mit
75 Ohm abgeschlossen werden.
2 Start-up
1. Mounting
The unit should be mounted on an
incombustible ground.
2. Opening
Unscrew the marked screw for
opening the cover of the amplifier.
3. Termination
All RF connections, which are not
used or open, must be terminated
with 75 Ohm.
Polytron-Vertrieb GmbH
Langwiesenweg 64-71
75323 Bad Wildbad, Germany
KDG C(4.3)
6
3 Einstellungen
Die Verstärker werden über die
Jumper eingestellt.
3Settings
The amplifiers could be adjusted by
jumpers.
1 Netzteil / Power Supply 7 Rückkanal Entzerrer /
2 Interstage Entzerrer / Pegelsteller Return path equalizer
Interstage Equalizer / Attenuator 8 Rückkanal Pegelsteller
3 Entzerrer / Equalizer Return path attenuator
4 Pegelsteller / Attenuator 9 Eingang Testbuchse /
5 Eingang / Input Input Test socket
6 Eingang Testbuchse / 10 Ausgang / Output
Input Test socket 11 Netzteil LED /
Power LED
4
3
1
7
6
5
2
11
9
10
8
7
Technische Daten/ Technical data
Type
HG 40125
Frequenzbereich / Frequency range DS
85 - 1006 MHz
Verstärkung / Gain
40 dB
Pegelsteller / Attenuator
Entzerrer / Equalizer
Interstage Entzerrung / Equalizer
Interstage Pegelsteller / Attenuator
0 - 16 dB
0- 16 dB
0/6 dB
0/6 dB
Rauschmaß / Noise figure
Typ. 6 dB
Ausgangspegel / Output level
Cenelec 42 CTB/CSO flat: 107 dBµV
Rückkanal / Return path
Rückkanalfrequenz / Return path frequency US
5-65 MHz
Rückkanalverstärkung / Gain return path
29 dB
Pegelsteller / Attenuator
0 - 16 dB
Entzerrer / Equalizer
0 - 9 dB
Ausgangspegel /
Output level max.
KTG 1TS140 C4.3
120 dBµV
Netzteil
Power supply
Spannungsversorgung
Operating voltage
230 V~
Leistungsaufnahme
Power consumption
13,0 W
Gehäuse (B x H x T) mm
Housing (W x H x D) mm
(IP30) 210 x 113 x 60 mm
Zulassung KDG
C4.3
Artikel-Nr. / Article no.
1452525
8
Polytron-Vertrieb GmbH
Postfach 10 02 33
75313 Bad Wildbad
Zentrale/Bestellannahme
H.Q. Order department + 49 (0) 70 81 / 1702 - 0
Technische Hotline
Technical hotline + 49 (0) 70 81 / 1702 - 0
Telefax + 49 (0) 70 81 / 1702 - 50
Internet http://www.polytron.de
Technische Änderungen vorbehalten
Subject to change without prior notice
Copyright © Polytron-Vertrieb GmbH
