PROEL PLLAS040 Bedienungsanleitung

LASER EFFECT

PLLAS040

INDICE

NORME DI SICUREZZA...................................................................................................3

ALIMENTAZIONE .............................................................................................................4

MONTAGGIO IN SOSPENSIONE..................................................................................4

CONNESSIONE CON UNA LINEA DMX.....................................................................5

MESSA IN FUNZIONE......................................................................................................6

MANUTENZIONE..............................................................................................................8

DATI TECNICI.....................................................................................................................8

TABLE OF CONTENTS

MAIN GUIDELINES...........................................................................................................9

AC POWER........................................................................................................................10

OVEREAD MOUNTING .................................................................................................10

DMX 512 CONNECTION ..............................................................................................11

OPERATION......................................................................................................................12

BASIC SERVICE ................................................................................................................14

TECHNICAL DATA..........................................................................................................14

Rev.01- 04/10

NORME DI SICUREZZA

- Attenzione! Questo prodotto non è adatto ad un uso domestico.

- Leggere il presente manuale prima di dare corrente all’apparecchiatura e di installarla, seguire le

precauzioni di sicurezza elencate sotto ed osservare tutti gli avvertimenti indicati nel presente

manuale e stampati sull’apparecchiatura. Si prega di contattare un distributore PROEL per ricevere

assistenza per qualsiasi dubbio su come attivare l’apparecchiatura in modo sicuro. Rivolgersi ad un

tecnico qualificato per qualsiasi operazione di manutenzione non descritta nel presente manuale.

- Non modificare l’apparecchiatura e non installare accessori e kit di aggiornamento che non siano

quelli originali PROEL.

- Rivolgersi a personale qualificato per la manutenzione.

- Temperatura ambiente massima Ta = 40°C.

- Adatto per il montaggio su superfici con caratteristiche ignifughe normali.

- Non guardare direttamente in direzione del laser.

- Rischio di fuoco, scosse elettriche e bruciature.

- Usare solo in ambienti asciutti.

- Usare solo all’interno.

- Non ostruire le ventole di scarico.

- Se il cavo di alimentazione esterno di questa apparecchiatura da illuminazione è danneggiato, deve

essere sostituito con un cavo speciale, disponibile esclusivamente presso i rivenditori PROEL.

- Attenzione: scollegare sempre l’apparecchiatura dall’alimentazione principale prima di sostituire i

fusibili o qualsiasi altro componente e quando l’apparecchiatura non è in uso.

- Prima dell’attivazione assicurarsi che le impostazioni di fabbrica relative a tensione e frequenza siano

conformi all’alimentazione locale.

- Collegare sempre l’apparecchiatura a terra elettricamente.

- Usare esclusivamente fonti di alimentazione AC conformi alle normative elettriche locali e con i

codici elettrici e che siano dotate delle protezioni contro sovraccarico e contro difetti nel sistema di

messa a terra.

- Non esporre l’apparecchiatura a pioggia o ad umidità.

- Non attivare mai l’apparecchiatura con lenti e/o coperture mancanti o danneggiate.

- Distanza minima da materiali infiammabili 1 m.

- Distanza minima dalla superficie illuminata 2.5 m.

- Non tentare mai di cortocircuitare l’interruttore termostatico o i fusibili. Sostituire sempre i fusibili

difettosi con dei nuovi del tipo e della potenza specificati.

- Assicurarsi che il passaggio di aria attraverso le ventole sia libero e non ostruito.

- Garantire uno spazio libero di almeno 0,1 metri attorno ai fori di aerazione.

- Non porre mai filtri o altri materiali sopra le lenti o sull’asse ottico.

- Non guardare fisso in direzione del laser.

ALIMENTAZIONE

Prima dell’attivazione assicurarsi che le impostazioni di fabbrica relative a tensione e frequenza siano

conformi alla rete locale. Collegare sempre l’apparecchiatura a terra elettricamente.

Usare esclusivamente fonti di alimentazione AC conformi alle normative locali ed alle convenzioni

elettriche e che siano dotate delle protezioni contro sovraccarico e contro difetti nel sistema di messa a

terra.

Se è necessario sostituire la spina di alimentazione, connettere il cavo rispettando la seguente

colorazione.

GIALLO/VERDE: Terra

BLU: Neutro

MARRONE: Fase

Connettere il cavo di alimentazione di rete all’apparecchiatura attraverso la spina d’ingresso tripolare

IEC localizzata nella parte posteriore dell’apparecchiatura.

MONTAGGIO IN SOSPENSIONE

- PLLAS040 è progettato per essere montato sospeso con un gancio (non incluso).

- Attenzione! Bloccare l’accesso al di sotto dell’area di lavoro prima di procedere.

- Usare sempre un mezzo sicuro di aggancio secondario (fune di sicurezza).

- Verificare che la struttura possa sostenere almeno dieci volte il peso di tutte le apparecchiature

installate, inclusi ganci, cavi, equipaggiamenti ausiliari, etc.

- Se si appende l’apparecchiatura usando un gancio, verificare che il gancio non sia danneggiato e che

sia progettato per sopportare almeno dieci volte il peso dell’apparecchiatura. Fissare saldamente il

gancio della staffa di montaggio al foro sulla staffa stessa, usando viti e bulloni M12 di grado 8,8

(come minimo), oppure il sistema raccomandato dal produttore del gancio.

- Se si sta installando l’apparecchiatura in posizione permanente, verificare che il sistema di fissaggio

(non incluso) e la superficie di montaggio possano sostenere almeno dieci volte il peso

dell’apparecchiatura.

- Operando da una piattaforma stabile serrare fermamente le viti dell’apparecchiatura alla struttura di

sostegno.

- Installare, un cavo di sicurezza che possa sostenerne almeno dieci volte il peso.

- Allentare i dispositivi di chiusura, inclinare l’apparecchiatura dell’angolo desiderato, poi stringere di

nuovo.

- Verificare che l’apparecchiatura si trovi ad almeno 1 metro da ogni superficie infiammabile.

- Verificare che rimanga uno spazio libero di almeno 0,1 metri attorno a tutti i fori di aerazione.

CONNESSIONE CON UNA LINEA DMX

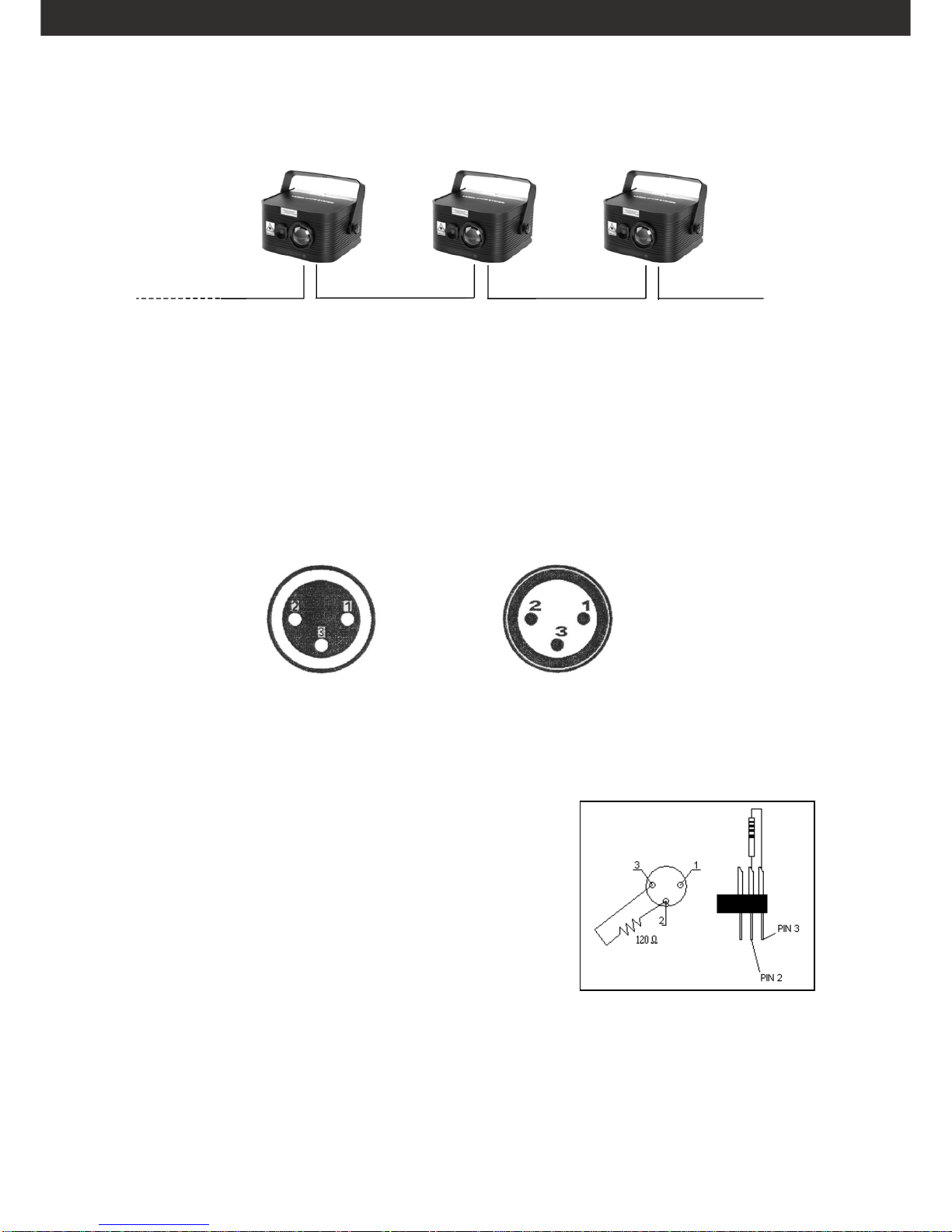

Proiettore 2

Indirizzo 7

Proiettore 3

Indirizzo 13 Proiettore 1

Indirizzo 1

DMX-512 Controller

I cavi DMX non devono venire a contatto con altri cavi, in tal caso infatti gli apparecchi potrebbero non

funzionare correttamente o non funzionare affatto.

Usare solo cavi DMX con spina e presa tipo XLR 3 poli, per la connessione alla centralina DMX o per il

collegamento tra apparecchi.

Schema di connessione dei cavi DMX:

DMX-output

presa XLR DMX-input

spina XLR

1: terra

2: segnale (-)

3: segnale (+)

1: terra

2: segnale (-)

3: segnale (+)

Utilizzando centraline DMX con questo schema per i connettori, è possibile connettere l’uscita DMX

della centralina all’ingresso DMX del primo proiettore della catena DMX. Se si desidera connettere una

centralina DMX con un altro tipo di uscita XLR (es. 5 poli), è necessario disporre di un adattatore.

ATTENZIONE:

Per installazioni dove il cavo di segnale deve percorrere

lunghe distanze o dove vi sono disturbi elettrici, per esempio

in discoteca, è consigliato l’uso di una terminazione DMX. Il

terminatore DMX è semplicemente un connettore XLR con

collegato ad esso una resistenza da 120Ω(Ohm) tra i piedini

2 e 3. La resistenza viene innestata nella presa DIGITAL THRU

dell’ultimo proiettore della catena. La connessione è

illustrata a destra.

MESSA IN FUNZIONE

Dopo aver connesso il proiettore alla rete di alimentazione, esso può essere acceso.

Ogni proiettore occupa 6 canali DMX. Per fare in modo che il segnale di controllo sia correttamente

ricevuto da ogni proiettore, è necessario che ognuno di essi sia indirizzato. Questo può essere fatto per

ogni singolo proiettore cambiando le configurazioni dei dipswitch, come indicato di seguito.

Dipswitch 1-10:

code 1=1

code 2=2

code 3=4

code 4=8

code 5=16

code 6=32

code 7=64

code 8=128

code 9=256

Assicurarsi che non ci sia nessuna sovrapposizione tra canali per ottenere un controllo corretto ed

indipendente per ogni apparecchio della catena. Se due, tre o più proiettori hanno lo stesso indirizzo

DMX, questi lavoreranno all’unisono.

Dopo aver indirizzato tutti i proiettori, essi potranno essere controllati attraverso la centralina DMX.

NOTE:

Immediatamente dopo l’accensione il proiettore rileva se il segnale DMX-512 è ricevuto o meno. Se non

viene ricevuto alcun segnale, tale situazione potrebbe essere provocata dal fatto che:

- il cavo DMX proveniente dalla centralina non è connesso al proiettore

- la centralina è spenta o difettosa

- il cavo o il connettore DMX sono difettosi

- il segnale del cavo risulta invertito sul connettore d’ingresso.

MODALITA’ DI FUNZIONAMENTO

DIP No.

1 2 – 9 10 Funzione

OFF OFF OFF Musicale

ON OFF OFF Automatico

Indirizzo DMX ON DMX

CANALI DMX

Canale Funzione Valore Specifiche

000 – 063 Spento

064 – 127 Modalità musicale

128 – 191 Modalità automatica

CH 1 Modalità di

funzionamento

192 - 255 Modalità DMX

000 – 020 Rosso e verde

021 – 041 Verde

042 – 062 Rosso

063 – 083 Giallo

084 – 104 Verde

CH 2 Colori

105 – 255 Spento

CH 3 Strobo 000 – 255 Da min a max

000 – 127 Rotazione continua oraria

CH 4 Rotazione

orizzontale 128 – 255 Rotazione continua

antioraria

000 – 127 Rotazione continua oraria

CH 5 Rotazione

verticale 128 – 255 Rotazione continua

antioraria

CH 6 Dimmer led blu 000 – 255 Da min a max

MANUTENZIONE

Per mantenere elevata la qualità delle prestazioni di PLLAS040, è fondamentale una pulizia regolare

degli elementi dell’asse ottico, così come dei fori di aerazione e della ventola di raffreddamento.

Importante! Polvere eccessiva, depositi di fumo ed altre scorie riducono le prestazioni e causano

surriscaldamento. Questo tipo di danni non è coperto da garanzia.

Pulizia di fori di aerazione e ventola di raffreddamento:

Per mantenere efficiente il sistema di raffreddamento, la polvere deve essere periodicamente pulita dai

fori di aerazione e dalla ventola di raffreddamento. Rimuoverla con una spazzola morbida, con un panno

di cotone, con un aspirapolvere o con aria compressa.

Pulizia dei componenti ottici:

Pulire i componenti ottici regolarmente. La presenza di macchie o polvere sulle superfici ottiche può

ridurre la resa luminosa e la qualità degli effetti.

Prestare molta attenzione durante la pulizia dei componenti ottici ed assicurarsi di lavorare in un

ambiente pulito e ben illuminato. Non usare solventi che potrebbero danneggiare la plastica o le

superfici verniciate.

- Staccare l’apparecchiatura dalla corrente e lasciarla raffreddare.

- Rimuovere il coperchio superiore.

- Aspirare o soffiare via delicatamente con aria compressa polvere ed altre particelle depositatesi.

- Rimuovere le particelle rimaste attaccate con un tessuto privo di filamenti o con un panno di cotone

inumidito con pulitore per vetri o acqua distillata. Non sfregare le superfici: tirare via le particelle con

una pressione leggera e ripetuta.

- Rimuovere fumo ed altri residui con un panno di cotone o con un tessuto privo di filamenti

inumidito con alcol isopropile. Si può utilizzare anche un comune pulitore per vetri, ma i residui

devono essere eliminati con acqua distillata. Pulire con un movimento lento e circolare, andando dal

centro verso l’esterno. Asciugare con un panno pulito, soffice e privo di filamenti, oppure con aria

compressa.

- Chiudere il coperchio dell’apparecchiatura e stringere le viti di chiusura, facendo attenzione a non

intrappolare nessun filo pendente.

DATI TECNICI

PLLAS040

Alimentazione: DC 5V – 2A - (alimentatore incluso 100V-230V 50/60Hz)

Consumo: 10W

Laser: 30mW Verde – 80mW Rosso

Led: 1x3W blu

Dimensioni: LxPxH mm.210x160x170

Peso: kg. 1,7

MAIN GUIDELINES

- Warning! This product is not for household use.

- Read this manual before powering or installing the fixture, follow the safety precautions listed below

and observe all warnings in this manual and printed on the fixture. If you have questions about how

to operate the fixture safely, please contact a PROEL distributor for assistance. Refer any service

operation not described in this manual to a qualified technician.

- Do not modify the fixture or install other than genuine PROEL accessories and upgrade kits.

- Refer servicing to qualified personnel.

- Maximum ambient temperature Ta = 40°C.

- See serial label for replacement fuse size and lamp type.

- Suitable for mounting on normally flammable surfaces.

- Do not look directly into the laser.

- Risk of fire, electrical shock and burns.

- Use only in dry locations.

- For indoors use only.

- Do NOT block exhaust vents.

- If the external power cord of this luminaire is damaged, it shall be replaced by a special cord

exclusively available from your PROEL dealer.

- Warning always disconnect from mains power before replacing the fuses, or any part, and when not

in use.

- Before operation ensure that factory setting of voltage and frequency match local power supply.

- Always ground (earth) the fixture electrically.

- Use only a source of AC power that complies with local building and electrical codes and has both

overload and ground-fault protection.

- Do not expose the fixture to rain or moisture.

- Never operate the fixture with missing or damaged lenses and/or covers.

- Minimum distance to flammable material = 1 m.

- Minimum distance to illuminated surface = 2.5 m.

- Never attempt to bypass the thermostatic switch or fuses. Always replace defective fuses with ones

of the specified type and rating.

- Ensure that the air flow through vents is free and unobstructed.

- Provide a minimum clearance of 0.1 meters around air vents.

- Never place filters or other materials over the lens or in the optical path.

- Do not operate the fixture if the ambient temperature (Ta) exceeds 40° C.

- Do not stare directly into the laser.

AC POWER

Before operation ensure that factory setting of voltage and frequency match local power supply.

Always ground (earth) the fixture electrically.

Use only a source of AC power that complies with local building and electrical codes and has both

overload and ground-fault protection.

If it is necessary to substitute power supply plug, connect it in accordance with the following code:

GREEN/YELLOW: Ground

BLUE: Neutral

BROWN: Live

WARNING: the luminaire must be earthed

Connect the mains power cable to the fixture at the 3-prong IEC male input socket at the rear of the

fixture.

OVERHEAD MOUNTING

- PLLAS040 is designed to be hung overhead with a clamp (not included).

- Warning! Block access below the work area before proceeding.

- Always use a secure means of secondary attachment (safety rope).

- Verify that the structure can support at least 10 times the weight of all installed fixtures, clamps,

cables, auxiliary equipment, and other items.

- If hanging the fixture with a rigging clamp, verify that the clamp is undamaged and is designed for

the fixture’s weight. Bolt the clamp securely to the mounting bracket on the fixture with a grade 8.8

(minimum) M12 bolt and lock nut, or as recommended by the clamp manufacturer, through the

clamp hole in the mounting bracket.

- If permanently installing the fixture, verify that the hardware (not included) and mounting surface

can bear at least 10 times the fixture’s weight.

- Working from a stable platform, clamp or fasten the fixture to the structure.

- Install a safety cable that can hold at least 10 times the weight of the fixture through the safety cable

attachment point on the fixture.

- Loosen the swivel locks, tilt the fixture to the desired angle, and retighten.

- Verify that the fixture is at least 1 meter from any flammable surfaces.

- Verify that the clearance around the air vents is at least 0.1 meters.

Inhaltsverzeichnis

Sprachen:

Andere PROEL Beleuchtungsausrüstung Handbücher

PROEL

PROEL PLLED125 Bedienungsanleitung

PROEL

PROEL Slimpar 5 RGBW Bedienungsanleitung

PROEL

PROEL PLML250SCN Bedienungsanleitung

PROEL

PROEL PLLEDC56ALN Bedienungsanleitung

PROEL

PROEL PLLED150 Bedienungsanleitung

PROEL

PROEL PAR64 Bedienungsanleitung

PROEL

PROEL TARKUS 575 SPOT Bedienungsanleitung

PROEL

PROEL PLLEDMLBG Bedienungsanleitung

PROEL

PROEL PLSC250 Bedienungsanleitung

PROEL

PROEL PLLED155 Bedienungsanleitung

PROEL

PROEL PLLED135 Bedienungsanleitung

PROEL

PROEL AMADEUS ALOGENO Bedienungsanleitung

PROEL

PROEL PLLAS055 Bedienungsanleitung

PROEL

PROEL LIGHTING LED - Bedienungsanleitung

PROEL

PROEL Magic Shapes PLLAS225 Bedienungsanleitung

PROEL

PROEL PLLEDC64AL Bedienungsanleitung

PROEL

PROEL PLLEDMLW18 Bedienungsanleitung

PROEL

PROEL PLLAS115X2TWO RAYS Bedienungsanleitung

PROEL

PROEL Strobo 500 Bedienungsanleitung

PROEL

PROEL PLLEDC64ALN Bedienungsanleitung

PROEL

PROEL SPIDER 575 PLCP575 Bedienungsanleitung

PROEL

PROEL LIGHTING Bedienungsanleitung

PROEL

PROEL DREAMLIGHT 150 Bedienungsanleitung

PROEL

PROEL PLAB4ML Bedienungsanleitung

Beliebte Beleuchtungsausrüstung Handbücher anderer Marken

Brizo

Brizo 8SP-MU-4 Bedienungsanleitung

LUCE&LIGHT

LUCE&LIGHT BROM 1.0 Bedienungsanleitung

IKEA

IKEA BJÖRKSPIREA Bedienungsanleitung

Laserworld

Laserworld Evolution Series ES-400RGB Bedienungsanleitung

Alien

Alien RG STAR Bedienungsanleitung

EuroLite

EuroLite LED B-40 Bedienungsanleitung

Qazqa

Qazqa Suplux SL 3 Black 103062 Bedienungsanleitung

Commercial Electric

Commercial Electric 54568141 Bedienungsanleitung

CREE LIGHTING

CREE LIGHTING 304 Series Bedienungsanleitung

Goobay

Goobay 49867 Bedienungsanleitung

ECOMAN ITALIA

ECOMAN ITALIA LED T8 Bedienungsanleitung

Alkalite

Alkalite Krypton KT-81 Bedienungsanleitung

Clas Ohlson

Clas Ohlson GU10 Bedienungsanleitung

DTS

DTS DELTA 10 F Bedienungsanleitung

ring

ring Solar Steplight Bedienungsanleitung

One Stop Gardens

One Stop Gardens 57696 Montageanleitung

Chauvet DJ

Chauvet DJ COREpar UV120 ILS Bedienungsanleitung

SIREM

SIREM Swimeo A2 Bedienungsanleitung
