PS Automation PSQ 103-AMS Bedienungsanleitung

Kurz-Betriebsanleitung PSQ-AMS

Short Operating Instructions PSQ-AMS

Inhaltsverzeichnis / Table of contents

1. Sicherheit / Safety

2. Betriebsbedingungen / Operating conditions

3. Handbetätigung / Manual operation

4. Armaturenanbau / Valve mounting

5. Elektroanschluss / Electric supply

6. Einstellung der Endlage / Setting of mechanical stop

7. Inbetriebnahme / Commissioning

Ausführliche Betriebsanleitung auf Anforderung!

Detailed operating instruction upon request!

1. Sicherheit / Safety

Es ist sicherzustellen, dass jede Person, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung

und Reparatur der Antriebe beauftragt ist, die ausführliche Betriebsanleitung und besonders das

Kapitel „Sicherheit“ gelesen und verstanden hat. / Please ensure that the detailed operating

instructions and the chapter on "Safety" in particular have been read and understood by all personnel

involved in the installation, start-up, operation, maintenance and repair of the actuators.

Vorsicht! Lebensgefährliche elektrische Spannung kann anliegen! Sach- oder Personenschäden sind

durch geeignete Maßnahmen und Einhaltung der Sicherheitsstandards zu vermeiden! / Caution!

Dangerous electrical voltage can be present! Avoid personal or material damages by observing

applicable regulations and safety standards!

Achtung! Handhabungsvorschriften beachten. Elektrostatisch gefährdete Bauelemente. / Attention!

Observe precautions for handling. Electrostatic sensitive devices.

2. Betriebsbedingungen / Operating conditions

PSQ 103-AMS: X = 161 mm

PSQ 203-AMS: X = 228 mm

PSQ 503/703/1003-AMS: X = 240 mm

Technische Daten siehe Typenschild / Please refer to

nameplate for technical data

3. Handbetätigung / Manual operation

4. Armaturenanbau / Valve mounting

Die Steckkupplung (2) besitzt einen verlängerten Indikatorzahn (3), der die Stellung

der Kupplung eindeutig definiert. Er kann bei Bedarf z.B. abgefeilt werden. / There is

one prominent indicator tooth (3) at the drive bush (2), to define its zero position.

This tooth may be filed off, if appropriate. 1 = ISO-Montageflansch/ISO mounting

flange

Damit keine Bauteile im Inneren des Antriebes beschädigt werden, ist der

Armaturenanbau stets mit geschlossener Antriebshaube vorzunehmen.

For valve mounting please ensure that the cover of the actuator is always closed in

order to avoid that components inside the actuator are damaged.

5. Elektroanschluss / Electric supply

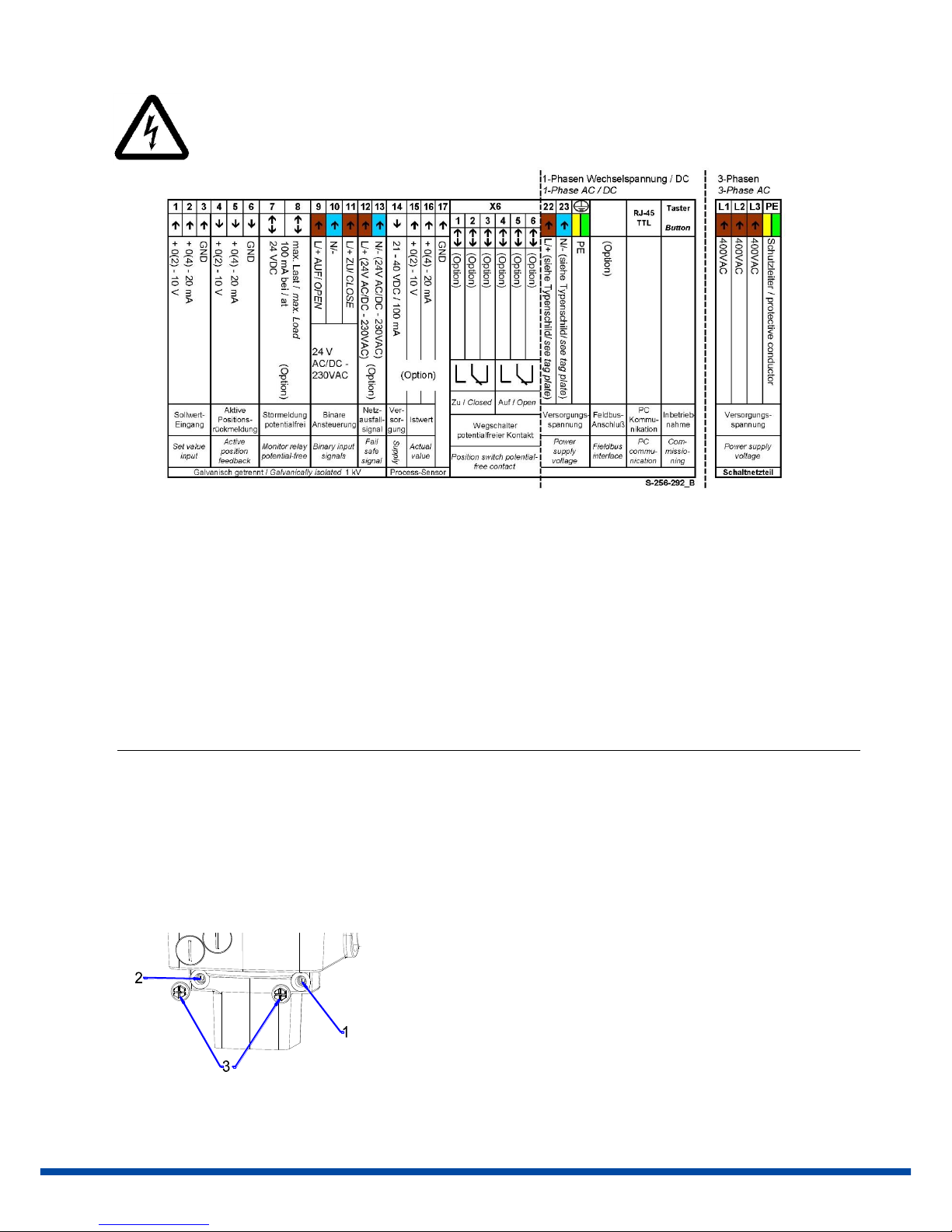

Vor Arbeitsbeginn Netzspannung trennen! Schaltplan in der Haube!

Switch off the mains before starting to work! Wiring diagram in the cover!

6. Einstellung der Endlage / Setting of the mechanical stop

Nur bei Lieferung ohne Ventil! / Only when supplied without valve!

Zur mechanischen Begrenzung des Antriebsschwenkwinkels stehen zwei einstellbare mechanische

Endanschläge zur Verfügung (Pos. 1 & 2 im Bild unten).

Schutzkappen (Pos. 3) der beiden Einstellschrauben entfernen.

Beide Innensechskant-Schrauben um ca. 5 Umdrehungen herausdrehen.

Antrieb per Handrad im Uhrzeigersinn verfahren, bis die Armatur geschlossen ist.

Einstellschraube für ZU-Stellung (Pos. 1) bis zum Anschlag eindrehen.

Antrieb per Handrad entgegen dem Uhrzeigersinn verfahren, bis die Armatur offen ist.

Einstellschraube für AUF-Stellung (Pos. 2) bis zum Anschlag eindrehen.

Schutzkappen wieder korrekt aufsetzen!

There are two adjustable screws for setting the mechanical limits (items 1 & 2).

Remove the sealing cap (item 3) from either stop screw.

Unscrew both hexagon socket screws by approximately 5 turns.

By turning the handwheel clockwise, move the actuator to the closed position.

Screw the stop screw for closed position (item 1) to its stop.

By turning the handwheel anti-clockwise, move the actuator to the open position.

Screw the stop screw for open position (item 2) to its stop.

Close the protection caps properly!

1 = Anschlagschraube ZU / Stop screw CLOSE

2 = Anschlagschraube AUF / Stop screw OPEN

3 = Schutzkappen / Sealing cap

Die Anzeigekugel der Stellungsanzeige per Hand in die gewünschte Stellung drehen. /

The position indicator ball is easily adjustable to the required orientation by hand.

7. Inbetriebnahme / Commissioning

Achtung! Handhabungsvorschriften beachten. Elektrostatisch gefährdete Bauelemente. /

Attention! Observe precautions for handling. Electrostatic sensitive devices.

Im Auslieferzustand befindet sich der PSQ-AMS-Antrieb im Zustand „nicht initialisiert“, d.h. die grüne LED blinkt

langsam. In diesem Zustand erfolgt keine Reaktion auf Sollwertvorgabe oder andere Fahrbefehle. Abhängig von der

programmierten Abschaltart muss durchgeführt werden:

Automatische Inbetriebnahme, wenn in mindestens einer Endlage per „Drehmoment“

oder per „Weg automatisch“ abgeschaltet wird.

- Aufbau & Anschluss gemäß Punkten 1 bis 6 durchführen

- Versorgungsspannung einschalten

- Taster im Anschlussbereich der Hauptplatine für ca. 3 Sekunden drücken

- Es erfolgt der automatische Inbetriebnahme-Lauf. Der Antrieb durchfährt den

eingestellten Bereich

- Nach Abschluss (LED zeigt dauerhaft „Grün“) beide Anschlagschrauben unbedingt wieder um eine ganze

Umdrehung lösen (nur bei Abschaltung „per Weg automatisch“).

Manuelle Inbetriebnahme, wenn in beiden Endlagen „per Weg“ abgeschaltet wird.

Diese muss mittels Software PSCS oder Ortsteuerung PSC.2 durchgeführt werden. Siehe entsprechende Anleitungen

(erhältlich auf Anfrage).

----------------------------------------------------------------------------------------------------------------------------------------------

The actuator is shipped in the „not commissioned” condition with the green LED flashing slowly. There will be no

response to any input (set value or open/close signal). Depending on the type of cut-offs programmed there are two

procedures:

Automatic commissioning if at least one of the cut-offs is set to be “by torque” or “by position automatically”.

- Mount and wire as per 1 –6 above

- Switch on power supply

- Press the commissioning button on the main board for approximately 3 seconds

- The automatic commissioning run starts. The actuator will drive through the full

adjusted range.

- After commissioning (LED will show permanent “Green”) unscrew both mechanical

stop screws by one full turn mandatorily (only for cut-offs “by position automatically”).

Manual commissioning in case both cut-offs is “by position”. This is done either via software PSCS or via local control

box PSC.2, see respective instruction manual (available on request).

Commissioning button

Inbetriebnahmetaster

PS Automation GmbH

Gesellschaft für Antriebstechnik

Philipp-Krämer-Ring 13

D-67098 Bad Dürkheim

Phone: +49 (0) 6322 94980 –0

E-mail: info@ps-automation.com

www.ps-automation.com
