PUIG 9421 Bedienungsanleitung

ID. PIEZA/PART DESCRIPCIÓN DESCRIPTION QTY. REF.:

1 Pantalla Windshield 19421F/H/N/WM3

2 Silentblock Silentblock 4SILENBGONE-064

3 Casquillo con valona Bush with flange 4CASQUI-1A---324

KAWASAKI VERSYS 1000 / VERSYS 650 ’15-

Pg. 1/4

www.puig.tv

www.puigusa.com

[email protected]

[email protected]

MOUNTING I N STRUCTIONS

REF 9421 CÚPULA T OURING / T OURING SCREEN / T OURENCHIEBE

1 Person

15 min

Nº 3

ALLEN

EASY

Nº 8

FIX

Nº 4

SCREWDRIVER

NOT COMPATIBLE WITH VERSYS 1000 SE / TOURER / GRAND TOURER / TOURER PLUS

Tornillería original

Original screws

ATornillería original

Original screws

B

Para un mejor montaje posicione la pantalla en la posición superior.

For better mounting place the windshield in the upper position.

Desmontaje no necesario en modelos Versys 650 ‘15-’16 / 650 ‘19-’20

Dismounting not required on models Versys 650 ‘15-’16 / 650 ’19-’20

Tornillería original

Original screws

A

VERSYS 650 ’17- ‘20

VERSYS 1000 ’17-’18

B

VERSYS 650 ’15-’16

VERSYS 1000 ’12 -’16

12

A

A

B

B

B

A

A

Step 1

Step 3

Step 2

112

23

1

KAWASAKI VERSYS 1000 / VERSYS 650 ’15-

Pg. 2/4

www.puig.tv

www.puigusa.com

[email protected]

[email protected]

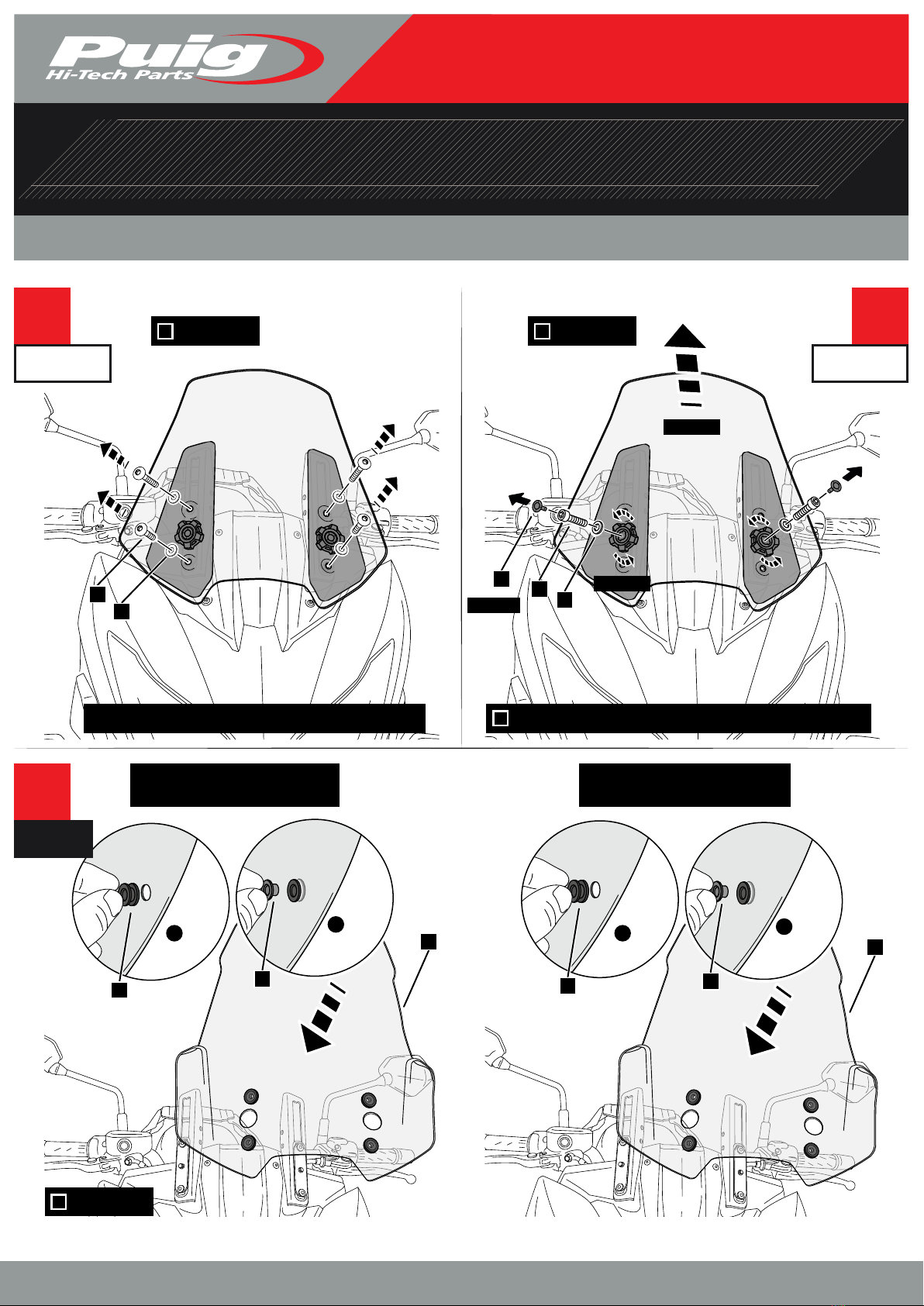

INSTRUCCIONES D E M O N T A J E - M O U N T I N G I N STR U CTI O N S - M O N T A GEANLEITUNG

1

DISASSEMBLY

DESMONTAJE

2

3

ASSEMBLY

MONTAJE

DISASSEMBLY

DESMONTAJE

Tornillería original

Original screws

B

Tornillería original

Original screws

A

Montaje no necesario en modelos Versys 650 ‘15-’16 / 650 ‘19-’20.

Mounting not required on models Versys 650 ‘15-’16 / 650 ’19-’20.

B

B

B

B

A

1

1

KAWASAKI VERSYS 1000 / VERSYS 650 ’15-

Pg. 3/4

www.puig.tv

www.puigusa.com

[email protected]

[email protected]

INSTRUCCIONES DE MON T AJE - M OUNTI N G I N STRUCTIO N S - M O N T A GEAN L E I T U N G

4 5

ASSEMBLY

MONTAJE

6

ASSEMBLY

MONTAJE

ASSEMBLY

MONTAJE

Tornillería original

Original screws

A

Tornillería original

Original screws

A

A

A

A

A

A

A

1

KAWASAKI VERSYS 1000 / VERSYS 650 ’15-

Pg. 4/4

www.puig.tv

www.puigusa.com

[email protected]

[email protected]

MOUNTING INSTRUCCIONS ONLYFOR:

VERSYS 1000 ’19

2

ASSEMBLY

MONTAJE

1

DISASSEMBLY

DESMONTAJE
