PUIG 20772 Bedienungsanleitung

ID QTY REFPIEZA/PART DESCRIPCIÓN DESCRIPTION

www.puig.tv

www.puigusa.com

info@puig.tv

info@puigusa.com

Pg. 1/3

30 min

ALLEN

Nº 2,3

Nº 2,4

Nº 2,5

DUCATI MULTISTRADA V4 ‘21-

1 Person

11

13

14

7

9

8

10

12

3

4

5

6

1

2

4

6

6

2

6

2

2

6

1

1

1

1

1

1

CASQUI-1A---750

ESPUMA------264

TORNI-D912--881

TAPON--------85

CASQUI8147-0193

TORNI-I7380-493

AROPASACABLES-1

SOPOR4P5UR20772

SOPOR4P5UL20772

SOPOR4P5SR20772

SOPOR4P5SL20772

20772W/H/F/NM3

20772W/H/F/NM3

Tornillo Allen M5x11 Ø11 ISO 7380

Casquillo con valona Ø12xØ6,8x7,3

Espuma adhesiva protectora 10x15mm

Tornillo Allen M6x130 DIN912

Tapón tornillo M5 ISO 7380

Casquillo Ø14 xØ8 x7,5

Tornillo Allen M5x16 Ø11 ISO 7380

Silentblock Ø12xØ6x9

Soporte superior derecho (R)

Soporte superior izquierdo (L)

Soporte lateral derecho (R)

Soporte lateral izquierdo (L)

Extensión paramanos derecho

Extensión paramanos izquierdo

M5x11 Ø11 ISO 7380 Allen screw

Ø12xØ6,8x7,3 Bush with flange

10x15mm adhesive protector foam

M6x130 DIN912 Allen screw

M5 ISO 7380 screw cap

Ø14 xØ8 x7,5 Arrowhead

M5x16 Ø11 ISO 7380 Allen screw

Ø12xØ6x9 silentblock

Upper right support (R)

Upper left support (L)

Side right support (R)

Side left support (L)

Right handguard extension

Left handguard extension

EASY

MOUNTING INSTR U CTI O N S

EXTE NS IÓ N PARAMANOS / HANDGUARD E XTENSION

REF 20772

Illustrations and layout by: www.ciandisseny.com

*Algunos componentes se suministran montados.

Some components are supplied assembled.

V0.07/21

www.puig.tv

www.puigusa.com

info@puig.tv

info@puigusa.com

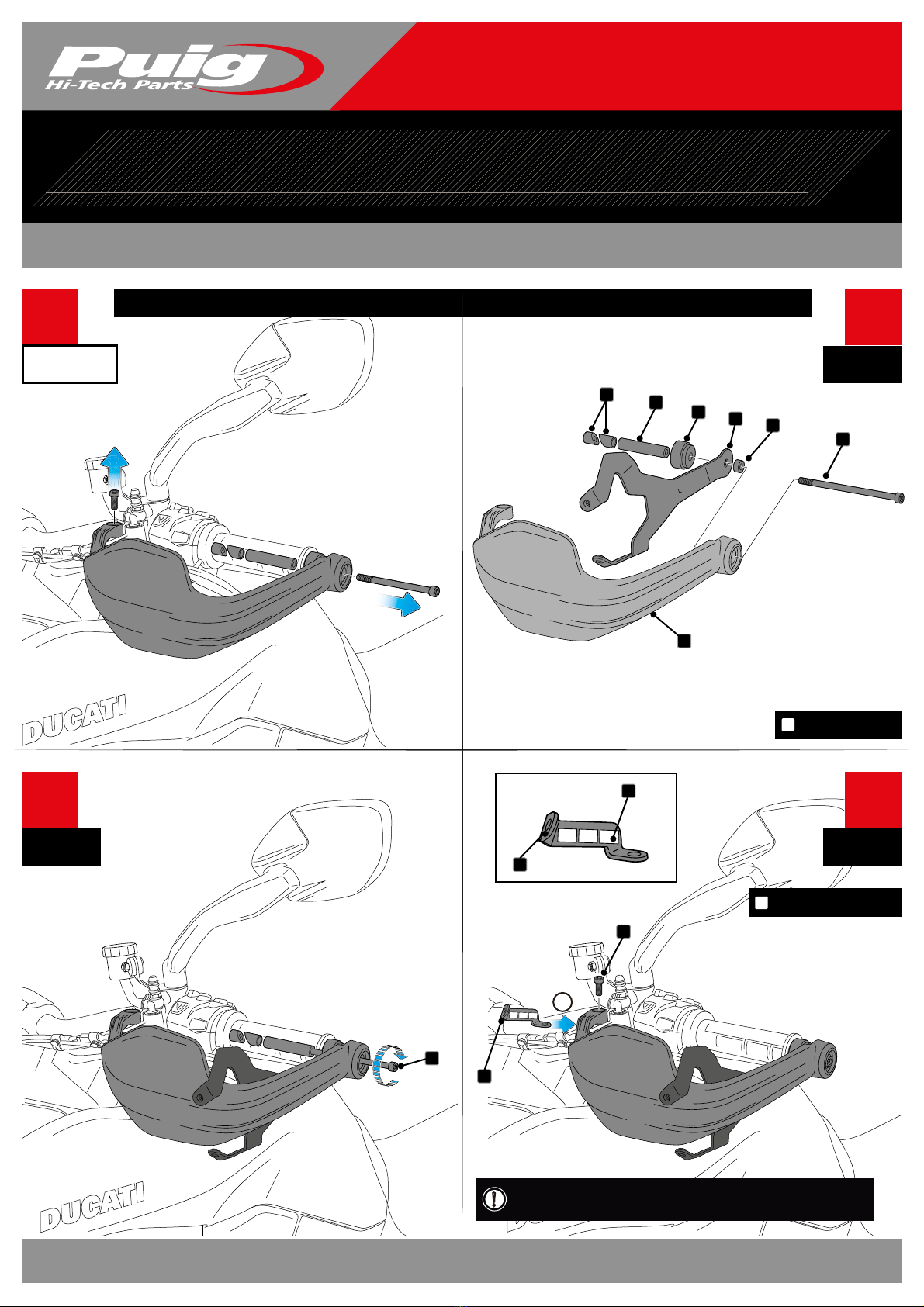

INSTR UCC IO NE S DE M ON TAJ E - MO UN TI NG I NSTRUCT IO NS - M ON TAGEANLEITUNG

Pg. 2/3

Se muestra el montaje del lado izquierdo a modo de ejemplo, realizar los mismos pasos para el montaje del lado derecho.

The left side assembly is shown as an example, so the same steps can be performed for the right side assembly.

DUCATI MULTISTRADA V4 ‘21-

2

43

1

ASSEMBLY

MONTAJE

ASSEMBLY

MONTAJE

ASSEMBLY

MONTAJE

DISASSEMBLY

DESMONTAJE

Illustrations and layout by: www.ciandisseny.com

A

4

7

A

8

6

A

A

A

PIEZA ORIGINAL

ORIGINAL PART

TORNILLO ORIGINAL

ORIGINAL SCREW

A

A

V0.07/21

7

14

4

!

POSICIONAR SOPORTE ID4 DEBAJO DE PIEZA ORIGINAL DE PLÁSTICO.

POSITION ID4 SUPPORT UNDER ORIGINAL PLASTIC PART.

!

www.puig.tv

www.puigusa.com

info@puig.tv

info@puigusa.com

INSTRUCCIONES DE M ON TAJE - MO UN TI NG INSTRUCT IO NS - M ONTAGEANLEITUNG

Pg. 3/3

DUCATI MULTISTRADA V4 ‘21-

65

ASSEMBLY

MONTAJE

ASSEMBLY

MONTAJE

7

ASSEMBLY

MONTAJE

Illustrations and layout by: www.ciandisseny.com

V0.07/21

2

12

13

12

11

9

13

12

13

10

9

11

9

AJUSTAR POSICIÓN Y APRETAR TORNILLOS A Y ID7

ADJUST POSITION AND TIGHTEN A AND ID7 SCREWS

A

7

TORNILLO ORIGINAL

ORIGINAL SCREW

A
