QEO FL 500HV-G Bedienungsanleitung
BEDIENUNGSANLEITUNG
USER MANUAL
MODE D‘EMPLOI
www.geo-fennel.de
www.geo-fennel.com
www.geo-fennel.fr
DE | EN | FR
FL 500HV-G
2
DE
Inhaltsverzeichnis
1. Lieferumfang A
2. Bedienelelmente B
3. Stromversorgung C
4. Gerät aufstellen D
5. Bedienfeld E
6. Bedienung F
7. Empfänger G
8. Sicherheitshinweise H
Sehr geehrter Kunde,
vielen Dank für das Vertrauen, welches Sie uns beim Erwerb Ihres neuen geo-FENNEL-Gerätes ent-
gegengebracht haben. Dieses hochwertige Qualitätsprodukt wurde mit größter Sorgfalt produziert und
qualitätsgeprüft.
Die beigefügte Anleitung wird Ihnen helfen, das Gerät sachgemäß zu bedienen. Bitte lesen Sie ins-
besondere auch die Sicherheitshinweise vor der Inbetriebnahme aufmerksam durch. Nur ein sachge-
rechter Gebrauch gewährleistet einen langen und zuverlässigen Betrieb.
geo-FENNEL
Precision by tradition.
• 2-Achsen-Neigungslaser FL 500HV-G
• Empfänger FR 45 mit Halteklammer
• 2-Wege Funkfernbedienung
• Li-Ion-Akku und Ladegerät
• Vertikalauflage
• Zielfernrohr
• 360°-Horizontalfeinverstellung
• Kunststoffkoffer
• Bedienungsanleitung
Artikel FL 500HV-G 231020
(Laserklasse 2)
Artikel FL 500HV-G 231000
(Laserklasse 3R)
LIEFERUMFANG
A
3
DE
Technische Daten FL 500HV-G
Selbstnivellierbereich ± 8°
Genauigkeit
• horizontal ± 0,5 mm / 10 m
• vertikal ± 1 mm / 10 m
Arbeitsbereich mit FR 45 Ø 900 m
Scanning ohne FR 45 40 m*
Rotieren ohne FR 45 Ø 40 m*
Scanwinkel 0°, 10°, 45°, 90°, 180°
Neigung
Horizontalbetrieb
• X-Achse ± 10,000 %
• Y-Achse ± 10,000 %
• Beide Achsen X/Y ∑ ± 14 %
Vertikalbetrieb
• X-Achse ± 10,000 %
• Y (Z)-Achse horizontal selbstnivelliert
Rotationsgeschwindigkeit 300, 600, 1100 U/Min
Stromversorgung
intelligent / Li-Ion (Alkaline alternativ)
Betriebsdauer 40h
Reichweite Funkfernbedienung 150 m
Kanäle 9
Temperaturbereich -10°C - +50°C
Laserdiode 635 nm
Laserklasse 2
Staub-/Wasserschutz IP 66
Gewicht (nur Gerät) 3,85 kg
Abweichende technische daten für FL 500HV-G (Klasse 3R)
Arbeitsbereich mit FR 45 Ø 1200 m
Scanning ohne FR 45 60 m*
Rotieren ohne FR 45 Ø 60 m*
Laserdiode / Laserklasse 635 nm / 3R
* abhängig von der Raumhelligkeit
4
DE
FUNKTIONEN
• 2-Achsen-Neigungslaser
• Horizontal und vertikal
• Digitale Neigungseinstellung
• Überwachte Neigung
• TILT-Funktion
• VWS-Funktion (Vibrations-Wind-Schutz)
• 90° Lotstrahl nach oben
• Beleuchtbares Display
• 2-Wege Funkfernbedienung
• Manuellfunktion
• 4-stufige Scanningfunktion
• Akku- und alternativ Batteriebetrieb
• Wasser-/Staubschutz nach IP 66
BEDIENELELMENTE
1. Fernrohr
2. Laserausgangsfenster
3. Griff
4. Display
5. Bedienfeld
6. 5/8“-Adapter (Vertikaleinsatz)
7. Rotorkopf
8. Ladebuchse
9. Batteriefachdeckel
10. 5/8“-Adapter (Horizontaleinsatz)
11. Libelle
12. Justierschraube
13. Feststellschraube
14. Feintrieb
B
9
8
10
2
1
4
3
6
5
7
13
14 360°-
Horizontal-
feinverstellung
11
12
Vertikalauflage
5
DE
Li-Ion-Akkufach
Akkufach / Batteriefach im Gerät
Ladegerät Akku innerhalb oder ausserhalb des Gerätes laden
STROMVERSORGUNG
Der Laser kann mit Li-Ion-Akku und alternativ mit handelsüblichen Alkalinebatterien betrieben werden.
Li-Ion-Akku
Der Laser ist mit einem wiederaufladbaren Li-Ion-Akkupack ausgestattet. Ladegerät mit Netz und Lade-
buchse (8) am Gerät verbinden. Der Ladezustand wird an der kleinen Lampe am Ladegerät angezeigt:
Rotes Licht zeigt an, dass der Akku geladen wird.
Grünes Licht zeigt an, dass der Akku voll geladen ist.
Der Akkupack kann auch außerhalb des Gerätes geladen werden.
3 x D-Alkaline-Batterien
Der Laser kann alternativ mit Alkaline-Batterien betrieben werden.
Verschluss des Batteriefachs (9) aufschrauben und Akkupack herausnehmen. Alkaline-Batterien in
das dafür vorgesehene Fach einlegen (Polarität beachten), das Fach in das Gerät einsetzen und Gerät
wieder verschließen.
Alkalinebatterien in Batteriefach einsetzen -
Polarität beachten!
Batteriefach ins Gerät einsetzen
C
6
DE
BATTERIEZUSTANDSANZEIGE
Akku voll geladen
Normale Akkuleistung
Niedrige Akkuleistung
Akku fast leer
Akku leer
GERÄT AUFSTELLEN
Gerät direkt auf dem Boden aufstellen oder auf einem Stativ befestigen.
Bei Vertikaleinsatz das Gerät auf die Vertikalauflage schrauben oder erst auf die Vertikalauflage
schrauben und dann auf einem Stativ dem befestigen.
Gerät immer möglichst waagerecht aufstellen, damit die Selbstnivellierung des Gerätes einwandfrei
arbeiten kann.
=>
=>=>
D
7
DE
BEDIENFELD
1. AN/AUS-Taste
2. Neigungsfunktion
3. Neigungseinstellung in % auf
4. Neigungseinstellung in % ab
5. MANuell-Funktion
6. Scanningrichtung rechts
7. Scanfunktion
8. Scanningrichtung links
9. Selbstnivellierfunktion / Displaybeleuchtung
10. Kanalwahl Fernbedienung
11. VWS-Funktion
12. TILT-Funktion
13. Rotationsgeschwindigkeit
14. Display
E
14
1
2
3
4
5
6
7
8
9
10
11
12
13
8
DE
DISPLAYANZEIGE
A) Anzeige Rotationsgeschwindigkeit
B) Anzeige Neigung X-Achse
C) Anzeige Neigung Y-Achse
D) Batteriezustandsanzeige
E) Anzeige Kanalwahl Fernbedienung
F) Anzeige FB aktiv / inaktiv
G) Anzeige MANuell-Funktion
H) Anzeige VWS-Funktion
I) Anzeige TILT-Funktion
D
F
B
C
E
G
A
H
MAN
I
BEDIENUNG
Gerät mit der An-/Aus-Taste einschalten.
Nach dem Einschalten zeigt das LCD automatisch an:
- den Batteriezustand des Gerätes
- das Anlaufen des TILT-Modus (TILT-LED blinkt langsam); wenn das Gerät 30 Sek. lang keiner Er-
schütterung ausgesetzt ist, ist der TILT- MODUS aktiv; (siehe hierzu auch: TILT-Funktion)
- Status Neigung +00.000 %
- den Kanal CH1 der Fernbedienung:
ist eine FB aktiv, die ein Signal empfangen kann, Anzeige = ; ist keine FB aktiv - Anzeige =
- WVS- und MAN-Modus sind noch nicht aktiv - keine Anzeige im Display
Es setzt ebenfalls automatisch die Selbstnivellierungsfunktion ein.
Wenn die Selbstnivellierung abgeschlossen ist, dreht sich der Laser mit 600 U/min.
ROTATIONSGESCHWINDIGKEIT
Taste drücken, um die Rotationsgeschwindigkeit zu wählen: 1100, U/Min, 600 U/Min oder 300 U/Min
(nach dem Einschalten startet das Gerät mit 600 U/Min).
F
9
DE
TILT-FUNKTION
Mit dem Einschalten des Gerätes wird automatisch die TILT-Funktion aktiviert; „TILT“ blinkt während der
Aktivierung im Display. Wenn sie abgeschlossen ist (nach ca. 90 Sek.), steht „TILT“ im Display (blinkt
nicht mehr).
Zum Ein- und Ausschalten der TILT-Funktion Taste drücken.
Bei eingeschalteter TILT-Funktion:
Wenn das Gerät nun aus seiner Lage gebracht wird, stoppt die Rotation, und der Laserstrahl sowie
„TILT“ blinken (keine automatische Nachstellung).
Wenn TILT ausgelöst wurde, kann die Selbstnivellierung aus dieser Position heraus mit der Taste
gestartet werden.
Das Gerät hat drei TILT-Phasen:
Aktivierungsphase
=TILT blinkt langsam, Gerät ist noch nicht bereit
Funktion aktiv
= TILT steht permanent im Display
TILT ausgelöst
= TILT blinkt schnell, Rotation stoppt
VIBRATIONS-WIND-SCHUTZ (VWS-FUNKTION)
Taste drücken, um die VWS-Funktion zu aktivieren. Die VWS-Funktion erlaubt Arbeiten während starker
Winde, Vibrationen und Stöße. Geringe Bewegungen werden ignoriert. Bei bedeutenden Bewegungen
stoppt automatisch die Rotation, und der Laserstrahl blinkt. Da mit dem VWS-Modus auch die TILT-Funk-
tion aktiviert wird, blinkt auch die TILT-LED. Wenn VWS-Alarm ausgelöst wurde, mit der VWS-Taste den
VWS-Modus wieder verlassen und neu starten.
SLEEP / MANUELL-FUNKTION
Taste einmal drücken, um in die SLEEP-Funktion zu gelangen. Der Laser und die Fernbedienung gehen in
den Stand-by-Modus über. Alle eingestellten Werte bleiben erhalten.
Beachte: Nach 60 Min. im Standby schaltet sich der Laser automatisch aus.
Taste erneut drücken, um Laser und Fernbedienung wieder zu aktivieren.
Taste lang gedrückt halten, um in die MANUELL-Funktion zu wechseln. Nun kann das Gerät auch in
Schrägposition angewendet werden, ohne dass sich das Gerät abschaltet oder neu nivelliert.
10
DE
SELBSTNIVELLIERUNG / DISPLAYBELEUCHTUNG
Wenn TILT-Alarm ausgelöst wurde (Rotation stoppt), kann mit dieser Taste die Selbstnivellierung aus
dieser Position heraus neu gestartet werden. Taste dazu kurz drücken.
Bitte prüfen, ob das Gerät eine Lage-/Höhenveränderung erfahren hat.
Taste lang gedrückt halten (2 Sek.), um die Displaybeleuchtung ein- / auszuschalten.
NEIGUNGSEINSTELLUNG
Taste lang drücken (2 Sek.), um in die Neigungeinstellung zu gelangen. Das Symbol für die X-Achse und
„+“ blinken. Taste kurz drücken, um die Dezimalstellen einzugeben; Cursor mit den Tasten
bewe-
gen (das entsprechende Symbol blinkt).
Taste erneut lang drücken, um zur Einstellung der Y-Achse zu gelangen. Verfahren wie oben.
Das Gerät übernimmt nach 5 Sek. ohne Eingabe automatisch die erfassten Neigungswerte. Das Gerät
piept zur Bestätigung. Danach beginnt das Anlaufen der TILT-Funktion (drei Phasen).
NEIGUNGSFUNKTION
X-Achse des Gerätes (Bezeichnung der Achsen am Gerät)
exakt in die zu neigende Richtung ausrichten. Dabei
können Kimme und Korn (auf dem Gehäusedeckel) zu Hilfe
genommen werden.

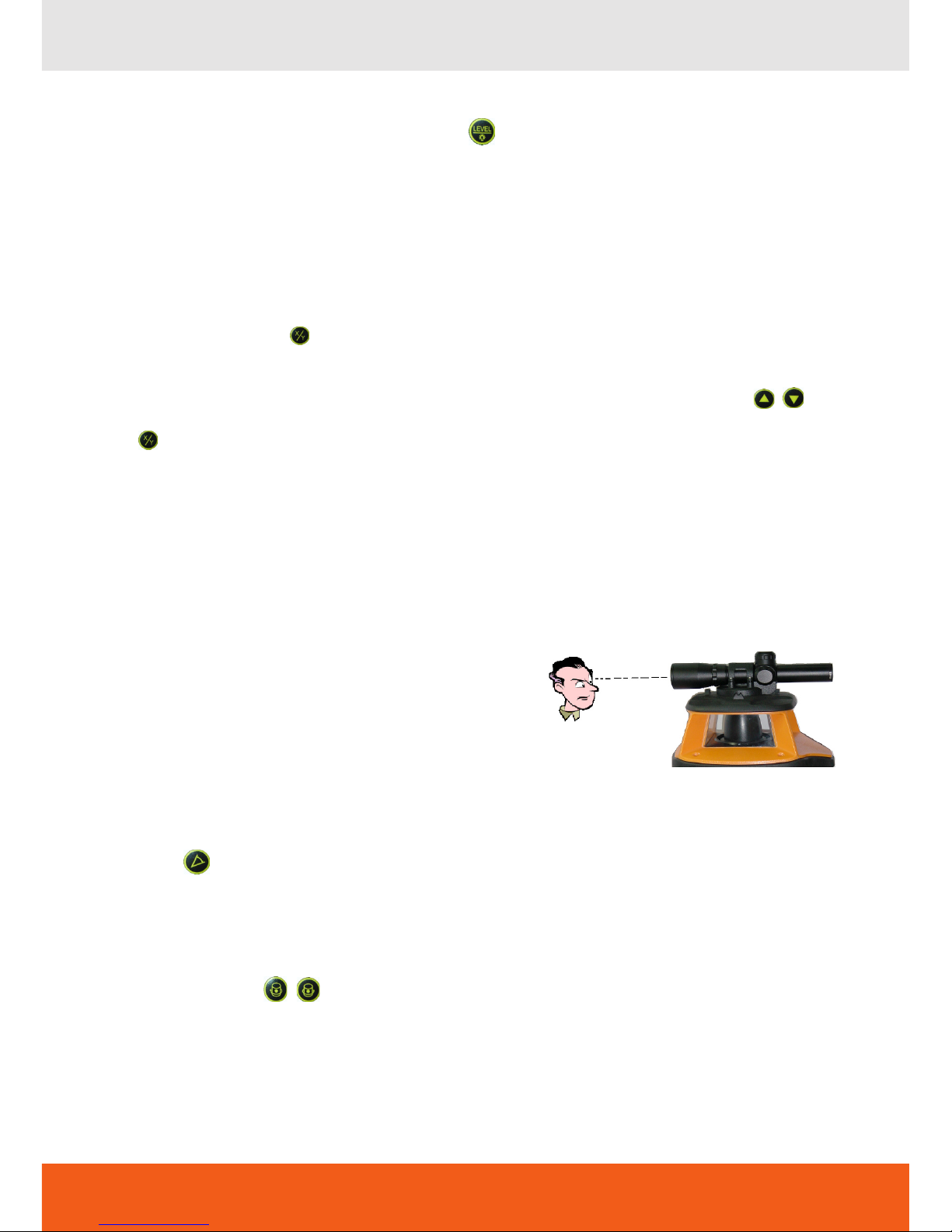

Wenn das anzuvisierende Ziel weit entfernt ist, kann das
Fernohr zu Hilfe genommen werden:
Fernrohr gemäss Bild aufsetzen.
Dabei aus 10 – 15 cm Entfernung durch die Seite mit dem
größeren Fernrohrdurchmesser schauen.
Bitte beachten: Das Fernrohr dient nur zur groben Anvi-
sierung des Ziels. Es ist nicht exakt auf die Laserachse
abgestimmt.
SCANNING
Taste drücken, um den Scanningwinkel einzustellen. Durch permanentes Drücken schaltet der Winkel
wie folgt:
10° -> 45° -> 90° -> 180° -> 0° -> 10°
Scanning rechts / links
Mit diesen Tasten wird die Scanningrichtung - in Pfeilrichtung - eingestellt.
Kurzes Drücken = langsame Bewegung
Langes Drücken = schnelle Bewegung
Zurück in den Rotationsmodus = Taste 13 drücken.
