Quantum Atlas III Bedienungsanleitung

Atlas III

Mounting Guidelines

1 of 1

Mounting Guildelines

The mounting holes on the Maxtor Atlas III 9.1/18.2GB hard disk drive allow

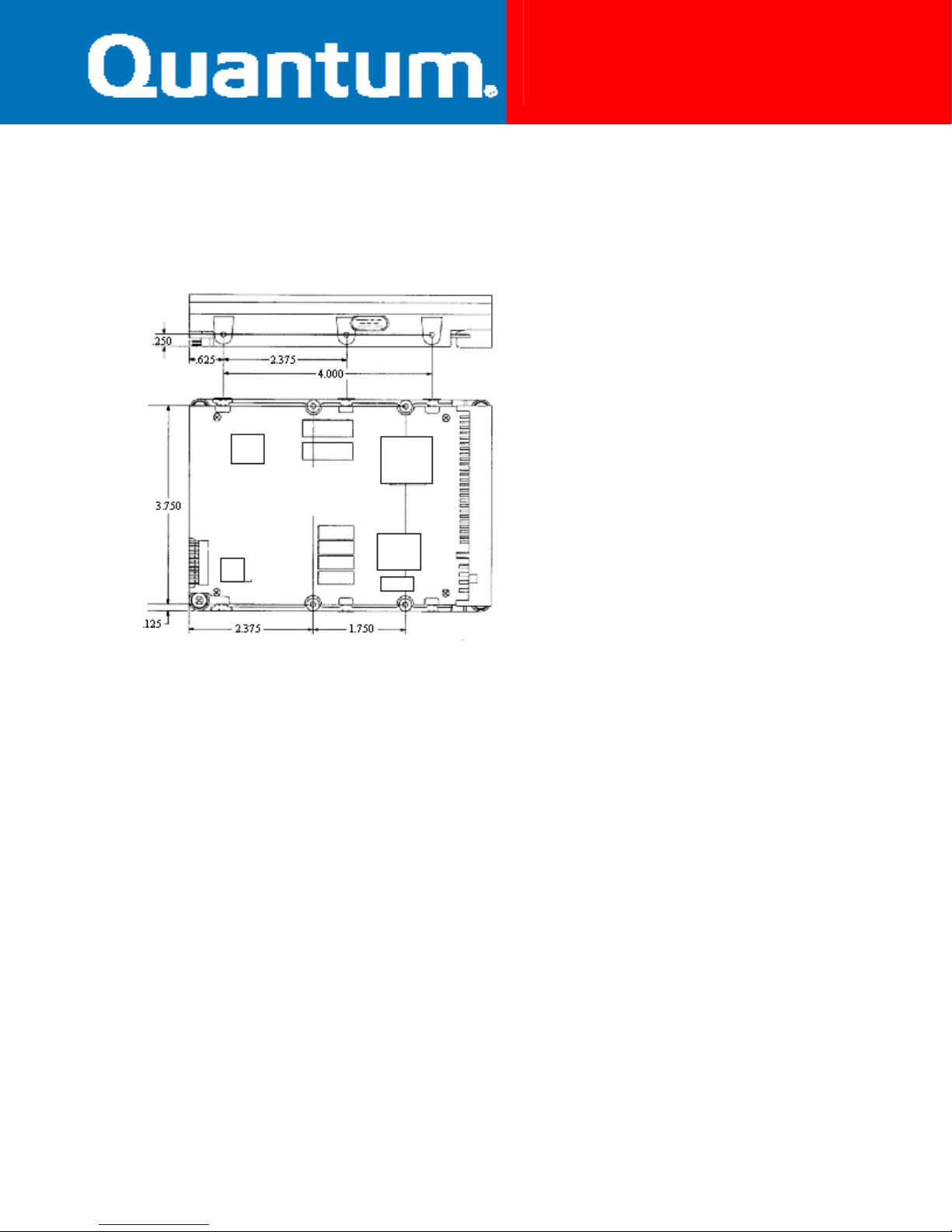

the drive to be mounted in any orientation. Figure 1-1 identifies the location of

the three mounting holes found on each side of the drive and the four mounting

holes found on the PCB side of the drive. Dimensions given are in inches.

Mounting Screw Clearance

Please note that the printed-circuit board assembly (PCBA) is very close to the

mounting holes. For mounting #6-32 UNC screws are recommended. Mounting

screws should be no longer than 0.25 inches (6.25 mm) and maximum torque

applied to the screws must not exceed 14 inch-pounds (1.57 N-m). clearance

from the drive to any other surface (except mounting surfaces) must be a

minimum of 0.05 inches (1.25 mm).

Ventilation

The Maxtor Atlas III 9.1/18.2GB hard disk drive operates without a cooling fan,

provided the ambient air temperature does not exceed 131°F (55°C). Clearance

from the drive to any other surface above and below must be a minimum of

1/16 inch (1.25 mm) to allow airflow.1/16 inch (1.25 mm) to allow airflow.
