R82 Pony Benutzerhandbuch
9996097340
02.2007
Monteringsvejledning (DK)
Montering af retningsstabilisator på Pony
Mounting instruction (GB)
Mounting directional stabiliser on Pony
Monteringsanvisning (S)
Montering av riktningsspärr på Pony
Montageanleitung (D)
Montage der Richtungsstabilistoren an Pony
Montage hendleiding (NL)
Het monteren van rijrichtinghouders op de Pony
Instructions de montage (FR)
Montage des blocages directionnels sur Pony
Monteringsanvisning (N)
Montering av retningssperre på Pony
C
D
B
A
E
Monteringsvejledning
Retningsstabilisator på Pony
Følg nedenstående instruktioner for at montere
retningsstabilisator (B) på Pony.
Retningsstabilisatorene montereres på de 2 for-
reste hjul (A) på Pony.
* Aktivér på retningsstabilisatoren, ved at
svinge 'benene' ud.
* Sørg for at hjulene vender bagud som vist på
tegningen.

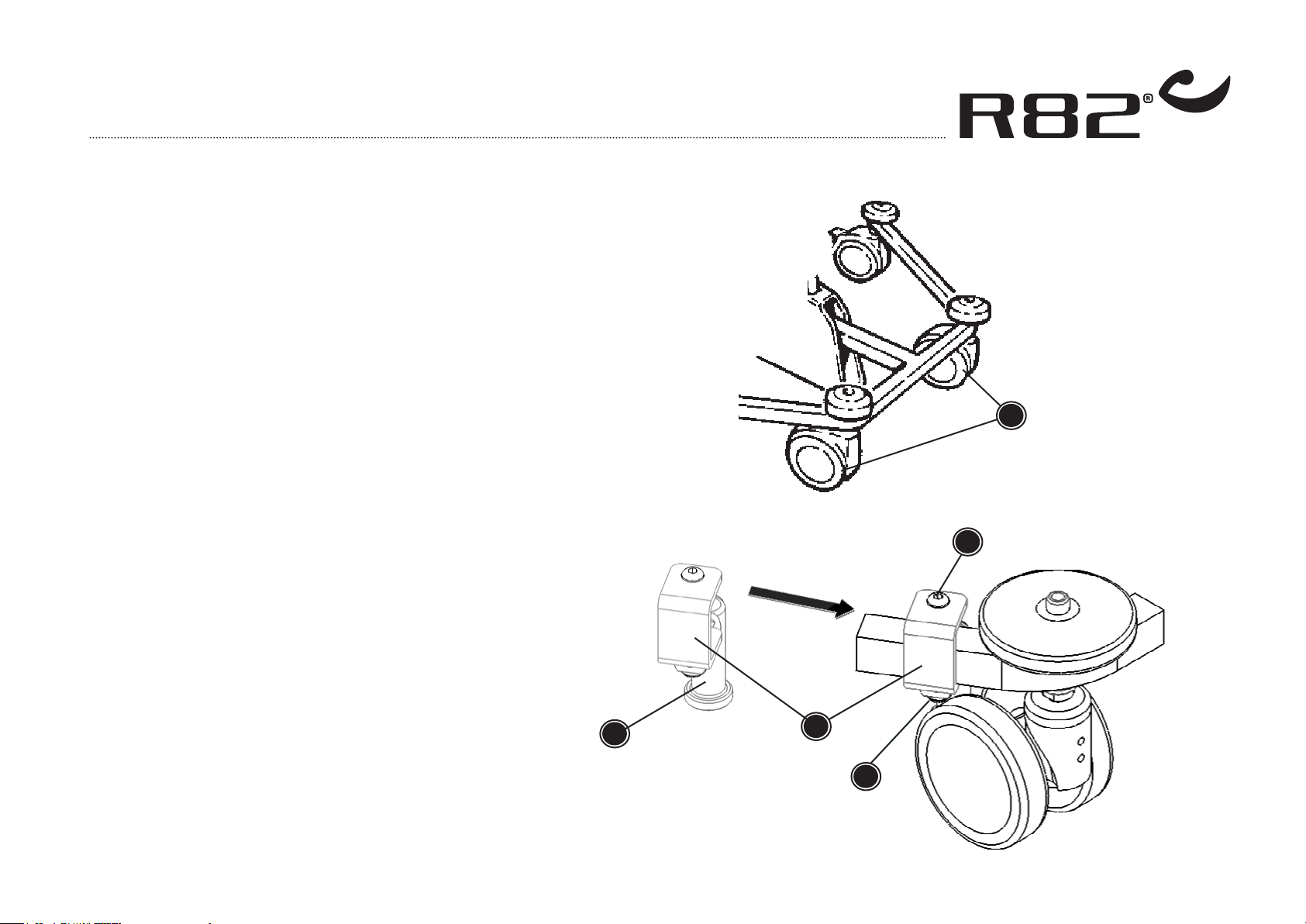

* Placer belaget (B) over rammen bagved hjulet
som vist på tegningen.
* Fastspænd skruen (C)
Når først retningsstabilisatoren er monteret, kan
denne let aktiveres og de-aktiveres. Dette gøres
ved at dreje 'benet' på retningsstabilisatoren
enten op eller ned.
For nøjagtig retningsstabilisering, kan skruen
(D) på undersiden løsnes og beslaget justeres
efter ønske.
C
D
B
A
E
Monteringsanvisning
Montering av riktningsspärr på Pony
Följ anvisningen nedan för att montera riktnings-
spärren (B) på Pony.
Riktningsspärren monteras vid de två framhjulen
(A) på Pony.
* Aktivera spärren genom att svänga ned
'benen' (E).
* Kontrollera att hjulen (A) pekar i rätt riktning,
som bilden visar.
* Placera spärren (B) över ramen bakom hjulen,
som bilden visar.
* Dra åt skruven (C)
När riktningsspärren monterats är det enkelt att
aktivera och deaktivera den genom att svänga
'benen' (E) uppåt eller nedåt.
För exakt justering av riktningsspärren går det
att lossa skruven undertill (D) och sedan justera
spärren. Dra därefter åt skruven igen.
C
D
B
A
E
Monteringsveiledning
Montering av retningssperre på Pony
Gjør følgende:
Retningssperrene (B) monteres på de to for-
hjulene.
* Aktiver retningssperren ved å svinge Ponys
ben ut.
* Påse at hjulene vender bakover, som vist på
tegningen.
* Plasser beslaget (B) over rammen, bak hjulet,
som vist på tegningen.
* Skru fast skruen (C).
Når retningssperren er montert, kan den lett ak-
tiveres og de-aktiveres. Dette gjøres ved å dreie
benet på retningssperren enten opp, eller ned.
For nøyaktig retningsstabilisering kan skruen
(D), på undersiden, løsnes og beslaget justeres
etter ønske.
C
D
B
A
E
Mounting instruction
Mounting directional stabiliser on Pony
Follow the instructions below to mount the direc-
tional stabiliser (B) on the Pony.
The directional stabilisers are mounted by the 2
front wheels (A) on the Pony.
* Activate the stabilisers by swinging down the
'legs' (E).
* Make sure that the wheels (A) are pointing in
the right direction as shown on the drawing.
* Place the stabiliser (B) over the frame behind
the wheels, as shown on the drawing.
* Tighten the screw (C)
When the directional stabilisers are mounted,
these are easily activated or de-activated. This
is done by swinging the 'legs' (E) upwards or
downwards.
For exact directional stabilising adjustment, the
screw underneath (D) can be loosened and the
stabiliser adjusted and then retightened.
C
D
B
A
E
Montageanleitung
Montage der Richtungsstabilisatoren an Pony
Befolgen Sie die Anleitung um die Richtungs-
stabilisatoren (B) am Pony zu montieren:
Die Richtungsstabilisatoren werden an den bei-
den Vorderrädern (A) am Pony montiert.
* Aktivieren Sie die Stabilisatoren durch runter-
schwenken der „Arme“ (E)
* Stellen Sie sicher, dass die Räder in die
richtige Richtung zeigen. Siehe Zeichnung.
* Platzieren Sie die Stabilisatoren (B) am Ge-
stell oberhalb der Räder. Siehe Zeichnung.
* Ziehen Sie die Schraube fest (C)
Wenn die Richtungsstabilisatoren montiert sind,
sind sie einfach zu aktivieren bzw. deaktivieren.
Hierzu müssen sie nur die “Arme” nach unten
bzw. Oben schwenken.
Für exakten Geradeauslauf die Schraube (D)
lösen und den Arm in die richtige Position schie-
ben.
C
D
B
A
E
Montage handleiding
Het monteren van rijrichtinghouders op de Pony
Volg onderstaande aanwijzingen voor het mon-
teren van de rijrichtinghouders (B) op de Pony:
De rijrichtinghouders worden gemonteerd achter
de twee voorwielen (A) van de Pony.
* Activeer de rijrichtinghouders, door de “pen-
nen” (E) naar beneden te draaien, om mon-
tage mogelijk te maken.
* Zorg er voor dat de voorwielen (A) in de jui-
ste richting staan, zoals aangegeven in de
tekening.
* Schuif de rijrichtinghouders (B) op het frame,
net achter de voorwielen, zoals aangegeven
in de tekening.
* Draai de inbusbouten (C) vast.
Wanneer de rijrichtinghouders zijn gemonteerd,
zijn deze eenvoudig te activeren of de-activeren.
Het activeren of de-activeren gebeurt door de
“pennen” (E) naar beneden of boven te dra-
aien.
Voor een juiste instelling kan de bout (D) worden
losgedraaid en de rijrichtinghouder worden bij-
\afgesteld. Draai vervolgens de bout (D) weer
vast.
C
D
B
A
E
Instructions de montage
Montage des blocages directionnels sur Pony
Suivre les instruction ci-dessous pour monter les
blocages directionnels (B) sur Pony.
Les blocages directionnels sont montés sur les
2 roues avant (A) du Pony.
* L’activation des blocages directionnels se fait
en faisant pivoter vers le bas la partie (E).
* Sassurer que les roues (A) sont pointée vers
l’avant comme indiqué sur le schéma.
* Placer le blocage directionnel (B) par dessus
le cadre derrière les roues, comme indiqué
sur le schéma.
* Serrer les vis (C)
Lorsque les blocages directionnels sont mon-
tés ils sont aisément activés ou désactivés en
faisant pivoter la pièce (E) vers le haut ou vers
le bas.
Pour un réglage plus exacte, la vis (D) placée
dessous peut être desserrée et le blocage réglé.
Resserrer ensuite la vis.
