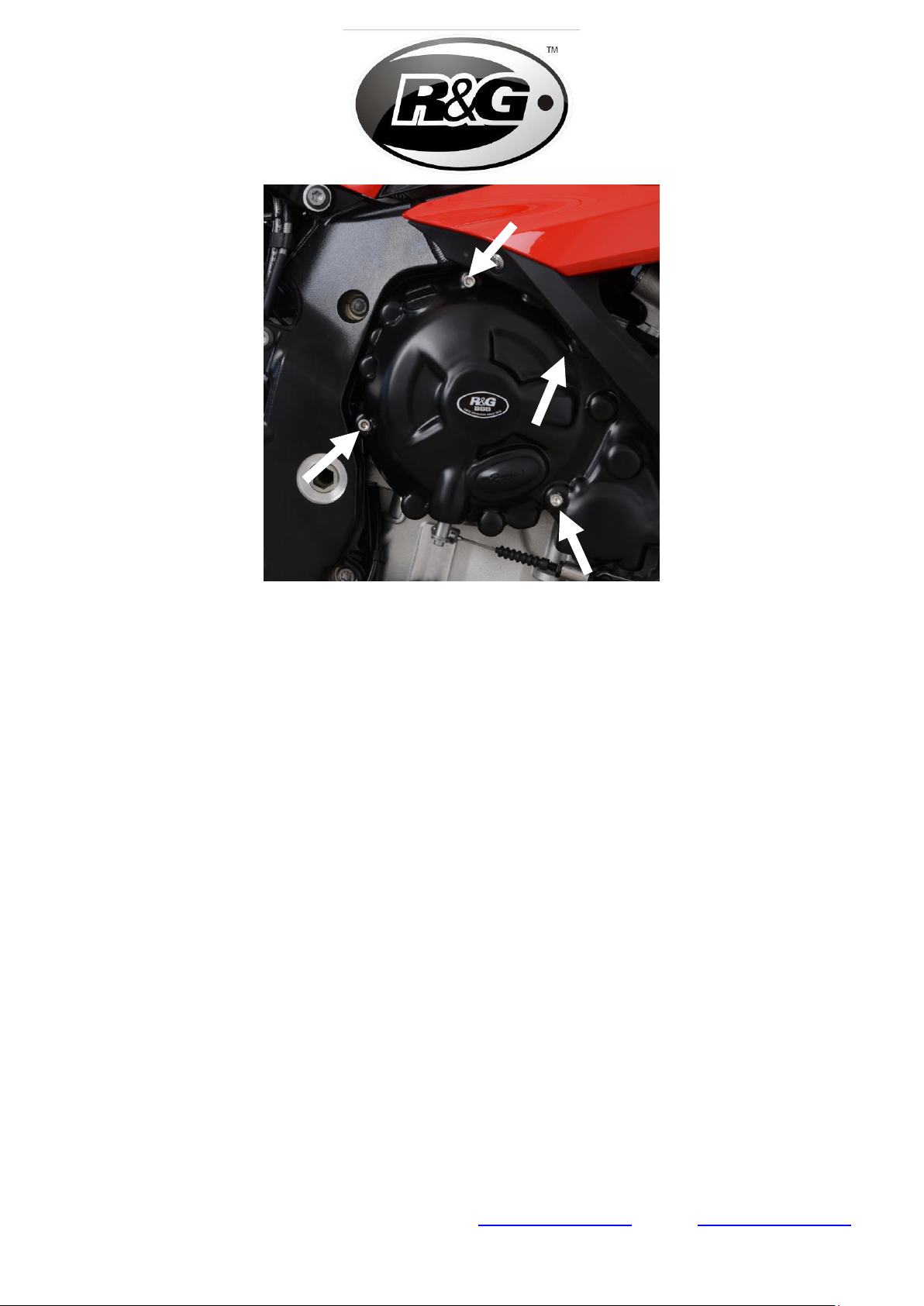

FITTING INSTRUCTIONS FOR ECC0289R RHS CLUTCH & PULSE COVER

FOR BMW S1000RR ’19-

THIS KIT CONTAINS THE ITEMS PICTURED AND LABELLED BELOW.

DO NOT PROCEED UNTIL YOU ARE SURE ALL PARTS ARE PRESENT.

PLEASE NOTE THAT THE WAY THE KIT IS PACKED DOES NOT NECESSARILY REPRESENT THE WAY OF

MOUNTING TO THE BIKE

PLEASE NOTE THAT IN CASES WHERE KITS ARE PACKED WITH RUBBER WASHERS HOLDING THE COMPONENTS

ONTO THE BOLT –THE RUBBER WASHERS SHOULD BE THROWN AWAY!

THE PARTS SHOWN MAY BE REPRESENTATIVE ONLY (FOR CLARITY OF INSTRUCTIONS ONLY)

DIGITAL COPIES OF THESE INSTRUCTIONS ARE AVAILABLE TO DOWNLOAD FROM WWW.RG-RACING.COM

GENERAL TORQUE SETTINGS

M4 BOLT = 8Nm

M5 BOLT = 12Nm

M6 BOLT = 15Nm

M8 BOLT = 20Nm

M10 BOLT = 40Nm

TOOLS REQUIRED

T25 & T30 Torx Key/Socket

5mm A/F Allen Key/Socket

THIS KIT CONTAINS:

Item 1= 1x Clutch & Pulse Cover with

Spacers & Slider Fitted

(PC0289R)

Item 2 = 4x M6 x 45mm Stainless Steel

Cap-Head Bolts

Page 2of 9ECC0289R

R&G

Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ

Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: in[email protected]

FITTING INSTRUCTIONS

Picture 1

Picture 2

Picture 3

Picture 4

Page 3of 9ECC0289R

R&G

Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ

Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: in[email protected]

Picture 5

Please make sure the engine is cold before proceeding with the fitting of the R&G cover.

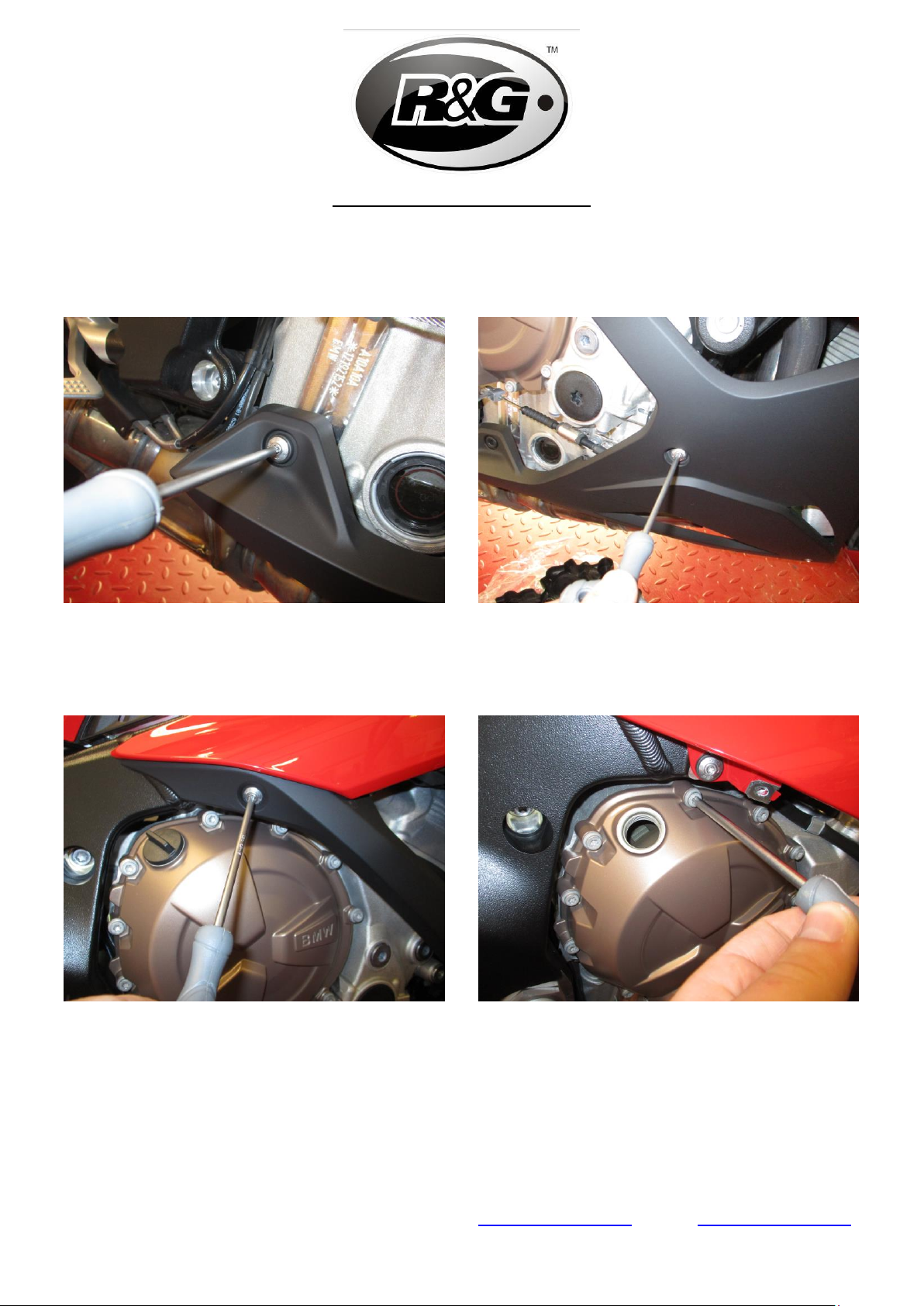

Remove the fairing bolts shown in pictures 1-3 using a T25 key/socket, then gently pull the fairing

back to give access to the engine case bolts.

Referring to the holes located on the R&G cover and shown in picture 5, remove the 4x relevant

engine case bolts using a T30 key/socket, as shown in picture 4.

Referring to picture 5 for orientation, carefully offer up the R&G cover to the engine and gently

slide it over. Ensure that the four bolt holes line up, and then push on as far as it will go.

Fit the 4x 45mm M6 bolts to the vacant holes on the cover, then, with a 5mm Allen key, tighten the

bolts equally so that they pull the cover into place. DO NOT FULLY TIGHTEN.

Finally use a torque wrench set at 10 Nm (7 Lb ft) to fully tighten.

Refit the fairing bolts as original.

It is suggested that you check the tightness of the mounting bolts on a regular basis i.e. when

cleaning, after the first heat cycle of the engine and then once a month.

NOTE for the cleaning of this product you should only use a soft polishing cloth and a mild general

cleaning agent.

AVOID HARMFUL CHEMICALS. IF IN DOUBT DO NOT USE AS THEY COULD ALTER THE

STRENGTH OF THE COVER.

R&G will accept no liability if the above procedure and torque settings are not followed.
