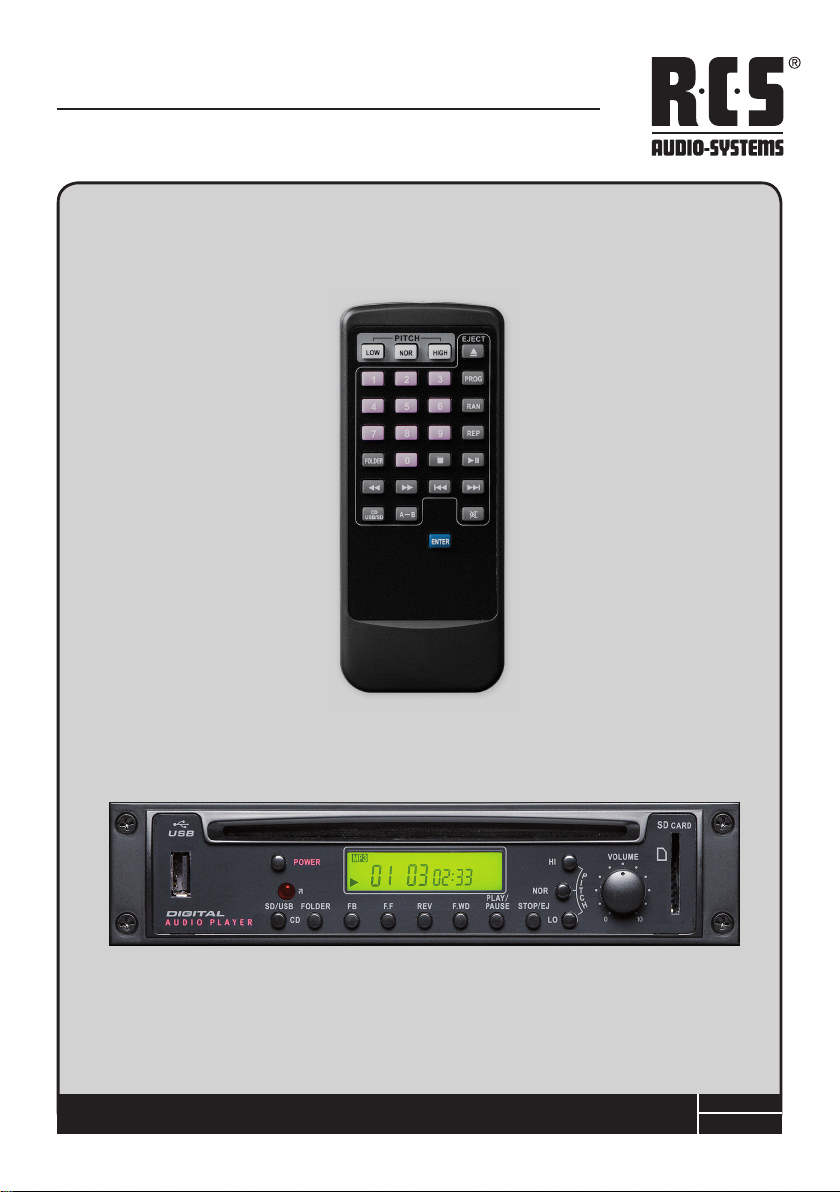

RCS AM-200 CD Bedienungsanleitung

OPERATING INSTRUCTIONS / BEDIENUNGSANLEITUNG

AM-200 CD / SMM-05 B

CD/MP3-PLAYER

- ENGLISH

- DEUTSCH

AMM-200 CD/SMM-05 B

Electromagnetic compatibility and low-voltage guidelines: RCS leaves all devices and products, which are subject to the CE guidelines by certified test laboratories test.

By the fact it is guaranteed that you may sell our devices in Germany and in the European Union domestic market without additional checks.

Elektromagnetische Verträglichkeit und Niederspannungsrichtlinien: RCS läßt alle Geräte und Produkte, die den CE-Richtlinien unterliegen durch zertifizierte Prüflabors

testen. Dadurch ist sichergestellt, dass Sie unsere Geräte in Deutschland und im EU-Binnenmarkt ohne zusätzliche Prüfungen verkaufen dürfen.

AUSPACKEN UND KONTROLLE DES PRODUKTS

Bitte überprüfen Sie das Gerät sofort auf evtl. Transport-

schäden. Jedes RCS Produkt wird vor dem Verpacken sorg-

fältig überprüft und in einem speziell dafür vorgesehenen

Karton geliefert.

Alle Transportschäden müssen sofort bei der Transport-

firma reklamiert werden!

Rücksendung: Wenn es nötig sein sollte ein defektes Ge-

rät zurückzusenden, nehmen Sie bitte Kontakt mit Ihrem

Händler auf. Bitte versenden sie alle Rücksendungen in der

Originalverpackung.

INSPECTION AND INVENTORY OF THE PRODUCT

Check unit carefully for damage which may have occurred

during transport. Each RCS product is carefully inspected

at the factory and packed in a special carton for safe

transport.

Notify the freight carrier immediately if you observe any

damage to the shipping carton or product!

Return: Repack the unit in the carton and await inspection

by the carrier’s claim agent. Notify your dealer of the pending

freight claim. Returning your unit for service or repairs.

Should your unit require service, contact your dealer.

CAUTION / ACHTUNG

Caution: to reduCe the risk of eleCtriC shoCk do not remove

Cover (or BaCk) no user-serviCeaBle parts inside refer ser-

viCiing to qualified personnel.

aChtung: Zur vermeidung von stromsChlägen gehäuseaB-

deCkung oder rüCkseite niCht entfernen. keine vom Benut-

Zer Wartenden teile im inneren. Wartung nur durCh qualifi-

Ziertem personal.

SAFETY INSTRUCTIONS

1. Heed all warnings.

2. Follow all instructions.

3. Do not use this apparatus near water.

4. Do not block any ventilation openings. Install in accor-

dance with the manufacturer’s instructions.

5. Do not install near any heat sources.

6. Do not defeat the safety purpose of the polarized or

grounding-type plug. A polarized plug has two blades

with one wider than the other. A grounding type plug has

two blades and a third grounding prong. The wide

blade or the third prong are provided for your safety. If

the provided plug does not fit into your outlet, consult an

electrician for replacement of the obsolete outlet.

7. Protect the power cord from being walked on or pinched

particularly at plugs, convenience receptacles, and the

point where they exit from the apparatus.

8. Only use attachments/accessories specified by the ma-

nufacturer.

SICHERHEITSHINWEISE

Vor Inbetriebnahme des Gerätes bitten wir Sie die Si-

cherheitshinweise aufmerksam zu lesen!

1. Setzen Sie das Gerät niemals Flüssigkeiten oder hoher

Feuchtigkeit aus.

2. Vermeiden Sie die Nähe zu Heizungen und anderen Hit-

zequellen.

3. Zur korrekten Bedienung des Gerätes, empfehlen wir zu-

erst die Bedienungsanleitung zu lesen.

RCS AUDIO SYSTEME

Vielen Dank, dass Sie sich für ein RCS-Gerät entschieden

haben. Alle RCS-Systeme werden für höchste Ansprüche

entwickelt und hergestellt. Auch wenn der AM-200 CD leicht

zu bedienen ist, empfehlen wir Ihnen, dass Sie sich die Zeit

nehmen, diese Anleitung zu lesen um die wichtigsten Infor-

mationen zu diesem Produkt bezüglich Einrichtung und Be-

trieb sicherzustellen.

AMM-200 CD/SMM-05B

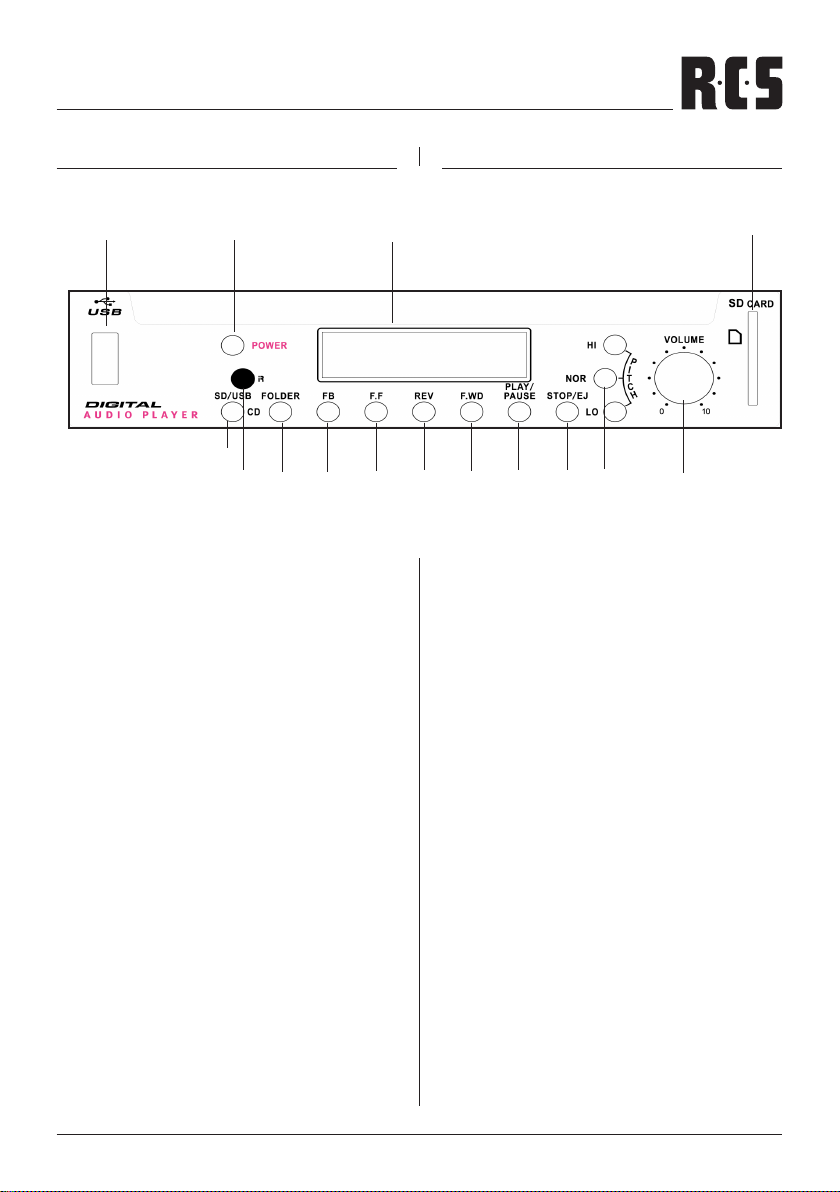

FRONT VIEW OF DEVICE ANSICHT DER GERÄTEVORDERSEITE

A 4

9 J

5 7 8

LK M N

1. USB-Schnittstelle

Zum Anschluss eines USB-Gerätes, wie z.B. einen USB-

Stick. Unterstützt werden Speichermedien mit einer Ka-

pazität von bis zu 16 GB.

2. CD-Einzug

Zum Einlegen einer CD. Bitte beachten Sie, dass die CD

automatisch eingezogen wird. Vermeiden Sie es, Druck

auszuüben, der Einzugmechanismus kann dadurch be-

schädigt werden.

Wichtig: bitte nur handelsübliche CD`s im 12 cm -For-

mat verwenden.

3. SD-Card Schnittstelle

Dient zur Aufnahme einer SD-/SDHC-Karte. Unterstützt

werden Speichermedien mit einer Kapazität von bis zu

16 GB.

4. Power

Drücken Sie diese Taste, um das Gerät ein- bzw. auszu-

schalten.

5. IR-Schnittstelle

Infrarot-Empfänger für die Fernbedienung

6. SD/USB/CD

Drücken Sie diese Taste mehrfach, um zwischen dem

SD-Card-, USB- und CD-Modus zu wechseln.

1. USB Interface

To connect a USB device such a USB stick. It supports

storage devices with a capacity of 16 GB.

2. CD Collection

Please note that the CD is automatically drawn. Avoid

putting pressure, the feeding mechanism can be dama-

ged.

Urgent: please use only commercial CD`s in 12 inch for-

mat.

3. SD-Card

Used to receive a SD-/SDHC-Card. Supported storage

media with a capacity of up to 16 GB.

4. Power

Press the button on / off to switch the device on or off.

5. IR-Interface

Infrared receiver for remote control

6. SD / USB / CD

Press this button to change between SD-card, USB or

CD mode.

AMM-200 CD/SMM-05 B

7. FOLDER

Press this button to switch to the next folder from the ac-

tive medium (only MP3)

8. FB + F.F

By pressing the button FB the previous track is dialed.

By pressing the button F.F the following track is dialed

9. REV

Press this key to skip during playback of a title to the be-

ginning of them.

10. F.WD

Press this button to jump while playing the song to the

next one

11. PLAY/PAUSE

If you press the PLAY / PAUSE button to play, where al-

ready it will not automatically start. By pressing the but-

ton stops playback in the pause mode.

12. STOP/EJECT

Press this button to stop playback. Press this button

again to remove the CD.

13. PITCH CONTROL

This feature enables a faster or slower playback of the

title. Press the HI button repeatedly to increase the play-

back speed in 2% increments (up to +20%).

Press the LO button repeatedly to retard the playback

speed in 2% increments (up to -20%).

By pressing the NOR mode, the PITCH-Modus is com-

pleted.

14. VOLUME

This controller is used to control the output volume.

It is advisable that the volume control is on zero before

playing.

15. DISPLAY

The display show the different operations such as CD/

USB/SD, shuffle, repeat, track number and progress

bar.

7. FOLDER

Drücken Sie diese Taste, um in den jeweils nächsten

Ordner des aktiven Speicher-Mediums zu wechseln (nur

MP3)

8. FB + F.F

Durch Drücken der Taste FB wird der jeweils vorherge-

hende Titel angewählt, durch Drücken der Taste F.F der

jeweils folgende.

9. REV

Drücken Sie diese Taste, um während der Wiedergabe

eines Titels zurück an den Anfang des Titels zu sprin-

gen.

10. F.WD

Drücken Sie diese Taste, um während der Wiedergabe

eines Titels zum nächsten Titel zu springen.

11. PLAY/PAUSE

Bei Betätigen der PLAY/PAUSE-Taste wird die Wieder-

gabe, soweit bereits nicht automatisch erfolgt, gestartet.

Durch erneutes Betätigen der Taste stoppt die Wieder-

gabe in den Pause-Modus.

12. STOP/EJ

Drücken Sie diese Taste, um die Wiedergabe zu been-

den. Drücken Sie diese Taste erneut, um die CD auszu-

werfen.

13. PITCH-CONTROL

Diese Funktion ermöglicht eine schnellere bzw. verlang-

samte Wiedergabe des Titels. Betätigen Sie die Taste

HI mehrfach, um die Wiedergabegeschwindigkeit in 2

%-Schritten zu erhöhen (max. + 20 %).

Betätigen Sie die Taste LO, um die Wiedergabege-

schwindigkeit des Titels in 2 %-Schritten zu verlangsa-

men (max. -20 %).

Durch Drücken der Taste NOR wird der PITCH-Modus

beendet.

14. VOLUME

Dieser Regler dient der Regelung der Ausgangslautstär-

ke. Vor Wiedergabebeginn empfiehlt es sich, den Regler

auf Null zu setzen und erst dann die Lautstärke nach Be-

darf zu erhöhen.

15. DISPLAY

Display zur Anzeige der unterschiedlichen Betriebszu-

stände wie z.B. CD/USB/SD, Shuffle, Repeat, Titelnum-

mer sowie Fortschrittsanzeige.

AMM-200 CD/SMM-05B

FUNKTIONEN DER FERNbEDIENUNG

1. PITCH LOW/NOR/HIGH

Abspielgeschwindigkeitsveränderung niedriger/normal/

höher

2. EJECT

CD-Auswurf (nur im CD-Modus)

3. ZiFFERNTASTEN 0-9

Zur direkten Titelanwahl.

Eingabebeispiel:

[3] + [Enter] für Titel 3

[1] + [2] + [ENTER] für Titel 12

4. PROG

Zum Programmieren einer Abspielreihenfolge

Eingabebeispiel: Titel 3 + 5 + 7

[PROG] + [3] + [ENTER] + [5] + [ENTER] + [7] + [ENTER]

+ [PLAY]

1. PITCH LOW/ NOR /HIGH

Click to change speed: low/normal /higher

2. EJECT

Eject CD (only in CD mode)

3. DIGITS 0-9

Direct track selection

Input example:

(3) + (enter) for title 3

(1) + (2) + (enter) for title 12

4. PROG

To program a playback order

Input example: Title 3+5+7

(PROG) + (3) + (ENTER) (5) + (ENTER) + (7) + (ENTER) +

(PLAY)

AMM-200 CD/SMM-05 B

5. RAN

Zum Aktivieren der Zufallswiedergabe

Durch Drücken der Taste 7oder 8wird zusätzlich die

Scan-Funktion aktiviert, in der jeder Titel für einige Se-

kunden angespielt wird.

6. REP

Bei Betätigen dieser Taste wechselt das Gerät in den

Wiederholungsmodus.

Beispiel:

Taste [REP] 1 x drücken: wiederholt alle Titel in allen Ord-

nern

Taste [REP] 2 x drücken: wiederholt alle Titel des aktu-

ellen Ordners (nur MP3-Modus)

Taste [REP] 3 x drücken: wiederholt nur den aktuellen Titel

7. FOLDER

Drücken Sie diese Taste [FOLDER], um zum nächsten

Ordner des Speichermediums zu wechseln.

8. Tasten 5und 6

Betätigen Sie die Taste 5, um den schnellen Rücklauf zu

starten. Um diesen zu beenden, drücken Sie die Taste L2.

Betätigen Sie die Taste 6, um den schnellen Vorlauf zu

starten. Um diesen zu beenden, drücken Sie die Taste L2.

9. CD/USB/SD

Drücken Sie die Taste [CD/USB/SD] mehrmals, um zwi-

schen den Modi CD, USB und SD-Card zu wählen.

10. A-B

Betätigen Sie diese Taste während der laufenden Wie-

dergabe 1 x, um den Standpunkt der Ausschnittswieder-

holfunkion festzulegen. Durch ein zweites Betätigen der

Taste wird der Endpunkt festgelegt. Die Wiedergabe des

festgelegten Ausschnitts beginnt sofort.

11. Tasten 5 und 6

Drücken Sie die Tasten 7 oder 8, um den jeweils vor-

herigen bzw. folgenden Titel anzuwählen

12. g

Drücken Sie die Taste g, um die Wiedergabelautstärke

auf 0 zu setzen. Durch erneutes Drücken der Taste wird der

Titel wieder in der Ursprungslautstärke wiedergegeben.

13. Enter-Taste

Bestätigungstaste für die Programm-Funktion (siehe

Punkt 4)

5. RAN

To activate the Radom Playback

By pressing the button 7Or 8in addition the scan

function is activated. Each track is played for a few se-

conds

6. REP

When pressing this button the unit is in repeat mode.

Example:

Press 1 x: repeats all the tracks in all folders

Press 2 x: repeats all the tracks of current folder (only

MP3 mode)

Press 3 x: repeat only the current title

7. FOLDER

Press this button to change them to another folder on

the storage medium

8. Button 5and 6.

Press the button 5to start the quick response. To stop

this, press the button L2

Press the button 6to start fast forward. To stop this,

press the button L2

9. CD/USB/SD

Press the button to switch between the modes

10. A-B

Press this button during the current playback 1x to de-

termine the the position of the section of repeating. Press

this button again to fix the end point. The playback of the

specified section begins immediately.

11. Button 5 and 6

Press the button 7or 8to select the previous or follow-

ing title

12. g

Press the button gto set the playback volume to 0.

Press it again to play the original volume.

13. Enter Button

Confirmation button for the program function (see point

AMM-200 CD/SMM-05B

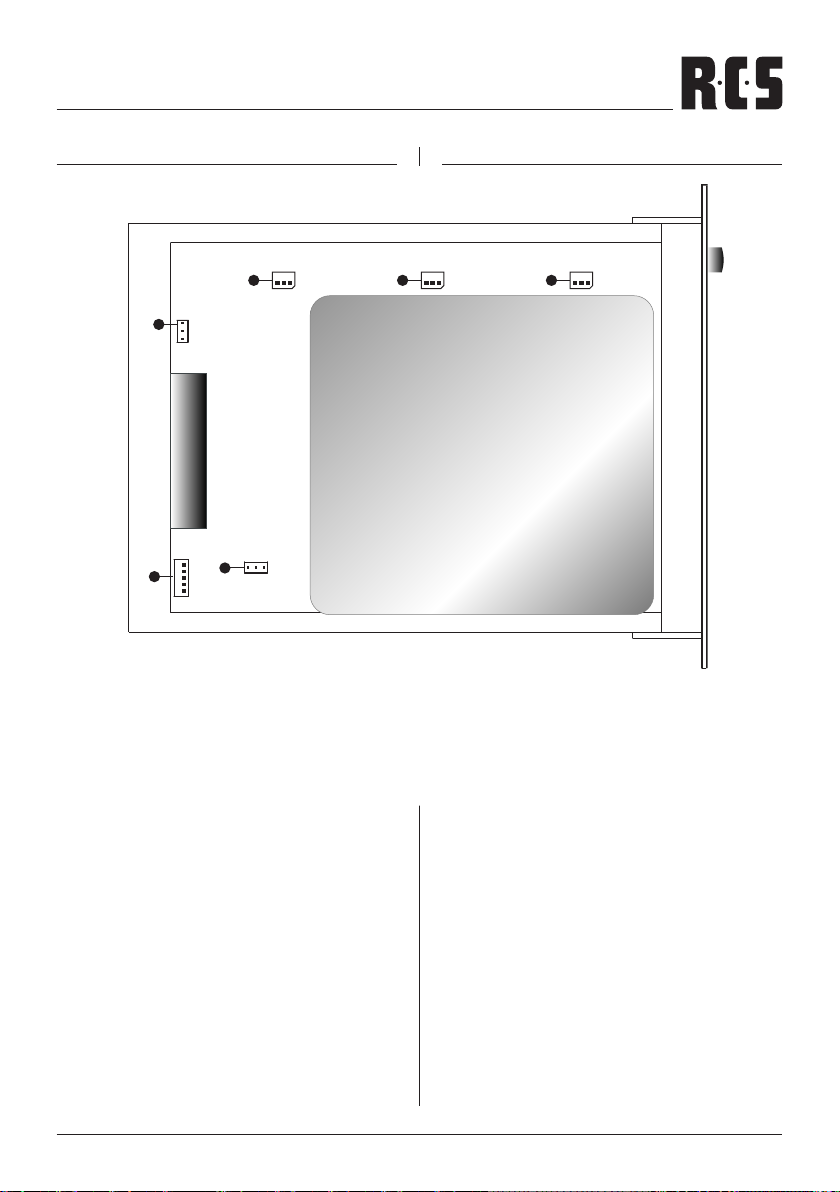

mODULE mONTAGE EINbAU DER mODULE

1. CON1

CON1 is for power input and audio output. Connect to

the amplifier / pa center. Label: +B G OUT.

2. Audio output connector balanced

This is output connector balanced. Audio input level is

0dB.

3. Stereo audio output connector

This is audio L, R ouput connector. Audio input level is

0dB.

4. Antenna input connector

Fix accessory of antenna terminal and connect it.

5. ON/OFF selector for battery

Back-up battery is under „OFF“ position when shipment

from factory. So set selector to „ON“ before operation.

1. CON1

CON1 ist der Stromanschluss und Audioausgang. Die-

sen Anschluss mit dem Verstärker / Kleinzentrale verbin-

den. Beschriftung: +B G OUT.

2. Audio Ausgang Connector balanced

Dies ist die Ausgangsverbindung balanced und das Au-

dioeingangslevel ist 0 dB.

3. Stereo Audio Output Connector

Dies ist die Audio L,R Ausgangsverbindung und das Au-

dioeingangslevel ist 0 dB.

4. Antennen-Eingangsverbindung

Bitte schließen Sie die Antenne and das Gerät an.

5. ON/OFF Selector für Back-Up Batterie

Die Back-up Batterie ist ausgeschaltet wenn Sie die Fabrik

verlässt um eine unnötige Entladung zu verhindern. Bitte

SchaltenSiedieBatterieanbevorSiedasGerätverwenden.

6. Step Selector

Dies ist der Tuning-Selector je nach Land entsprechend.

EU: EU ON / US OFF

US: US ON / EU OFF

Der Schalter befindet sich auf EU ON wenn er die Fabrik

verlässt.

1. CN07 콘넥터

CN07 is for power input and audio output.

Connect to AN07 on the PCB of JPA- 1120A,1240A.

2. AUDIO OUTPUT CONNECT OR BALANCED

3. 스테레오 오디오 출력콘넥터

2. 바란스 오디오 출력콘넥터

5. 백업 베터리전원 ON/OFF 셀렉터

(JCDR-10RDS 전용)

1. CN07

Thisis output connector balanced.

Audio input level is 0dB.

3. STEREO AUDIO OUTPUT CONNECTOR

ANTENNA INPUT CONNECTOR

(JCDR-10RDS ONLY)

5. ON/OFF SELECTOR FOR BACK-UP BATTERY

POWER(JCDR-10RDS ONLY)

6. STEP SELECTOR

This is audio L,R output connector.

Audio input level is 0dB.

Fix accessory of antenna terminal and connect it.

This is tuning step selector, according to countries.

EU AREA : EU ON(US OFF)

US AREA : US ON(EU OFF)

This selector is set with "EU" ON status, when shipment

from factory.

전원입력과 오디오출력 콘넥터입니다.

JPA- 1120A, 1240A의 전면 PCB상의 AN07과 연결하십시오.

바란스오디오 출력 콘넥터입니다.

오디오 레벨은 0dB입니다.

스테레오 L,R오디오 출력 콘넥터입니다.

오디오 레벨은 0dB입니다.

4. 안테나 입력콘넥터(JCDR-10RDS 전용)

안테나단자 악세사리를 후면판넬에 부착 후 연결하십시오.

장시간 사용치 않을시 백업배터리 방전을 방지하기 위하여

배터리 전원을 "OFF"상태로 출하됩니다. 사용하기전에

반드시 "ON"위치로 설정 후 사용하십시오.

6. STEP 변경

External control (외부콘트롤 콘넥터 사용방법)

2 3

ON OFF

BAT SW

이 유니트를 사용하는 지역에 맞게 사용주파수를

선택하는 스위치 입니다

EU 지역 : EU ON (US OFF)

US 지역 : US ON (EU OFF)

* 기본 설정(출하시) EU지역으로 설정되어 있습니다.

Back- up battery is under "OFF" position when shipment

from factory to protect unnecessary discharge.

So, set selector to"ON" before operation.

EU US

AM-200 CD / SMM-05 B

RCS02.01.2013

Technische Daten AM-200 CD / SMM-05 B

Stromversorgung 12 V=

Stromaufnahme 240mA

Ausgangspegel 1V+-2 dB

Rausch- Signalabstand < 60 dB

Kanaltrennung < 50 dB

Klirrfaktor < 0,1 % (1 kHz)

Frequenzbereich 20Hz-20.000Hz (± 3 dB)

Abmessungen(BxHxT) 190x42x183 mm

Gewicht 923 g

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Andere RCS CD-Player Handbücher

RCS

RCS AM-201 CD Bedienungsanleitung

Beliebte CD-Player Handbücher anderer Marken

RCA

RCA RP-7923 Bedienungsanleitung

Pioneer

Pioneer DEH-P3550MP XM Bedienungsanleitung

Philips

Philips AZ1207 Bedienungsanleitung

Philips

Philips CD582 Bedienungsanleitung

Philips

Philips AZ 6821 Bedienungsanleitung

Lasonic

Lasonic MSU-2020 Bedienungsanleitung

THOMSON

THOMSON RCD150 Bedienungsanleitung

Denon

Denon DCD-1420 Bedienungsanleitung

Panasonic

Panasonic SJ-MR100 Bedienungsanleitung

Onkyo

Onkyo DX-7210 Bedienungsanleitung

Sony

Sony MZ-R3 Bedienungsanleitung

Denon

Denon DVM-4800 Bedienungsanleitung

JBL

JBL MR-32 Bedienungsanleitung

RCA

RCA RCD152 Bedienungsanleitung

Technics

Technics SL-PS770A Bedienungsanleitung

Clarion

Clarion compact disc Bedienungsanleitung

Sony

Sony MZ-M10 Bedienungsanleitung

Philips

Philips Expanium AZ 1538 Bedienungsanleitung
