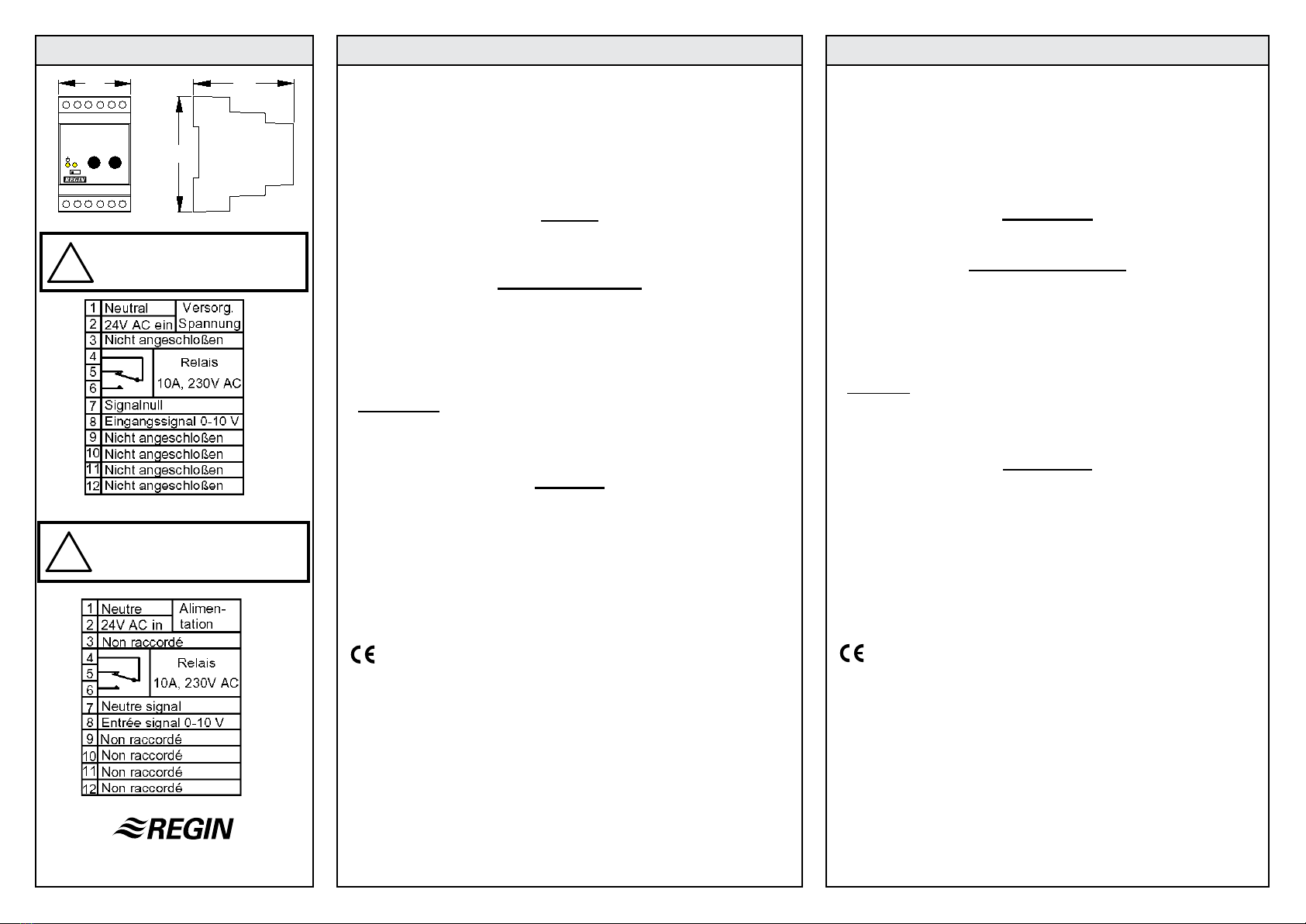

1985C MAR 14
SC1/D
74
85
53
SC1/D
HIGH LOW
POS
NEG
Box 116
428 22 KÅLLERED SWEDEN
Tel +46 (0)31 720 02 00 Fax +46 (0)31 720 02 50
ANWEISUNG INSTRUCTION
Der SC1/D ist ein einstuger Signalwandler welcher ein 0...10V DC Ein-
gangssignal in ein 2-Punkt Ausgangssignal mit einstellbarem Umschaltpunkt
umwandelt. Der SC1/D kann für direkte oder indirekte Aktivierung konguriert
werden. z.B.: Relaisaktivrg. bei steigendem oder fallendem Eingangssignal.
Einbau
Der SC1/D ist zur Hutschienenmontage im Schaltschrank oder Ähnlichem
geeignet.
Technische Daten
Versorgungsspg. 24V AC +/-10%, 50-60Hz
Umgebungstemp. 0...50°C
Lagertemp. -40 - +50°C
Feuchte max 90% RH
Eingang 0...10V DC
Ausgang Wechslerkontakt, 10A (5A) 230V AC.
LED Versorgungsspg. und Relaisaktivierung
Einstellungen
HIGH Obere Schaltspannung, einstellb. 0...10V
LOW Untere Schaltspannung, einstellb. 0...10V
OUTPUT Wahl von positiver oder negativer Logik
Erststart
Überprüfen Sie die Verdrahtung. Wählen Sie mit dem Schalter OUTPUT die
positive oder negative Logik. POS ergibt eine Relaisaktivierung an der ein-
gestellten Spannung am HIGH Poti und Deaktiverung am Wert des LOW Poti.
NEG ergibt eine Relaisaktivierung an der ein-gestellten Spannung am LOW
Poti und Deaktiverung am Wert des HIGH Poti. Stellen Sie HIGH und LOW auf
die gewünschten Umschalt-punkte ein. BEACHTE: HIGH muß immer auf einen
höheren Wert als LOW gestellt werden. Für eine stabile Funktion darf die Dif-
ferenz zw. HIGH und LOW nicht kleiner als 0,1V sein.
Niederspannungs-Richtlinie
Dieses Produkt entspricht den Anforderungen der Niederspannungsrichtlinie
2006/95/EG (LVD) durch Erfüllung der Normen EN 60669-1 und EN 60669-2-1.
Elektromagnetische Verträglichkeit
Dieses Produkt entspricht den Anforderungen der EMV-Richtlinie 2004/108/EG
durch Erfüllung der Normen EN 61000-6-1 und EN 61000-6-3.
RoHS
Diese Produkt entspricht den Anforderungen der Richtlinie 2011/65/EU des
europäischen Parlamentes und des Rates.
Signalwandler, einstug Ein-Aus
mit einstellbarem Diferential
Wichtig: Lesen Sie diese Anweis-
ung vor Montage und Anschluß
des Produktes
Lisez ces instructions avant de
procéder à l’assemblage et au rac-
cordement
Le régulateur SC1/D est un régulateur qui transforme un signal d’entrée
0…10V en un contact sec inverseur pour une valeur réglable. Il peut fonc-
tionner en mode direct ou indirect cad: le relais est activé en élévation de
signal ou en diminution de signal.
Installation
Placer le régulateur sur un rail DIN dans une armoire.
Donnee techniques
Alimentation 24VAC +/-10% 50.60Hz.
Température d’utilisation 0-50°C.
Température de stockage -40.+50°C.
Humidité d’utilisation 90% HR maximum.
Signal d’entrée 0…10V DC.
Contact Inverseur 10A (5A) 230V AC.
LED Alimentation, Activation relais.
Réglages :
HIGH: Basculement haut réglable de 0 à 10V.
LOW: Basculement bas réglable de 0 à 10V.
OUTPUT: Choix du fonctionnement logique positif ou négatif.
Démarrage
Vérier que les raccordements électriques sont réalisés correctement.
A l’aide du sélecteur OUTPUT choisissez le type de fonctionnement désiré :
POS : Le relais sera activé à la valeur réglée sur le bouton HIGH et désac-
tivé à la valeur réglée sur le bouton LOW. NEG : Le relais sera activé à la
valeur réglée sur le bouton LOW et désactivé à la valeur réglée sur le bou-
ton HIGH.Choisissez les valeurs hautes et basse pour l’activation du relais
N.B. : Le potentiomètre HIGH doit toujours etre réglé sur une valeur supé-
rieure choisie sur le potentiomètre LOW. Pour un fonctionnement stable du
relais, l’écart entre les deux valeurs choisies doit être supérieure à 0.1V.
Directive basse tension (BT)
Ce produit répond aux exigences de la directive 2006/95/CE du Parle-
ment européen et du Conseil (BT) au travers de la conformité aux normes
EN 60669-1 et EN 60669-2-1. Il porte le marquage CE.
Directive compatibilité électromagnétique (CEM)
Ce produit répond aux exigences de la directive 2004/108/CE du Parle-
ment européen et du Conseil (CEM) au travers de la conformité aux normes
EN 61000-6-1 et EN 61000-6-3.
RoHS
Ce produit répond aux exigences de la directive 2011/65/UE du Parlement
européen et du Conseil.
Convertisseur de signal 0…10V en
marche / arrêt
