Renkforce 1429366 Bedienungsanleitung
Bedienungsanleitung
RS2W Funk-Messanzeige/Thermostat
Best.-Nr. 1429366 Seite 2 - 18
Operating Instructions
RS2W Wireless meter display/ thermostat
Item No. 1429366 Page 19 - 35
Mode d’emploi
Afcheur de mesure sans l/thermostat RS2W
N° de commande 1429366 Page 36 - 52
Gebruiksaanwijzing
RS2W Draadloze Weergave Meetwaarden/Thermostaat
Bestelnr. 1429366 Pagina 53 - 69
Inhaltsverzeichnis
Seite
1. Einführung...........................................................................................................................3
2. Symbol-Erklärung................................................................................................................3
3. Bestimmungsgemäße Verwendung ....................................................................................4
4. Produktbeschreibung ..........................................................................................................4
5. Lieferumfang .......................................................................................................................4
6. Sicherheitshinweise.............................................................................................................5
7. Batterie-/Akku-Hinweise......................................................................................................6
8. Batterien einlegen ...............................................................................................................7
9. Bedienelemente ..................................................................................................................8
a) Funk-Messanzeige/Thermostat....................................................................................8
b) Funk-Messschaltsteckdose..........................................................................................8
10. Grundsätzliche Hinweise zum Betrieb.................................................................................9
a) Uhrzeit und Wochentag einstellen................................................................................9
b) Funk-Messanzeige/Thermostat mit Funk-Messschaltsteckdose binden....................10
c) Bindung einer Funk-Messschaltsteckdose löschen ...................................................11
d) Funk-Messschaltsteckdose auswählen......................................................................11
e) Funk-Messschaltsteckdose manuell ein- bzw. ausschalten.......................................11
f) Reset der Verbrauchsanzeige zu einer Funk-Messschaltsteckdose .........................11
11. Programmierhinweise........................................................................................................12
a) Betriebsart „Kühlen“ oder „Heizen“.............................................................................12
b) Betriebsart „24 Stunden Temperaturkontrolle“ ...........................................................12
c) Betriebsart „Temperaturkontrolle in Zeitfenstern“.......................................................14
d) Zeitfenster überschreiben...........................................................................................16
e) Zeitfenster löschen.....................................................................................................16
12. Aufsteller und Montagehaken............................................................................................16
2
1. Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Bedienungsanleitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinwei-
se zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses
Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum
Nachlesen auf!
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: www.conrad.de/kontakt
Österreich: www.conrad.at
www.business.conrad.at
Schweiz: www.conrad.ch
www.biz-conrad.ch
2. Symbol-Erklärung
Das Symbol mit dem Ausrufezeichen weist Sie auf besondere Gefahren bei Handha-
bung, Betrieb oder Bedienung hin.
Das Pfeil-Symbol steht für spezielle Tipps und Bedienhinweise.
13. Entsorgung........................................................................................................................17
a) Produkt.......................................................................................................................17
b) Batterien/Akkus..........................................................................................................17
14. Konformitätserklärung (DOC) ...........................................................................................17
15. Technische Daten..............................................................................................................18
Seite
3
3. Bestimmungsgemäße Verwendung
Das RS2W Funk-Messanzeige/Thermostat (Best.-Nr. 1429366) steuert und misst in Verbin-
dung mit der RS2W Funk-Messschaltsteckdose (Best.-Nr. 1429367) den Stromverbrauch der
angeschlossenen Geräte und zeigt hierzu auch verschiedene Messwerte an. Das RS2W Funk-
Messanzeige/Thermostat wird mit Batterien betrieben.
Eine andere Energieversorgung darf nicht verwendet werden. Eine andere Verwendung, als
zuvor beschrieben, führt zur Beschädigung des Produktes und ist überdies mit Gefahren, z.B.
Kurzschluss, Brand etc. verbunden.
4. Produktbeschreibung
Das RS2W Funk-Messanzeige/Thermostat wird mit zwei Batterien der Größe AAA/Micro betrie-
ben und steuert bis zu drei RS2W Funk-Messschaltdosen. Zusätzlich können mit diesem Gerät
verschiedene Messwerte (Strom, Spannung, Watt) abgelesen werden. Diese Werte werden von
der Funk-Messschaltsteckdose ermittelt und an das RS2W Funk-Messanzeige/Thermostat per
Funk übertragen. Es sind auch verschiedene Automatik-Programme einstellbar.
In dieser Anleitung wird die Bedienung sowohl von dem RS2W Funk-Messanzeige/Thermostat als
auch von der RS2W Funk-Messschaltsteckdose beschrieben. Die RS2W Funk-Messschaltsteck-
dose (Best.-Nr. 1429367) gehört nicht zum Lieferumfang und muss gesondert erstanden werden.
5. Lieferumfang
• Funk-Messanzeige/Thermostat
• 2 Batterien Typ AAA/Micro
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/
downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen
Sie die Anweisungen auf der Webseite.
4
6. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht
werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen
wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße
Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden,
übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/
Garantie.
• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/
oder Verändern des Produkts nicht gestattet.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Platzieren Sie das
Produkt so, dass es von Kindern nicht erreicht werden kann.
• Das Produkt darf nur in trockenen, geschlossenen Innenräumen betrieben wer-
den, es darf nicht feucht oder nass werden!
• Das Produkt darf keinen extremen Temperaturen, direktem Sonnenlicht oder star-
ken Vibrationen ausgesetzt werden. Halten Sie das Produkt fern von starken Ma-
gnetfeldern, wie in der Nähe von Maschinen, Elektromotoren oder Lautsprechern.
• Der Betrieb in Umgebungen mit hohem Staubanteil, mit brennbaren Gasen,
Dämpfen oder Lösungsmitteln ist nicht gestattet. Es besteht Explosions- und
Brandgefahr!
• Verwenden Sie dieses Produkt nicht in Krankenhäusern oder medizinischen Ein-
richtungen. Obwohl der Sender nur relativ schwache Funksignale aussenden,
könnten diese dort zu Funktionsstörungen von lebenserhaltenden Systemen füh-
ren. Gleiches gilt möglicherweise in anderen Bereichen.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses kann für Kinder
zu einem gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
5
7. Batterie-/Akku-Hinweise
• Batterien/Akkus gehören nicht in Kinderhände.
• Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass
diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines
Verschluckens sofort einen Arzt auf.
• Tauschen Sie leere Batterien/Akkus rechtzeitig aus, da leere oder überalterte Bat-
terien/Akkus auslaufen können.
• Ausgelaufene oder beschädigte Batterien/Akkus können bei Berührung mit der
Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete
Schutzhandschuhe.
• Aus Batterien/Akkus auslaufende Flüssigkeiten sind chemisch sehr aggressiv.
Gegenstände oder Oberächen, die damit in Berührung kommen, können teils
massiv beschädigt werden. Bewahren Sie Batterien/Akkus deshalb an einer ge-
eigneten Stelle auf.
• Batterien/Akkus dürfen nicht kurzgeschlossen, zerlegt oder ins Feuer geworfen
werden. Es besteht Explosionsgefahr!
• Herkömmliche nicht wiederauadbare Batterien dürfen nicht aufgeladen werden,
Explosionsgefahr!
• Mischen Sie niemals Batterien mit Akkus.
• Mischen Sie keine Batterien/Akkus mit unterschiedlichem Zustand (z.B. volle und
halbvolle Batterien).
• Wechseln Sie immer den ganzen Satz Batterien/Akkus aus.
• Achten Sie beim Einlegen der Batterien/Akkus auf die richtige Polung (Plus/+ und
Minus/- beachten).
Ein Betrieb des Produkts mit Akkus ist möglich. Allerdings nimmt durch die geringere
Spannung (Batterie = 1,5 V, Akku = 1,2 V) die Betriebsdauer und der Displaykontrast
stark ab.
Wir empfehlen deshalb, ausschließlich hochwertige Alkaline-Batterien zu verwenden
und keine Akkus.
6
8. Batterien einlegen
Öffnen Sie das Batteriefach vom Messanzeige/Ther-
mostat, in dem Sie die Lasche am Batteriefachdeckel
vorsichtig nach unten drücken und den Deckel abhe-
ben. Legen Sie jetzt die Batterien aus dem Lieferum-
fang polungsrichtig ein. Beachten Sie hierzu die Sym-
bole im Batteriefach.
Ein Betrieb des Funk-Messanzeige/Ther-
mostaten mit Akkus wird wegen der gerin-
geren Zellenspannung (Batterie = 1,5 V,
Akku = 1,2 V) und der Selbstentladung von
Akkus nicht empfohlen.
Bei einem Batteriewechsel bleiben die
Verbindungsdaten (Binding) zu den Funk-
Messschaltsteckdosen als auch program-
mierte Zeitfenster erhalten. Die Uhrzeit
muss jedoch neu programmiert werden.
Die Batterie-Lebensdauer beträgt ca. 1 Jahr. Ein Batteriewechsel muss dann erfolgen,
wenn die Displayanzeige schwächer und unscharf wird. Wechseln Sie spätestens
jetzt die Batterien, da nicht nur die Lesbarkeit des Displays sondern möglicherweise
auch die Funk-Reichweite/Funktion eingeschränkt ist. Als Ersatzbatterie empfehlen
wir hochwertige Alkaline-Batterien.
Bild 1
7
9. Bedienelemente
a) Funk-Messanzeige/Thermostat
1 Display
2 +/ON-Taste
3 FUNC (Funktions-) Taste
4 -/OFF-Taste
5 Messöffnung für Temperatursensor
b) Funk-Messschaltsteckdose
1 Netzanschluss
2 Programmiertaste/man. Ein-Ausschalten
3 Schaltsteckdose
Die RS2W Funk-Messschaltsteckdose
(Best.-Nr. 1429367) gehört nicht zum Lie-
ferumfang und muss gesondert erstanden
werden.
Bild 2
Bild 3
8
10. Grundsätzliche Hinweise zum Betrieb
a) Uhrzeit und Wochentag einstellen
• Drücken Sie an der betriebsbereiten Funk-Mess-
anzeige/Thermostat die Taste „FUNC“, bis Sie im
Display links oben „Meter“ sehen. Drücken Sie jetzt
die Taste „FUNC“ für mehr als drei Sekunden.
• Jetzt blinkt die Anzeige für den Wochentag. Drü-
cken Sie die Taste „+/ON“ oder „-/OFF“ so lange,
bis der richtige Tag eingestellt ist.
• Drücken Sie jetzt die Taste „FUNC“ erneut. Nun
blinkt die Stundenanzeige im Display. Stellen Sie
durch Drücken der Taste „+/ON“ oder „-/OFF“ die
richtige Stundenzahl ein.
• Drücken Sie jetzt die Taste „FUNC“ erneut. Nun
blinkt die Minutenanzeige im Display. Stellen Sie
durch Drücken der Taste „+/ON“ oder „-/OFF“ die
richtige Minutenzahl ein.
• Drücken Sie jetzt die Taste „FUNC“ erneut. Die Ein-
stellung von Wochentag und Uhrzeit ist beendet.
In manchen Ländern wird im Frühling die Uhrzeit von Winter- auf Sommerzeit und
im Herbst von Sommer- auf Winterzeit umgestellt. Das Funk-Messanzeige/Thermos-
tat muss in diesem Fall bezüglich der Uhrzeit jedesmal manuell auf die aktuelle Zeit
umgestellt werden. Beachten Sie hierbei auch, ob eventuell eingestellte Zeitfenster
(siehe Kapitel 10) noch korrekt bzw. sinnig sind.
Bild 4
9
b) Funk-Messanzeige/Thermostat mit Funk-Messschaltsteckdose
binden
Es können bis zu drei Messschaltsteckdosen an ein Funk-Messanzeige/Thermostat
gebunden werden.

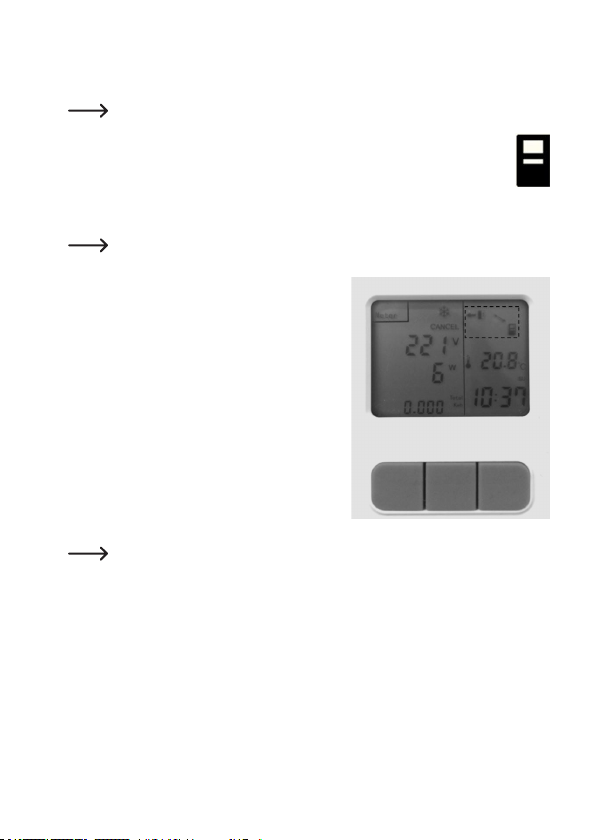

Drücken Sie an dem betriebsbereiten Funk-Messanzeige/Thermostat die Taste
„FUNC“, bis Sie im Display links oben „Meter“ sehen. Drücken Sie jetzt die Taste
„+/ON“ für mehr als zwei Sekunden. Das Symbol für die Schaltsteckdose beginnt
zu blinken.
Werden nachfolgend keine weiteren Eingaben getätigt, schaltet das Gerät nach ca.
20 Sekunden wieder in die Standard-Anzeige zurück.
Stecken Sie jetzt eine Messschaltsteckdose (Best.-Nr.
1429367; nicht im Lieferumfang) in eine geeignete
Netzsteckdose. Das Relais in der Schaltsteckdose
klickt und die rote Funktionsanzeige in der Program-
miertaste leuchtet. Drücken Sie jetzt für mehr als drei
Sekunden die Programmiertaste (siehe Bild 3, Pos. 2)
an der Schaltsteckdose. Das Binden ist erfolgreich
beendet, wenn das Symbol der Schaltsteckdose nicht
mehr im Display blinkt. Dieses erfolgreiche Binden
wird auch dadurch angezeigt, dass zwischen dem
Symbol der Schaltsteckdose und dem ausgewählten
Kanal eine „optische“ Verbindung (Pfeil - siehe Bild 6)
angezeigt wird.
Zum Binden der beiden Geräte müssen diese in unmittelbarer Nähe zueinander sein.
Der Ort, an dem dieses Binding stattndet, sollte möglichst frei von Funk-Störquellen
sein. Als besonders starke Störquellen sind Geräte zu betrachten, die auf der Sende-
frequenz 868 MHz betrieben werden (meist sind dies Funk-Kopfhörer, Funk-Wetter-
stationen etc.).
Die Funk-Reichweite im Freifeld beträgt ca. 150 Meter. Innerhalb von Gebäuden wird
diese Reichweite deutlich verkürzt, ist jedoch in den meisten Fällen immer noch aus-
reichend für einen sicheren Betrieb.
Mit der Programmiertaste der Messschaltsteckdose (siehe Bild 3, Pos. 2) kann durch
kurzes Drücken die Schaltsteckdose auch manuell ein- bzw. ausgeschaltet werden.
Die Schaltsteckdose ist eingeschaltet, wenn die Funktionsanzeige leuchtet.
Bild 5
Bild 6
10
Andere Handbücher für 1429366
1
Inhaltsverzeichnis
Sprachen:
Andere Renkforce Thermostat Handbücher
Beliebte Thermostat Handbücher anderer Marken
EWELLY
EWELLY EW-181 Bedienungsanleitung
Prolon
Prolon T1100 Montageanleitung
Computherm
Computherm Q20 Bedienungsanleitung
Heatmiser
Heatmiser neoStat Bedienungsanleitung
Aube Technologies
Aube Technologies TH111GFCI-NP 240 VCA Bedienungsanleitung
Mars
Mars HEAT CONTROLLER IR Wireless Thermostat Bedienungsanleitung
