Ricoo TS2211 Bedienungsanleitung

English

Deutsch

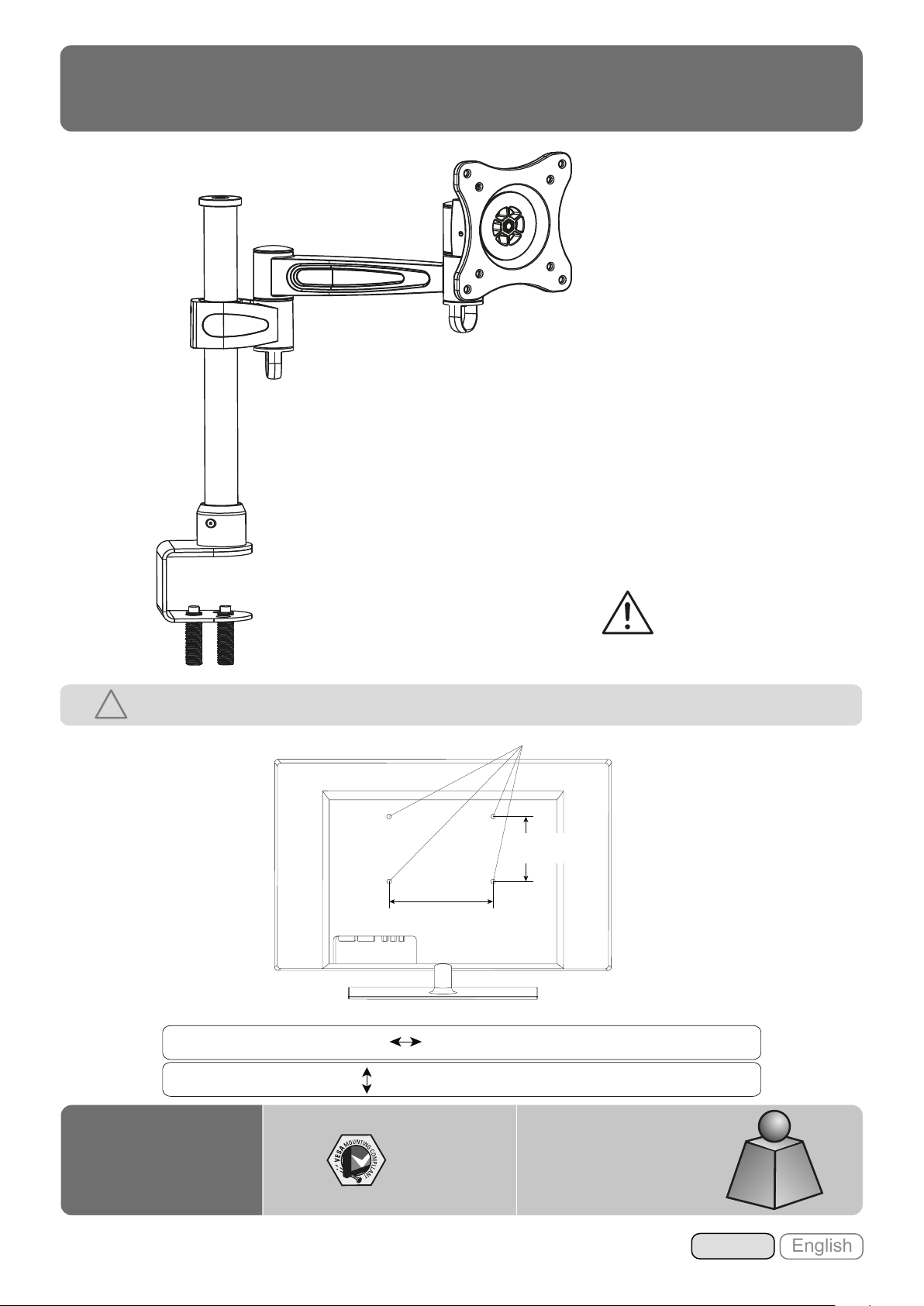

Schwenkbare Tischhalterung

MONTAGEANLEITUNG

v.17.01

ACHTUNG: NIEMALS DAS MAXIMAL

ZULÄSSIGE BELASTUNGSGEWICHT

ÜBERSCHREITEN. MISSACHTUNG

KANN ZU SACHSCHÄDEN ODER

SCHWEREN VERLETZUNGEN FÜHREN!

Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den VESA -Befestigungslöchern

an Ihrem Bildschirm!

Horizontal / Waagerecht

Vertikal /

Senkrecht

Diese Wandhalterung unterstützt folgende Lochabstände:

Horizontal / Wageerecht

Vertikal / Senkrecht

75mm, 100mm

VESA Befestigungslöcher

Bildschirm Rückseite

TS2211

75x75

100x100

15kg

(33lbs)

MAX

English

Deutsch

ACHTUNG: Lesen Sie die gesamte Bedienungsanleitung durch, bevor Sie mit der Montage beginnen.

WARNUNG

• Beginnen Sie nicht mit der Montage, bis Sie alle Anweisungen und Warnungen, welche in dieser

Montageanleitung vorhanden sind, durchgelesen und verstanden haben. Wenn Sie Fragen zu den

Anweisungen oder Warnungen haben, kontaktieren Sie bitte Ihren Händler.

• Dieses Produkt darf NUR, wie in dieser Anleitung beschrieben, installiert und verwendet werden.

Unsachgemäße Installation dieses Produkts kann Schäden verursachen oder zu schweren Verletzungen

führen.

• Dieser Artikel darf nur vom Fachpersonal montiert / installiert werden.

• Stellen Sie sicher, dass die Anbauﬂäche das Gesamtgewicht von diesem Produkt inkl. aller angeschlos-

sener Komponente sicher tragen kann.

• Verwenden Sie immer eine technische Vorrichtung oder lassen Sie sich von einer zweiten Person unter-

stützen, wenn Sie die Konstruktion oder angeschlossene Komponente heben oder ausrichten möchten.

• Ziehen Sie die Schrauben fest an, jedoch nicht überziehen / überdrehen. Überziehung der Schrauben

kann zu Schäden an der Konstruktion führen und reduziert die Haltbarkeit der gesamten Konstruktion.

• Dieses Produkt ist nur für den Innenbereich gedacht. Verwendung dieses Produkts im Freien kann zu

Produkt- und Personenschäden führen.

• Aufgrund zahlreicher Bildschirm-Bauarten auf dem Markt, können wir unser

Bildschirm-Montagematerial für die Frontplatte nicht auf jedes Bildschirm-Modell abstimmen. Deshalb

kann es vorkommen, dass unsere mitgelieferten Schrauben, trotz Vielfalt, für Ihren Fernseher eventuell

zu kurz oder zu lang sein können. Wir bitten um Ihr Verständnis, dass wir aufgrund vieler

Bildschirm-Modelle bzw. -Hersteller nicht alle Möglichkeiten abdecken können.

• Stellen Sie vor und während der Bildschirmmontage sicher, dass weder Sie noch andere Personen

verletzt werden und keine Gegenstände beschädigt werden. Holen Sie sich im Zweifelsfall Beratung bei

einem Fachmann.

• Stellen Sie ebenfalls sicher, dass Sie und eventuelle Mithelfer oder beauftragte Personen vor der

Montage die Montageanleitung, so wie diese Warnhinweise zur Kenntnis genommen haben.

• Dieses Produkt darf nicht an Tischen mit Tischplatten aus Glas oder sonstigen Glasplatten /

Glasoberﬂächen installiert werden!

English

Deutsch

M5x14 (x4)

M-B

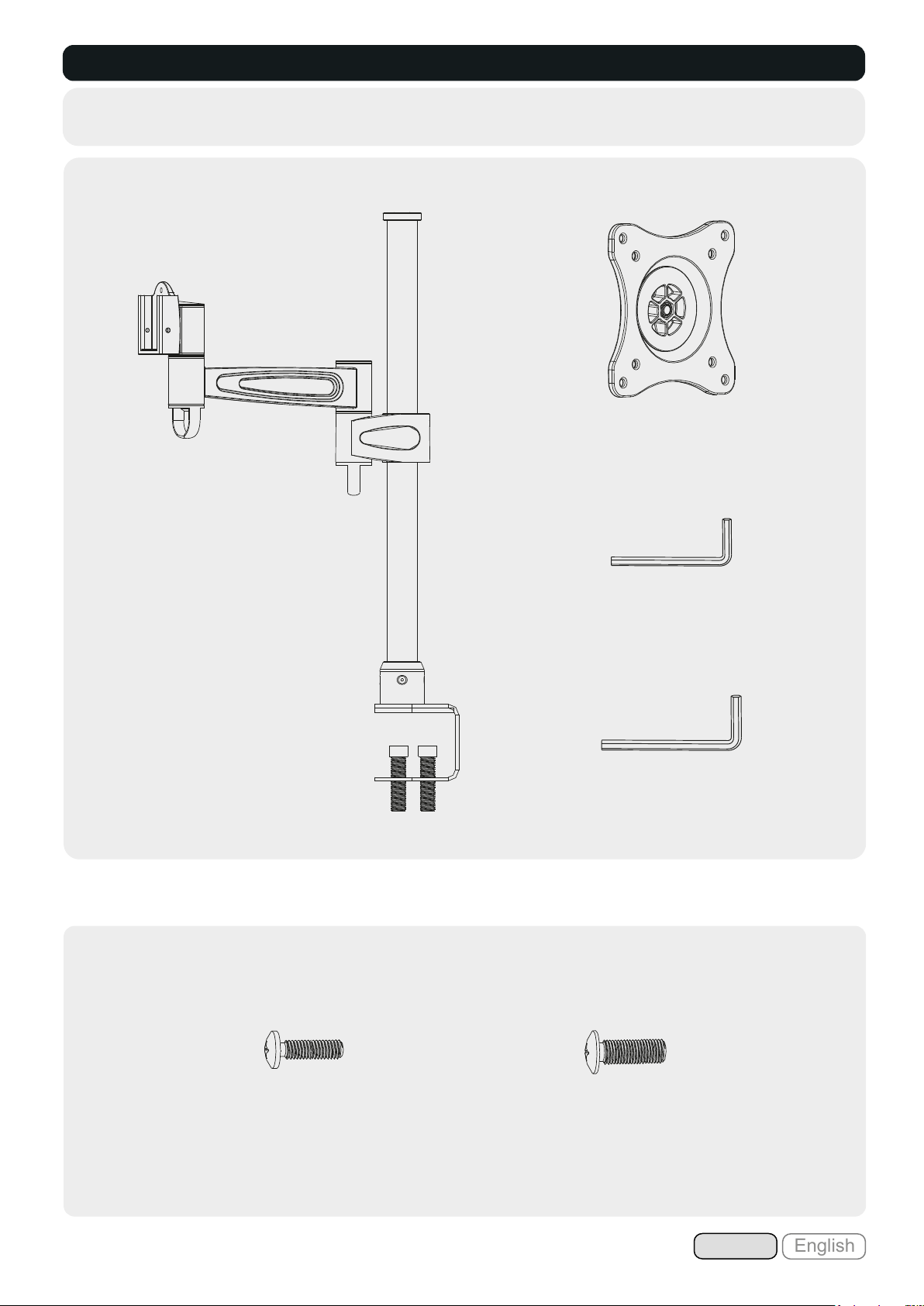

Lieferumfang

WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei

sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie Ihren Händler.

Paket M

B (x1)

5mm Inbusschlüssel (x1)

6mm Inbusschlüssel (x1)

A (x1)

M4x14 (x4)

M-A

English

Deutsch

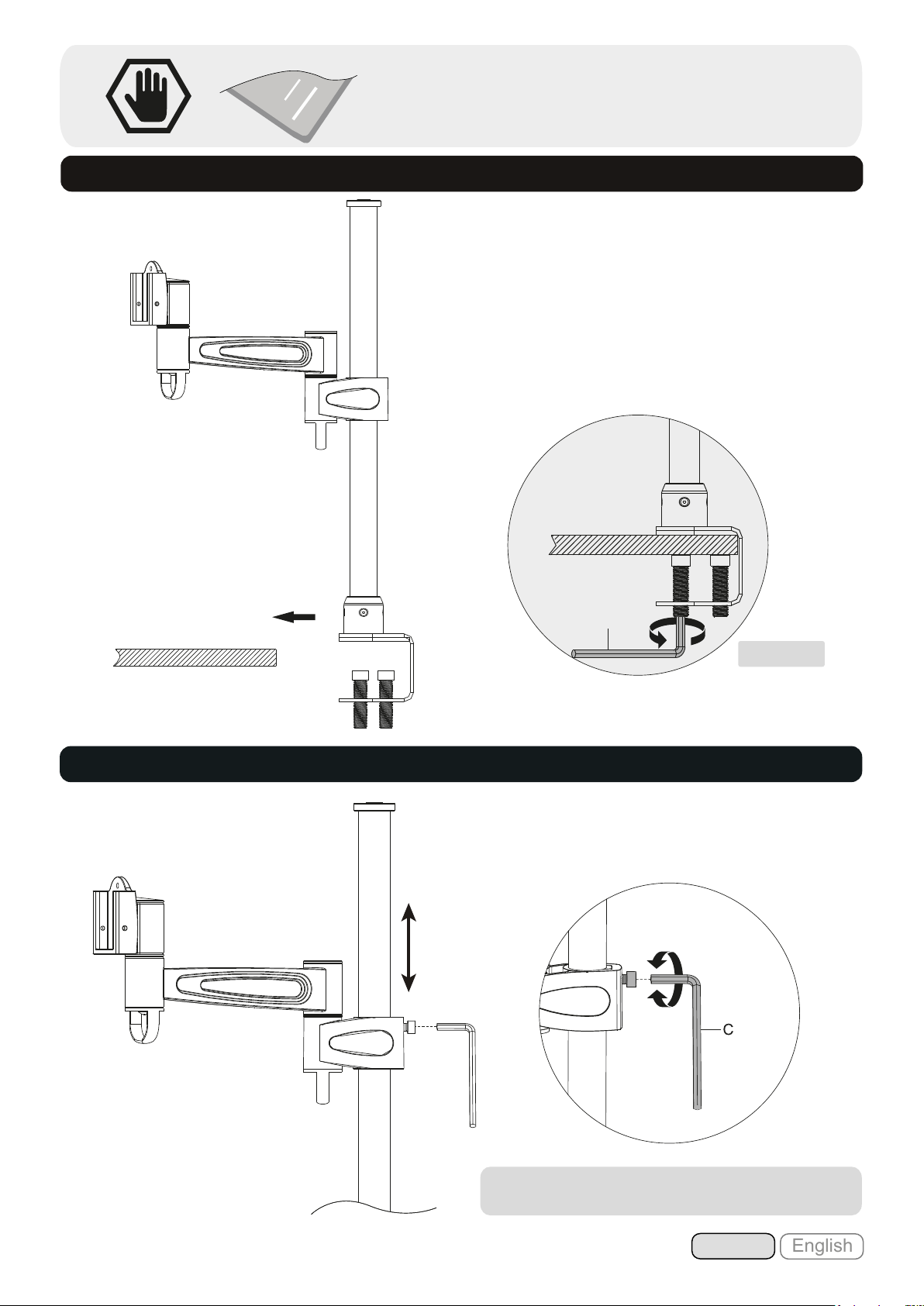

Schritt 1

Glasplatte

Schritt 2

Lösen Sie die Schraube um Halterung in eine gewünschte

Position einzustellen und ziehen Sie die Schraube fest an.

festziehen

Dieses Produkt darf nicht an Tischen mit Tischplatten aus

Glas oder sonstigen Glasplatten / Glasoberﬂächen

installiert werden!

English

Deutsch

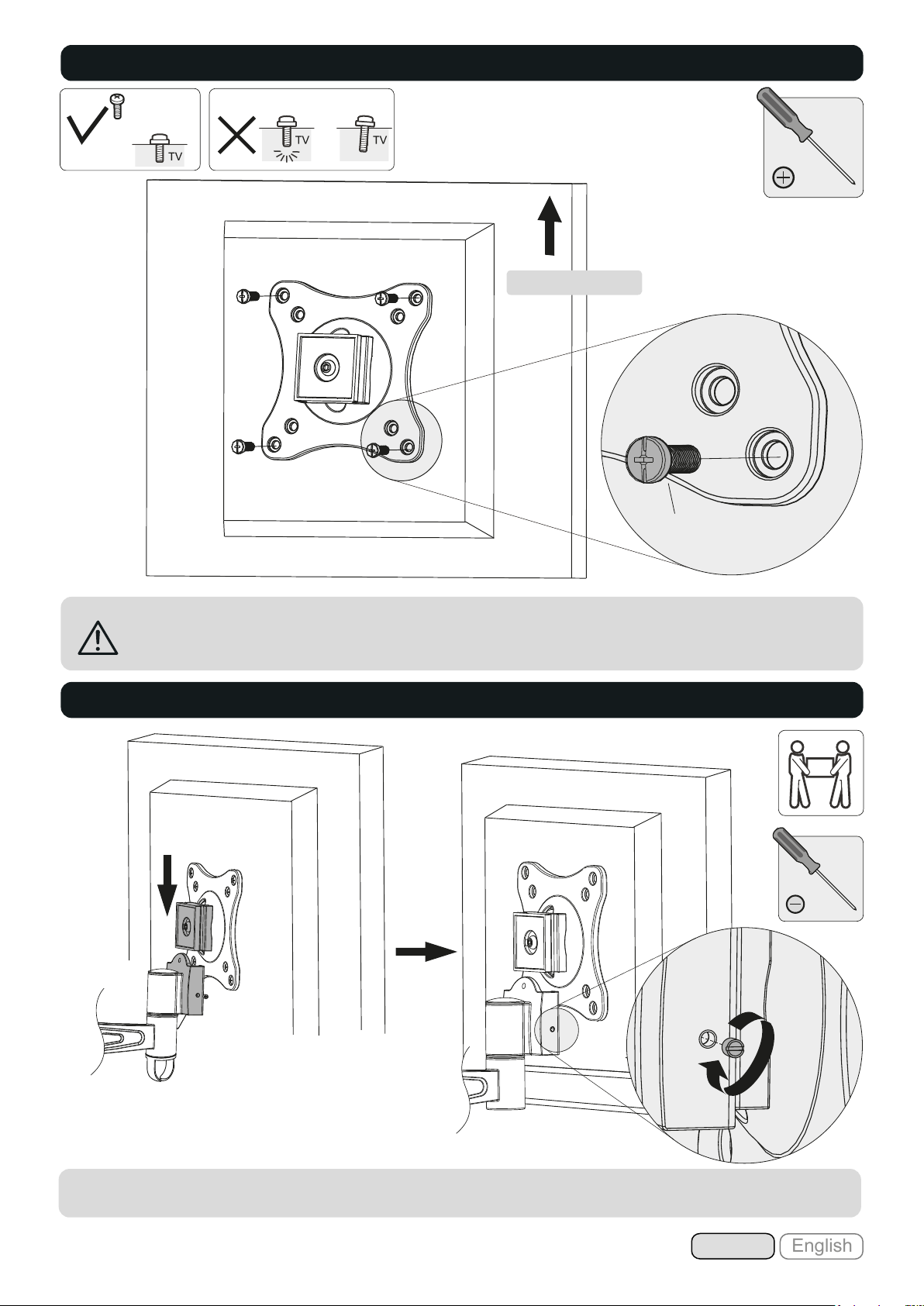

Schritt 3

Schritt 4

M-A/M-B

Oberseite des TVs

- Montieren Sie die Frontplatte am Monitor.

- Fixieren Sie die Frontplatte mit Hilfe von den dazugehörigen Schrauben.

Ziehen Sie alle Schrauben nach. ACHTUNG: Nicht überziehen!

Heben Sie den Monitor inkl. montierter Frontplatte an und hängen diese in das Grundgerüst der Halterung ein.

Fixieren Sie die Frontplatten mit Schrauben.

English

Deutsch

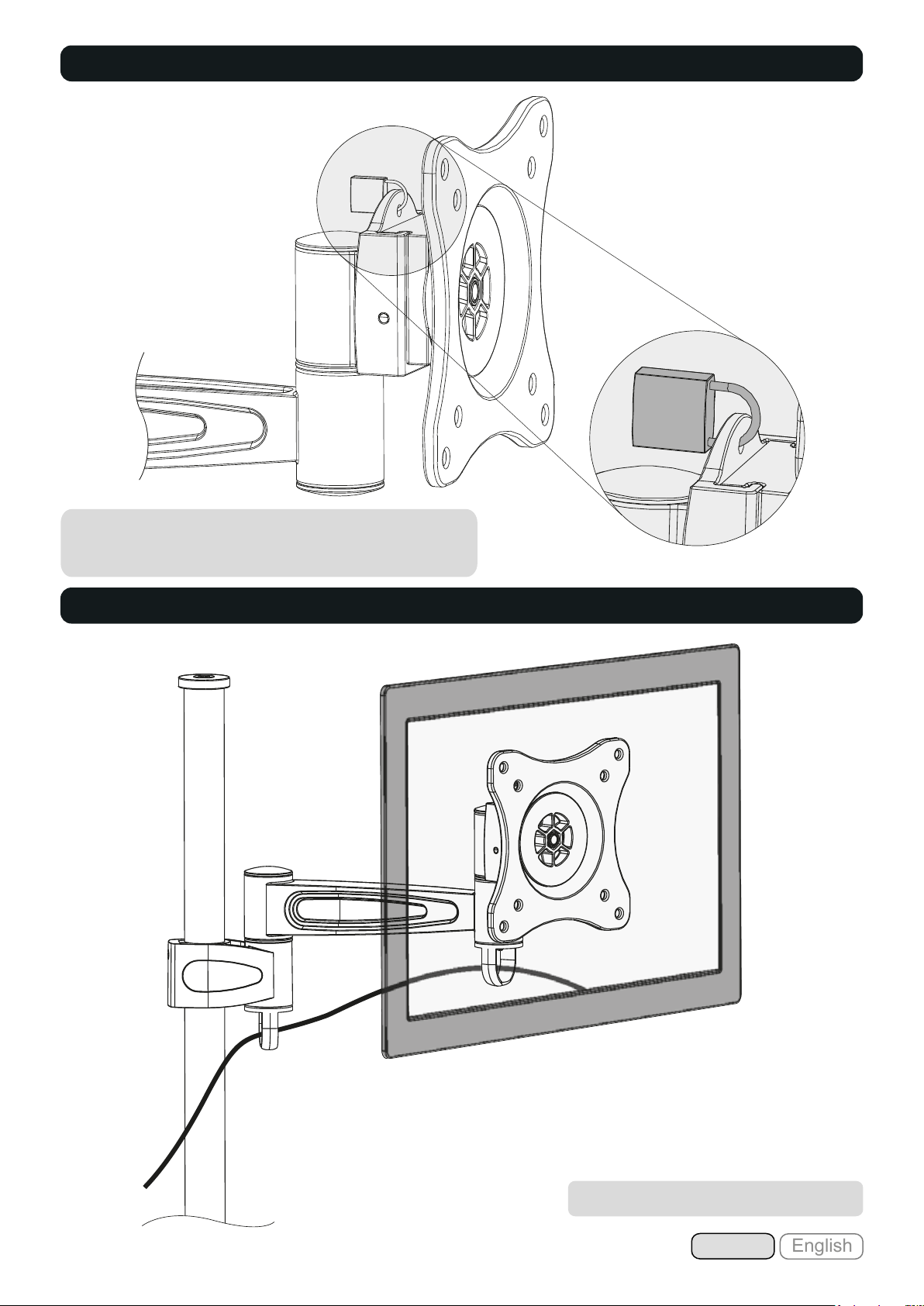

Sie können die Halterung wie abgebildet mit einem Vorhängeschloss

gegen Diebstahle sichern.

(Vorhängeschloss ist im Lieferumfang nicht enthalten)

Führen Sie die Kabel durch die Führungsbügel.

Schritt 6

Schritt 5 (optional)

English

Deutsch

180

+15

-15

Fertig

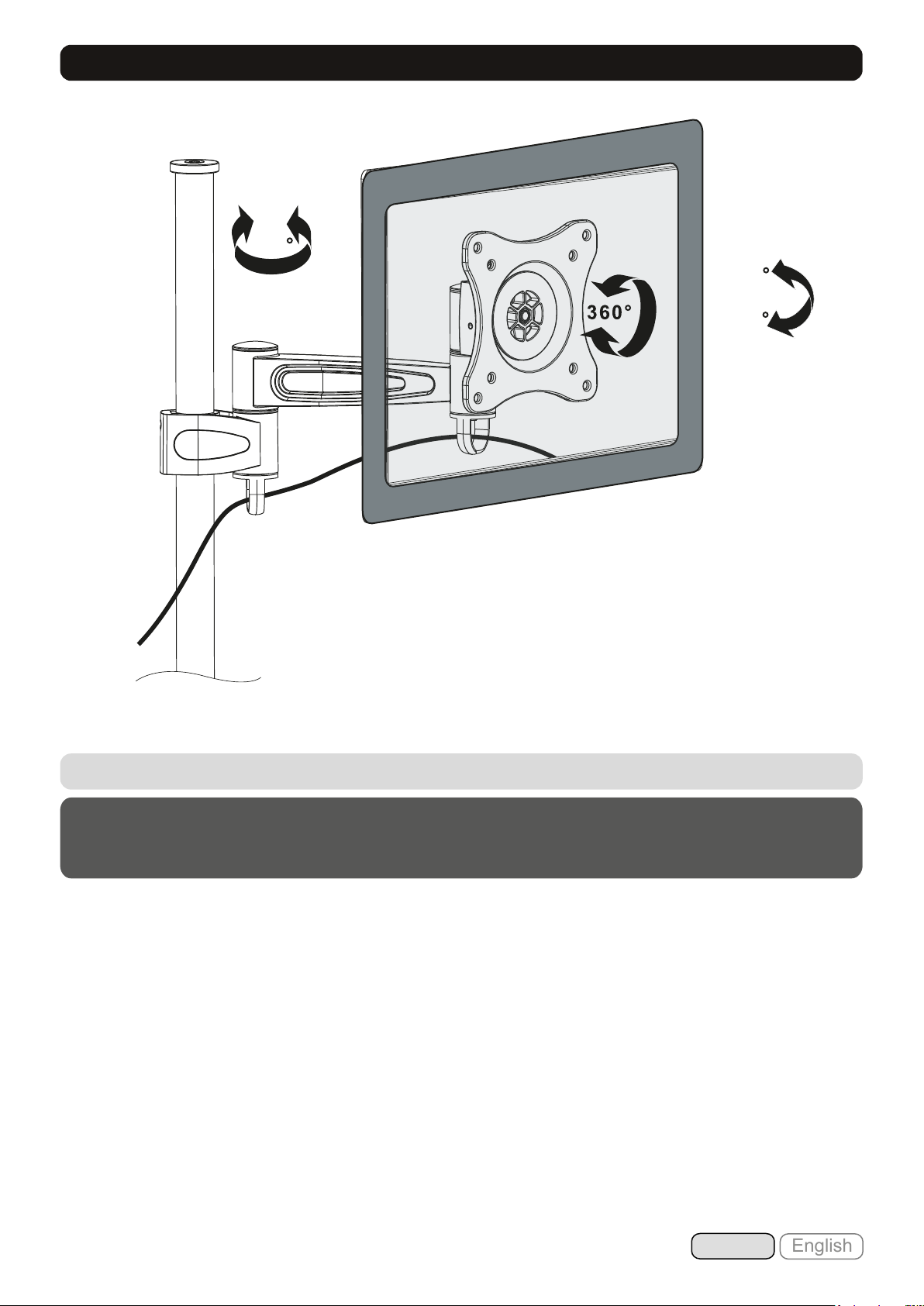

Die Tischhalterung kann um 180° geschwenkt, um +/-15° geneigt oder um 360° gedreht werden.

Wartung

• Prüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob alle Schrauben an dem Produkt fest

angezogen sind.

• Bei Fragen kontaktieren Sie Ihren Händler.

8English

Deutsch

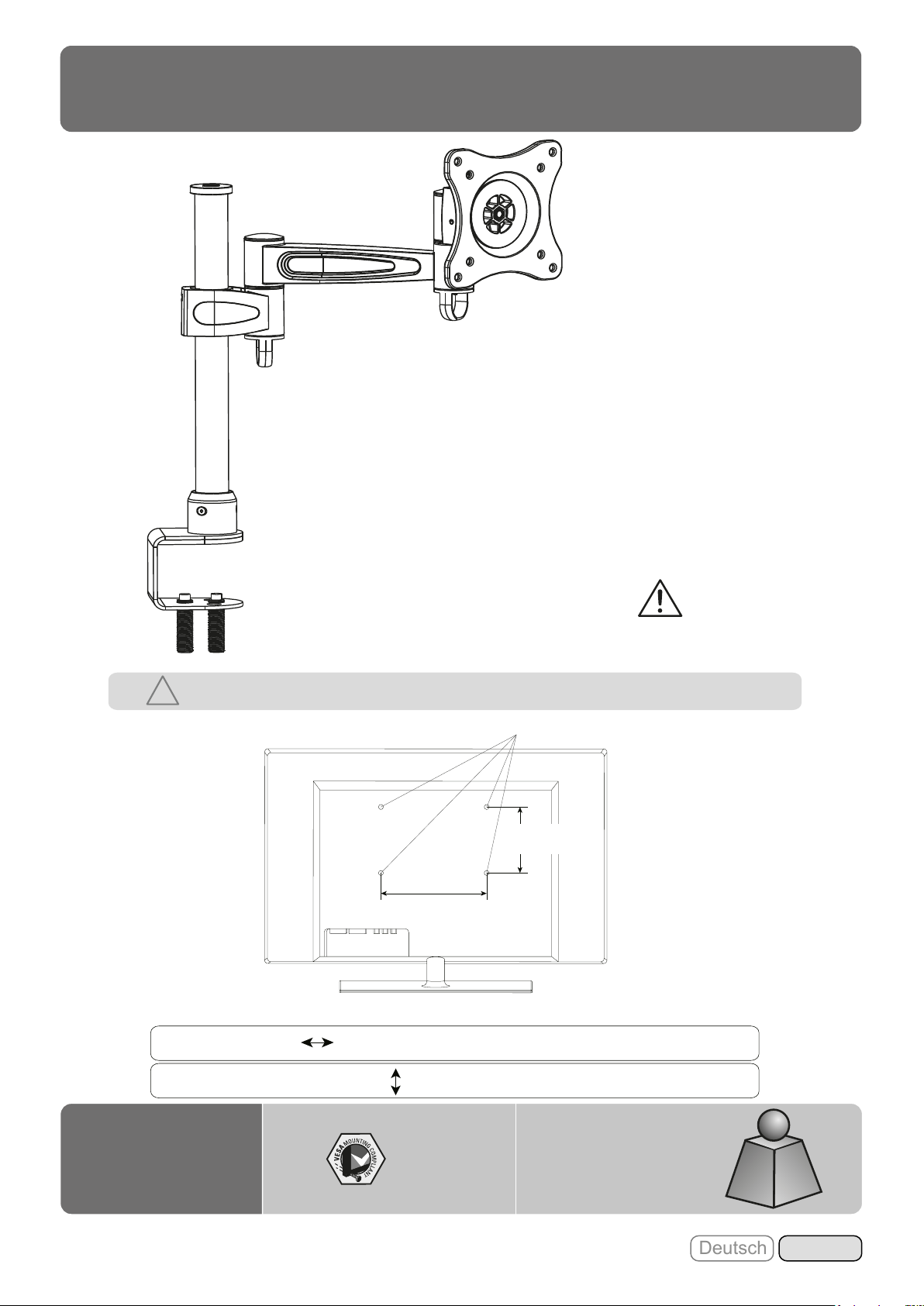

INSTALLATION MANUAL

v.17.01

Full-motion Desk Mount

CAUTION: DO NOT EXCEED

RATED LISTED WEIGHT. SERIOUS

INJURY OR PROPERTY DAMAGE

MAY OCCUR!

VESA Mounting holes

Display back

Please check BEFORE installation distance between VESA mounting holes on your display!

Horizontally

Vertical /

Perpendicularly

This wall mount supports the following distance between holes:

Horizontally

Vertical / Perpendicularly

75mm, 100mm

TS2211

75x75

100x100

15kg

(33lbs)

MAX

9English

Deutsch

NOTE: Read the entire instruction manual before you start installation and assembly.

WARNING

• Do not begin the installation until you have read and understood all the instructions and

warnings contained in this installation sheet. If you have any questions regarding any of

the instructions or warnings, please contact your local distributor.

• This product was designed to be installed and used ONLY as specified in this manual.

Improper installation of this product may cause damage or serious injury.

• Make sure that the supporting surface will safely support the combined weight of the

equipment and all attached hardware and components.

• Always use an assistant or mechanical lifting equipment to safely lift and position the

equipment.

• Tighten screws firmly, but do not over tighten. Over tightening can cause damage the

items, this greatly reduces their holding power.

• This product is intended for indoor use only. Using this product outdoors could lead to

product failure and personal injury.

• By reason of large television construction types on the market, we can’t adjust our

screen installation materials for the wall mount for each screen type. Therefore it is

possible that the screws which are numerously delivered don’t fit with your TV. We ask for

your understanding that we can’t cover up all possibilities of many screen types.

• Make sure that before and after the installation of the screen and the mount bracket

neither you nor somebody else can be injured and other objects can be damaged. In case

of doubt request for help from an expert.

• Make also sure that you and optionally the co-helper or representatives have registered

the mounting instructions before the installation and also the warning notice.

• This product should not be installed at tables with table tops made of glass or

other glass plates / glass surfaces!

10 English

Deutsch

Component Checklist

IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation.

If any parts are missing or faulty, telephone your local distributor for a replacement.

M5x14 (x4)

M-B

B (x1)

5mm Allen key (x1)

6mm Allen key (x1)

A (x1)

M4x14 (x4)

M-A

Package M
