INDICE

1. DESCRIZIONE DEL BRUCIATORE . . . 1

1.1 Materiale a corredo . . . . . . . . . . . . . . . . 1

2. DATI TECNICI. . . . . . . . . . . . . . . . . . . . 2

2.1 Dati tecnici . . . . . . . . . . . . . . . . . . . . . . 2

2.2 Dimensioni . . . . . . . . . . . . . . . . . . . . . . 2

2.3 Campo di lavoro . . . . . . . . . . . . . . . . . . 2

3. INSTALLAZIONE . . . . . . . . . . . . . . . . . 3

3.1 Fissaggio alla caldaia . . . . . . . . . . . . . . 3

3.2 Posizionamento sonda elettrodo . . . . . . 4

3.3 Linea di alimentazione gas . . . . . . . . . . 4

3.4 Collegamenti elettrici. . . . . . . . . . . . . . . 5

3.4.1 Collegamenti elettrici standard . . . . . . . 5

3.4.2 Collegamenti elettrici con controllo 

tenuta valvole . . . . . . . . . . . . . . . . . . . . 6

4. FUNZIONAMENTO . . . . . . . . . . . . . . . . . 6

4.1 Regolazione della combustione. . . . . . . . 6

4.2 Regolazione testa di combustione. . . . . . 6

4.3 Regolazione serranda aria . . . . . . . . . . . 7

4.4 Controllo della combustione . . . . . . . . . . 7

4.5 Pressostato aria . . . . . . . . . . . . . . . . . . . 7

4.6 Programma di avviamento. . . . . . . . . . . . 8

4.7 Diagnostica programma di avviamento . . 8

4.8 Sblocco apparecchiatura e utilizzo 

diagnostica . . . . . . . . . . . . . . . . . . . . . . . 9

5. AVVERTENZE 

per evitare al bruciatore surriscaldamenti

eccessivi o cattiva combustione . . . . . . . 10

6. MANUTENZIONE . . . . . . . . . . . . . . . . . . 10

7. ANOMALIE / RIMEDI . . . . . . . . . . . . . . . 12

1. DESCRIZIONE DEL BRUCIATORE

Bruciatore di gas con funzionamento monostadio.

1– Serranda aria

2– Viti fissa serranda

3– Presa a 7 poli per alimentazione e

telecomandi

4– Presa a 6 poli per rampa gas

5– Passacavo

6– Vite per fissaggio cofano

7– Pressostato aria

8– Apparecchiatura di comando

e controllo

9– Pulsante di sblocco con segnala-

zione di blocco

Conforme alle Direttive: Compatibilità Elettromagnetica 2014/30/UE, Bassa Tensione 2014/35/UE e Macchine

2006/42/CE.

Il bruciatore è omologato per funzionamento intermittente secondo la Normativa EN 676.

Il bruciatore risponde al grado di protezione IP X0D (IP 40) secondo EN 60529. 

NOTE

– Il passacavo (5) dato a corredo, va montato dalla stessa parte della rampa gas.

– Verificare l’accessibilità alle viti di fissaggio del cofano una volta installato il bruciatore. 

Eventualmente sostituirle con quelle date a corredo (6, Fig. 1).

Fig. 1

D4182

6 5 3

1.1 MATERIALE A CORREDO

Schermo isolante . . . . . . . . . . . . N. 1 Viti e dadi per flangia di fissaggio alla caldaia . . . . N. 4

Passacavo . . . . . . . . . . . . . . . . . N. 1 Viti per fissaggio cofano . . . . . . . . . . . . . . . . . . . . N. 3

Cerniera . . . . . . . . . . . . . . . . . . . N. 1 Spina a 7 poli . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1

20027965 2

2. DATI TECNICI

2.1 DATI TECNICI

Potenza termica (1) 42 ÷ 116 kW - 36.000 ÷ 100.000 kcal/h

Gas naturale (Famiglia 2) Pci: 8 12 kWh/Nm3 -7.000 ÷ 10.340 kcal/Nm3

Pressione: min. 16 mbar – max. 100 mbar

Alimentazione elettrica Monofase, 230V ±10% ~50Hz

Motore 230V / 0,7A

Condensatore 4 F

Trasformatore d’accensione Primario 230V / 1,8A - Secondario 8 kV / 30 mA

Potenza elettrica assorbita 0,13 kW

(1) Condizioni di riferimento: Temperatura 20°C - Pressione barometrica 1013 mbar – Altitudine 0 m s.l.m.

Per gas della famiglia 3 (GPL) richiedere kit a parte.

PAESE DE AT FR ES - GB - IE LU NL

CATEGORIA GAS II2ELL3B/P II2H3B/P II2Er3P II2H3P II2E3B/P II2L3B/P

2.2 DIMENSIONI

Testa di combustione lunga da chiedere a parte.

FlangiaBruciatore

305 110 346 185

33 61

45°

105

262

160

Rp 3/4

204

142



170

D4251

130

45°

2.3 CAMPO DI LAVORO (secondo EN 676)

D5256

0,8

0,2

0,4

0,6

40.000 50.000 60.000 70.000 kcal/h

1206050 70 80 kW

1,0

110

80.000

1,2

90 100

90.000

1,4

1,6

100.000

Potenza termica

Pressione in camera di

combustione - mbar

3 20027965

CALDAIE DI PROVA

Il campo di lavoro è stato ottenuto su caldaie di prova secondo norma EN 676.

CALDAIE COMMERCIALI

L’abbinamento bruciatore-caldaia non pone problemi se la caldaia è conforme alla norma EN 303 e le dimensioni

della sua camera di combustione sono prossime a quelle previste nella norma EN 676.

Se invece il bruciatore viene abbinato ad una caldaia commerciale non conforme alla norma EN 303 o con dimen-

sioni della camera di combustione nettamente più piccole di quelle indicate nella norma EN 676, consultare i

costruttori.

CORRELAZIONE TRA PRESSIONE DEL GAS E POTENZIALITÀ

Per avere la massima potenzialità occorrono 5,8 mbar misurati al manicotto (M2, vedi cap. 3.3, Pag. 4) con

camera di combustione a 0 mbar e gas G20 - Pci = 10 kWh/Nm3(8.570 kcal/Nm3).

40.000 50.000 60.000 70.000 kcal/h

1206050 70 80 kW

D5257

110

80.000

90 100

90.000

100.000

Pressione gas alla testa

di combustione in mbar

Potenza termica

3. INSTALLAZIONE

L’INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE LEGGI E

NORMATIVE LOCALI.

3.1 FISSAGGIO ALLA CALDAIA

S7392

MONTAGGIO

CERNIERA

13 2

D5108

La portina della caldaia deve avere uno spessore

max. di 90 mm, rivestimento refrattario compreso.

Nel caso in cui lo spessore fosse maggiore (max.

150 mm) è necessario utilizzare una prolunga per

testa di combustione da chiedere a parte.

IMPORTANTE

Separare la testa di combustione dal resto del

bruciatore togliendo il dado (1) e arretrare il

gruppo (A).

Fissare il gruppo (B) alla piastra (2) della cal-

daia interponendo lo schermo isolante (3)

dato a corredo

20027965 4

3.2 POSIZIONAMENTO SONDA ELETTRODO

D5104

Elettrodo d’accensione

ATTENZIONE

–



Sonda

Elettrodo

2.2

Diffusore

3.3 LINEA DI ALIMENTAZIONE GAS

1 – Condotto arrivo gas

2 – Saracinesca manuale (a carico dell’installa-

tore)

3 – Manometro pressione gas (a carico

dell’installatore)

4 – Filtro

5 – Pressostato gas

6 – Valvola di sicurezza

M1 – Presa per la misurazione pressione

di alimentazione

M2 – Presa per la misurazione pressione alla

testa

D10825

2 3 M1 4 5 6

RAMPA GAS

RAMPA GAS ATTACCHI IMPIEGO

TIPO CODICE INGRESSO USCITA

MV DLE 207/5 3970573 Rp 3/4” Rp 3/4” Gas naturale e GPL

5 20027965

3.4 COLLEGAMENTI ELETTRICI

ATTENZIONE:

Non scambiare il neutro con la fase, rispettare esattamente lo schema indicato ed eseguire un buon

collegamento di terra.

La sezione dei conduttori deve essere di min. 1 mm2. (Salvo diverse indicazioni di norme e leggi locali).

I collegamenti elettrici eseguiti dall’installatore devono rispettare le norme vigenti nel paese.

Verificare l’arresto del bruciatore aprendo il termostato di caldaia e il blocco aprendo il connettore inserito nel

filo rosso della sonda, posto all’esterno dell’apparecchiatura.

NOTE:

I bruciatori sono stati omologati per funzionamento intermittente. 

Ciò significa che devono fermarsi almeno 1 volta ogni 24 ore per permettere all’apparecchiatura elettrica di ef-

fettuare un controllo della propria efficienza all’avviamento. Normalmente l’arresto del bruciatore viene assicu-

rato dal termostato limite (TL) della caldaia. Se così non fosse, è necessario applicare in serie a (TL) un

interruttore orario che provveda all’arresto del bruciatore almeno una volta ogni 24 ore.

Sonda

Trasformatore

Elettrodo

Motore

Condensatore

230V

50Hz

Filtro antidisturbi

Pressostato aria

Blu

Bianco

Nero

Apparecch

RMG 88.620A2

radio

D4275

Connettore

d’accensione

3.4.1 COLLEGAMENTI ELETTRICI STANDARD LEGENDA

XP6 – Presa 6 poli

XP7 – Presa 7 poli

X6 – Spina 6 poli

X7 – Spina 7 poli

B4 – Segnalazione funziona-

mento

h1 – Contaore

PG – Pressostato gas

minima

S3 – Segnalazione di blocco

a distanza (230V - 0,5A

max.)

T6A – Fusibile

TL – Termostato di limite

TS – Termostato di sicurezza

V10 – Valvola di sicurezza

V11 – Valvola di regolazione

In caso di alimentazione

fase-fase è necessario

eseguire un ponte nella

morsettiera dell’apparec-

chiatura tra il morsetto 6 e

il morsetto di terra.

ATTENZIONE

Terra bruciatore

A CURA

DELL’INSTALLATORE

ESEGUITO

IN FABBRICA

20027965 6

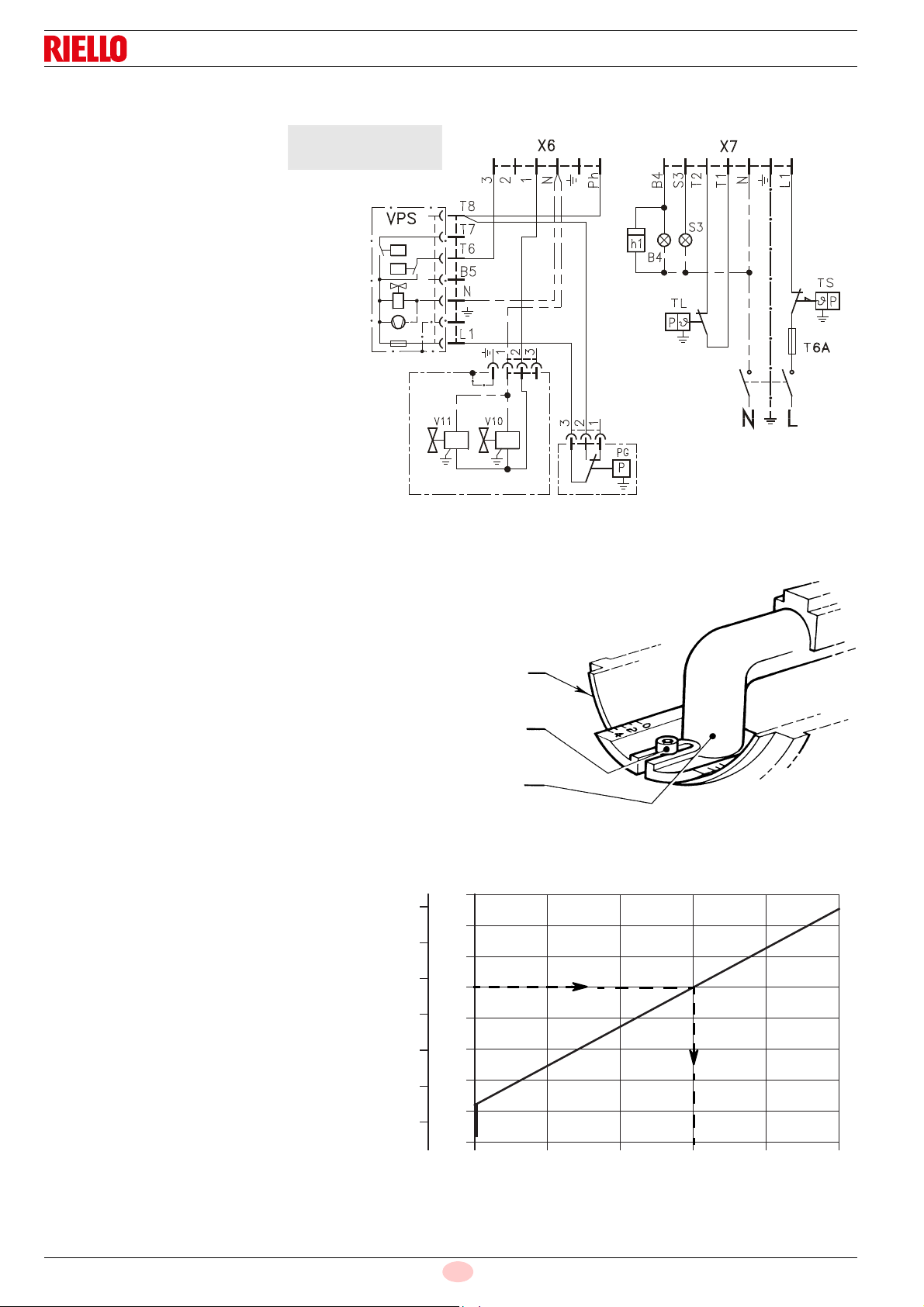

3.4.2 COLLEGAMENTI ELETTRICI CON CONTROLLO TENUTA VALVOLE (DUNGS VPS 504)

LEGENDA

X6 – Spina 6 poli

X7 – Spina 7 poli

B4 – Segnalazione funziona-

mento

h1 – Contaore

PG – Pressostato gas minima

S3 – Segnalazione di blocco a

distanza (230V - 0,5A

max.)

T6A – Fusibile

TL – Termostato di limite

TS – Termostato di sicurezza

V10 – Valvola di sicurezza

V11 – Valvola di regolazione

230V

50Hz

D4199

A CURA

DELL’INSTALLATORE

4. FUNZIONAMENTO

4.1 REGOLAZIONE DELLA COMBUSTIONE

S7015

In conformità con la EN 676, l’applicazione del bruciatore

alla caldaia, la regolazione e il collaudo, devono essere ese-

guiti nell’osservanza del manuale d’istruzione della caldaia

stessa, compreso il controllo della concentrazione di CO e

CO2nei fumi, della loro temperatura e di quella media

dell’acqua della caldaia. A seconda della portata richiesta

dalla caldaia va definita la regolazione della testa di combu-

stione e la regolazione della serranda aria.

4.2 REGOLAZIONE TESTA DI COMBUSTIONE

Allentare la vite (A), spostare il gomito (B) in modo che il piano

posteriore del manicotto (C) coincida con la tacca desiderata.

Bloccare la vite (A).

Esempio:

01 32

120

100

80.000

70.000

60.000

50.000

40.000

kcal/h kW

D5258

110

90.000

100.000

N° tacca

Il bruciatore è installato in una caldaia da

81 kW.

Considerando un rendimento del 90% il

bruciatore dovrà erogare circa 90 kW. 

Dal diagramma risulta che per questa

potenzialità la regolazione va effettuata

sulla tacca 3.

Il diagramma è orientativo e deve essere

usato per una regolazione iniziale.

Per garantire il buon funzionamento del

pressostato aria può essere necessario

ridurre l’apertura della testa di combu-

stione (tacca verso la pos. 0).

7 20027965

4.3 REGOLAZIONE SERRANDA ARIA

D5231

La regolazione della portata d’aria si effettua agendo sulla serranda fissa

(1) dopo aver allentato le viti (2).

Una volta raggiunta la regolazione ottimale avvitare completamente

le viti (2).



4.4 CONTROLLO DELLA COMBUSTIONE

È consigliabile regolare il bruciatore, a seconda del tipo di gas utilizzato, secondo le indicazioni fornite nella

tabella seguente:

EN 676 ECCESSO D’ARIA:

potenza max. 1,2 – potenza min. 1,3

GAS CO2 max. teorico

0 % O2

Taratura CO2% CO

mg/kWh

NOx

mg/kWh

= 1,2 = 1,3

G 20 11,7 9,7 9,0 100 170

G 25 11,5 9,5 8,8 100 170

G 30 14,0 11,6 10,7 100 230

G 31 13,7 11,4 10,5 100 230

CORRENTE DI IONIZZAZIONE

La corrente minima per far funzionare l’apparecchiatura è 3 µA. 

Il bruciatore dà una corrente nettamente superiore, tale da non richiedere normalmente alcun controllo. Qualora,

comunque, si voglia misurare la corrente di ionizzazione bisogna aprire il connettore inserito nel filo rosso della

sonda ed inserire un microamperometro.

Sonda

Connettore

Morsettiera

apparecchiatura

D5006

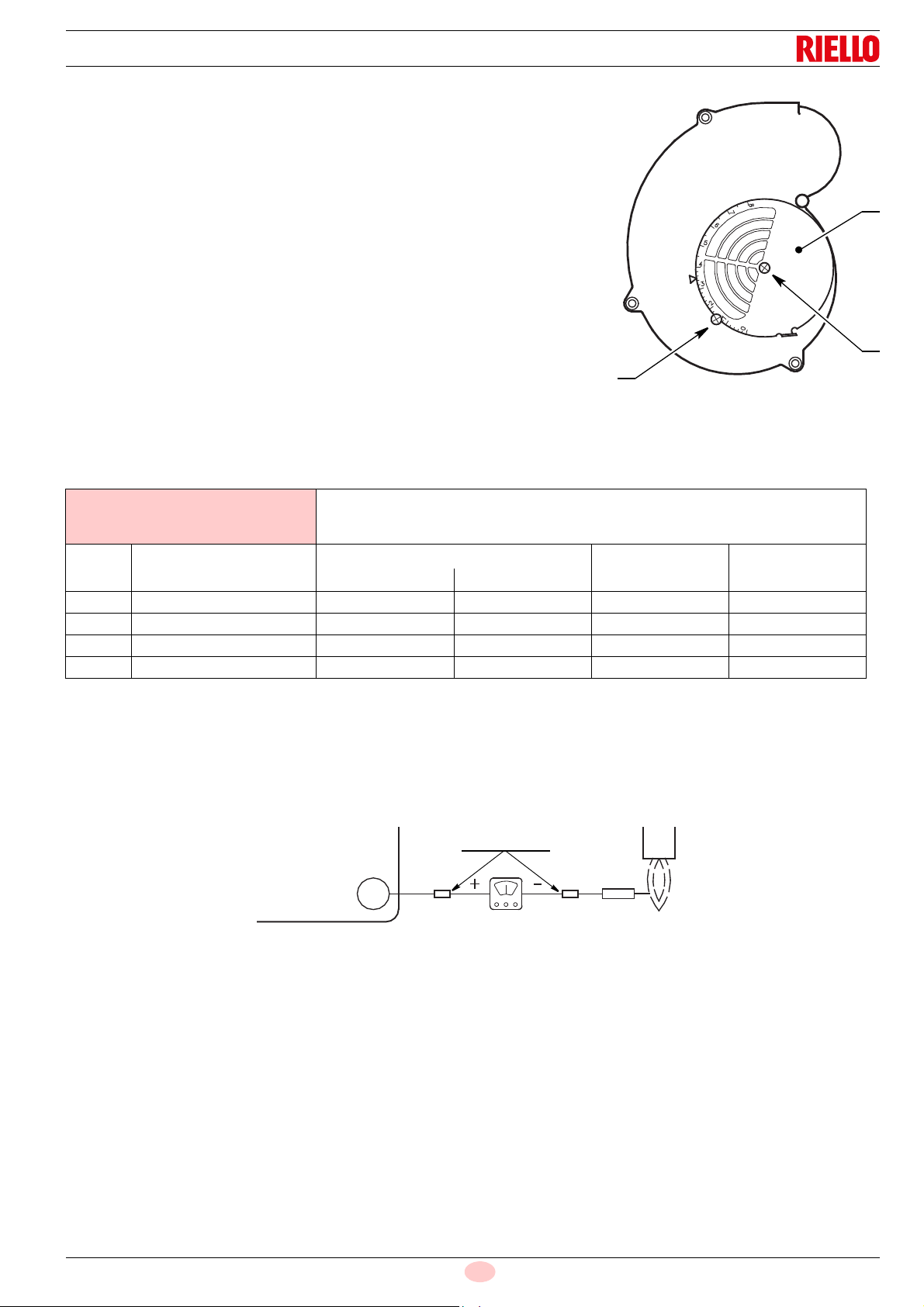

4.5 PRESSOSTATO ARIA

Eseguire la regolazione del pressostato aria dopo aver effettuato tutte le altre regolazioni del bruciatore con il

pressostato aria regolato a inizio scala.

Con il bruciatore funzionante alla potenza minima aumentare la pressione di regolazione girando lentamente in

senso orario l’apposita manopolina fino al blocco del bruciatore. Girare quindi in senso antiorario la manopolina di

una tacca e ripetere l’avviamento del bruciatore per verificare la regolarità. Se il bruciatore si blocca nuovamente,

girare ancora la manopolina di mezza tacca.

Attenzione:

In accordo con la norma EN 676, il pressostato aria deve intervenire prima che il CO nei fumi superi l’ 1%

(10.000 ppm). Per accertarsi di ciò, inserire un analizzatore della combustione nel camino, chiudere

lentamente la bocca di aspirazione del ventilatore e verificare che avvenga il blocco del bruciatore, prima

che il CO nei fumi superi l’ 1%.

20027965 8

4.6 PROGRAMMA DI AVVIAMENTO

Blocco per mancata accensioneNormale

Termostato

Motore

Trasf. d’accensione

Valvole

Fiamma

Blocco

3s40s40smax. 2s max. 2s D4172

Se in funzionamento la fiamma si spegne il bruciatore va in blocco entro 1 secondo.



4.7 DIAGNOSTICA PROGRAMMA DI AVVIAMENTO

Durante il programma di avviamento, le indicazioni sono esplicate nella seguente tabella:

TABELLA CODICE COLORE

Sequenze Codice colore

Preventilazione 

Fase di accensione 

Funzionamento con fiamma ok 

Funzionamento con segnale di fiamma debole 

Alimentazione elettrica inferiore a ~170V 

Blocco 

Luce estranea 

Legenda: Spento Giallo Verde Rosso

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Riello Brenner Handbücher

Riello

Riello RL 100/E Kurzanleitung

Riello

Riello RS 810/E FGR Kurzanleitung

Riello

Riello RLS 200/EVi MX Kurzanleitung

Riello

Riello GULLIVER RG1 Kurzanleitung

Riello

Riello RL 70/M Kurzanleitung

Riello

Riello GS10/M Kurzanleitung

Riello

Riello RL 190/M Kurzanleitung

Riello

Riello 3470510 Kurzanleitung

Riello

Riello RL 190 Kurzanleitung

Riello

Riello G10 LC Kurzanleitung

Riello

Riello RL Series Kurzanleitung

Riello

Riello DB6 SE C03 TC FS1 FGR T250 Kurzanleitung

Riello

Riello Gulliver BS2D Kurzanleitung

Riello

Riello 40 GS5 Kurzanleitung

Riello

Riello RS 68/E ULX Kurzanleitung

Riello

Riello 40 FS8 Kurzanleitung

Riello

Riello RX 70 S/PV Kurzanleitung

Riello

Riello RLS 1300/E C11 Bedienungsanleitung

Riello

Riello 501 T3K Kurzanleitung

Riello

Riello COH 180 Kurzanleitung

Riello

Riello RLS 130/EV Kurzanleitung

Riello

Riello RL 190/M Kurzanleitung

Riello

Riello RS 160/M BLU Kurzanleitung

Riello

Riello 20066726 Kurzanleitung

Beliebte Brenner Handbücher anderer Marken

True Induction

True Induction TI4B Bedienungsanleitung

Weishaupt

Weishaupt WG20 Series Bedienungsanleitung

Carolina Cooker

Carolina Cooker M116672 Bedienungsanleitung

Unigas

Unigas HTP2000 Bedienungsanleitung

baltur

baltur BT 250 DSG 4T Bedienungsanleitung

muenkel design

muenkel design round burner Bedienungsanleitung

Ecoflam

Ecoflam Multicalor 170.1 Bedienungsanleitung

baltur

baltur BT 14 DSGW Bedienungsanleitung

artisan

artisan Art-SB1 Leitfaden

AESYS

AESYS TurboFire II Bedienungsanleitung

IKEA

IKEA GRILLSKÄR Bedienungsanleitung

RUSTA

RUSTA SAREK Bedienungsanleitung

PROPOINT

PROPOINT 8933657 Bedienungsanleitung

baltur

baltur TBL 1000 ME Referenzhandbuch

Riello Burners

Riello Burners P 200 P/G Kurzanleitung

WLD-TEC

WLD-TEC powerjet Bedienungsanleitung

MSR

MSR DRAGONFLY Bedienungsanleitung

baltur

baltur COMIST 23SP Bedienungsanleitung
