Riello RS 50 Kurzanleitung

20023574 (3) - 01/2018

Istruzioni per installazione, uso e manutenzione

Installations-, Montage- und Betriebsanleitung

Instructions d’installation, montage et fonctionnement

Installation, use and maintenance instructions

Instrucciones de instalación, montaje y funcionamiento

Kit GPL

Kit Flüssiggas

Kit GPL

LPG Kit

Kit GPL

CODICE - CODE

CÓDIGO MODELLO - MODELL - MODELE

MODEL - MODELO

20008173 RS 50 - RS 50/M - RS 50/E

1 20023574

Avvertenze generali

1.1 Garanzia e responsabilità

I diritti alla garanzia ed alla responsabilità decadono, in caso di

danni a persone e/o cose, qualora i danni stessi siano riconduci-

bili ad una o più delle seguenti cause:

intervento di personale non abilitato;

esecuzione di modifiche non autorizzate all’apparecchio;

alimentazione del bruciatore con combustibili non adatti;

difetti nell’impianto di alimentazione del combustibile;

riparazioni e/o revisioni eseguite in maniera scorretta;

utilizzo di componenti non originali, siano essi ricambi, kits.

accessori ed optionals;

cause di forza maggiore.

Il costruttore, inoltre, declina ogni e qualsiasi responsabilità per la

mancata osservanza di quanto riportato nel presente manuale.

– Il personale deve usare sempre i mezzi di protezione indivi-

duale previsti dalla legislazione e seguire quanto riportato nel

presente manuale.

– Il personale deve attenersi a tutte le indicazioni di pericolo e

cautela segnalate sulla macchina.

– Il personale non deve eseguire di propria iniziativa operazioni

o interventi che non siano di sua competenza.

– Il personale ha l’obbligo di segnalare al proprio superiore

ogni problema o situazione pericolosa che si dovesse creare.

1.2 Note sulla sicurezza per l'installazione

1 Avvertenze generali

PERICOLO

Tutte le operazioni di installazione. manutenzione

e smontaggio devono essere svolte con l'alimen-

tazione elettrica staccata.

PERICOLO

Isolare l'alimentazione del combustibile.

ATTENZIONE

L'installazione deve essere svolta da personale

qualificato, come indicato in questo manuale e in

conformità con gli standard e le disposizioni di leg-

ge in vigore.

CAUTELA

Dopo aver tolto ogni imballaggio assicurarsi

dell’integrità del contenuto.

Nel dubbio, non utilizzare il kit ricambio; rivolgersi

al fornitore.

Attendere il completo raffreddamento dei compo-

nenti a contatto con fonti di calore.

Effettuate tutte le operazioni di manutenzione, pu-

lizia o controllo, rimontare il cofano e tutti i dispo-

sitivi di sicurezza e protezione del bruciatore.

20023574 2

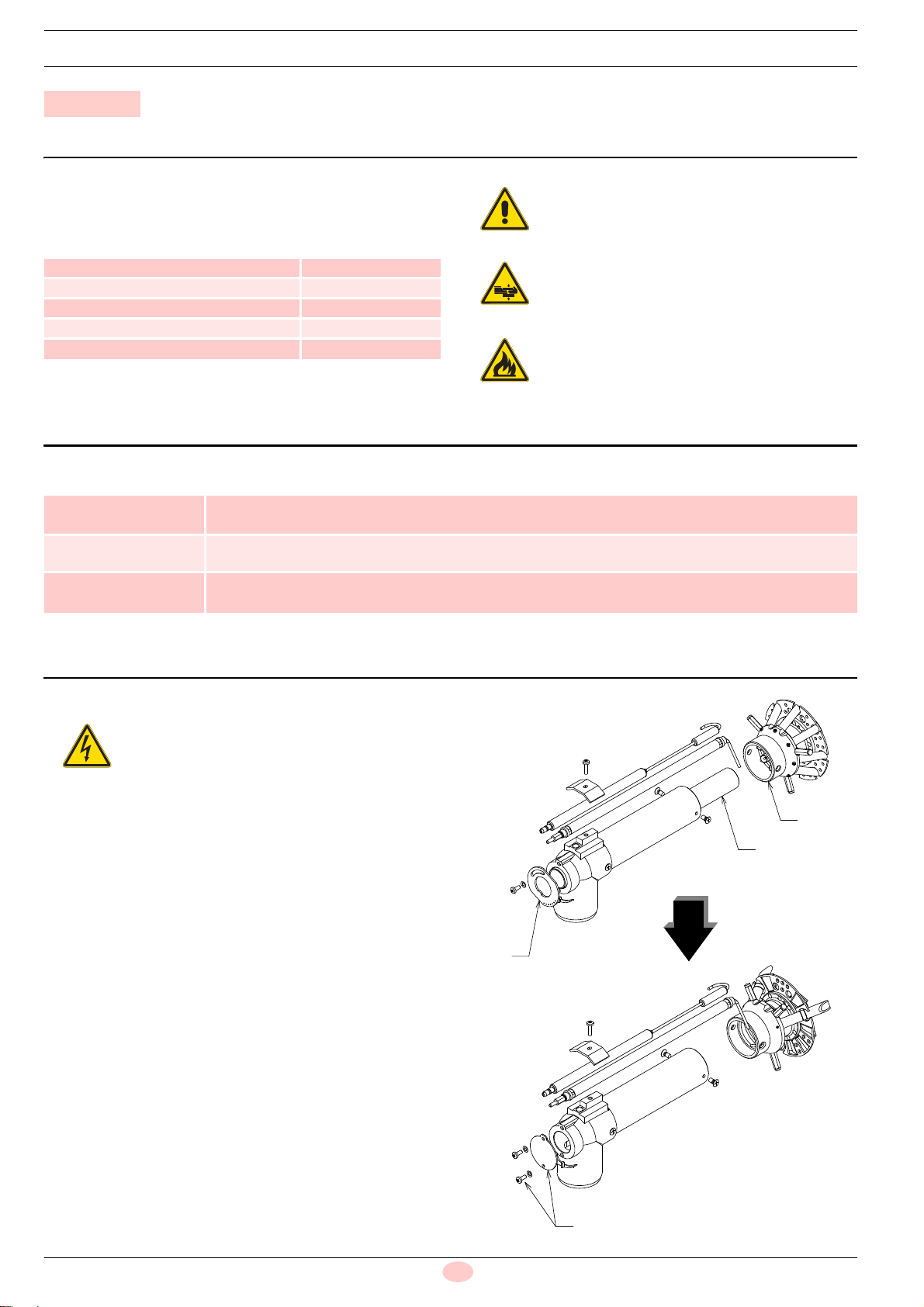

Kit GPL

2.1 Descrizione kit

Il kit consente ai bruciatori RS 50, RS 50/M e RS 50/E previsti

per funzionamento a metano, di bruciare GPL.

Il kit si compone di:

Tab. A

2.2 Caratteristiche tecniche

Tab. B

2.3 Trasformazione

Procedere come segue:

sostituire il gruppo distributore 1)(Fig. 1) con quello per fun-

zionamento a GPL fornito a corredo;

togliere il tubo centrale 2);

sostituire la ghiera 3) con il tappo 4)(Fig. 1) fornito a corredo.

2 Kit GPL

Descrizione Quantità

Gruppo distributore 1

Tappo 1

Viti di fissaggio tappo 2

Targhetta 1

Istruzione 1

ATTENZIONE

Applicare la targhetta adesiva per funzionamento

a GPL vicino alla targhetta caratteristiche.

Prima di procedere con le operazioni di installa-

zione del kit, predisporre un adeguato sistema di

sollevamento.

Fare attenzione alla possibile fuoriuscita di alcune

gocce di combustibile durante la fase di installa-

zione del kit.

Bruciatore RS 50 - RS 50/M - RS 50/E

Potenza termica 80 ÷ 630 kW

68,800 ÷ 514,800 Mcal/h

Pressione gas minima Per avere la massima potenzialità occorrono 22,4 mbar misurati al manicotto, con camera di combustio-

ne a 0 mbar e gas con Pci = 22.200 kcal/m3

Combustibile GPL commerciale (C3H8= 93 ÷ 94%)

Pci = 25,8 kWh/Nm3- 22.200 kcal/Nm3

PERICOLO

Togliere l’alimentazione elettrica al bruciatore.

agendo sull’interruttore generale dell’impianto.

Fig. 1

D10227

D10228

3 20023574

Kit GPL

2.4 Posizionamento sonda - elettrodo

2.5 Regolazione testa di combustione

Regolazione aria

Utilizzare la vite 1)(Fig. 3); è la stessa prevista per funzionamento

a metano.

2.6 Collegamenti elettrici

Per i collegamenti elettrici al bruciatore, fare riferimento al ma-

nuale d’ istruzioni del bruciatore stesso.

ATTENZIONE

Regolare l’elettrodo e la sonda come indicato in

Fig. 2.

Fig. 2

20081096

Fig. 3

D10231

20023574 4

Kit GPL

2.7 Pressione in camera di combustione

La pressione in camera di combustione è la stessa prevista per

funzionamento a metano.

Tab. C

2.8 Diagrammi perdite di carico

Le rampe gas per funzionamento a GPL (G31= 24,44 kWh/Sm3)

sono le stesse impiegate per il gas metano.

I diagrammi riportano le pressioni minime, prima del filtro, per ot-

tenere la massima potenzialità con pressione in camera a

0 mbar.

Per la pressione massima di omologa delle valvole e per i riferi-

menti dei diagrammi, vedere le istruzioni del bruciatore, le istru-

zioni della rampa gas o il libretto abbinamento rampa bruciatore.

Vedi pag. 5.

ATTENZIONE

Per valori di pressione differenti da quelli indicati

contattare il Servizio Tecnico.

kW p (mbar)

G 31

290 12,9

322 14,4

354 16,2

387 18,7

419 21,4

451 24,6

483 28,2

516 32,4

548 36,9

580 41,9

1 20023574

Allgemeine Hinweise

1.1 Garantie und Haftung

Die Garantie- und Haftungsansprüche verfallen bei Personen-

und / oder Sachschäden, die auf einen oder mehrere der folgen-

den Gründe zurückzuführen sind:

Eingriffe durch nicht zugelassenes Personal;

Vornahme von nicht genehmigten Änderungen am Gerät;

Versorgung des Brenners mit ungeeigneten Brennstoffen;

Defekte in der Anlage zur Brennstoffzufuhr;

falsch ausgeführte Reparaturen und / oder Überprüfungen;

Verwendung von anderen als Original-Bauteilen als Ersatz-

teile. Bausätze. Zubehör und Optionals;

Ursachen höherer Gewalt.

Der Hersteller lehnt außerdem jegliche Haftung für die Nichtein-

haltung der Angaben in diesem Handbuch ab.

– Das Personal muss immer die durch die Gesetzgebung vor-

gesehenen persönlichen Schutzmittel verwenden und die

Angaben in diesem Handbuch beachten.

– Das Personal muss alle Gefahren- und Vorsichtshinweise

einhalten, die sich am Gerät befinden.

– Das Personal darf nicht aus eigenem Antrieb Arbeiten oder

Eingriffe ausführen, für die es nicht zuständig ist.

– Das Personal hat die Pflicht, dem jeweiligen Vorgesetzten

alle Probleme oder Gefahren zu melden, die auftreten soll-

ten.

1.2 Anmerkungen zur Sicherheit bei der Installation

1 Allgemeine Hinweise

GEFAHR

Sämtliche Installations, Wartungs- und Ausbauar-

beiten müssen bei gezogenem Netzstecker

durchgeführt werden.

GEFAHR

Die Brennstoffversorgung trennen.

ACHTUNG

Die Installation muss von Fachpersonal nach den

Angaben in diesem Handbuch und in Überein-

stimmung mit den geltenden Normen und gesetz-

lichen Bestimmungen durchgeführt werden.

VORSICHT

Prüfen Sie nach dem Entfernen der gesamten

Verpackung die Unversehrtheit des Inhalts.

Im Zweifelsfall das Ersatzteilkit nicht verwenden;

kontaktieren Sie den Lieferanten.

Warten Sie. bis die Bauteile, die mit Wärmequel-

len in Berührung kommen, komplett abgekühlt

sind.

Nach Durchführung von Wartungs-, Reinigungs-

oder Kontrollarbeiten müssen die Haube sowie

alle Sicherheits- und Schutzvorrichtungen des

Brenners wieder montiert werden.

20023574 2

kit Flüssiggas

2.1 Beschreibung des Kits

Der Kit macht es möglich die für den Methanbetrieb vorgesehe-

nen Brenner RS 50, RS 50/M und RS 50/E, mit Flüssiggas zu be-

treiben.

Der Kit besteht aus:

Tab. A

2.2 Technische Daten

Tab. B

2.3 Umbau

Gehen Sie dazu wie folgt vor:

die Verteilergruppe 1)(Abb. 1) gegen die beigepackte

Gruppe für Flüssiggasbetrieb tauschen;

das Hauptrohr 2) abnehmen;

die Nutmutter 3) gegen den beigepackten Stopfen 4)(Abb. 1)

tauschen.

2 kit Flüssiggas

Beschreibung Stückzahl

Verteilergruppe 1

Stopfen 1

Befestigungsschrauben für Stopfen 2

Kennschild 1

Anleitung 1

ACHTUNG

Das selbstklebende Kennschild für Flüssiggas-

Betrieb neben dem Typenschild anbringen.

Bevor mit den Installationsarbeiten des Kit begon-

nen werden kann, muss entsprechendes Hebe-

zeug vorbereitet werden.

Achten Sie auf das mögliche Austreten einiger

Tropfen Brennstoff während der Installationspha-

se des Kit.

Brenner RS 50 - RS 50/M - RS 50/E

Thermische Leistung 80 ÷ 630 kW

68,800 ÷ 514,800 Mcal/h

Niedrigster Gasdruck Zum Erreichen der maximalen Leistungsstärke sind 22,4 mbar erforderlich, gemessen an der Muffe, mit

Brennkammer von 0 mbar und Gas mit Heizwert hu = 22.200 kcal/m3

Brennstoff Handelsübliches Flüssiggas (C3H8= 93 ÷ 94%)

Hu = 25,8 kWh/Nm3- 22.200 kcal/Nm3

GEFAHR

Die Stromversorgung des Brenners durch Betäti-

gen des Hauptschalters der Anlage abschalten.

D10227

D10228

Abb. 1

3 20023574

kit Flüssiggas

2.4 Positionierung Fühler - Elektrode

2.5 Flammkopfeinstellung

Lufteinstellung

Die Schraube 1)(Abb. 3) verwenden; ist die gleiche wie für den

Betrieb mit Methan.

2.6 Elektrische Anschlüsse

Für die elektrischen Anschlüsse am Brenner wird auf die Bedie-

nungsanleitung für den Brenner verwiesen.

ACHTUNG

Die Elektrode und die Fühler einstellen, wie in

Abb. 2 angezeigt ist.

20081096 Abb. 2

Abb. 3

D10231

20023574 4

kit Flüssiggas

2.7 Druck in der Brennkammer

Der Druck in der Brennkammer ist der gleiche wie für den Met-

hanbetrieb.

Tab. C

2.8 Lastverlust-Diagramme

Die Gasarmaturen für den Betrieb mit Flüssiggas (G31= 24,44

kWh/Sm3) sind die gleichen, die für Methangas zum Einsatz

kommen.

Die unten genannte Diagramme zeigt die minimalen Drücke (vor

dem Filter), um die maximale Leistung mit einem Druck in der

Brennkammer vom 0 mbar zu erreichen.

Für den zugelassenen Höchstdruck der Ventile und die Verweise

in der Diagramme siehe in den Anleitungen zum Brenner, zur

Gasleitung oder Verbindung Brenner - Gasstrecke.

Siehe Seite 5.

ACHTUNG

Bei Druckwerten, die von den angegebenen ab-

weichen, nehmen Sie bitte Kontakt mit dem Tech-

nischen Kundendienst auf.

kW p (mbar)

G 31

290 12,9

322 14,4

354 16,2

387 18,7

419 21,4

451 24,6

483 28,2

516 32,4

548 36,9

580 41,9

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Riello Brenner Handbücher

Riello

Riello RS 310/E ULX Kurzanleitung

Riello

Riello RLS 300/EV Kurzanleitung

Riello

Riello RLS 160/EVi MX FS1 Kurzanleitung

Riello

Riello RL 70/M Kurzanleitung

Riello

Riello RDB2.2 BG1 BLU 16 kW Kurzanleitung

Riello

Riello RDB3 Handbuch

Riello

Riello 1106 T81 Kurzanleitung

Riello

Riello RS 300/P BLU Kurzanleitung

Riello

Riello 40 Series Kurzanleitung

Riello

Riello RS 64/E MZ Kurzanleitung

Riello

Riello GI/EMME 1400 Montage- und Bedienungsanleitung

Riello

Riello GAS 3 Kurzanleitung

Riello

Riello RS 300/O2 BLU Kurzanleitung

Riello

Riello RS 68/EV O2 ULX Kurzanleitung

Riello

Riello 40 FS20 Bedienungsanleitung

Riello

Riello 40 FS15 Kurzanleitung

Riello

Riello F20 Kurzanleitung

Riello

Riello BS1D Kurzanleitung

Riello

Riello Gulliver RG4D Kurzanleitung

Riello

Riello DB 4 SM C03 A0 TC FS1 FB T150 Kurzanleitung

Riello

Riello 566M Kurzanleitung

Riello

Riello DB 4 SM BLU Kurzanleitung

Riello

Riello 40 G5X C Kurzanleitung

Riello

Riello RL 70 Kurzanleitung

Beliebte Brenner Handbücher anderer Marken

True Induction

True Induction TI4B Bedienungsanleitung

Weishaupt

Weishaupt WG20 Series Bedienungsanleitung

Carolina Cooker

Carolina Cooker M116672 Bedienungsanleitung

Unigas

Unigas HTP2000 Bedienungsanleitung

baltur

baltur BT 250 DSG 4T Bedienungsanleitung

muenkel design

muenkel design round burner Bedienungsanleitung

Ecoflam

Ecoflam Multicalor 170.1 Bedienungsanleitung

baltur

baltur BT 14 DSGW Bedienungsanleitung

artisan

artisan Art-SB1 Leitfaden

AESYS

AESYS TurboFire II Bedienungsanleitung

IKEA

IKEA GRILLSKÄR Bedienungsanleitung

RUSTA

RUSTA SAREK Bedienungsanleitung

PROPOINT

PROPOINT 8933657 Bedienungsanleitung

baltur

baltur TBL 1000 ME Referenzhandbuch

Riello Burners

Riello Burners P 200 P/G Kurzanleitung

WLD-TEC

WLD-TEC powerjet Bedienungsanleitung

MSR

MSR DRAGONFLY Bedienungsanleitung

baltur

baltur COMIST 23SP Bedienungsanleitung
