S.M.S.L VMV D2 Bedienungsanleitung
http://www.smsl-audio.com/
Model:
D2
使用说明书
USER MANUAL
本说明书的内容可能会随版本更改, 如有变动, 恕不另行通知
The contents of this manual may be changed with the edition,
and are subject to change without notice. Ver 1.0
注 意
触电危险，
请勿打开。

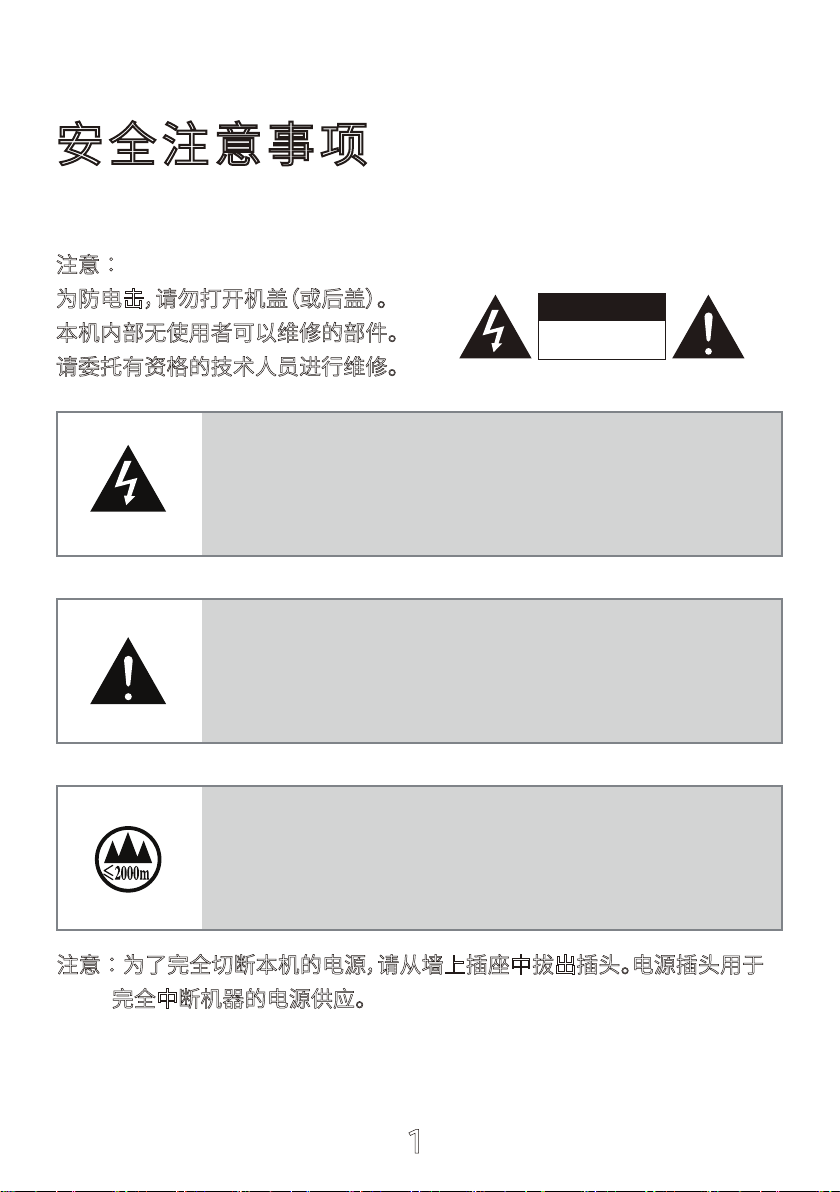

安全注意事项
注意∶
为防电击，请勿打开机盖（或后盖）。
本机内部无使用者可以维修的部件。
请委托有资格的技术人员进行维修。
等边三角形中有箭头闪电标号的图形表示警告使用者
在产品内有非绝缘的“危险电压”，可能会对人体造
成很大的电击危险。
等边三角形中有感叹号的图形表示警告使用者该设备
在操作与维护（维修）方面应严格按照所附设备说明
书。
仅适用于海拔2000m以下地区安全使用。
注意∶为了完全切断本机的电源，请从墙上插座中拔出插头。电源插头用于
完全中断机器的电源供应。
1
特点
2
支持MQA硬解码;
旗舰DAC芯片AK4499, 业界最高性能。
失真度低至惊人的0.000068%(-123dB)!
在使用A计权测量时, 更是低至0.000058%(-124dB)!
动态范围高达131dB!
USB使用XMOS第二代16核处理器XU216, 支持到原生DSD512和32位768kHz!
时钟系统使用2颗美国ACCUSILICON超低相噪晶振。
使用ALTERA的高速CPLD对时钟进行处理,降低JITTER。
特别设计和强化的电源系统,提供超低噪声的电源，输出底噪低至1.8uVrms!
最新蓝牙支持LDAC,APTX/HD,SBC,AAC和业界最高规格的24bit/192kHz的UAT格式!
支持LVDS电平的I2S传输(使用HDMI接口),可以最低JITTER地传输数字音频!
支持接入外部时钟输入！
固件升级功能,用户可以自行升级系统和USB的固件。
使用彩色液晶显示屏和新开发的用户界面,全功能遥控。
使用美国TI的OPA1611,OPA1612顶级运放。
大量使用发烧级元器件,高精度、低温漂和电阻和电容。

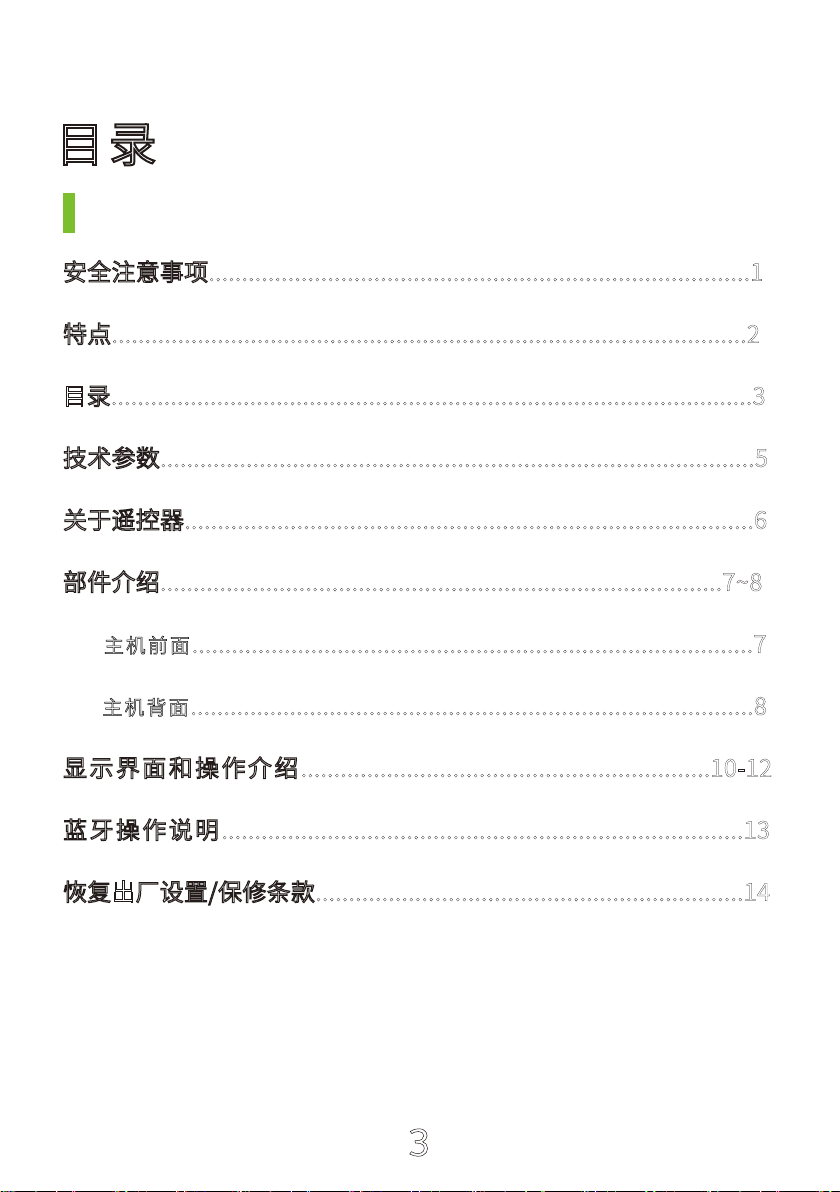

目录
3
安全注意事项..................................................................................1
特点................................................................................................2
目录.................................................................................................3
技术参数..........................................................................................5
关于遥控器......................................................................................6
部件介绍.....................................................................................7~8
主机前面.....................................................................................7
主机背面.....................................................................................8
显示界面和操作介绍..............................................................10-12
蓝牙操作说明...............................................................................13
恢复出厂设置/保修条款..................
...................................
............14
Table of content
4
Safety notes.....................................................................................................................................15
Features.............................................................................................................................................16
Specification..................................................................................................................................17
Remote Control...........................................................................................................................18
Functions.................................................................................................................................19~20
Main unit front...........................................................................................................................19
Main unit back.........................................................................................................................20
Operation Instructions..................
....................
............................................................21-24
Bluetooth operating instructionst..................
....................
.............................................25
Factory Reset/Warranty Terms..................
...............................................
....................26
技术参数
5
输入方式 ........................................................................... USB /光纤/同轴/I2S/蓝牙/ AES/EBU
输出方式 ......................................................................................................单端线路/平衡线路
时钟 ....................................................................................................................BNC(50 Ohms)
时钟频率 .....................................................10MHz / 11.2896MHz / 12.288MHz / 16.9344MHz
.................................................................................................. 25MHz / 27MHz / 33.8688MHz
THD+N .......................................................................................................0.000068%(-123dB)
......................................................................................................0.000058%(-124dB) (A-WTD)
动态范围 .......................................................................... 平衡线路 131dB
单端线路 125dB
信噪比 ......................................................................
........................................
................131dB
USB传输方式 ............................................................................................................... 异步传输
USB兼容性 ...............................................................Windows 7 / 8 / 8.1 / 10, Mac OSX, Linux
位深 ....................................................USB / I2S 1bit，16~32bit
光纤/同轴 / AES(EBU) 1bit，16~24bit
采样率 ................................................USB / I2S PCM 44.1~768kHz
DSD
2.8224~22.5792MHz
光纤/同轴/ AES(EBU) PCM 44.1~192kHz
蓝牙规格：
UAT ....................................................................24bit/192kHz (1200kbps/900kbps/600kbps)
LDAC ...................................................................... 24bit/96kHz (990kbps/660kbps/330kbps)
aptX-HD ................................................................................................24bit/48 kHz_576kbps
aptX ....................................................................................................16bit/44.1 kHz_352kbps
SBC ......................................................................................................16bit/44.1 kHz_328kbps
AAC .....................................................................................................16bit/44.1 kHz_320kbps
消耗功率 ............................................................................................................................<10W
待机功耗 ...........................................................................................................................<0.5W
体积 ...................................................................................................280X39X240mm(WxHxD)
重量 .......................................................................................................................................3kg
如果遥控器距离本机很近时操作仍无效，请用新电池更换。
如果要长时间不使用遥控器，请取出遥控器的电池。
按照电池处置的地方性法规处置废旧电池。

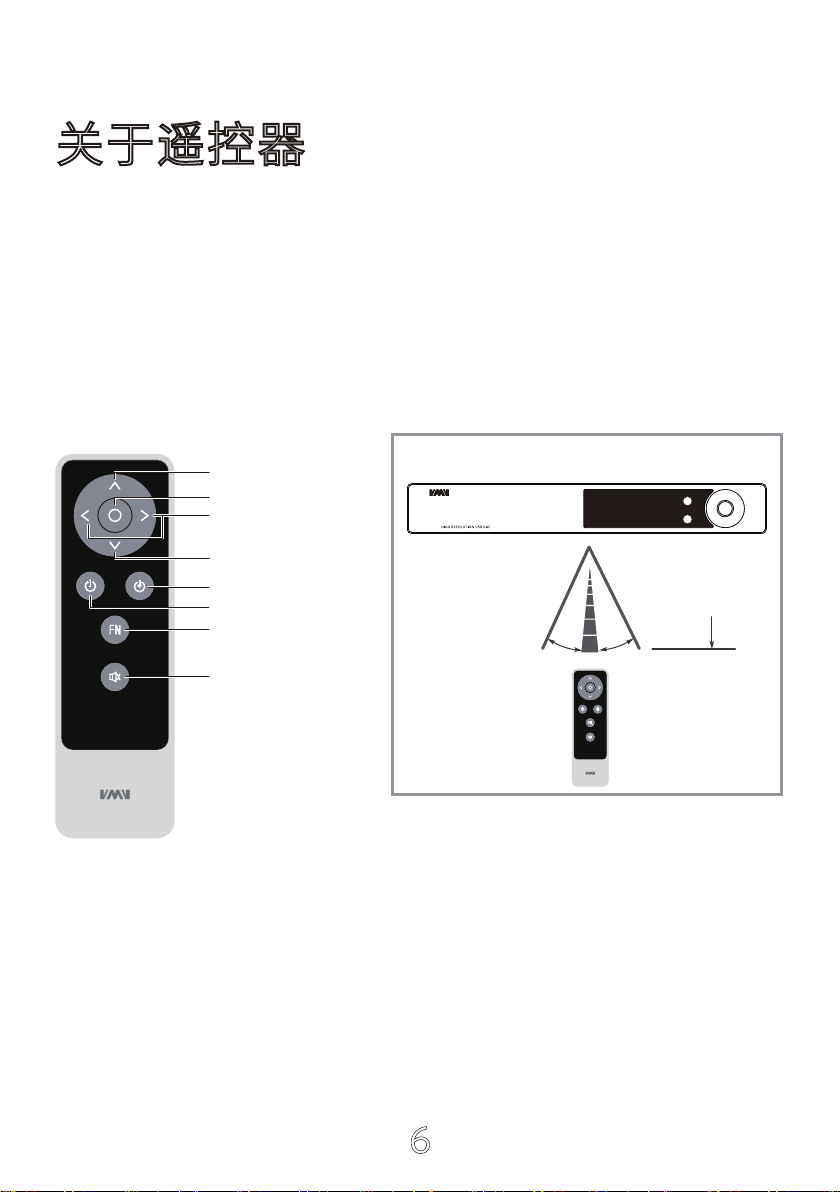

关于遥控器
6
大约8米（26英寸）
30°
30°
D2
音量加
音量减
切换功能
开关机
静音
蓝牙
输入选择
菜单
部件介绍
7
主机前面
3. 显示屏 6. FN按键
1. 功能旋钮 4. 输入源选择按键
5. 红外接收窗2. 待机LED
*注：功能旋钮
旋钮：音量加减，菜单切换，功能选择
按键：短按，进入菜单，确认
长按，退出菜单，开关机
D2
1
2
3
4
6
5
8
15 16
14
7. 光纤输入
8. 蓝牙天线
10. 单端线路输出
主机背面
13
8
12
11
9
9. 平衡线路输出
11. AES/EBU输入
12. 同轴输入
16. 电源输入
D2
10
10
9
7
13. I2S输入
14. USB输入
15. 时钟输入
9

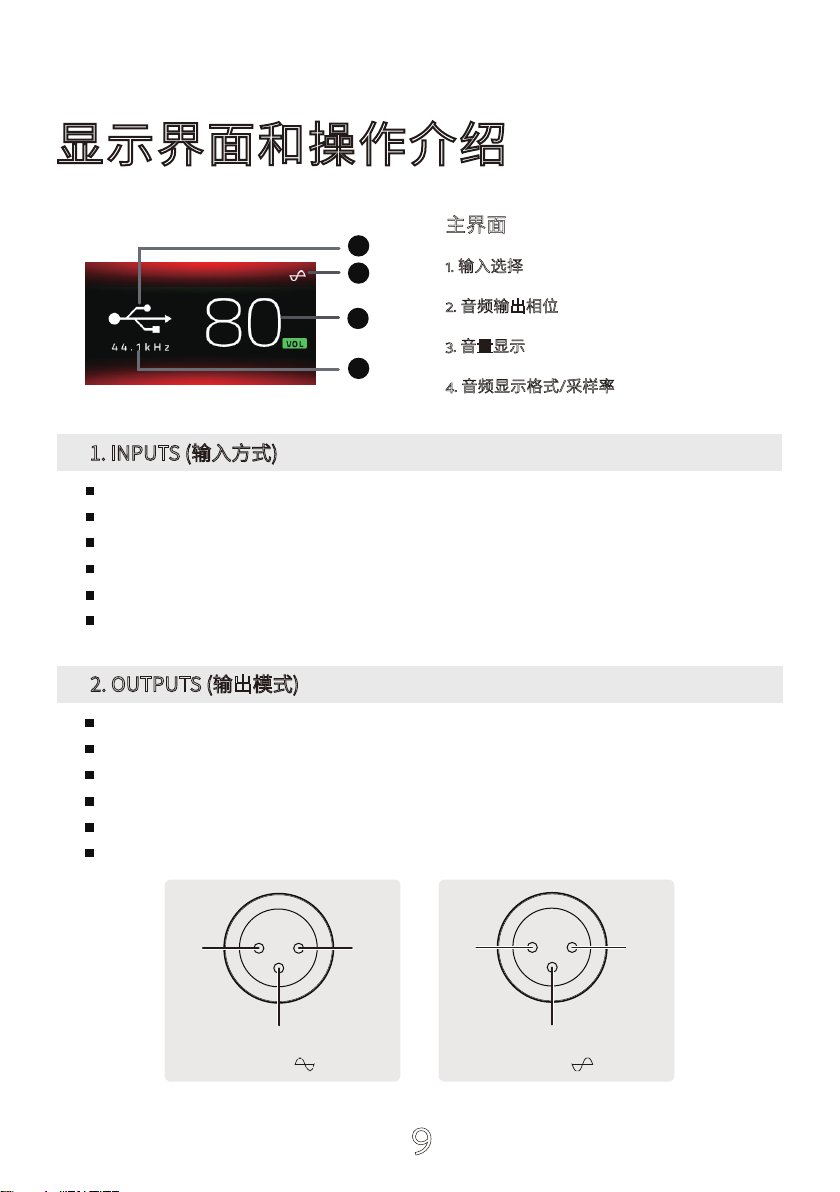

显示界面和操作介绍
主界面
1. 输入选择
2. 音频输出相位
3. 音量显示
4. 音频显示格式/采样率
1
2
4
1. INPUTS (输入方式)
USB AUDIO （USB输入）
OPTICAL （光纤输入）
COAXIAL （同轴输入）
ABE/EBU （平衡数字输入）
I2S(HDMI) （I2S输入）
BLUETOOTH （蓝牙输入）
1 2-
3+
1 2+
3-
NORMAL INVERTED
3
2. OUTPUTS (输出模式)
ALL Normal （全部输出）
XLR Normal （平衡输出）
RCA Normal （同轴输出）
ALL Inverted （全部输出反相）
XLR Inverted （平衡输出反相）
RCA Inverted （单端输出反相）
